Descripción de la máquina de prensa hidráulica con bastidor en H

Máquina de prensa hidráulica con marco en H

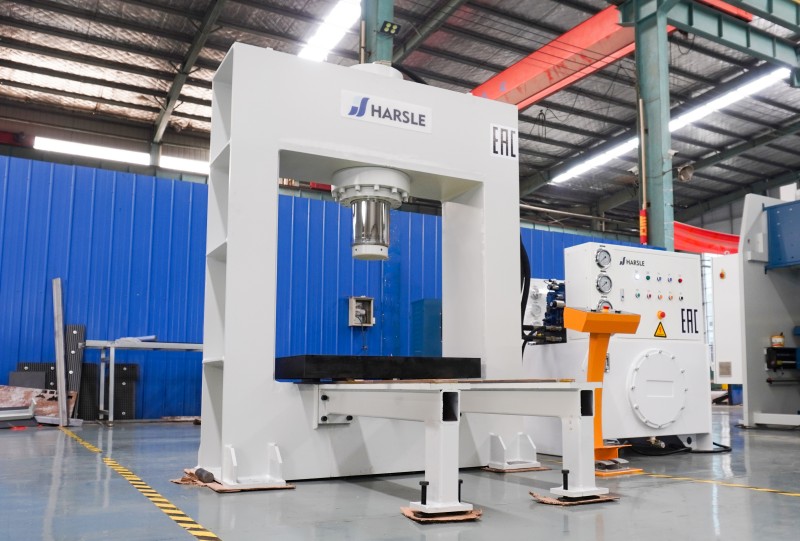

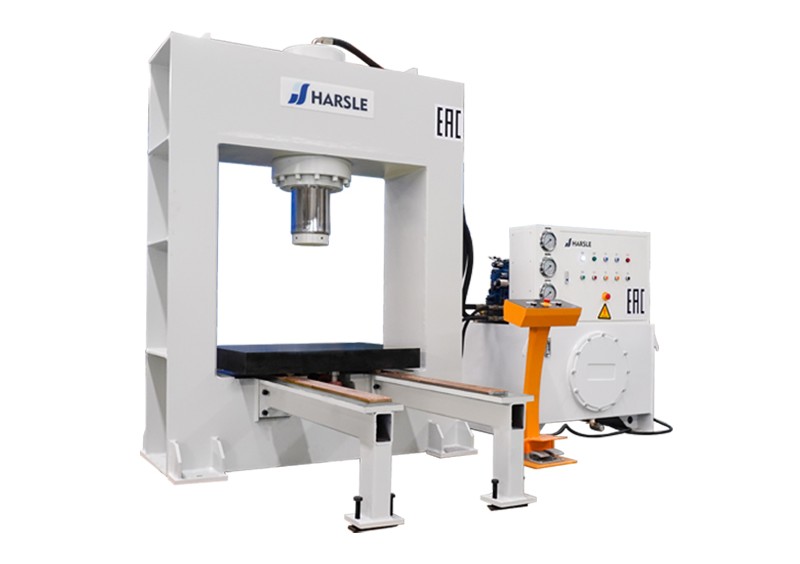

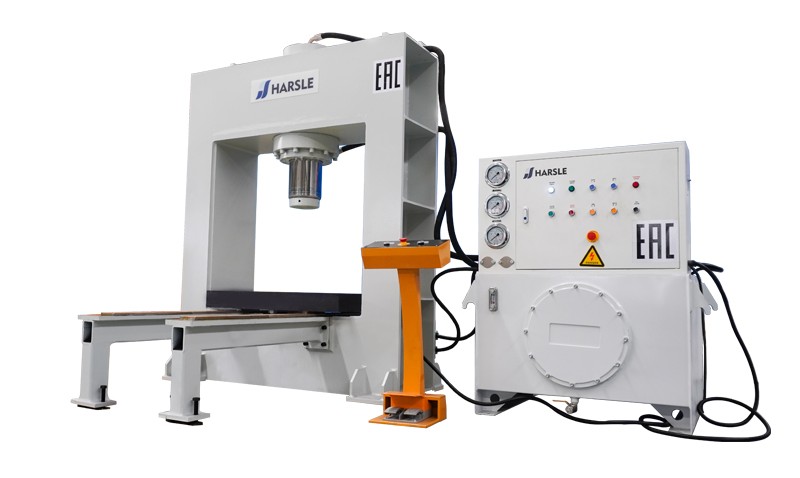

Una prensa hidráulica de marco en H, también conocida como prensa de marco en H o prensa hidráulica de marco en H, es un tipo de prensa hidráulica comúnmente utilizada en diversas aplicaciones industriales.Lleva el nombre de su distintiva estructura de marco en forma de H.La máquina consta de un marco vertical con una viga horizontal colocada entre los dos lados verticales del marco, formando la forma de la letra 'H.'

Características y componentes de una máquina de prensa hidráulica con bastidor en H

1. Bastidor: El bastidor de la máquina brinda estabilidad y soporte.Por lo general, está hecho de acero resistente y está diseñado para soportar fuerzas de alta presión.

2. Sistema hidráulico: El sistema hidráulico acciona la prensa y genera la fuerza necesaria para las aplicaciones de prensado.Incluye una bomba hidráulica, cilindros, válvulas y mangueras.El fluido hidráulico se utiliza para transmitir la presión de la bomba a los cilindros.

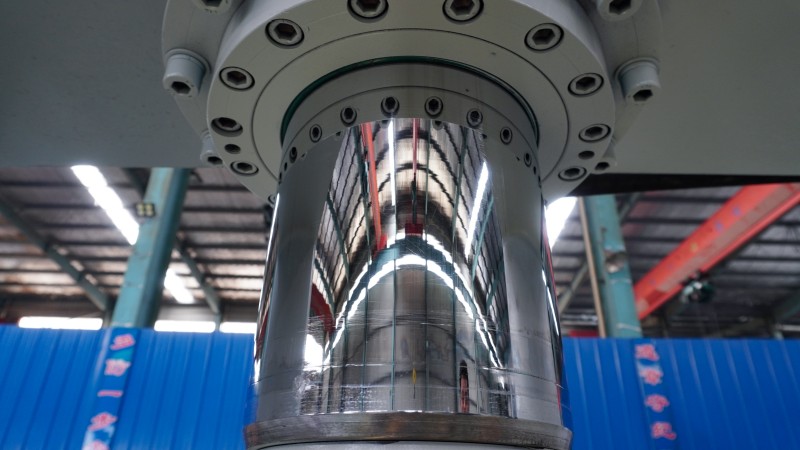

3. Cilindro: El cilindro hidráulico es responsable de generar la fuerza de presión.Consiste en un pistón dentro de un cilindro que se mueve bajo presión hidráulica.La fuerza aplicada por el cilindro determina la capacidad de prensado de la máquina.

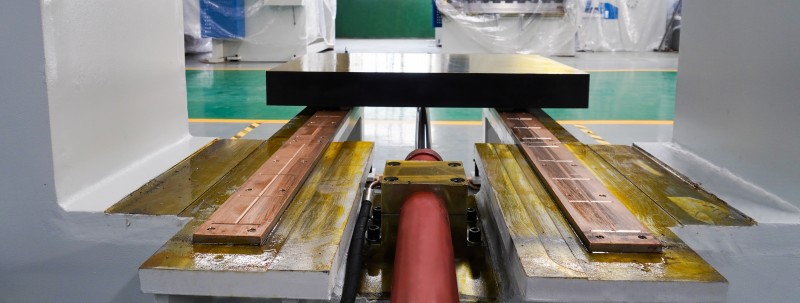

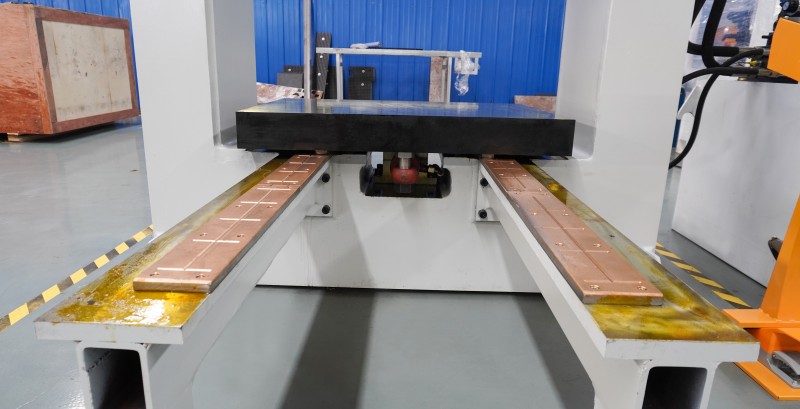

4. Ariete o plato: El ariete o plato es el componente móvil de la prensa que entra en contacto con la pieza de trabajo.Está unido al cilindro hidráulico y se mueve verticalmente para aplicar fuerza o realizar operaciones de prensado.

5. Sistema de control: las prensas hidráulicas con bastidor en H cuentan con un sistema de control que permite a los operadores controlar las funciones de la máquina.Por lo general, incluye botones, interruptores o una interfaz de pantalla táctil para operar la prensa, controlar la presión y ajustar otros parámetros.

Las prensas hidráulicas de bastidor en H se utilizan ampliamente para diversas aplicaciones, como operaciones de conformado, forjado, estampado, doblado, enderezado, punzonado y ensamblaje de metales.El diseño del bastidor en H ofrece estabilidad y rigidez, lo que lo hace adecuado para manejar piezas de trabajo pesadas y aplicar mucha fuerza.Estas prensas están disponibles en diferentes tamaños y configuraciones para cumplir con los requisitos industriales específicos.

Principio de funcionamiento de la prensa hidráulica de marco H

La prensa hidráulica de marco en H es un tipo de prensa hidráulica que funciona según el principio de la ley de Pascal, que establece que cuando se aplica presión a un fluido confinado dentro de un recipiente, la presión se transmite por igual en todas las direcciones.Aquí hay un desglose del principio de funcionamiento de una prensa hidráulica de marco en H:

1. Estructura: La prensa hidráulica de marco en H consta de un marco resistente en forma de H, que brinda estabilidad y soporte para la operación de la prensa.El marco generalmente incluye dos columnas verticales conectadas por una viga horizontal en la parte superior, formando la forma de una 'H'.

2. Sistema hidráulico: El sistema hidráulico de la prensa comprende una bomba hidráulica, fluido hidráulico, cilindros hidráulicos y válvulas de control.La bomba hidráulica es responsable de generar presión hidráulica al forzar el fluido hidráulico hacia los cilindros.

3. Cilindros hidráulicos: Los cilindros hidráulicos están ubicados a cada lado de la prensa, adosados ​​a las columnas verticales.Consisten en un cilindro cilíndrico, un pistón y una varilla de pistón.El pistón separa el cilindro en dos cámaras: la cámara de presión (o potencia) y la cámara de retorno.

4. Ciclo de trabajo: El ciclo de trabajo de la prensa hidráulica de marco en H normalmente incluye los siguientes pasos:

a.Carga: La pieza de trabajo o material a prensar se coloca entre las placas de prensa o troqueles, que se unen a los vástagos de los pistones de los cilindros hidráulicos.

b.Activación: El operador inicia la operación de la prensa al operar las válvulas de control, que dirigen el flujo de fluido hidráulico.Las válvulas de control permiten que el fluido hidráulico ingrese a la cámara de potencia de los cilindros.

C.Aplicación de presión: a medida que el fluido hidráulico ingresa a la cámara de potencia, ejerce presión sobre el pistón, que, a su vez, aplica fuerza a la pieza de trabajo.La presión hidráulica se transmite por igual en todas las direcciones, lo que permite un prensado uniforme y controlado.

d.Prensado: Los cilindros hidráulicos continúan ejerciendo fuerza sobre la pieza de trabajo hasta que se logra la presión o deformación deseada.La presión se puede ajustar regulando el flujo de fluido hidráulico o cambiando el tamaño de los cilindros.

mi.Liberación: Una vez que se completa la operación de prensado, el operador libera la presión desviando el fluido hidráulico de la cámara de potencia de regreso a la cámara de retorno.

5. Descarga: La pieza de trabajo prensada se retira de entre las placas de prensa o los troqueles y la prensa hidráulica está lista para el siguiente ciclo.

La prensa hidráulica de marco en H se usa ampliamente en varias industrias para aplicaciones como conformado, doblado, enderezado, estampado, punzonado y otras tareas que requieren gran fuerza y ​​precisión.Su estructura robusta y su potencia hidráulica permiten operaciones de prensado eficientes y controladas.
