Cómo funcionan las cizallas mecánicas

1. Principio de transmisión.

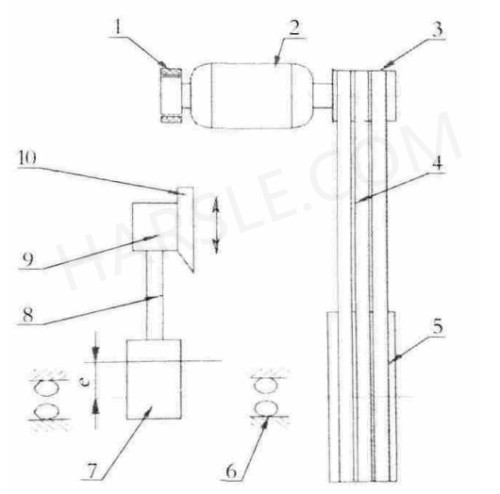

El principio de transmisión se muestra en la figura 3. Después de que se enciende el motor de accionamiento 2, la rueda excéntrica 7 es accionada para girar por la correa de transmisión 3, 4, 5 y la correa de la rueda excéntrica.El eslabón móvil 8 impulsa la viga de la cuchilla 9 para llevar a cabo el movimiento de corte superior e inferior con las tijeras 10. La excéntrica 7 se monta en el eje con una chaveta y se apoya en la carcasa del cojinete 6. Después de que las tijeras completan un movimiento de corte, bajo el control del interruptor de viaje, el motor de accionamiento se detiene, el freno 1 funciona y la viga cortadora 9 se detiene con las tijeras 10 en la posición de trabajo superior.

2. Principio de funcionamiento.

El principio de funcionamiento de la cizalla mecánica se muestra en la Fig. 4. La trayectoria de las tijeras es en realidad la trayectoria de la biela BC en el enlace de cuatro barras ABCD.La chapa se coloca en la cuchilla inferior, usando la cizalla entre las tijeras y la cuchilla inferior.Los deportes cortan la chapa.La rueda excéntrica gira, y la excentricidad es la viga de empuje y tracción del enlace (tijeras) para hacer el movimiento de retorno y corte.
