La precisión del tope trasero de su plegadora es crucial para lograr curvaturas precisas en proyectos de metalurgia.En este tutorial, lo guiaremos a través del proceso de ajustar la alineación del dedo de tope para garantizar que su tope trasero funcione perfectamente.
Asegúrese de que la plegadora esté apagada y desconectada de la fuente de alimentación para evitar accidentes.
Póngase su equipo de protección (PPE), incluidas gafas y guantes de seguridad.
Ubique el mecanismo del tope trasero en su plegadora.Esto puede implicar abrir un panel o acceder a él desde la parte trasera de la máquina.
Confirmación de error de transmisión:
1. Determine la distancia entre un dedo de tope en el lado derecho y el molde inferior delantero y regístrela.
2. Mueva este dedo de tope hacia el lado más izquierdo y mida la distancia hasta el molde inferior delantero.
3. Si las dos distancias son diferentes, significa que hay un error en el haz.

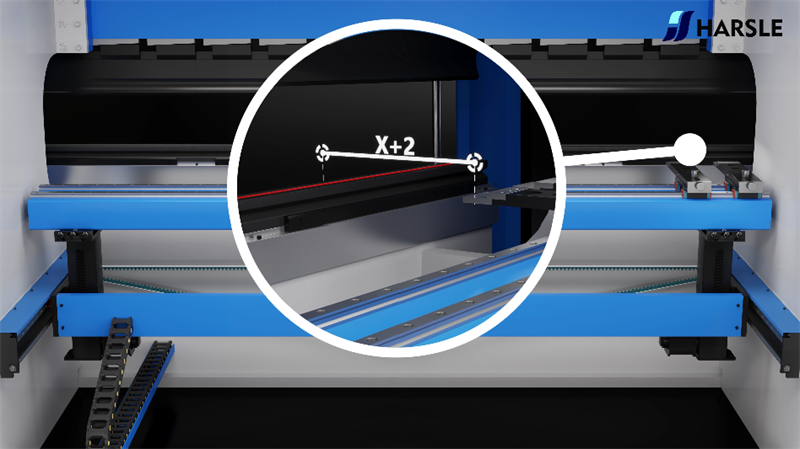

Como se muestra en el vídeo, hay un error de 2 mm en los haces, teniendo el haz derecho 2 mm más que el izquierdo.
Detener confirmación de error de dedo:
1. Mida la distancia desde los diferentes dedos de bloqueo hasta el molde inferior frente a la posición adyacente.
2. Si la distancia es diferente, significa que hay un error en el dedo de tope.
Como se muestra en el vídeo, hay un error de 2 mm en los dos dedos de tope en la misma posición, teniendo el derecho 2 mm más que el dedo de tope izquierdo.
Alineación del haz:
Primero afloje todas las tuercas, afloje el tornillo central y apriete los dos tornillos al lado, la distancia del haz aumenta;y si aflojamos los dos tornillos laterales y apretamos el tornillo central, la distancia del haz disminuye.
Como se muestra en el vídeo, hay un error de 2 mm en los mismos dedos de tope en dos lados, por lo que aflojamos los dos tornillos laterales y apretamos el tornillo central y disminuimos la distancia.
Alineación del dedo de tope:
Después de aflojar los dos tornillos de fijación en el dedo del tope, ajuste los rodillos según corresponda.La rotación en el sentido de las agujas del reloj es para aumentar la distancia, la rotación en sentido antihorario es para disminuir la distancia.
Como se muestra en el vídeo, hay un error de 2 mm en los dos dedos de tope en la misma posición, teniendo el derecho 2 mm más que el dedo de tope izquierdo.Así que atorníllelo en sentido antihorario para disminuir y vuelva a medir para confirmar.
Encienda la plegadora y active el mecanismo del tope trasero.
Coloque una pieza de prueba de material contra los dedos de tope y realice una curvatura de prueba.
Mida el ángulo de curvatura resultante con un transportador o un medidor de ángulos.
Si es necesario realizar ajustes, repita los pasos 3 y 4 hasta lograr la alineación y el ángulo de curvatura deseados.
Una vez satisfecho con la alineación, apague la plegadora y asegure todos los paneles o puntos de acceso que se hayan abierto.
Realice una inspección final del área del tope trasero para asegurarse de que no haya componentes sueltos ni obstrucciones.
Guarde las herramientas en sus lugares designados y limpie el área de trabajo.
Si sigue estos pasos, puede ajustar de manera efectiva la alineación del dedo de tope para el tope trasero de su plegadora, asegurando curvaturas precisas y exactas en sus proyectos de metalurgia.Recuerde siempre priorizar la seguridad y consultar el manual de su plegadora para obtener instrucciones específicas relacionadas con su máquina.
