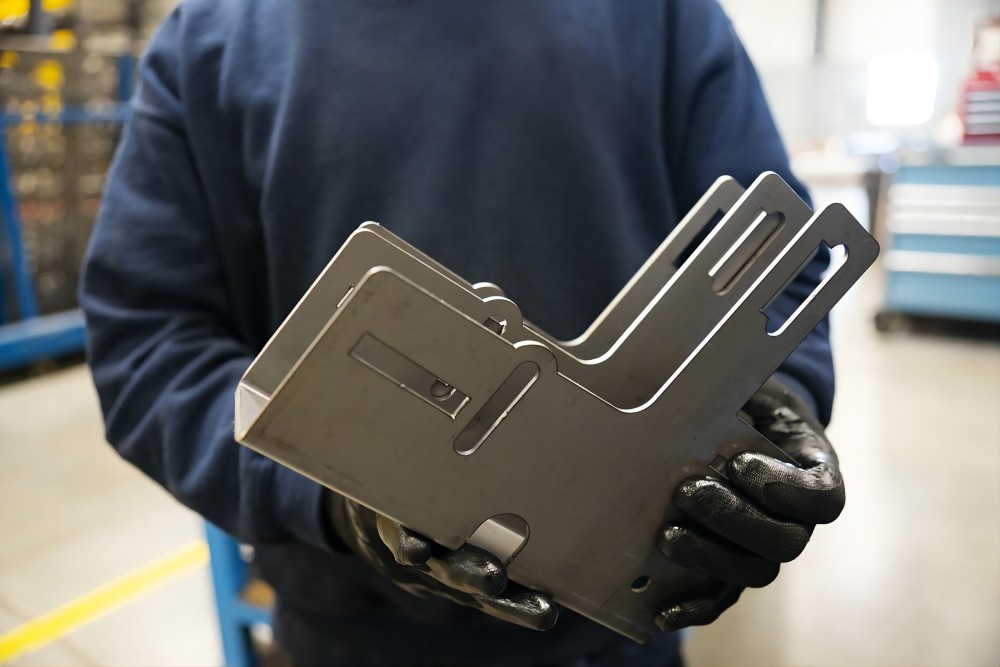

Fabricación de chapa Es un proceso fundamental en diversas industrias, desde la automoción hasta la aeroespacial, desde la construcción hasta la electrónica.Comprender las fuerzas involucradas en las operaciones de chapa es crucial para garantizar la integridad y la calidad del producto final.Una de estas fuerzas críticas es la fuerza de corte, que desempeña un papel importante en procesos como el corte, el punzonado y el conformado.En este blog profundizaremos en qué es la fuerza cortante, cómo se calcula y su importancia en la fabricación de chapa.

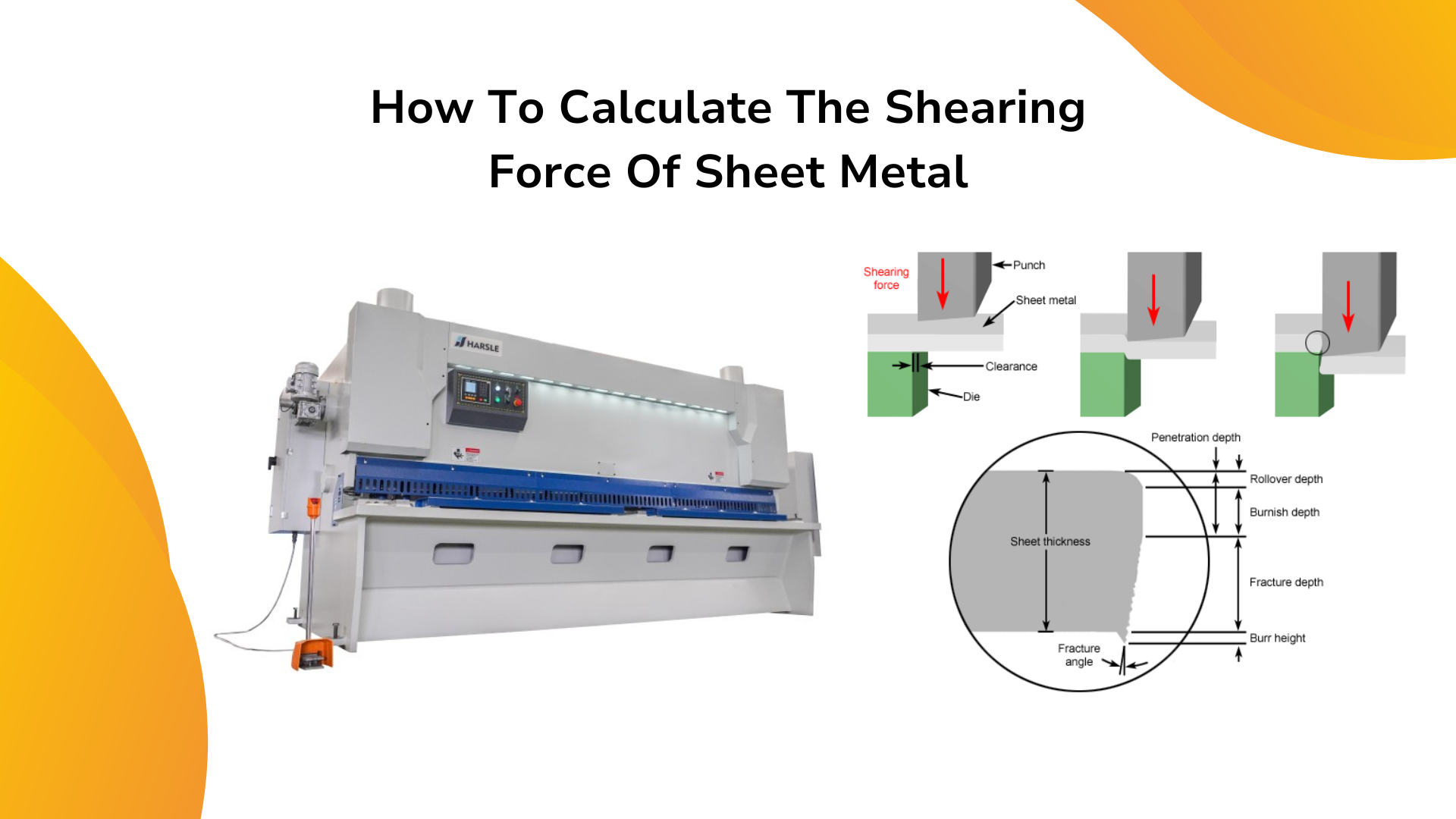

El fuerza de corte de chapa se refiere a la fuerza requerida para cortar o cizallar el metal a lo largo de un plano específico.Es la fuerza aplicada paralela a la superficie de la chapa la que induce un esfuerzo cortante dentro del material, provocando que se deforme y finalmente se separe.
La fuerza de corte requerida depende de varios factores, incluidas las propiedades del material de la lámina metálica (como su resistencia al corte), el espesor de la lámina, el método de corte y la geometría del corte.
En términos prácticos, al cortar chapa metálica, la fuerza de corte normalmente la proporciona una herramienta como una cizalla, un punzón o una cuchilla.La herramienta aplica la fuerza necesaria para deformar y cortar la chapa a lo largo del recorrido deseado.
Comprender las fuerzas de corte es crucial para analizar la estabilidad y la integridad de las estructuras, ya que pueden provocar deformación, flexión o falla si no se tienen en cuenta adecuadamente en el diseño y el análisis.

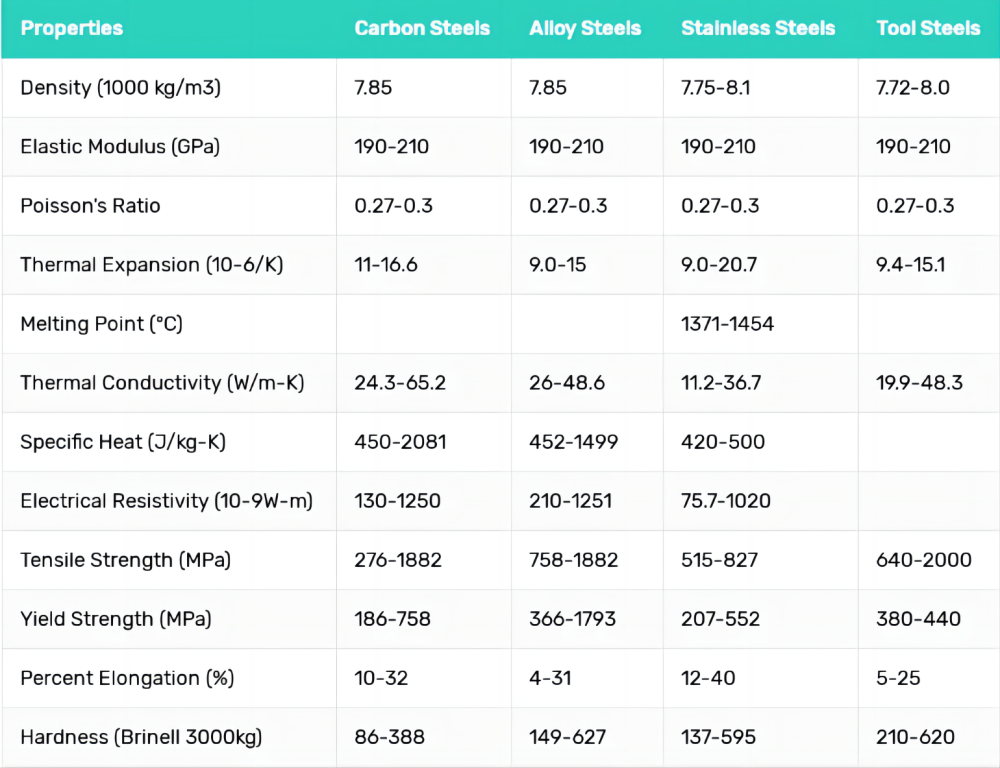

1. Tipo de material: El tipo de metal utilizado en la lámina afecta en gran medida su comportamiento al corte.Diferentes metales como el acero, el aluminio, el cobre y las aleaciones tienen diferentes propiedades mecánicas, como resistencia, dureza y ductilidad, que a su vez influyen en la fuerza de corte requerida.

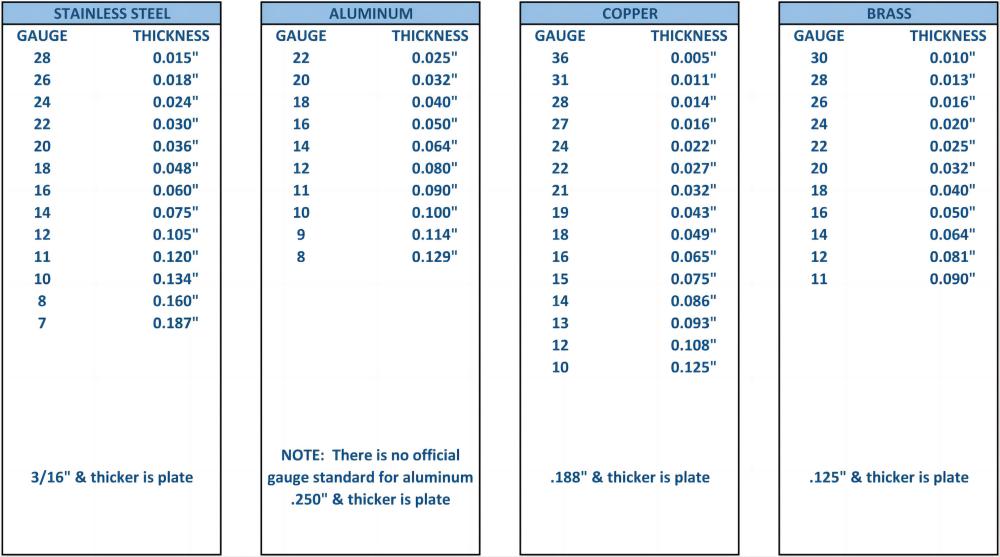

2. Espesor: Las láminas más gruesas generalmente requieren más fuerza para cortarse en comparación con las láminas más delgadas.Esto se debe a que las láminas más gruesas ofrecen más resistencia a la deformación debido al mayor volumen de material que se corta.
3. Estructura de grano: Muchas láminas de metal tienen una estructura de grano resultante de su proceso de fabricación.La orientación y el tamaño de los granos dentro del material pueden influir en su resistencia y ductilidad, afectando la fuerza de corte requerida.Cortar a lo largo de la fibra puede requerir menos fuerza en comparación con cortar a lo largo de la fibra.
4. Condición de la superficie: El acabado de la superficie de la chapa puede afectar su comportamiento al corte.Una superficie más lisa puede reducir la fricción durante el corte, requiriendo menos fuerza.Por el contrario, las superficies rugosas o la presencia de contaminantes pueden aumentar la fricción, lo que requiere más fuerza.
5. Temperatura: Al igual que ocurre con otros materiales, la temperatura puede afectar las propiedades de la chapa.Trabajar en frío o cortar a temperaturas más bajas puede aumentar la resistencia del material y hacerlo más quebradizo, lo que requiere mayores fuerzas de corte.Calentar el metal puede reducir su resistencia y facilitar su corte.
6. Geometría y condición de la herramienta: El diseño y el filo de la herramienta de corte afectan significativamente el proceso de corte.Las herramientas afiladas y mantenidas adecuadamente reducen la fuerza necesaria para cortar láminas de metal al garantizar cortes limpios y minimizar la deformación.

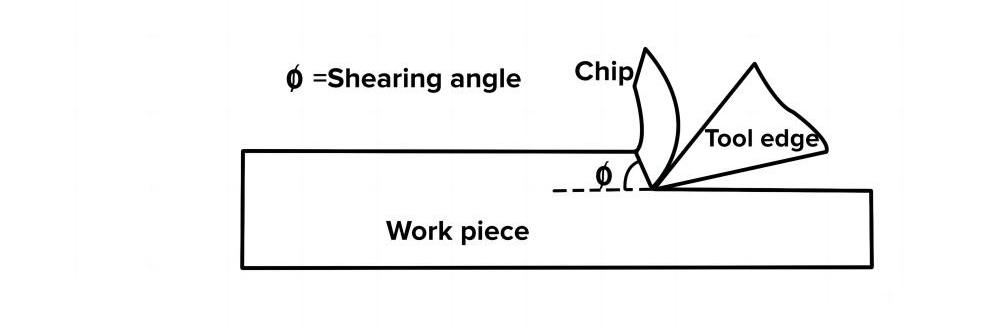

7. Espacio libre de la herramienta y ángulo de corte: El espacio libre entre las hojas de corte y el ángulo de corte puede afectar la fuerza de corte.Los ángulos de separación y de corte óptimos reducen la deformación de la chapa y la fuerza necesaria para el corte.
8. Lubricación: El uso de lubricantes durante el proceso de corte puede reducir la fricción entre la chapa y la herramienta de corte, reduciendo así la fuerza de corte requerida.La lubricación también ayuda a mejorar el acabado superficial del borde cortado y prolonga la vida útil de la herramienta.
La fuerza cortante (F) necesaria para cortar una lámina de metal se puede calcular mediante la siguiente fórmula:
Dónde:
F = Fuerza de corte (en kilonewtons, kN)
T = Espesor del material (en milímetros, mm)
L = Longitud del corte (en milímetros, mm)
S = Resistencia al corte del material (en megapascales, MPa)
La resistencia al corte es una consideración importante en la fabricación de chapa metálica, particularmente en procesos como corte, doblado y conformado.Representa la capacidad del material para resistir fuerzas cortantes sin sufrir deformaciones o fallas permanentes.
Cuando se trabaja con chapa metálica, la resistencia al corte está influenciada por varios factores, como el tipo de metal, su espesor, la estructura del grano y cualquier tratamiento superficial o recubrimiento que se le aplique.Generalmente, los metales dúctiles como el aluminio y el acero dulce exhiben una mayor resistencia al corte en comparación con materiales frágiles como ciertos tipos de acero inoxidable.
En la fabricación de láminas metálicas, la resistencia al corte es particularmente importante durante las operaciones de corte como el corte o el punzonado.Durante estos procesos, el material experimenta importantes fuerzas de corte que pueden causar deformación o incluso fractura si se excede la resistencia al corte.Por lo tanto, los ingenieros y fabricantes deben considerar cuidadosamente la resistencia al corte de la chapa metálica que se utiliza para garantizar que los métodos de fabricación elegidos sean apropiados y que el producto final cumpla con los estándares de seguridad y rendimiento requeridos.
Déjame desglosar algunos puntos clave para ayudarte a entenderlo mejor:

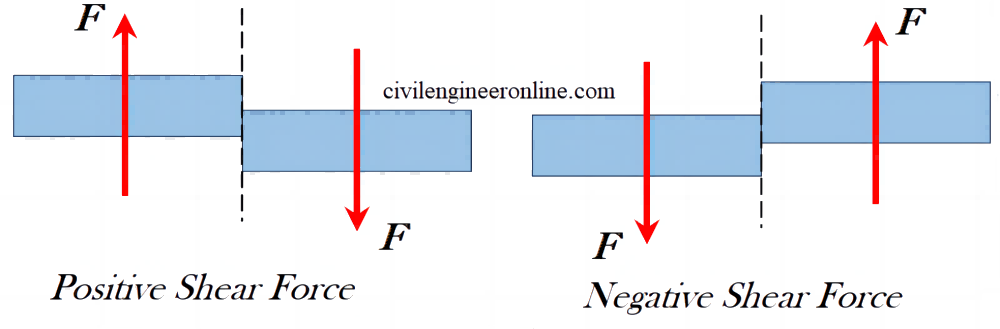

1. Esfuerzo cortante: el estrés es la fuerza por unidad de área, y el esfuerzo cortante surge específicamente cuando se aplican fuerzas paralelas o tangenciales a la superficie de un material, lo que hace que una capa del material se deslice sobre otra.Matemáticamente, el esfuerzo cortante (τ) viene dado por la fórmula:
τ es el esfuerzo cortante
F es la fuerza aplicada paralela a la superficie.
A es el área de la sección transversal sobre la que se aplica la fuerza.
2. Deformación cortante: La deformación cortante es la medida de la deformación resultante del esfuerzo cortante.Se define como el cambio de forma de un material dividido por su forma original.
3. Criterios de falla: cuando el esfuerzo cortante aplicado excede la resistencia al corte de un material, este fallará.Diferentes materiales tienen diferentes resistencias al corte, que dependen de factores como la composición del material, la microestructura, la temperatura y las condiciones de carga.
4. Módulo de corte: El módulo de corte (también conocido como módulo de rigidez) es una propiedad del material que cuantifica cuánta tensión de corte puede soportar un material sin sufrir una deformación permanente.
5. Aplicaciones: Comprender la resistencia al corte es crucial en diversas disciplinas de la ingeniería, incluida la ingeniería civil (por ejemplo, diseñar estructuras para soportar cargas de viento y terremotos), ingeniería mecánica (por ejemplo, diseñar componentes de máquinas) y ciencia de materiales (por ejemplo, determinar la idoneidad del material para aplicaciones específicas)
1. Fabricación: Los procesos de fabricación de chapa metálica, como el corte, el punzonado y el corte, requieren un cálculo preciso de la fuerza de corte para garantizar la eficiencia y la calidad.
2. Fabricación: Los procesos de fabricación de chapa, como el corte, el punzonado y el corte, requieren un cálculo preciso de la fuerza de corte para garantizar la eficiencia y la calidad.
3. Ingeniería estructural: el análisis de la fuerza cortante es vital en el diseño de juntas y componentes estructurales, asegurando que puedan soportar las cargas aplicadas.
Automoción y aeroespacial: el cálculo de la fuerza de corte es crucial en la fabricación de vehículos y aviones, donde se utilizan ampliamente materiales ligeros pero resistentes como el aluminio y el titanio.
La fuerza de corte es un aspecto crítico de la fabricación de chapa metálica, que influye en la eficiencia y la calidad del proceso.Comprender los factores que afectan la fuerza cortante y calcularla con precisión es esencial para el éxito de las operaciones de fabricación.Al considerar las propiedades del material, el espesor y otros factores relevantes, los ingenieros y fabricantes pueden optimizar sus procesos para lograr la máxima eficiencia y calidad en la fabricación de chapa metálica.
