Comprender la capacidad de tonelaje de una prensa hidráulica es crucial para garantizar un rendimiento y una seguridad óptimos.Prensas hidráulicas Son herramientas esenciales en diversas industrias, desde la manufacturera hasta la automotriz, y se utilizan para tareas que van desde el moldeado hasta la conformación de metales.
En el ámbito de las operaciones industriales y de fabricación, la prensa hidráulica es la piedra angular de la eficiencia y la potencia.Con su capacidad de ejercer una fuerza inmensa mediante la aplicación de presión hidráulica, esta máquina desempeña un papel crucial en diversos procesos, desde el conformado de metales hasta el moldeado de plástico y más.La base para comprender y maximizar las capacidades de una prensa hidráulica es el concepto de cálculo de tonelaje.
En esta guía completa, profundizamos en las complejidades del cálculo de tonelaje en prensas hidráulicas, explorando los principios fundamentales, fórmulas matemáticas y consideraciones prácticas que sustentan este aspecto esencial del funcionamiento de la prensa.
El tonelaje, en el contexto de las prensas hidráulicas, se refiere a la cantidad de fuerza ejercida por el ariete de la prensa sobre la pieza de trabajo.Determina la capacidad de la prensa para deformar o dar forma al material que se procesa.El tonelaje es un parámetro crítico que influye directamente en el éxito y la eficiencia de las operaciones de fabricación.
En las prensas hidráulicas, el tonelaje normalmente se mide en toneladas (de ahí el término 'tonelaje'), donde una tonelada equivale a 2000 libras de fuerza.Sin embargo, es importante tener en cuenta que el tonelaje no necesariamente equivale al peso del material que se prensa;más bien, significa la fuerza requerida para lograr la deformación o compresión deseada.
1. Tipo de material y espesor
El tipo y el espesor del material a trabajar influyen significativamente en el tonelaje requerido.Los materiales más gruesos o más duros requieren un mayor tonelaje para lograr la deformación o conformación deseada.
Los diferentes materiales presentan distintos grados de resistencia a la deformación.Los metales, por ejemplo, suelen requerir un mayor tonelaje en comparación con los plásticos o el caucho.Además, el grosor del material afecta directamente la cantidad de fuerza necesaria para darle forma o moldear.
2. Diseño y geometría del troquel
El diseño y la geometría del troquel o utillaje utilizado en la prensa hidráulica también juegan un papel crucial.Las formas complejas o los patrones intrincados pueden requerir un mayor tonelaje para formarse con precisión.
3. Fuerzas de fricción
La fricción entre el material y las superficies de la matriz introduce una resistencia adicional, aumentando así el tonelaje requerido.Una mayor fricción requiere un mayor tonelaje para superar la resistencia y lograr una deformación adecuada. La lubricación y el mantenimiento adecuados del troquel pueden ayudar a mitigar las pérdidas por fricción.
4. Resultado deseado
La naturaleza del proceso de fabricación que se realiza en la prensa hidráulica afecta los requisitos de tonelaje.Por ejemplo, las operaciones de embutición profunda suelen exigir un mayor tonelaje en comparación con las operaciones simples de doblado o punzonado.
5. Presione Configuración

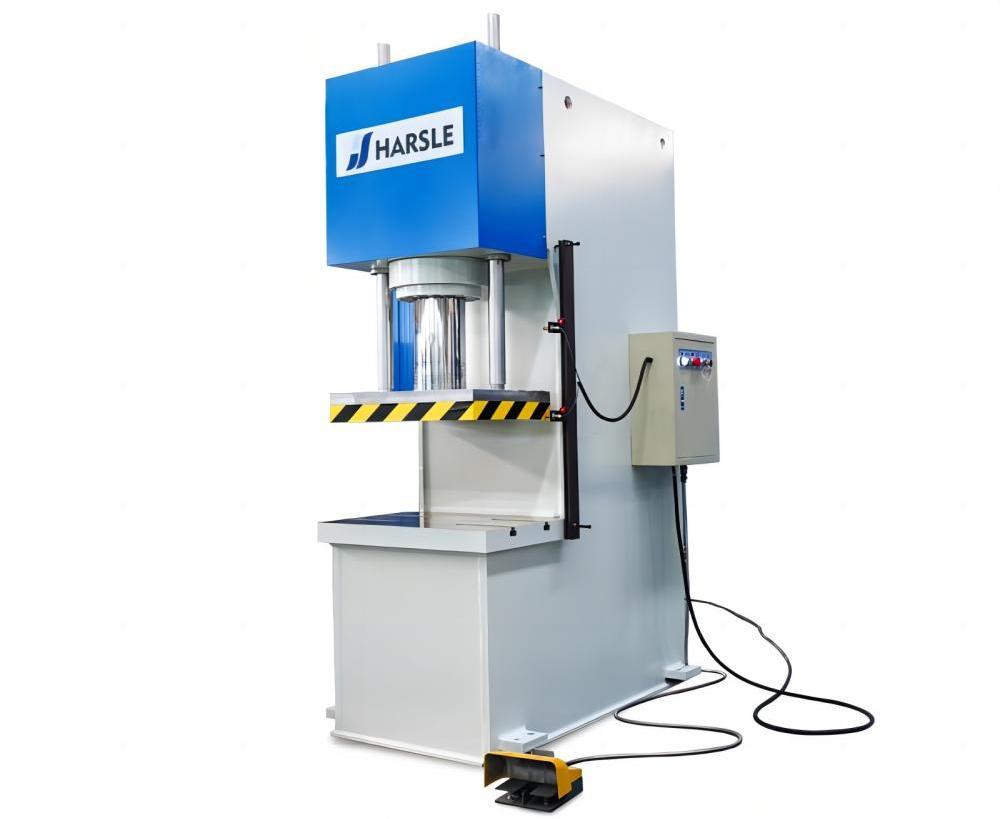

Los diferentes tipos de prensas hidráulicas (p. ej., de bastidor en C, de bastidor en H, de cuatro postes) tienen distintas capacidades de tonelaje y limitaciones estructurales.La configuración de la prensa debe coincidir con los requisitos de tonelaje de la aplicación.
6. Condiciones de funcionamiento
Factores como la temperatura, la velocidad de operación y las condiciones ambientales pueden influir en los requisitos de tonelaje.Estos factores deben considerarse para garantizar cálculos precisos.
7. Soporte de la pieza de trabajo
Un soporte adecuado para la pieza de trabajo durante el prensado ayuda a distribuir la fuerza de manera uniforme y evita problemas de deformación.Un soporte inadecuado puede provocar errores de cálculo de tonelaje y riesgos para la seguridad.
La fórmula para calcular el tonelaje en una prensa hidráulica es relativamente sencilla e involucra el área de la pieza de trabajo y la presión deseada.
Dónde:
●El tonelaje es la fuerza ejercida por la prensa hidráulica en toneladas.
●Presión es la presión deseada aplicada al material en libras por pulgada cuadrada (psi).
●Área es el área de contacto total entre el material y la superficie del troquel en pulgadas cuadradas.
Estudio de caso: proceso de embutición profunda
Ilustremos el proceso de cálculo de tonelaje con un ejemplo de una operación de embutición profunda, en la que se forma una copa cilíndrica a partir de una pieza en bruto de chapa metálica.
Parámetros dados:
Material: acero
Grosor del material: 3 mm
Diámetro en blanco: 150 mm
Resistencia del material (acero): 400 MPa
Factor de seguridad: 1,5
Paso 1: determinar la resistencia del material
La resistencia máxima a la tracción del acero es de 400 MPa.
Paso 2: medir el espesor del material
El espesor de la chapa de acero es de 3 mm.
Paso 3: Calcular el área en blanco
Paso 4: seleccione el factor de seguridad
Para esta operación se elige un factor de seguridad de 1,5.
Paso 5: aplique la fórmula de tonelaje
En este ejemplo, el tonelaje calculado requerido para la operación de embutición profunda es de aproximadamente 14.136 toneladas.
1. Determine la presión:
La presión requerida depende de factores como las propiedades del material, la deformación deseada y el diseño del troquel.Normalmente lo especifican los ingenieros en función de los requisitos del proyecto.
2. Calcula el área:
El área de contacto entre el material y la superficie de la matriz es crucial para un cálculo preciso del tonelaje.Para formas simples como rectángulos o círculos, el área se puede calcular utilizando fórmulas geométricas básicas.Para formas complejas, pueden ser necesarias técnicas avanzadas como el análisis de elementos finitos (FEA) para determinar el área de contacto con precisión.
3. Aplicar la Fórmula:
Una vez que se determinan la presión y el área, ingrese los valores en la fórmula de tonelaje para calcular la fuerza requerida ejercida por la prensa hidráulica.
4. Considere el margen de seguridad:
Es esencial incluir un margen de seguridad al calcular el tonelaje para tener en cuenta las variaciones en las propiedades del material, la fricción y otros factores.Generalmente se recomienda un margen de seguridad del 20 al 30 % para garantizar un rendimiento confiable y evitar la sobrecarga de la prensa.
Es fundamental seleccionar el tonelaje adecuado para su aplicación para evitar dañar la prensa o la pieza de trabajo. Elegir un tonelaje demasiado bajo puede provocar una deformación incompleta o desigual. Seleccionar un tonelaje demasiado alto puede provocar un desgaste excesivo de la prensa y un mayor consumo de energía.
Calcular el tonelaje en una prensa hidráulica es esencial para determinar la fuerza requerida para deformar o dar forma a los materiales de manera efectiva.Al comprender los factores que influyen en el tonelaje y seguir el proceso de cálculo adecuado, los fabricantes pueden garantizar un rendimiento y seguridad óptimos de la prensa en diversas aplicaciones industriales.
Dominar el arte de calcular el tonelaje en prensas hidráulicas es esencial para optimizar los procesos de fabricación, garantizar la calidad del producto y maximizar la eficiencia operativa.Al comprender los principios, factores y fórmulas fundamentales involucrados, los fabricantes pueden determinar con precisión los requisitos de tonelaje para diversas operaciones de prensa, logrando así los resultados deseados con precisión y confiabilidad.Ya sea conformado de metales, moldeado de plástico o cualquier otra aplicación, la capacidad de calcular el tonelaje permite a los profesionales industriales liberar todo el potencial de la tecnología de prensas hidráulicas.
