¿Cómo calcular la longitud desplegada de la flexión de ranura?

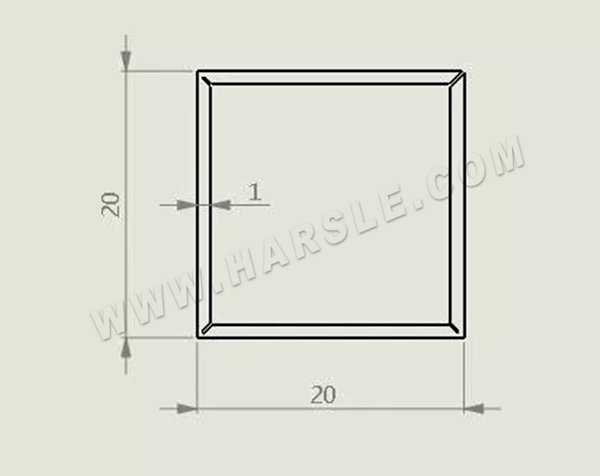

Como se muestra en la figura, ahora se utiliza el cepillado para doblar un tubo cuadrado de 20 × 20 con un espesor de placa de 1 mm.

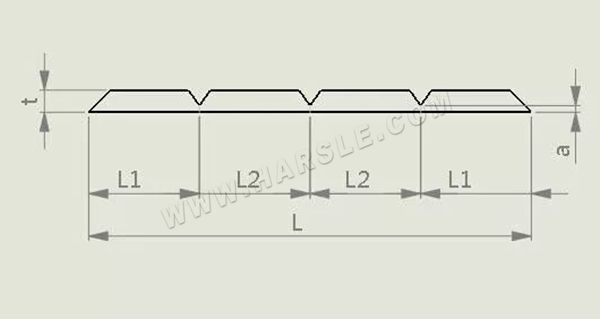

El espesor restante del material a de la ranura de cepillado está relacionado con el tamaño del arco de ángulo recto después del curvado por parte del cliente, así como con el tamaño del espesor del material t.En términos generales, cuando el espesor del material es menor o igual a 1 mm, a = 0,4 mm, y cuando el espesor del material es superior a 1 mm, a = t/2.

L=2×(L1+L2)=2x((longitud del lado-1xa-0.2)+(longitud del lado-2xa)) del ejemplo ilustrado

=2x((20-1×0,4-0,2)+(20-2×0,4))=77,2 mm

Nota: Se cepilla un extremo de L1; no importa qué tan grueso sea el material, se deducen 0,2 mm.

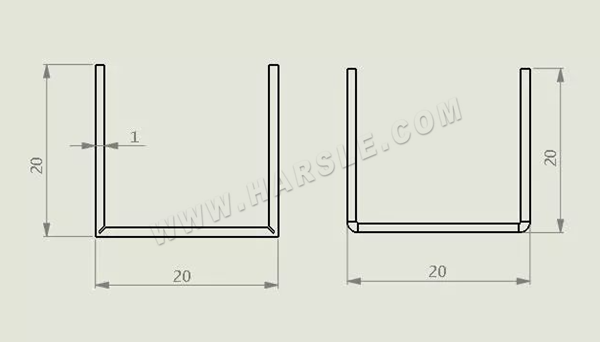

Comparemos la diferencia entre el cálculo de flexión y despliegue mediante flexión ranurada y flexión no ranurada:

Para curvas ranuradas, el método para calcular la longitud total es:

L=20-0,4+20-2X0,4+20-0,4=58,4

Para curvas no ranuradas, el método para calcular la longitud total es:

●L=(20-1xt+k)+(20-2xt+2xk)+(20-1xt+1xk)=(20-1+0.2)+(20-2+2×0.2)+(20-1+ 0,2) = 56,8 mm

●t es el espesor del material, k es el coeficiente, el tamaño de k está relacionado con el espesor del material, generalmente entre 0,2 y 0,25, cuanto más grueso es el material, mayor es el valor de K.En este ejemplo, k se selecciona como 0,2.

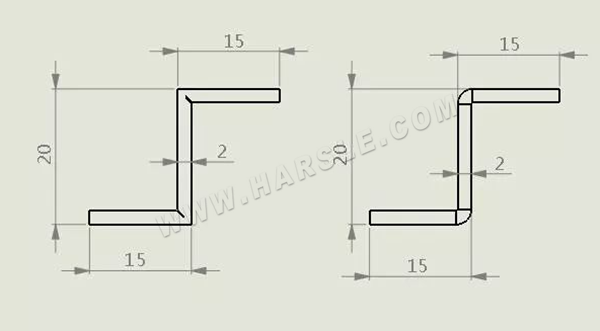

La siguiente es una combinación de una ranura en forma de Z y sin ranura para calcular la longitud desplegada de la curva:

Para el tablero de 2 mm, el espesor restante del material a de la ranura de cepillado se toma como t/2 = 1 mm (si el cliente requiere que el arco directo sea más pequeño, el valor a debe seleccionarse inferior a 1 mm). Por lo tanto, la longitud de expansión:

Largo=15-1+20-2x1+15-1=46mm

Para un tablero de 2 mm de espesor, sin ranurar ni doblar, el coeficiente k se selecciona como 0,25, por lo que la longitud desplegada:

L=(15-2+0,25)+(20-2×2+2×0,25)+(15-2+0,25)=43mm

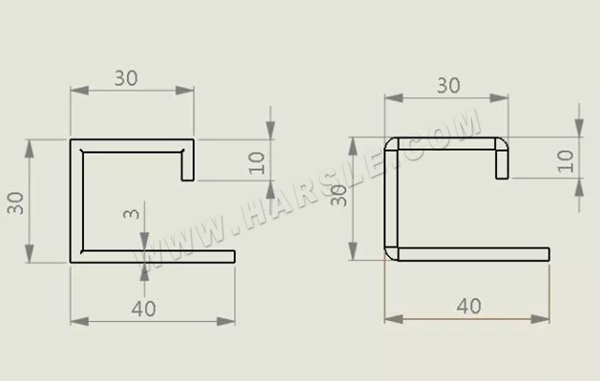

El método de cálculo se describe a continuación con un ejemplo de ranurado y no ranurado de una pieza multiplegado:

Para la placa de 3 mm de espesor, se supone que el cliente requiere que el arco en ángulo recto sea más pequeño, luego el espesor restante del material es de 0,5 mm y la longitud expandida L = (40-0,5) + (30-2 × 0,5) +(30-2×0,5) +(10-0,5)=107 mm;

Para una placa de 3 mm de espesor, el coeficiente k se selecciona como 0,25, por lo que la longitud desplegada:

L=(40-3+0,25)+(30-6+2×0,25)+(30-6+2×0,25)+(10-3+0,25)=93,5 mm

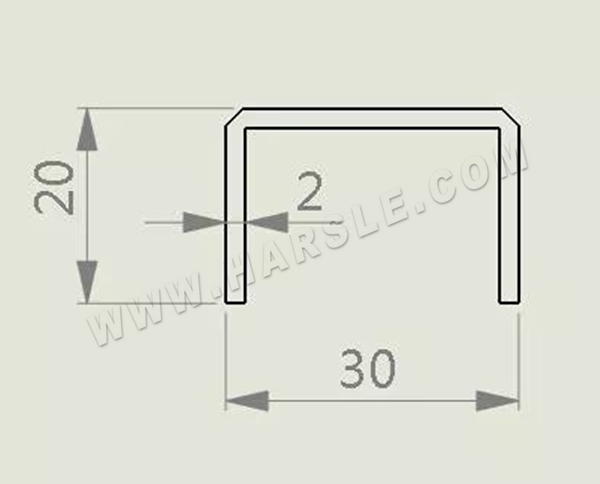

El siguiente es un ejemplo de flexión inversa después del ranurado para presentar el método de cálculo de la expansión:

Para dobleces posteriores después de ranurar como se muestra

Calcule la longitud de la expansión como

L=(20-2+0,2)+(30-2×2+2×0,2)+(20-2+0,2)=62,8 mm
