Cómo importar un archivo DXF desde un disco U al controlador DELEM

Este artículo le explica cómo importar un archivo DXF desde un disco U a Controlador DELEM.Como alternativa para dibujar el producto deseado en el control, el control también puede importar un archivo de salida del sistema CAD generado externamente.Este tutorial explicará el uso del convertidor DXF para importar archivos DXF y sus funciones.

Preparativos:

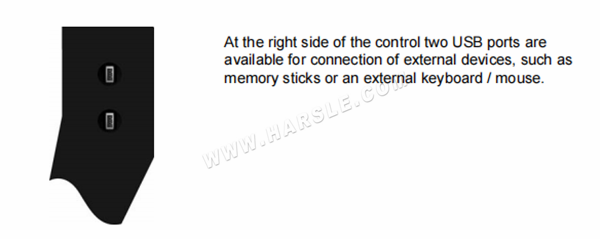

Insertar unidad flash USB

Importación de dibujos de moldes

Elija la clasificación correcta en la parte superior de la pantalla;aquí ponemos punzones o troqueles inferiores como ejemplos.

Haga clic en *importar DXF*, elija el archivo DXF de punzón o troquel en la unidad flash que debe importarse;la clasificación debe coincidir.

Haga clic en *seleccionar*, los dibujos se mostrarán en la pantalla.

Haga clic en *convertir*, podemos cambiar sus datos e ID aquí.

Haga clic en *aceptar*, los dibujos se convertirán automáticamente.

Haga clic en *aceptar*, todas las dimensiones se mostrarán directamente en el dibujo.

Haga clic en *finalizar*.Dibujos de moldes de importación exitosos.Si el cliente tiene más moldes para importar, puede repetir los pasos anteriores varias veces.

Importación de planos de producción

Haga clic en *importar DXF* y elija el archivo DXF de las producciones en la unidad flash que desea importar.

Haga clic en *seleccionar*, los dibujos se mostrarán en la pantalla.

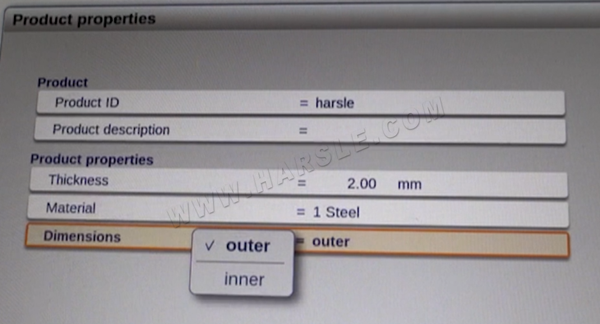

Haga clic en *convertir*, se mostrará Producción y Propiedades de producción.Los clientes pueden cambiar el ID del producto y también cambiar el espesor y el material (1 significa acero, 2 significa aluminio, 3 significa zinc, 4 significa acero inoxidable).Dimensiones (interior/exterior para elegir).

Haga clic en *aceptar*, el dibujo se mostrará en dimensiones completas.

Haga clic en *configuración de herramientas*, los clientes pueden elegir y confirmar el punzón y los troqueles utilizados para esta producción.

Haga clic en *secuencia de plegado*, los clientes pueden comprobar las secuencias de plegado y los pasos de plegado simulados.Después de confirmar que no hay ningún problema en la simulación de plegado 2D, también podemos confirmar en la simulación de plegado 3D eligiendo las opciones en el lado izquierdo.

Haga clic en *Programa*, los clientes pueden bajar la pantalla para ver los pasos de plegado individuales aquí.Eso es todo por este tutorial y puedes obtener más en el vídeo a continuación.
