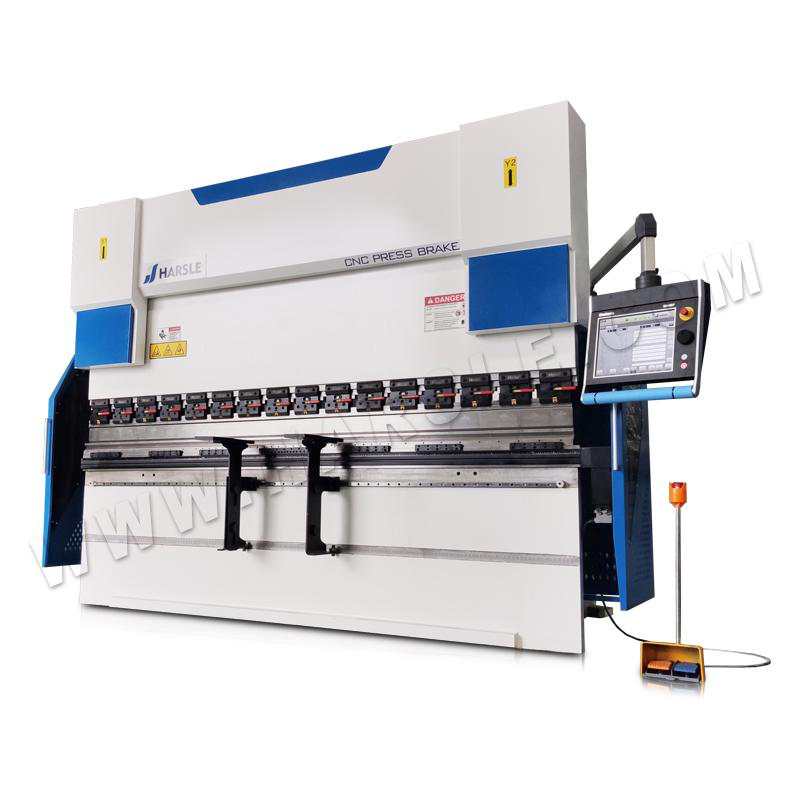

Maquinaria de precisión HARSLE agregó 400 toneladas 6 metros CNC completo máquina de doblado, su tonelaje es grande, se puede plegar con una placa de acero de 20 espesores;Mesa tamaño 6200, plegable placa de acero de 6 metros de largo, placa de acero inoxidable, placa de titanio, aluminio chapa, chapa de cobre y otras chapas;Control numérico total: tamaño de flexión preciso, pequeño error, alta eficiencia.
Para mejorar la precisión del mecanizado de la máquina dobladora CNC, me gustaría decir:
1.Controle la profundidad del punzón en el troquel: la profundidad del punzón en el troquel es el factor más importante que afecta la precisión del doblado.En la realización de las medidas de control de la profundidad de punzonado en la matriz, existen principalmente las siguiente:
● Utilice bloque mecánico.La función del bloque mecánico es evitar que el pistón o deslizador del cilindro hidráulico continúe moviéndose hacia abajo para que la profundidad del punzón en el troquel alcance el valor establecido.La estructura El tipo de bloques mecánicos es variado, la mayoría de los cuales se instalan en o encima del cilindro hidráulico, o en la cremallera en ambos extremos del control deslizante.
La estructura más común es que el motor se desacelera a través del par de transmisión helicoidal y el tornillo se gira para ajustar la posición axial de la tuerca de tope en el cilindro hidráulico.La estructura del bloque mecánico es confiable, pero el mecanizado es difícil.
● Utilice bloque hidráulico: la precisión de posicionamiento repetido del bloque hidráulico es generalmente de 0, 05 mm, que se puede ajustar en el proceso de doblado, especialmente en el plegado de prueba, se puede ajustar continuamente hasta que se requiera Ángulo de flexión, para brindar comodidad a la operación.
● el uso de doblado de tres puntos: otra ventaja importante de este proceso de doblado es que los tres puntos de contacto del material de la hoja están en el mismo lado del material de la hoja durante el doblado, por lo que la desviación de la hoja El espesor del material básicamente no tiene ningún efecto sobre el ángulo de flexión.Además, como la parte superior del punzón y la parte inferior de la matriz están en contacto con el material de la placa, el estado de tensión del área de flexión del material de la placa es cambia, y el exterior de la capa neutra cambia de tensión de tracción a tensión de compresión, por lo que la cantidad de rebote se reduce considerablemente.
Pueden producirse grietas en la superficie exterior del material laminar con poca ductilidad a la tracción cuando se dobla libremente.Generalmente, la carcasa solo se puede recubrir aumentando el radio de la esquina redondeada, y la flexión de tres puntos no es fácil de romper.
2.Compensación por deformación por deflexión del control deslizante y la mesa de trabajo: al doblar, la parte media del control deslizante de la máquina dobladora produce una deformación elástica hacia arriba, mientras que la parte media de la mesa de trabajo produce una elasticidad hacia abajo. La deformación, que da como resultado que la profundidad del punzón en la matriz no sea constante en toda su longitud, es un factor importante que afecta la precisión del doblado.Por eso, en los últimos años, cada vez más máquinas dobladoras adoptan la compensación de deflexión. Medidas de corredera y mesa de trabajo.
3. Ajuste fino del molde: cuando el control deslizante y el banco de trabajo producen una desviación en dirección opuesta, es difícil eliminarla por completo incluso si se toman medidas de compensación, lo que resulta en un desgaste desigual del molde en el proceso de uso.
La medida del ajuste fino del molde puede compensar aún más la desviación del control deslizante y la mesa de trabajo, superar la influencia del desgaste del molde y mejorar efectivamente la precisión del doblado.
4. Hay una cierta desviación de espesor en la medición automática de espesor de las cuatro placas.Cuando el punzón ingresa a la profundidad del troquel, se determina el ancho de apertura del troquel y otros parámetros, el cambio en el espesor de la placa causará el cambio de ángulo de flexión.Por lo tanto, la precisión del ángulo de plegado se puede mejorar realizando una medición automática del espesor de la chapa.
5. Medición automática del ángulo de flexión y compensación de rebote: incluso si la placa es de la misma marca, las propiedades mecánicas tienen algunas diferencias.Por lo tanto, incluso cuando se utiliza el mismo troquel y el mismo punzón para entrar en el procesamiento profundo de la matriz, el ángulo de flexión cambiará debido a la diferencia en las propiedades mecánicas de la placa.
Si bien el ángulo de flexión se ve afectado, la diferencia de propiedades mecánicas también afecta la tasa de recuperación elástica.Por lo tanto, la medición automática del ángulo de flexión y la medición y compensación automática del retorno elástico también son Medidas importantes para mejorar la precisión del ángulo de flexión.
