Cómo utilizar la función de red para el controlador Delem

1. Introducción

Los controles DA-60T ofrecen la posibilidad de conectividad de red como característica estándar.Una vez habilitado mediante el parámetro de máquina adecuado, es posible hacer uso de funcionalidades de red, como almacenar productos en una carpeta compartida o permitir conexiones de Asistencia Remota.

2. Configuración

Vaya al menú Parámetros de la máquina y seleccione 'Parámetros generales'.En la pestaña 'General', habilite la funcionalidad de red seleccionando'Sí' en el campo de parámetro'Permitir funciones de red'

Opcionalmente, en caso de que se utilice Asistencia remota, puede optar por habilitarla también.En la pestaña 'Asistencia remota' seleccione 'activado' ya sea en 'Permitir asistencia remota' o en'Permitir conexiones entrantes':

Para obtener información más detallada sobre la función Asistencia remota, consulte la nota de aplicación AN1108.

Ahora reinicie el controlador.Después de esto, vaya al menú 'Configuración'.

En el lado derecho de la pestaña 'Configuración de hora', ahora también puede ver una pestaña'Red':

El estado de la red se puede comprobar aquí, justo debajo del campo del logotipo.

Ahora toque el botón 'Configuración de red':

Aparecerá una ventana emergente'Configuración de red';Aquí la interfaz debe estar habilitada, como se muestra a continuación:

Si se está conectando a una red que tiene un servidor DHCP disponible, también debe habilitarlo.

Si está conectando el controlador a una PC directamente mediante un cable de red y nada más en el medio, entonces DHCP no debe estar habilitado.En este caso es mejor utilizar una dirección IP fija ya sea en la PC o en el controlador, cuidando que las direcciones IP estén dentro de la misma máscara de subred.

Una vez que se toca el botón'FIN', deberías ver el campo'Estado de la red' que muestra la velocidad de la red:

En este momento ya tenemos el controlador correctamente conectado a la red.

3. Accediendo un externo carpeta compartida

3.1 Crear una carpeta compartida en el ordenador personal

Busque la carpeta que desea compartir, haga clic en ella con el botón derecho del mouse y, en el menú emergente, seleccione'Propiedades':

Debería aparecer una ventana como la que se muestra a continuación.Seleccione la pestaña'Compartir' y luego haga clic en el botón'Compartir avanzado':

Luego seleccione'Compartir esta carpeta', como se muestra a continuación:

Si es necesario, también se pueden modificar los permisos de carpeta.Para eso, haga clic en el botón'Permisos' y ajústelo según sus deseos:

Una vez que todo se haya ajustado, haga clic en'Aplicar'y luego'Aceptar'para cerrar la ventana'Permisos', luego'Aplicar'y'Aceptar'nuevamente para cerrar la ventana'Avanzado Compartir'ventana.

Ahora debe tomar nota de la información que se muestra aquí en la ventana'Propiedades'; se usará para agregar el recurso compartido en el controlador.

En el ejemplo anterior, 'PC415W10' es el nombre del servidor y 'DA_69TL Shared Folder' es el nombre del recurso compartido.

3.2 Agregar un remoto shson en el controlador

En la pestaña Configuración de red, toque '+ recursos compartidos remotos' y luego seleccione 'agregar recurso compartido'

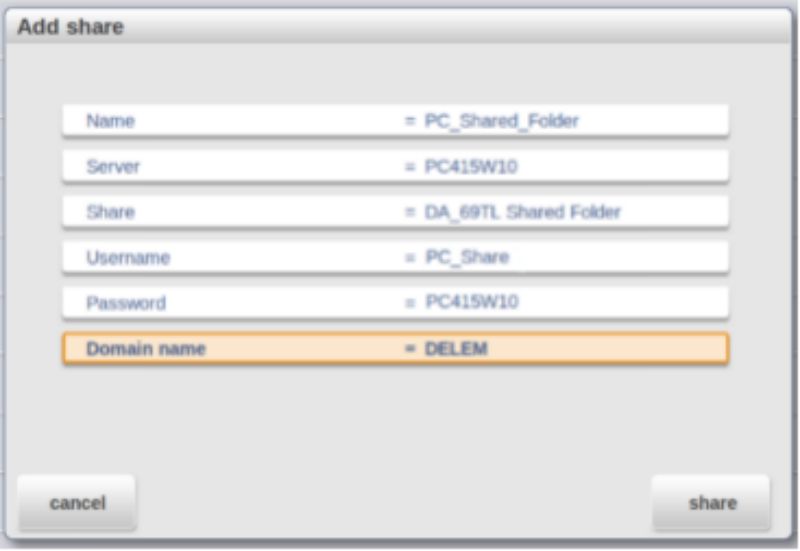

Se mostrará la siguiente ventana emergente y se deberá proporcionar la información compartida:

Nombre: aquí debes elegir un nombre para la acción.

Servidor: aquí se debe poner el nombre del servidor.En nuestro ejemplo, como se explicó en la página anterior, se debe utilizar 'PC415W10'.

Compartir: aquí se debe poner el nombre de la carpeta compartida del PC.En nuestro ejemplo, como se explicó en la página anterior, se debe utilizar 'DA_69TL Shared Folder'.

Nombre de usuario, Contraseña y Dominio nombre: Estos campos deben completarse con los mismos datos de inicio de sesión utilizados en la PC host.

Después de completar todos los campos, toque el botón 'compartir'.Si la conexión es exitosa, la pantalla debería ser como la siguiente:

Si el estado indicado que se muestra es 'Activo', el recurso compartido está listo para usarse.

Para comprobar la funcionalidad del recurso compartido, vaya al menú Productos y toque el botón'cambiar directorio':

La carpeta compartida se puede seleccionar y utilizar para fines de almacenamiento de productos:

4. Compartir un interno carpeta del controlador

En la pestaña Configuración de red, toque' recursos compartidos locales':

Se mostrará la siguiente ventana emergente;Aquí se debe habilitar el uso compartido de red:

Una vez que el uso compartido de red esté habilitado, puede elegir qué carpeta desea compartir;En el siguiente ejemplo, las carpetas'productos'y'herramientas'se comparten:

Después de seleccionar los recursos compartidos necesarios, toque el botón'finalizar'.

4.1 Compartiendo el OEM parteciones (para fines de servicio)

A veces puede resultar útil compartir las particiones OEM, para poder acceder a ellas y modificar los archivos internos, por ejemplo, cambiando el secuenciador durante una conexión de Asistencia remota.

Para ello, primero debe iniciar sesión con una contraseña OEM de al menos nivel 2.

En la pestaña'Red', toque el botón'compartidos locales';Debería aparecer la siguiente ventana emergente:

Ahora toque el botón'añadir compartir'.

Nombre: aquí debes elegir un nombre para la acción.

Descripción: aquí se debe poner una descripción del servidor.

Camino: aquí se debe indicar la ruta de la acción;para eso, toque el campo de selección - el

Se debe abrir el teclado:

Toque nuevamente en el mismo campo de selección;Debería verse la pantalla de selección de ruta.

Aquí se debe seleccionar la ruta deseada;después de elegirlo, toque el botón 'seleccionar' y luego toque la tecla 'enter' en el teclado.

Después de cerrar el teclado, toque el botón'compartir'.En este momento ya deberías ver el recurso compartido disponible en el menú'Resumen de recursos compartidos', como se muestra en la siguiente imagen.

Después de tocar el botón 'finalizar', el recurso compartido estará disponible para acceder externamente desde una PC de la red.

5. Acceder a una carpeta compartida de el controlador de a ordenador personal

Para acceder a las carpetas compartidas del controlador, es necesario conocer la dirección del controlador en la red.En la pestaña 'Red', toque el botón 'configuración de red';Se mostrará la siguiente pantalla:

La dirección IP del controlador se puede ver aquí.

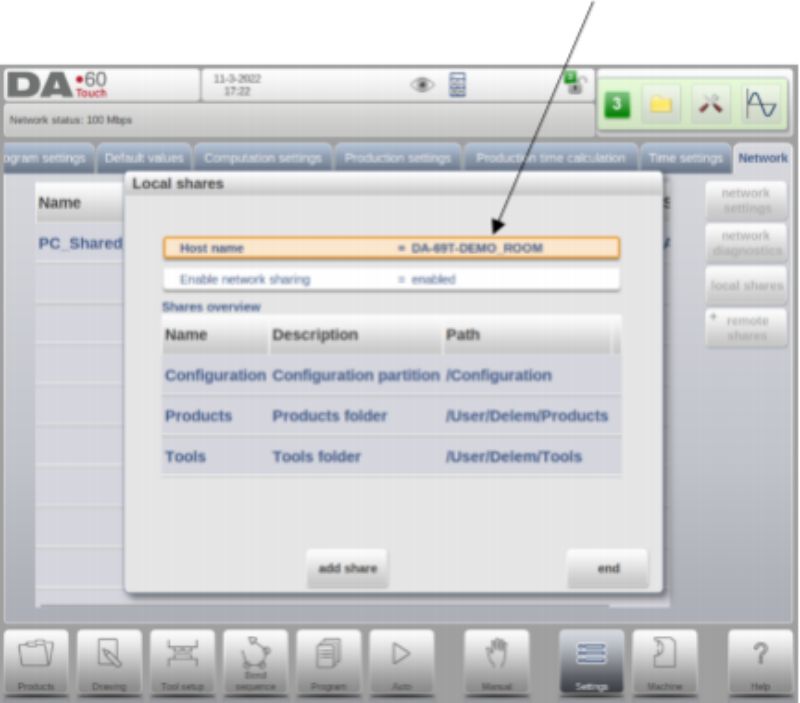

Otra alternativa para acceder al controlador es a través del nombre de host, definido en la pestaña'compartidos locales':

Ahora, en la PC, abra el Explorador de archivos y escriba ' \xxx.xxx.xxx.xxx ', donde xxx.xxx.xxx.xxx debe indicar la dirección IP del controlador (que se muestra en la página anterior):

Alternativamente también se puede utilizar el nombre del host:

Si la dirección se inserta correctamente, después de presionar'enter' debería ser posible ver las carpetas compartidas del controlador:

6.P.ostscript

El siguiente enlace proporciona el manual de funcionamiento del sistema de control DELEM de la plegadora.Puede elegir el apropiado para su máquina, descargarlo y comprobarlo.
