Máquina ranuradora vertical CNC V de chapa metálica HSVC

Máquina ranuradora en V, también llamada ranuradora en V, ranuradora.Es una máquina para trazar y ranurar ranuras en forma de V en las posiciones donde se deben doblar las placas de metal.
precio: $ 49640
Precio De Descuento: $ 42100
  • HSVC

  • HARSLE

Estado de Disponibilidad:
Cantidad:

Descripción del Producto

Máquina ranuradora en V

Máquina ranuradora en V, también llamado ranurador en V, ranurador.Es una máquina para trazar y ranurar ranuras en forma de V en las posiciones donde es necesario doblar placas de metal.Las principales industrias de aplicación del proceso de ranurado son la industria ligera, los electrodomésticos, los automóviles, el procesamiento de acero inoxidable, la decoración de edificios, los ascensores, etc.En la industria de los ascensores, el proceso de ranurado se aplica principalmente a las piezas que se pueden ver a simple vista, como el panel de la caja de invocación, la pared de la cabina, el panel de la caja de control, la pared frontal, el techo y otras partes, el El ángulo R de tamaño pequeño hace que las piezas encajen mejor, la apariencia es lujosa y elegante, y los ascensores de pasajeros de alta gama, como hoteles y edificios de oficinas, se utilizan ampliamente.

Principales características

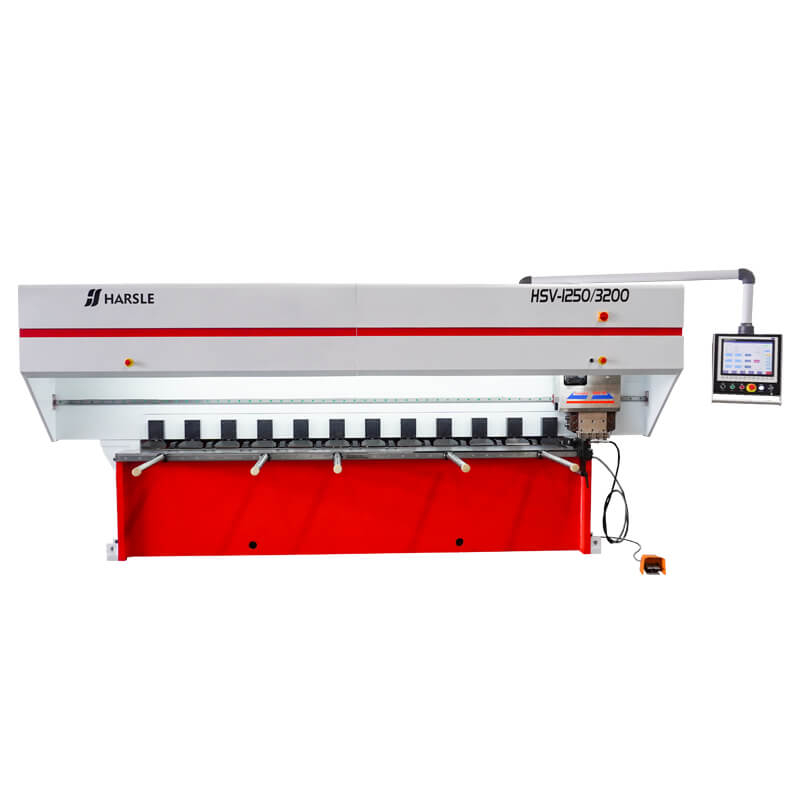

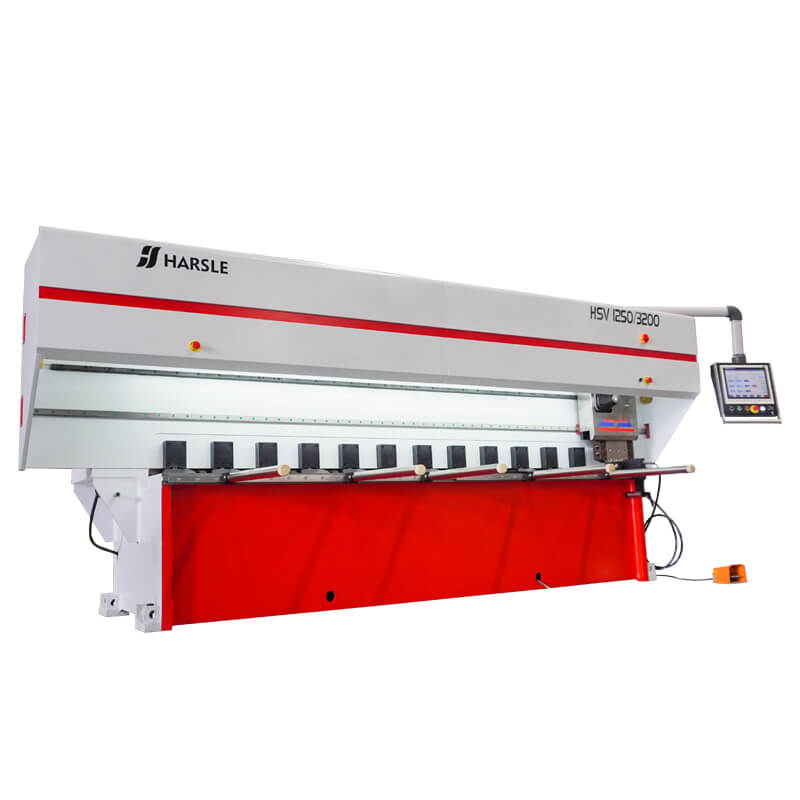

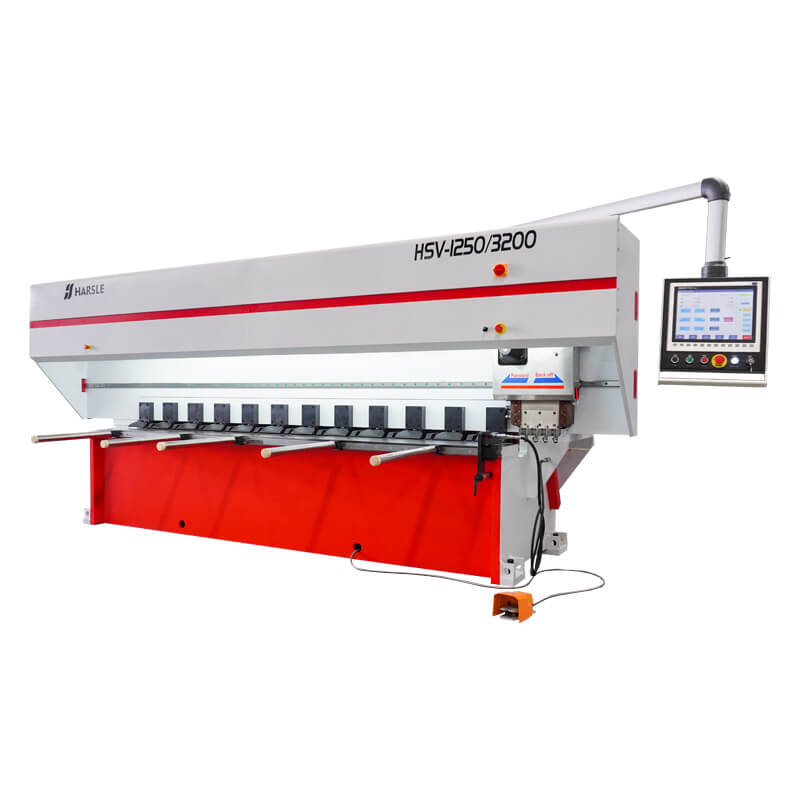

La ranuradora en V vertical HARSLE HSV-1250T3200 está equipada con el controlador de pantalla táctil HUST CNC A60, y el husillo de bolas de precisión como componente de transmisión de potencia presenta las características de alta precisión de procesamiento.La máquina tiene control de motor servo de 3 ejes y realiza una operación totalmente automática después de la programación.El sistema de sujeción neumático presenta una velocidad de sujeción rápida.Todos esos diseños mejoran ampliamente la precisión。

Primero adopte el método de ranurado en V vertical (o corte en V) en la lámina de metal, luego doble la lámina de metal ranurada en varios ángulos y formas mediante las prensas plegadoras con molde general o molde especial.

La pieza de trabajo producida con esta técnica tiene un radio de curvatura pequeño, sin cambios de color evidentes y requisitos de fuerza de flexión pequeños que hacen que la pieza de trabajo de chapa metálica sea más hermosa.Además, reduce el error de rectitud del borde redondeado de las piezas de trabajo largas y estrechas, y la prensa plegadora y las herramientas comunes se pueden usar para doblar la pieza de trabajo con formas de sección complicadas.

Parámetros técnicos

No.ModeloVHS
1Capacidad de mecanizadoMaterialSTS304 y Q235
Longitud3200 mm
Ancho1500 mm
Espesor0,4 mm-6 mm
máx.Profundidad de ranurado3 mm
2Especificaciones CNCTipo de controlControl CNC de 3 ejes (X, Y, Z)
MostrarPantalla a color LCD HD de 10 pulgadas
Capacidad de memoria99 grupos, 9999 canales/grupo (extensión de tarjeta SD adicional)
Sistema de trabajoHusillo de bolas/guía lineal/cremallera y piñón
3Velocidad de mecanizadoeje x0-90 m/min
eje Y20m/mm
Eje20m/mm
4Precisión de mecanizadoPrecisión del eje X0,01 mm
Precisión del eje Y0,01 mm
Precisión del eje Z0,01 mm
5Modo de conduccióneje xServomotor de 4.5KW
eje YServomotor de 2KW
Eje ZServomotor de 1KW
6Dispositivo de sujeciónNeumático0.3-0.6Mpa
7Planitud de la mesa de trabajo0,02 mm
8enfriamiento de la mesa de trabajo
9DimensionsLongitud5000 mm
Ancho2750 mm
Altura2100 mm
Peso1050kg

Detalles de producto

ranuradora en Vranuradora en Vranuradora en V
