Prensas Hidráulicas Y Mecánicas

La prensa (incluyendo punzonadora y prensas hidráulicas) es una prensa versátil con una estructura sofisticada. Tiene una amplia gama de usos y alta eficiencia de producción. La prensa se puede utilizar ampliamente en procesos de corte, punzonado, corte, doblado, remachado y conformado. Al aplicar una fuerte presión a la pieza de metal, el metal se deforma asépticamente y se fractura para procesarlo en partes. Cuando la prensa mecánica está funcionando, el motor impulsa la polea grande a través de la correa trapezoidal y acciona el mecanismo deslizante del cigüeñal a través del par de engranajes y el embrague, de modo que el control deslizante y el punzón vayan hacia abajo. Una vez completada la prensa mecánica, el control deslizante se desplaza hacia arriba, el embrague se desacopla automáticamente y la automática del cigüeñal se enciende para detener el control deslizante cerca del punto muerto superior.

Prensa hidráulica y prensa mecánica.

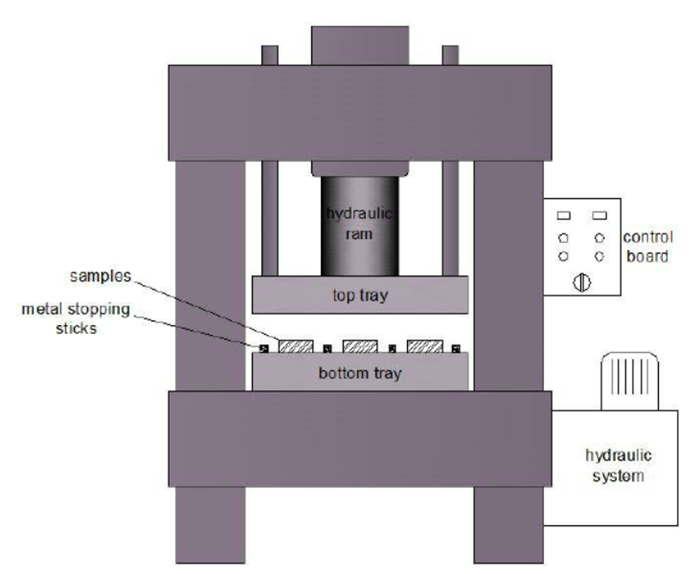

⑴ El principio de funcionamiento de la prensa hidráulica:

Las áreas de los émbolos grande y pequeño son S2 y S1 respectivamente, y las fuerzas sobre los émbolos son F2 y F1 respectivamente. Según el principio de Pascal, la presión de un líquido cerrado es igual en todas partes, es decir, F2/S2=F1/S1=p; F2=F1(S2/S1). Representa el efecto de ganancia de presión hidráulica. Al igual que la ganancia mecánica, la fuerza aumenta, pero el trabajo no gana. Por lo tanto, la distancia de movimiento del émbolo grande es S1/S2 veces la distancia de movimiento del émbolo pequeño.

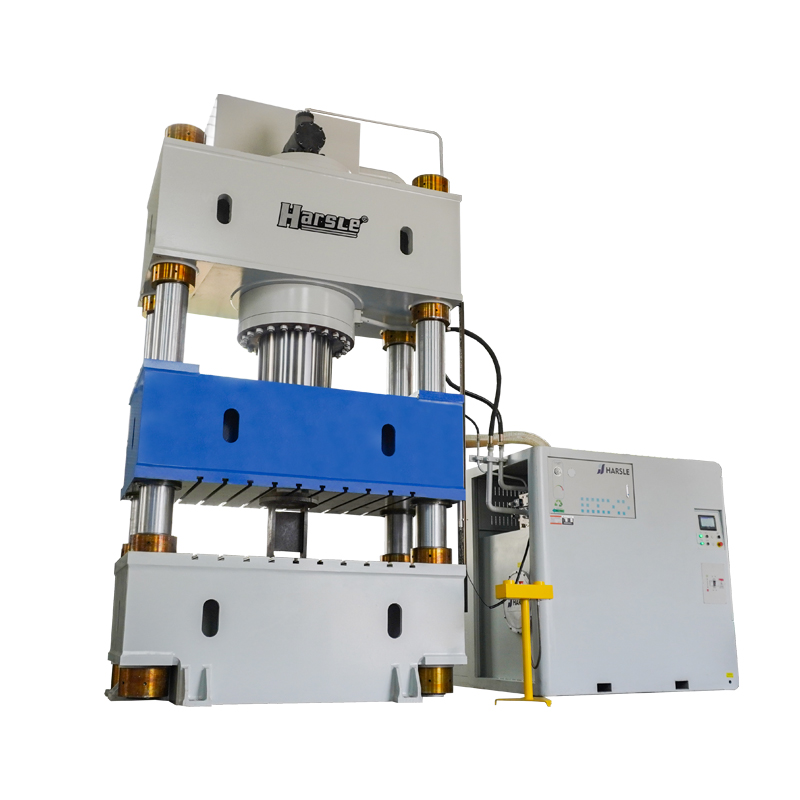

El principio básico es que la bomba de aceite suministra aceite hidráulico al bloque de válvulas de cartucho integrado y distribuye el aceite hidráulico a la cavidad superior o inferior del cilindro a través de varias válvulas unidireccionales y válvulas de alivio, y mueve el cilindro bajo la acción. de aceite a alta presión. Una prensa hidráulica es un dispositivo que utiliza líquido para transmitir presión. Cuando la presión del líquido se transfiere en un recipiente cerrado, se sigue la ley de Pascal. El sistema de transmisión hidráulica de la prensa hidráulica de cuatro columnas consta de un mecanismo de potencia, un mecanismo de control, un mecanismo ejecutivo, un mecanismo auxiliar y un medio de trabajo. El mecanismo de potencia suele utilizar una bomba de aceite como mecanismo de potencia, que generalmente es una bomba de aceite de producto. Para cumplir con los requisitos de velocidad de movimiento del actuador, se selecciona una bomba de aceite o varias bombas de aceite.

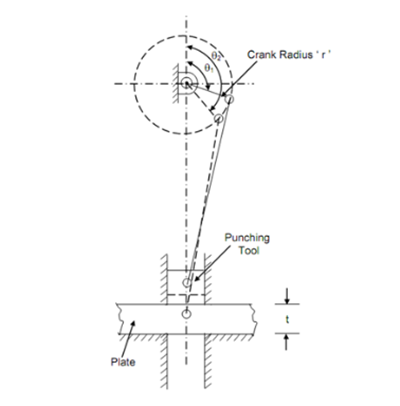

⑵Principio de la prensa mecánica:

Cuando la prensa mecánica está funcionando, el motor impulsa la polea grande a través de la correa trapezoidal y acciona el mecanismo deslizante del cigüeñal a través del par de engranajes y el embrague, de modo que el control deslizante y el punzón vayan hacia abajo. Una vez completado el trabajo de forjado, el bloque deslizante se mueve hacia arriba, el embrague se desacopla automáticamente y el freno del cigüeñal se activa para detener el bloque deslizante cerca del punto muerto superior.

Cada mecanismo deslizante de manivela se denomina 'punto'. La prensa mecánica más simple utiliza un tipo de punto único, es decir, solo hay un mecanismo deslizante de manivela. Algunas prensas mecánicas de gran superficie de trabajo utilizan puntas dobles o de cuatro puntas para que la superficie inferior del control deslizante se esfuerce uniformemente y se mueva suavemente.

La carga de la prensa mecánica es de impacto, es decir, el tiempo de trabajo de forjado es muy corto en un ciclo de trabajo. La potencia máxima a corto plazo es más de diez veces mayor que la potencia media, por lo que se instalan volantes en el sistema de transmisión. Después de arrancar el motor seleccionado de acuerdo con la potencia promedio, el volante funciona a la velocidad nominal para acumular energía cinética. Después de que el punzón hace contacto con la pieza en bruto para comenzar a forjar, la potencia motriz del motor es menor que la carga, la velocidad se reduce y el volante libera la energía cinética acumulada para compensar. Una vez finalizado el trabajo de forjado, el volante acelera nuevamente para acumular energía cinética para el siguiente uso.

Hay un enclavamiento mecánico o eléctrico entre el embrague y el freno de la prensa mecánica para garantizar que el freno se deba soltar antes de activar el embrague y que el embrague se deba soltar antes de aplicar el freno. El funcionamiento de la prensa mecánica se divide en avance lento, de carrera única y continuo, la mayoría de los cuales se realizan controlando el embrague y el freno. La longitud de la carrera del control deslizante permanece sin cambios, pero la distancia entre la superficie inferior y la superficie de trabajo se puede ajustar mediante el tornillo.

Durante la producción, es posible exceder la fuerza de trabajo nominal de la prensa. Para garantizar la seguridad del equipo, a menudo se instalan dispositivos de protección contra sobrecargas en la prensa. Para garantizar la seguridad personal del operador, se instala en la prensa un dispositivo de protección personal fotoeléctrico o de operación con dos manos.
