Lo tipico prensa hidráulica El mecanismo de la máquina incluye principalmente el tipo de tres vigas y cuatro columnas, el tipo desplegable de dos columnas, el tipo de marco y el tipo de un solo brazo, entre los cuales la prensa hidráulica de tres vigas y cuatro columnas es la forma común de máquina hidráulica de uso general.

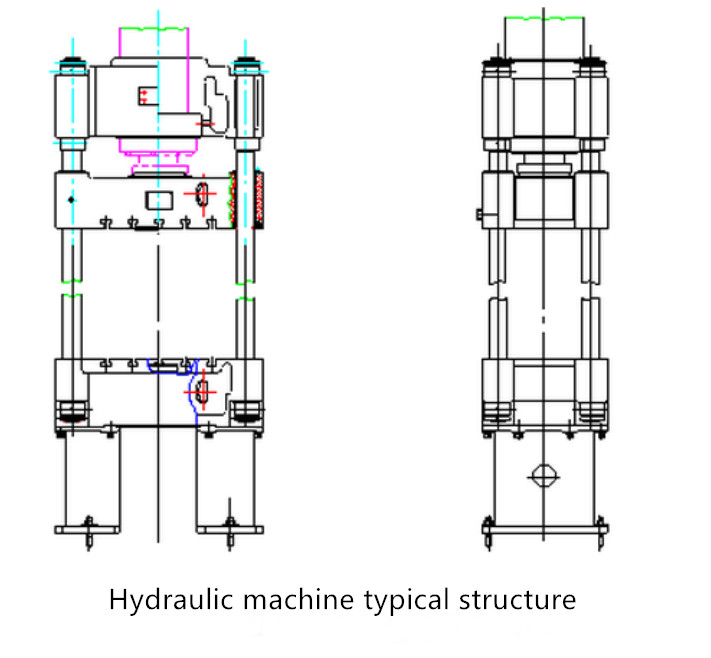

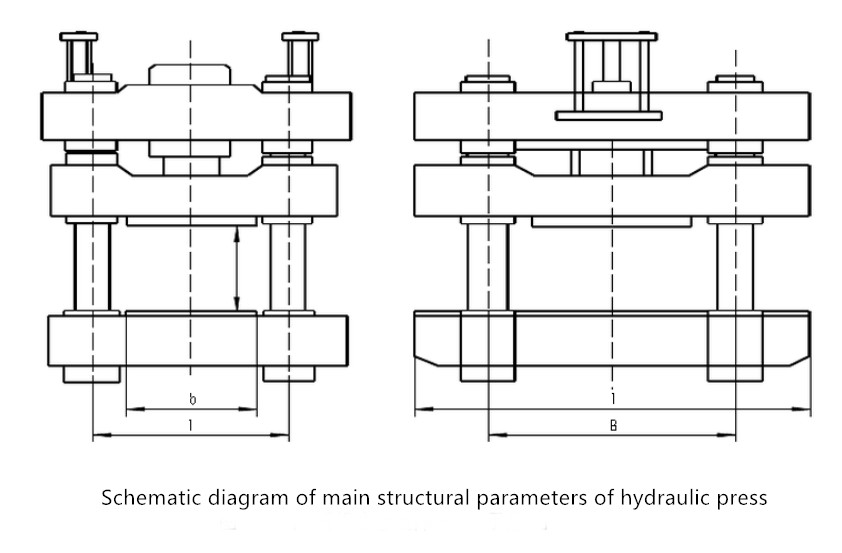

En la figura se muestra la estructura de la máquina hidráulica de cuatro columnas y tres vigas 300.Consta de una viga superior, una viga inferior, cuatro columnas y 16 tuercas interiores y exteriores para formar un marco cerrado.El bastidor está sometido a toda la carga de trabajo.El cilindro de trabajo está fijado en la viga superior y el cilindro de trabajo tiene un émbolo de trabajo conectado a la viga móvil.

La viga móvil está guiada por 4 columnas y oscila entre las vigas superior e inferior.Se fija un yunque superior debajo de la viga móvil y el yunque inferior se fija en el banco de trabajo con la viga inferior.Cuando el líquido a alta presión ingresa al cilindro de trabajo, se genera una gran presión sobre el émbolo, y el émbolo, la viga móvil, el yunque superior y el yunque superior se empujan hacia abajo para provocar la deformación plástica de la pieza de trabajo entre la parte superior y la inferior. yunques.Al mismo tiempo, el movimiento de retorno se realiza una vez finalizado el trabajo.

Estructura típica de la máquina hidráulica.

Los componentes principales de la prensa hidráulica de 3 vigas y 4 columnas son:

1. Columna: La columna es el principal miembro de soporte del marco y el principal miembro receptor de fuerza, y también es el miembro guía de la viga móvil.Por lo tanto, la columna tiene el requisito de alta resistencia, rigidez y precisión.Los materiales utilizados en la columna, las dimensiones estructurales, la calidad de fabricación y conexión con la viga, el grado de precarga, etc. tienen una gran influencia en el rendimiento de trabajo e incluso en la vida útil de la máquina hidráulica.

La columna suele estar hecha de los siguientes materiales: acero 35, acero 45, 40Cr, 20MnV, 20MnSiMo y similares.


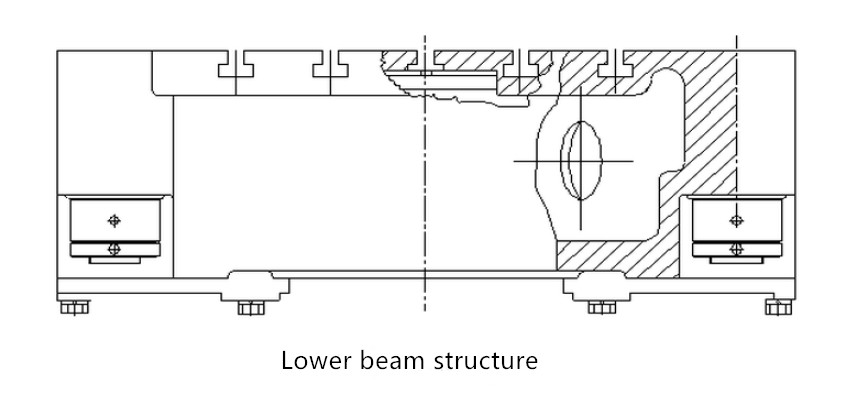

2. Viga: La viga incluye la viga superior, la viga inferior y la viga móvil, que son partes importantes de la máquina hidráulica.Debido al gran tamaño del contorno de la viga, para ahorrar metal y reducir peso, generalmente se forma una estructura hueca en forma de caja y se agrega una placa de soporte en el medio.Llevar un lugar grande para ayudar a abordar el secreto.Para mejorar la rigidez y reducir la tensión local, la placa auxiliar generalmente se distribuye en forma cuadrada o radial, y se le da forma cilíndrica en un lugar donde se instalan varios cilindros, émbolos y columnas, de modo que la rigidez de la superficie de soporte anular es lo más uniforme posible.Y use la placa viva y la pared exterior para conectarse entre sí.

La viga tiene dos tipos de estructura de fundición y estructura soldada.La viga de la máquina hidráulica mediana y pequeña con lotes grandes es de hierro fundido o acero fundido.En los últimos años, la estructura de soldadura está aumentando y el material es generalmente acero Q235 o 16Mn.

Las vigas de máquinas hidráulicas medianas y pequeñas son en su mayoría estructuras monolíticas, mientras que las vigas de máquinas hidráulicas grandes a menudo se diseñan y combinan debido a las capacidades de fabricación y transporte, y se conectan mediante chavetas y pernos tensores.

Estructura típica de la máquina hidráulica.

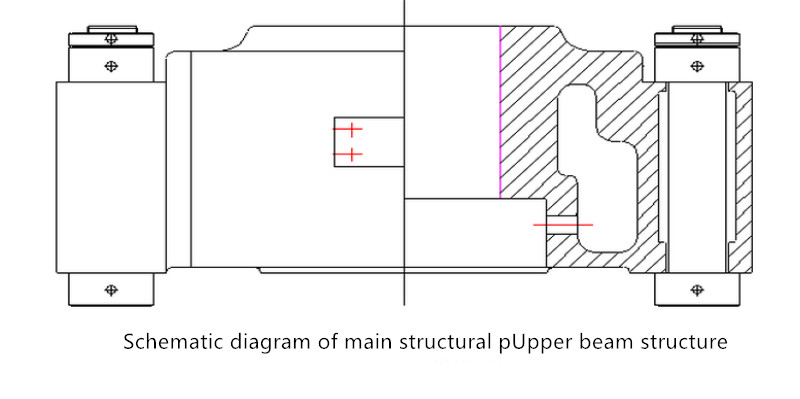

La estructura de la viga superior es como se muestra en la figura.Según la fórmula empírica general, el marco de fundición de la viga superior es generalmente de 0,4 a 0,8 veces la luz de la viga.Aquí, la altura de la viga es h=690 mm y el espesor de pared de la caja de fundición es d=40 mm.El espesor de la placa es d=40mm.

Estructura típica de la máquina hidráulica.

Estructura típica de la máquina hidráulica.

3. Cálculo de correlación del haz móvil.

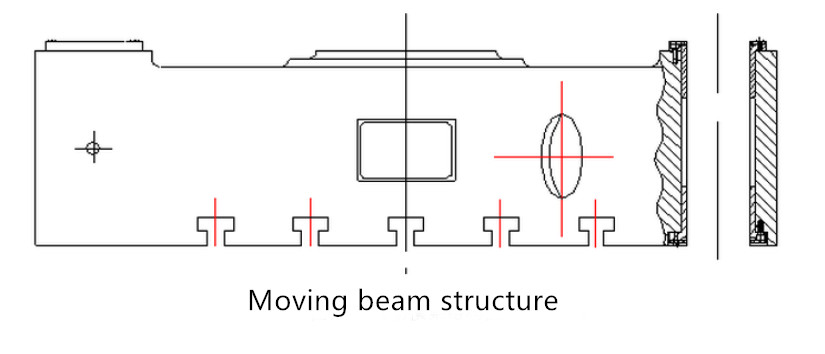

La estructura de viga móvil se muestra en la figura.La altura de la viga móvil es generalmente de 0,3 a 0,5 veces la luz de la caja.Aquí, la altura de la caja de viga móvil es 450 mmh, el espesor de pared de la caja de fundición de viga móvil es a=40 mm y el espesor de la placa de soporte es b.=40 mm.

Estructura típica de la máquina hidráulica.
