Dobladora de Introducción

Vistas:83     Autor:Editor del sitio     Hora de publicación: 2024-05-09      Origen:Sitio

Preguntar

● Vídeo


Descripción de la máquina dobladora

Una plegadora es un equipo versátil y esencial que se utiliza en la industria de fabricación de metal para doblar láminas y materiales en placas, más comúnmente láminas de metal.Consiste en un par de herramientas llamadas punzón y matriz, que dan forma al metal en varios ángulos y formas.


Normalmente, nuestra empresa dispone de varios tipos de frenos, como mecánicos, neumáticos, hidráulicos y servoeléctricos.Como producto típico, plegadora hidráulica Puede doblar varias placas.Esta máquina dobladora hidráulica puede satisfacer los requisitos de muchas piezas de trabajo mediante el cambio de moldes.La estructura incluye principalmente el soporte, el banco de trabajo y la placa de sujeción.El banco de trabajo está sobre un soporte y consta de una base y una abrazadera.La base está conectada a la placa de sujeción a través de una bisagra y la base está compuesta por una carcasa, una bobina y una placa.Cuando se utiliza una plegadora hidráulica, la bobina se enciende mediante un conductor.Después de encenderse, la abrazadera genera fuerza de flexión para realizar la flexión de placas de acero.

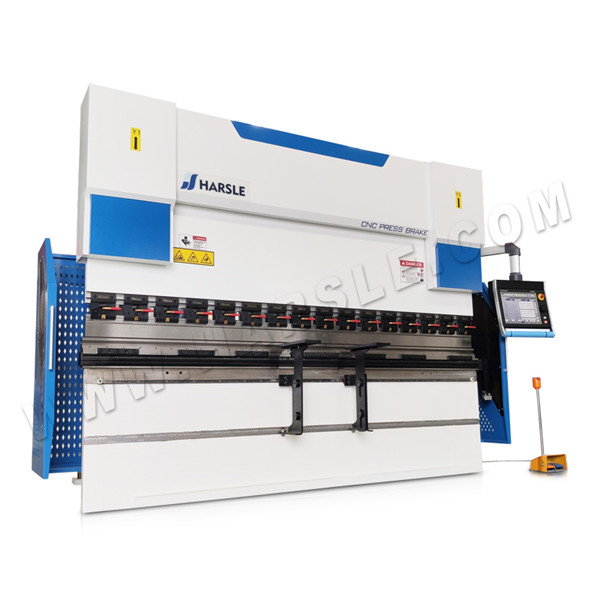

máquina de doblado

Uso

La prensa plegadora hidráulica se puede aplicar para fabricar tanques de calderas, canales de aire acondicionado, cubiertas de chapa metálica, piezas de trabajo en forma de cono, etc. Se usa ampliamente en la fabricación de metales, construcción marina y naval, vasallos de presión y molinos de viento.


1. Doblar chapa metálica: El uso más común de una plegadora es doblar chapa metálica en varios ángulos y en diferentes formas, como formas de U, formas de V y canales.El ángulo de curvatura está determinado por las herramientas y la profundidad a la que la herramienta punzonadora fuerza el metal hacia el interior del troquel.


2. Formar cajas y recipientes: Las plegadoras son ideales para crear cajas, recipientes y otras formas tridimensionales complejas.Este proceso puede implicar varias operaciones para conseguir la forma final.


Fabricación de soportes y marcos: se utiliza ampliamente para formar soportes, marcos y componentes estructurales que son parte integral de la construcción y la maquinaria.


3. Producción de curvaturas complejas: Con herramientas especializadas, las prensas plegadoras pueden realizar operaciones de curvatura complejas, incluidas bridas de retorno y sobreflexión, que son fundamentales en la fabricación de alta precisión.


4. Creación de prototipos y fabricación personalizada: debido a su flexibilidad y precisión, una plegadora se usa comúnmente para crear prototipos de nuevos productos y fabricación personalizada donde se requieren formas personalizadas.


Características

Capacidad de flexión: Capacidad de la máquina para manejar diferentes espesores y tipos de metal, lo que determina su idoneidad para tareas específicas.


Fuerza de flexión:La fuerza máxima que la máquina puede aplicar a una pieza de trabajo, generalmente medida en toneladas, que afecta la capacidad de la máquina para doblar metales más gruesos o más resistentes.


Longitud y ancho de plegado: Se refiere a las dimensiones máximas de láminas metálicas que la máquina puede doblar efectivamente.


Sistema de control: En las máquinas CNC, el sistema de control es crucial para programar las operaciones de plegado, incluidos ángulos, secuencias y dimensiones, y a menudo incluye pantallas táctiles e interfaces gráficas.


Controles simples y flexibles

Utilizando un conveniente panel de control de interruptores múltiples o un interruptor de pie completamente protegido de 3 posiciones, la plegadora hidráulica es simple y flexible de controlar.


Versatilidad

La plegadora hidráulica presenta una carrera larga y de tonelaje completo.La longitud es ajustable y la velocidad es seleccionable.Además, puedes ajustar la altura para carreras cortas.Dos velocidades son estándar y tres velocidades con velocidad baja infinitamente ajustable son opcional.Esta opción evita un mal funcionamiento repentino durante las operaciones de la máquina dobladora hidráulica.


Fácil mantenimiento del sistema hidráulico

El colector del conjunto de plegadora hidráulica ahorra espacio y facilita el reemplazo de muchos componentes.La conveniente altura de trabajo facilita la operación.


Control

Pistón del hidráulico máquina de doblado se detiene en el punto de referencia durante cada golpe.Los gabinetes del gabinete de control principal de la prensa plegadora hidráulica están montados en el marco lateral.Contienen motor magnético y no reversible, Arrancador y circuito de control 110/120v.


●Tipos de prensa plegadora

Prensa plegadora manual

Prensa plegadora manual

Es el más común entre las plegadoras.


Se requieren plegadoras manuales para ajustar manualmente las dimensiones y ángulos de plegado cuando se usan.La prensa plegadora manual también contiene una mesa de trabajo, soportes y la placa de sujeción.Sobre soportes también se monta la mesa de trabajo, que consta de una base y una placa de presión.


Las plegadoras manuales tienen un funcionamiento mucho más complejo que otros tipos de plegadoras, por lo que es necesario realizar una producción en masa después de confirmar el tamaño y los ángulos de flexión.Cuando termine un lote de producción en masa, ajuste el tamaño de doblado y los ángulos de doblado para continuar la producción.


Prensa plegadora hidráulica

Prensa plegadora hidráulica


Clasificada por sincronización, la plegadora hidráulica se puede dividir en plegadora de sincronización de torsión, plegadora híbrida y plegadora de sincronización hidráulica eléctrica.


Clasificada por movimiento, la prensa plegadora hidráulica se puede dividir en: Prensa plegadora de movimiento ascendente, plegadora de movimiento descendente.


La prensa plegadora hidráulica contiene soportes, mesa de trabajo y placa de sujeción.La mesa de trabajo se coloca sobre soportes y consta de base y placa de presión.La base está conectada con la placa de sujeción mediante una bisagra y se compone de carcasa, bobina y placa de cubierta.La bobina se coloca en el hueco de la carcasa mientras que la parte superior del hueco se cubre con una cubierta.


Prensa plegadora CNC

Prensa plegadora CNC


Prensa plegadora CNC Es un tipo de prensa plegadora que realiza la función de doblado controlando la carrera del deslizador y el tope trasero.


Cuando utilice la plegadora CNC, solo necesita ingresar el número de piezas de la pieza de trabajo que se requiere para doblar, así como el ángulo de plegado para cada paso, la plegadora CNC terminará de doblarse de acuerdo con los pasos que acaba de configurar en el controlador.


La plegadora CNC avanzada adopta principalmente un sistema servo hidroeléctrico y una regla de rejilla para formar un control de circuito cerrado.Presenta una alta precisión de control, así como precisión de flexión y precisión de reposicionamiento.


El funcionamiento de la plegadora CNC puede ser flexible, se pueden doblar placas de gran longitud con una plegadora en tándem y fabricar piezas de trabajo cortas con una plegadora normal, lo que no solo mejora el índice de utilización de la plegadora sino que también reduce el consumo de energía.


Ventajas de la dobladora hidráulica

1. La prensa plegadora hidráulica adopta una estructura totalmente soldada de acero, por lo que tiene suficiente resistencia y buena rigidez.


2. La máquina dobladora hidráulica utiliza transmisión hidráulica.Los cilindros de las máquinas herramienta en ambos extremos se colocan sobre el bloque deslizante.


3. Los bloques deslizantes y los ejes de torsión dotan a la prensa plegadora hidráulica de movimientos bien sincronizados durante el trabajo.


4. Utilizando una estructura mecánica, la máquina dobladora hidráulica es estable y confiable.


5. El motor de carrera de la prensa plegadora hidráulica es ajustable mecánicamente y se combina con un ajuste fino manual.Los datos se muestran por contador.


6. La máquina dobladora hidráulica cuenta con un mecanismo de compensación de deflexión de cuña para garantizar una alta precisión de doblado.


7. La plegadora hidráulica está justificada por el sistema de calidad ISO9001:2008.Cada paso del procesamiento debe estar bajo estricta inspección para garantizar que el porcentaje de aprobación sea de hasta el 98 %, incluido el mecanizado de acabado, el ensamblaje, la pintura, la entrega a fábrica, etc.


Nuestra empresa cuenta con una completa serie de equipos de prueba para máquinas dobladoras hidráulicas, como medidores de resistencia de aislamiento, probadores de dureza, probadores de resistencia a tierra, probadores de compresión, medidores de nivel de sonido, medidores de temperatura digitales, medidor de nivel, etc


Nuestra empresa garantiza servicios de asesoramiento técnico permanente.El período de garantía para la plegadora hidráulica es de un año.


Componentes

1. Parte deslizante

Al adoptar una transmisión hidráulica, la parte deslizante de la plegadora hidráulica está compuesta por un bloque deslizante, un cilindro de aceite y un ajuste mecánico de parada.Los cilindros de aceite de la máquina dobladora hidráulica en ambos extremos están fijados en el Marco, y el bloque mecánico es controlado por el sistema CNC para ajustar el valor.


2. Plataforma operativa

Manipulada por una caja de botones, la plataforma operativa de la plegadora hidráulica hace que el motor se mueva hacia adelante y hacia atrás.La distancia de movimiento está controlada por el sistema CNC y la lectura más pequeña es de 0,01 mm (las posiciones delantera y trasera están configuradas con final de carrera).


Sistema de sincronización

El sistema de sincronización de la máquina dobladora hidráulica está compuesto por un eje de torsión, un brazo oscilante y cojinetes de articulación.Esta máquina precisa es estable en estructura y rendimiento.Su tope se ajusta mediante motor.El número está controlado por Sistema CNC.


Estructura del material del bloque

El material del bloque de la prensa plegadora hidráulica utiliza un motor y el tamaño del bloque se controla mediante un sistema de control numérico.


Atención

Respete estrictamente los procedimientos de operación de seguridad de la máquina dobladora hidráulica.


Antes de poner en marcha la plegadora hidráulica, se deben comprobar cuidadosamente el motor, el interruptor, el cableado y la conexión a tierra.Revisar la estación de control del equipo y el botón para que estén en la posición correcta.


Verifique la relación de contacto del troquel superior e inferior y la consistencia.Compruebe si el dispositivo de posicionamiento de la máquina dobladora hidráulica cumple con los requisitos.


Cuando la patineta superior y el eje de ubicación de la plegadora hidráulica no estén en su punto original, reinícielos a su estado original.


Mantenga la máquina funcionando durante minutos después del lanzamiento y deje que la placa deslizante superior permanezca en movimiento durante 2 o 3 rondas.Si surge algún ruido anormal o multifunción, deje de hacer funcionar la máquina y resuelva los problemas de multifunción.


Se necesita una persona especial para comandar toda la operación para que los operadores y los trabajadores de alimentación de material puedan cooperar bien.Sólo después de asegurarse de que todos los trabajadores están en el área de seguridad, este comandante puede transmitir el mensaje de que doblarse está empezando.


Los materiales en láminas deben compactarse lo suficiente para evitar que los trabajadores sufran lesiones debido a las láminas deformadas.Cuando la máquina dobladora hidráulica está funcionando, no se permite que las personas se paren en la parte trasera de la máquina.Está estrictamente prohibido aplastar la placa sólo por un extremo.


Si las piezas de trabajo o los moldes no están colocados correctamente, deje de hacer funcionar la prensa hidráulica y reemplácelos en las posiciones correctas.Además, está prohibido tocar y sustituir las piezas o moldes cuando la máquina esté en funcionamiento.


Para evitar daños a la máquina, no se permite procesar materiales en láminas que superen la capacidad de doblado de la máquina, como láminas de hierro ultragruesas, láminas de acero templado, acero aleado de grado, acero cuadrado, etc.


Verifique la relación de contacto de los moldes superior e inferior.

①Si ocurre una falla, detenga inmediatamente la prensa plegadora hidráulica, verifique el problema y elimine las fallas oportunamente.


②Antes de cerrar, se debe colocar un bloque de madera en el troquel inferior en la parte inferior de ambos lados del cilindro, para deslizar el troquel superior hacia este bloque.


③Salga primero del sistema de control del programa y luego corte el suministro de energía.


Mantenimiento y reparación

Antes del mantenimiento o limpieza, la máquina dobladora hidráulica debe apagarse y el troquel superior debe estar alineado con el troquel inferior.Si desea abrir la plegadora hidráulica o realizar otra operación, esta máquina debe ser cambiado al modo manual para garantizar la seguridad.Los detalles son los siguientes:


1. Línea de aceite hidráulico

①El nivel de aceite debe comprobarse cada semana.Si el nivel de aceite está por debajo de la ventana de aceite, debe agregar aceite hidráulico según los requisitos.


②Antes de cambiar el aceite de la máquina dobladora hidráulica, se debe limpiar el tanque de aceite.


③La temperatura del aceite debe mantenerse entre 35 ℃ y 60 ℃, y no más de 70 ℃.Si la temperatura del aceite es más alta, se dañará la calidad del aceite y los auxiliares.


④El aceite hidráulico L-HM46 de la marca Changcheng está disponible en esta plegadora hidráulica.


⑤En una máquina dobladora hidráulica nueva, el aceite debe cambiarse después de 2000 horas de funcionamiento.En los próximos días, se deberá cambiar el aceite después de trabajar entre 4000 y 6000 horas.El tanque de aceite debe limpiarse al cambiar el aceite.


2. Filtrar

①Una vez que cambie el aceite, el filtro de la plegadora hidráulica debe cambiarse o limpiarse a fondo.


②Cuando la máquina dobladora hidráulica suena la alarma, se debe cambiar el filtro.


③El filtro de aire en el tanque de aceite debe revisarse y limpiarse cada 3 meses.Y debe reemplazarse cada 1 año.


3. Componentes hidráulicos

① Limpie mensualmente los componentes hidráulicos (placa base, válvula, motor, bomba, tubería, etc.) de la prensa plegadora hidráulica para evitar que entre suciedad al sistema y no se pueda utilizar el limpiador.


②Después de usar una máquina dobladora hidráulica nueva durante un mes, verifique que la curvatura del tubo de aceite no esté deformada; si hay alguna anomalía, debe cambiarse.Después de un mes más, apriete la unión de todos los accesorios.Haciendo este trabajo, La prensa plegadora hidráulica debe estar apagada, entonces el sistema quedará sin presión.
