Estructuras de máquinas de corte por láser

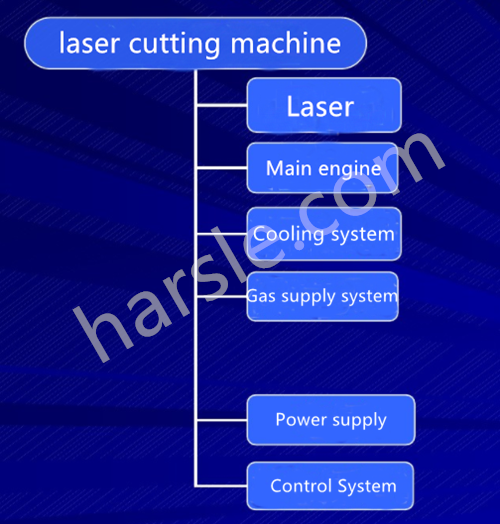

La composición del máquina de corte por láser:

1.Láser.

2. La ruta óptica y la estructura mecánica que impulsa y soporta la ruta óptica se denominan colectivamente motor principal.

3. Sistema de refrigeración.

4. Sistema de suministro de gas.

5. Fuente de alimentación.

6. Sistema de control.

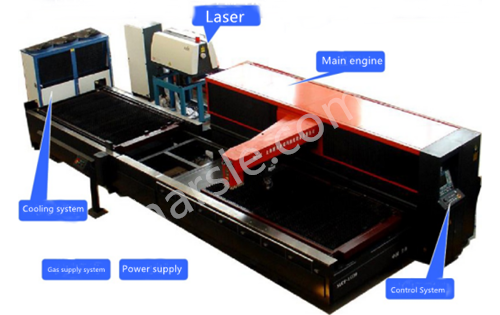

La composición de la máquina de corte por láser.

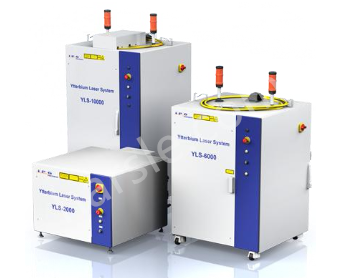

láser IPG

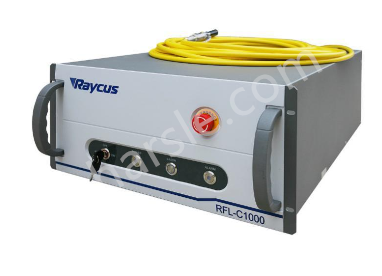

Láser Raycus

Sistema de suministro de gas:

Incluido:

1.Fuente de aire: aire embotellado, aire comprimido.

2.Filtro.

3. Tubería.

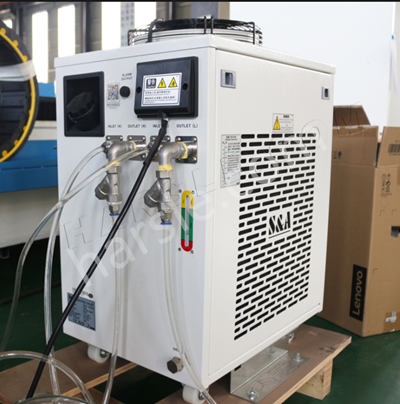

Sistema de refrigeración.

Fuente de alimentación.

1. La estabilidad del voltaje trifásico es ±5%.

2.El desequilibrio de poder es del 2,5%.

Sistema de control.

1.Coordinar todo el sistema.

2.Controlar el procesamiento láser.

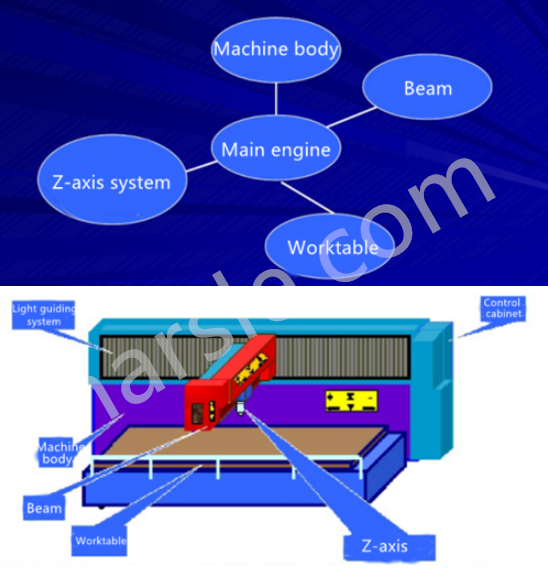

Estructura del motor principal.

La máquina de corte por láser CNC es un dispositivo integrado de luz, máquina y electricidad, que se compone principalmente de las siguientes partes.

Cuerpo de la máquina:

Estructura y características:

1.El cuerpo de la máquina está soldado, con buena rigidez, estabilidad y resistencia a los golpes.

2.El dispositivo de movimiento adopta un husillo de bolas de precisión, una transmisión de guía lineal y un dispositivo de advertencia de tornillo exclusivo para garantizar la precisión de la máquina.

3.El riel guía de la máquina y el tornillo de avance están cerrados con una cubierta protectora corrugada para evitar el polvo y otros tipos de contaminación.

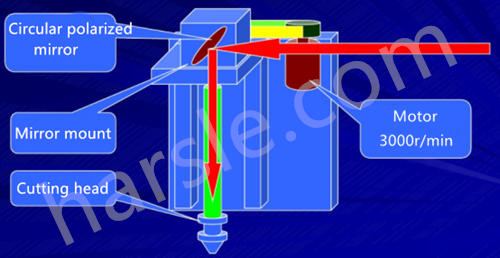

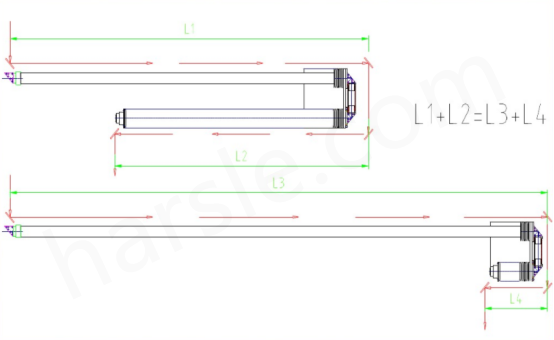

4.De acuerdo con las características de rendimiento del láser, el sistema de compensación de la trayectoria óptica se selecciona para garantizar una alta calidad de corte en cualquier posición, independientemente del láser del dispositivo.

Estructura y características:

1.El interior de la viga está especialmente diseñado para garantizar la rigidez de la viga.

2.La transmisión de la viga (eje Y) adopta un husillo de bolas de precisión y una transmisión de guía lineal y utiliza un dispositivo de advertencia de tornillo para garantizar que la máquina mantenga una alta precisión.

3.El extremo de la viga está equipado con un botón de operación, que es conveniente para que el operador realice una operación simple en cualquier posición donde corre la viga, y puede detener inmediatamente la máquina cuando ocurre una emergencia.

4. Se coloca una señal anticolisión en la posición visible de la viga.

Eje Z

La mayoría de las piezas mecánicas del eje Z están hechas de aluminio para reducir el peso de los componentes y lograr un buen rendimiento dinámico.

Motor principal - Eje Z - cabezal de corte

El cabezal de corte se divide en:

1.Cabezal de corte por electrofusión

2.Cabezal de corte inductivo

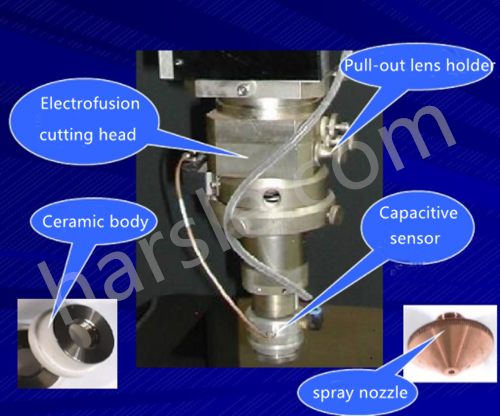

Motor principal - Eje Z - Cabezal de corte por electrofusión

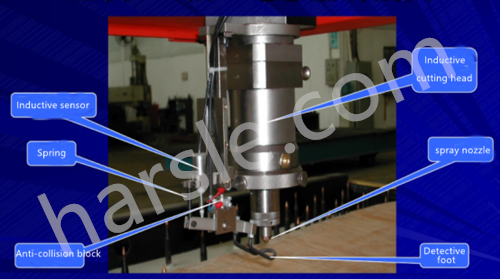

Motor principal - Eje Z - Cabezal de corte inductivo
