Estructura principal y principio de funcionamiento de la máquina dobladora

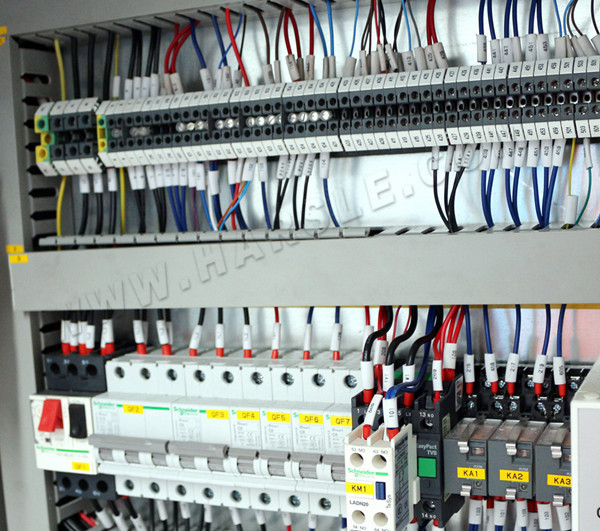

Sistema eléctrico

1) La máquina herramienta utiliza una fuente de alimentación trifásica de cuatro hilos de 380 V.

2) El circuito de control adopta tecnología avanzada de control PLC dedicada hidráulica, que tiene una vida más larga y una mayor capacidad antiinterferencias.

3) Viene con un interruptor de pie móvil de proximidad de desarrollo propio.

4) Los componentes y materiales eléctricos y electrónicos cumplen con las normas nacionales.

5) El circuito principal del motor está provisto de protección contra cortocircuito, sobrecarga y pérdida de fase.

6) Se instala un dispositivo de apertura de puerta y apagado entre la puerta de la caja eléctrica y el gabinete para garantizar una operación y mantenimiento seguros.

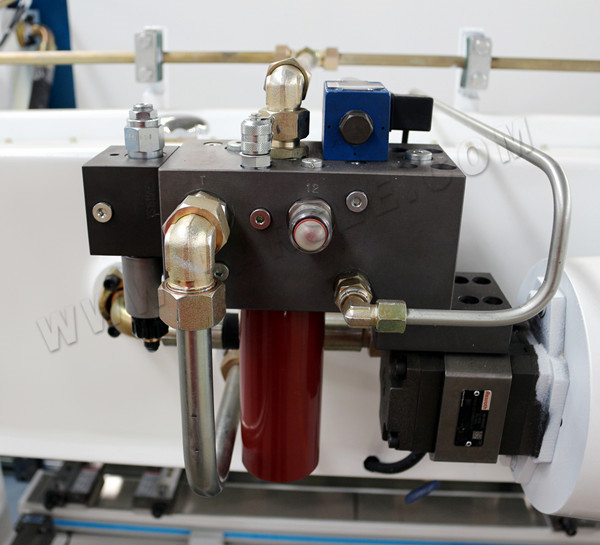

Sistema hidráulico y acción deslizante

1) La bomba de aceite utiliza una bomba de engranajes internos de alta presión con presión estable, movimiento estable y bajo nivel de ruido.

2) El sistema hidráulico utiliza un grupo de válvulas hidráulicas integradas, de tamaño pequeño, peso ligero, rendimiento confiable y apariencia hermosa.

3) Operación y control simples, alto grado de automatización, fácil de lograr protección contra sobrecarga y proteger el equipo.

4) Cuando la máquina herramienta tiene una carga subestimada, la presión es estable y la precisión es alta.

5) El control deslizante realiza una serie de acciones como acelerar, reducir la velocidad, mantener la presión, descargar y retroceder bajo la acción conjunta del aceite y la electricidad.

Estructura de la máquina:

1) Estante

El marco está soldado con placas de acero en una estructura de marco y, después del tratamiento de envejecimiento por vibración, la rigidez es buena;El marco se compone de paneles de pared izquierdo y derecho, deslizadores, bancos de trabajo y tanques de combustible.Los bancos de trabajo están debajo de los paneles de pared izquierdo y derecho, y los tanques de combustible están arriba.

2) Control deslizante

La corredera está hecha de una placa entera de acero y se fija con los dos cilindros de aceite a través de un eje de conexión.Bajo la acción combinada del sistema hidráulico y el sistema eléctrico, el control deslizante puede acelerar, ralentizar, trabajar, mantener la presión y retrasar, una serie de acciones de descarga y retorno;el movimiento sincronizado de la corredera se realiza a través del eje de torsión y el mecanismo excéntrico.

3) Soporte delantero y tope trasero

El dispositivo de carga frontal está instalado en el banco de trabajo y su posición se puede ajustar manualmente;El tope trasero se fija en la parte posterior de la mesa y el sistema eléctrico lo posiciona con precisión y rapidez.El tope trasero es accionado por un husillo de bolas y guiado por un eje óptico.La transmisión es estable y la precisión de ajuste es alta.

4) molde

El molde superior se fija sobre la corredera a través de una plantilla de conexión;

Al ajustar las posiciones de los hierros oblicuos en la placa de empalme, la abertura del troquel del molde superior puede obtener una curva específica en toda la longitud de la máquina para compensar la desviación de la mesa y el deslizador cuando la máquina está cargada.Mejore la precisión de plegado de la pieza de trabajo.
