presiona el freno

Número Navegar:23     Autor:Editor del Sitio     publicar Tiempo: 2018-06-08      Origen:motorizado Su mensaje

Abstracto

  LA DIVULGACIÓN SE REFIERE A UN FRENO DE PRENSA QUE COMPRENDE UN MARCO, UNA CAMA MONTADA EN EL MARCO Y UNA RAMPA ADAPTADA PARA MOVER HACIA LA CAMA. LOS ENLACES MECÁNICOS SE PROPORCIONAN UNO EN CADA EXTREMO DE LA RAM PARA INTERCONECTAR LA RAM CON EL MARCO DE LAPRESIONA EL FRENO. DICHOS ENLACES MECÁNICOS SE MANEJAN SIMULTÁNEAMENTE PARA GARANTIZAR EL MOVIMIENTO PARALELO DE LA RAM HASTA LA CAMA INDEPENDIENTEMENTE DE LA CARGA DESIGUAL DE LA PRENSA. EN UNA REALIZACIÓN PREFERENTE DE LA INVENCIÓN, CADA VINCULACIÓN MECÁNICACONSTITUYE UN MIEMBRO DE PALANCA MONTADO PIVOTAMENTE EN EL MARCO DEL FRENO DE PRESIÓN Y TENIENDO UN EXTREMO DE ELLOS CONECTADO A LA RAM POR MEDIO DE DOS ENLACES UBICADOS UNO A CADA LADO DE LA RAM. EL OTRO FIN DE LOS DOS MIEMBROS DE LA PALANCA SONINTERCONECTADO POR MEDIO DE UNA BARRA ADECUADA Y DICHA BARRA ES OPERADA POR UN ÚNICO DISPOSITIVO OPERATIVO. ADEMÁS, SE SUMINISTRA UNA CUÑA DE AJUSTE ADYACENTE CADA EXTREMO DE LA CAMA PARA INCLINAR LA CAMA.

Imágenes (2)

Presionar el freno (1)Presionar el freno (2)

  Descripción

  Patente de los Estados Unidos Rem Fritsch Montreal, Quebec, Canadá 21 Appl. No. 781,949

  [22] Archivado el 6 de diciembre de 1968

  [45] Patentado el 28 de junio de 1971 [72] Inventor [54] FRENO DE PRENSA 4 Reivindicaciones, 6 Dibujo de las Figs.

  [52] EE. UU. Cl 72/389, 72/448, 72/450 [51] Int. Cl 821d 5/01 [50] Campo de búsqueda ... 72/389,

  Examinador principal-Charles W. Lanham Asistente examinador-Gene P. Abogado de Crosby Raymond A. Robic RESUMEN: La descripción se refiere a una prensa plegadora que comprende un bastidor, un lecho montado en el bastidor y un ariete adaptado para moverse hacia la cama.

Los enlaces mecánicos se proporcionan uno en cada extremo del ariete para interconectar el ariete al marco de la prensa plegadora. Tales enlaces mecánicos se operan simultáneamente para asegurar el movimiento paralelo del pistón hacia la camaindependientemente de la carga desigual de la prensa. En una realización preferida de la invención, cada enlace mecánico comprende un miembro de palanca montado de forma pivotante en el bastidor de la prensa plegadora y que tiene un extremo del mismo conectado al ariete pormedios de dos enlaces ubicados uno a cada lado del ariete. El otro extremo de los dos miembros de palanca está interconectado por medio de una barra adecuada y dicha barra es accionada por un solo dispositivo de funcionamiento. Además, una cuña de ajuste esprovisto adyacente a cada extremo de la cama para inclinar la cama.

  PATENTE ED JUN28 Ian HOJA 2 DE 2 Im == l == ll = Fin. 5

  HIGO. 5

INVI NrUR Rezso FRITSH UN FRENO DE PRENSA. Esta invención se refiere a una prensa plegadora utilizada en la conformación en frío de chapa metálica.

  Los frenos de prensa se usan comúnmente en la industria para doblar chapas de varios anchos. En general, comprenden una cama para recibir la chapa metálica y un ariete que se mueve hacia la cama para formar en frío la chapa metálica colocada enla cama. Con tales máquinas, es muy importante que el movimiento del ariete se mantenga paralelo a la cama. Los sistemas utilizados en la técnica anterior para mover el pistón de los frenos de prensa hacia la cama generalmente incluyen dos cilindros hidráulicosposicionado uno en cada extremo del ariete e interconectado por complicados sistemas de equilibrado para garantizar el movimiento paralelo del ariete con respecto a la cama. Tales sistemas, sin embargo, son complicados y costosos y además noasegurar un movimiento paralelo preciso del ariete. Además, también es conocido proporcionar prensas plegadoras con tornillos de ajuste adecuados que permiten la inclinación del ariete cuando se requiere para realizar trabajos especiales de fadeout. Sin embargo, tales roscadoslos dispositivos de ajuste no siempre son satisfactorios, ya que a menudo se atascan o se deforman.

  Por lo tanto, la característica principal de la invención es proporcionar una prensa plegadora que asegura un movimiento paralelo absolutamente preciso del ariete con respecto al lecho.

  También es una característica de la invención proporcionar un ajuste de inclinación del lecho de la prensa plegadora en lugar del ariete de la misma para evitar un posible atasco y para garantizar que las guías del ariete y el arnés permanezcan perfectamente alineadas.

  La prensa plegadora, de acuerdo con la invención, comprende un bastidor, un lecho montado sobre el bastidor y un ariete adaptado para moverse hacia el lecho. Los enlaces mecánicos se proporcionan uno en cada extremo del ariete para interconectar el ariete almarco de la prensa plegadora Tales enlaces mecánicos se operan simultáneamente para asegurar el movimiento paralelo del pistón hacia el lecho, independientemente de la carga irregular de la prensa.

  En una realización preferida de la invención, los enlaces mecánicos en cada extremo del ariete comprenden un elemento de palanca montado pivotalmente en el bastidor de la prensa plegadora y que tiene un extremo del mismo conectado al ariete por medio de dos eslabonesubicado uno a cada lado del ariete. El otro extremo de los dos miembros de palanca está interconectado por medio de una barra adecuada y dicha barra es accionada por un único dispositivo de accionamiento que puede ser, por ejemplo, un cilindro hidráulico.

  Se proporciona un ajuste basculante de la prensa plegadora para realizar trabajos de desacoplamiento, de acuerdo con la invención mediante el ajuste de las cuñas que permiten la inclinación de la cama. A diferencia de los prensas plegadoras convencionales, el ariete no está inclinado y,en consecuencia, las guías de ram y ram permanecen siempre perfectamente alineadas.

  La invención se describirá ahora con referencia a los dibujos adjuntos que ilustran una realización preferida de la invención y no deben tomarse de una manera limitante.

  En los dibujos:

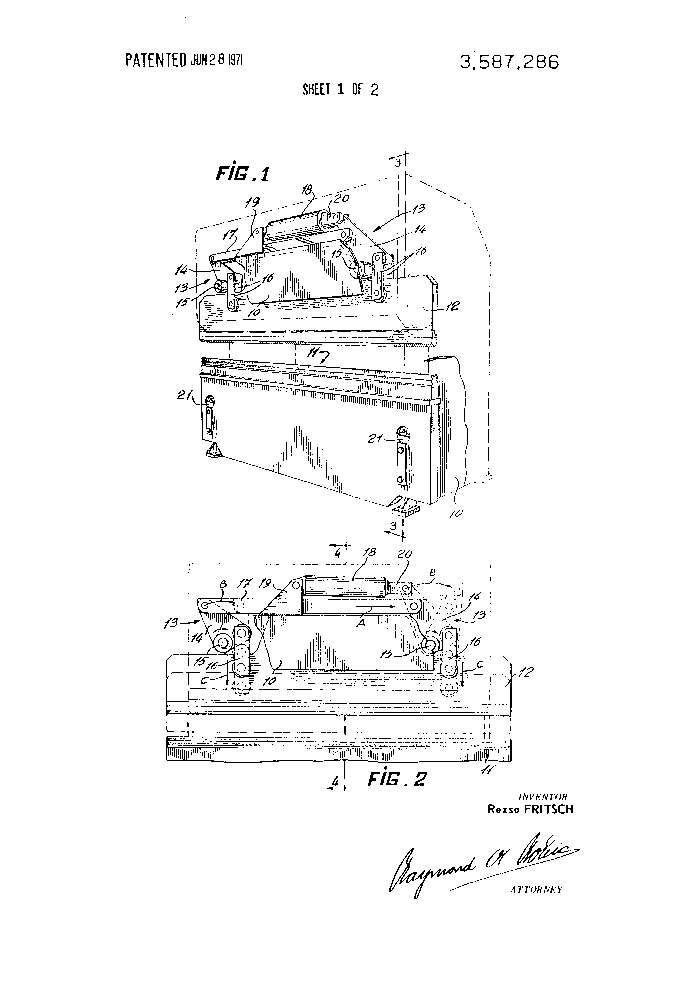

  HIGO. 1 es una vista en perspectiva que ilustra una prensa plegadora según la invención;

HIGO. 2 es una vista frontal de la prensa plegadora que ilustra más claramente los enlaces mecánicos para operar el ariete;

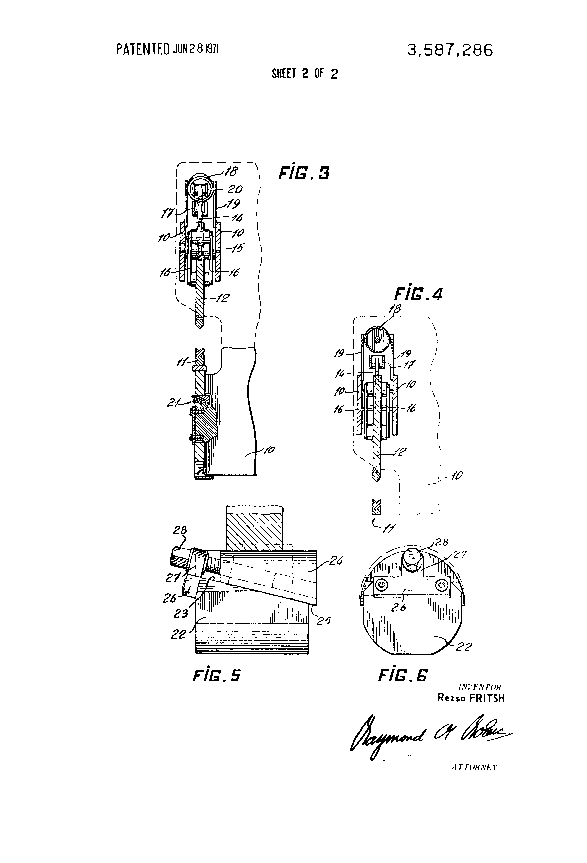

  HIGO. 3 es una vista en sección de la prensa plegadora tomada a lo largo de las líneas 3-3 de la FIG. 1;

  HIGO. 4 es una vista en sección de la prensa plegadora tomada a lo largo de la línea 4-4 de la FIG. 2;

  HIGO. 5 ilustra las cuñas de ajuste para inclinar la cama; y

  HIGO. 6 es una vista frontal de la cuña ilustrada en la FIG. 5.

  Con referencia a las Figs. 1 y 2, se muestra una prensa plegadora que comprende un bastidor 10 al que se fija un lecho 11 y sobre el cual está montado un pistón 12 adaptado para moverse hacia el lecho 11. Como es comúnmente conocido en la técnica, la conformación en frío de chapa metálica esefectuado colocando la chapa metálica entre la cama 11 y el pistón 12 y bajando el pistón 12 sobre la chapa metálica.

  Como se mencionó anteriormente, es necesario asegurar un movimiento paralelo preciso del ariete con respecto al lecho para efectuar una flexión uniforme de la chapa metálica. Para asegurar el movimiento paralelo del ariete, se proporciona,de acuerdo con una realización preferida de la invención, dos enlaces mecánicos indicados generalmente por el número 13, uno en cada extremo del pistón 12. El enlace mecánico 13 comprende un miembro de palanca 14 conectado de manera pivotante por medio del pivote 15para enmarcar 10. Un extremo del miembro de palanca 14 está conectado al pistón 12 por medio de enlaces 16. El otro extremo de los dos miembros de palanca 14 están interconectados por una barra 17. Para asegurar el movimiento paralelo del pistón, es necesario que el doslos miembros 14 de palanca son idénticos al menos en lo que se refiere a los ángulos y distancias desde el pivote 15 a las conexiones mencionadas anteriormente a los enlaces 16 y 17. Además, la distancia entre los puntos de pivote de la barra 17 en la palancalos miembros 14 deben ser iguales a la distancia entre los dos pivotes 15.

  La barra 17 es accionada por un solo dispositivo operativo tal como el cilindro hidráulico 18 asegurado a las placas 19 que a su vez están soldadas al bastidor 10. Un pistón 20 es movible dentro del cilindro 17 mediante conexiones hidráulicas convencionales no representadas. Pistón 20está conectado a uno de los miembros de palanca 14 en la realización mostrada. Sin embargo, debe entenderse que el pistón 20 puede estar conectado directamente a la barra 17.

  También debe entenderse que otros dispositivos operativos tales como cilindros neumáticos, por ejemplo, podrían usarse para activar la barra 17.

  Figs. 3 y 4 son vistas en sección de las Figs. 1 y 2 que ilustran los elementos 10 a 20 mencionados anteriormente desde otro ángulo que quizás ayudará a comprender la invención. Además, la FIG. 3 ilustra generalmente la cuña de ajuste21 que permite el ajuste de inclinación del lecho 11.

  Figs. 5 y 6 ilustran en detalle la cuña de ajuste designada en general por el número de referencia 21 en la FIG. 3. Cada cuña comprende un primer miembro de cuña 22 que tiene una superficie inclinada 23 y un segundo miembro de cuña 24 que tiene una inclinaciónsuperficie 25 que se acopla con la superficie inclinada 23. Un soporte 26 está asegurado al miembro de cuña 22 y tiene una orejeta 27 integral para recibir un perno 28 que está roscado en el miembro de cuña 24. El ajuste del perno 28 causa el miembro de cuña24 para deslizar sobre el miembro de cuña 22 para inclinar la cama 11. Hay una cuña de ajuste en cada extremo de la prensa plegadora para inclinar cada extremo de la cama 11.

  El funcionamiento de la prensa plegadora, de acuerdo con la invención, se puede entender más claramente con referencia a la FIG. 2 de los dibujos. El movimiento de la barra 17 por el cilindro hidráulico 18 en la dirección de la flecha A provoca la rotación delelementos de palanca 14 a través de un ángulo B. Porque ambos miembros de palanca 14 son idénticos en cuanto a los ángulos y distancias del pivote 15 a los puntos de pivote de los enlaces 16 y 17 y porque la distancia entre los puntos de pivote de la barra17 es igual a la distancia entre los pivotes 15, los enlaces 16 se mueven una distancia en la dirección C que es idéntica en ambos extremos del pistón 12. Por lo tanto, se ve que los enlaces mecánicos l3 y bar 17 aseguran el movimiento paralelo del pistón12 con respecto a la cama 11.

  Yo reclamo:

  1. Una prensa plegadora para uso en el trabajo de metal en frío que comprende:

  un cuadro;

  una cama montada en dicho marco;

  un ariete adaptado para moverse hacia dicho lecho;

  conexiones mecánicas situadas una a cada extremo de dicho pistón para interconectar dicho pistón a dicho bastidor, comprendiendo dichos enlaces mecánicos un miembro de palanca situado adyacente a cada extremo de dicho pistón y conectado pivotalmente a dicho bastidor, dos enlacesinterconectar cada extremo de dicho pistón a cada miembro de palanca, estando dichos enlaces situados uno a cada lado de dicho pistón, y una barra que interconecta los otros extremos de dichos miembros de palanca;

  medios operativos conectados a dicha barra para pivotar dichos miembros de palanca simultáneamente para asegurar el movimiento paralelo de dicho pistón hacia dicho lecho independientemente de la carga irregular de la prensa; y

una cuña de ajuste ubicada adyacente a cada extremo de la cama para inclinar la cama.

2. Una prensa plegadora como se define en la reivindicación 1, en la que dicho medio operativo es un cilindro hidráulico.

  4. Freno de prensa según la reivindicación 3, en el que dichos medios para deslizar dicho segundo miembro de cuña en dicho primer miembro de cuña comprenden un soporte asegurado a dicho primer miembro de cuña y un perno que sobresale a través de dicho soporte y roscado paradicho segundo miembro de cuña.
