El principio de diseño de la perforadora es convertir el movimiento circular en movimiento lineal, impulsado por el motor principal para impulsar el volante, impulsar el engranaje, el cigüeñal (o engranaje excéntrico) a través del embrague, las bielas, etc. Para lograr el movimiento lineal del control deslizante, el movimiento Desde el motor principal hasta la biela hay un movimiento circular.Existe la necesidad de un punto de transferencia de movimiento circular y de movimiento lineal entre la biela y el deslizador. Hay aproximadamente dos tipos de diseños, uno es de tipo esférico y el otro es de tipo pasador (tipo cilíndrico), a través del cual el movimiento circular se convierte en un movimiento lineal.
El punzón presiona el material para deformarlo plásticamente y obtener la forma y precisión requeridas.Por tanto, es necesario hacer coincidir un conjunto de moldes (separando el molde superior y el molde inferior), colocando el material entre ellos, y aplicando presión a la máquina para deformarla.La fuerza de reacción causada por la fuerza aplicada al material durante el procesamiento es atraída por el perforadora cuerpo.
1Según la fuerza motriz del control deslizante, se puede dividir en tipo mecánico y tipo hidráulico, por lo que la punzonadora se divide en: según la fuerza motriz del uso:
(1) Punzón mecánico
(2) Punzón hidráulico
En general, el procesamiento de estampado de chapa, la mayoría de los cuales utiliza punzonado mecánico.Las prensas hidráulicas tienen diferentes fluidos hidráulicos, prensas hidráulicas y prensas hidráulicas.Actualmente las prensas hidráulicas son mayoritarias, y las prensas hidráulicas se utilizan mayoritariamente para maquinaria grande o máquinas especiales.
2.Ordenar por movimiento del control deslizante:
Según el modo de movimiento del control deslizante, existen golpes de acción simple, doble acción, tres acciones, etc., pero el más utilizado es el golpe de control deslizante de acción simple.El punzón de doble acción y de tres acciones se utilizan principalmente en la carrocería del automóvil y en el mecanizado de piezas a gran escala.Procesando, el número es muy pequeño.
3.Clasificados por forma del cuerpo.
Según el tipo de fuselaje, existen dos tipos: (1) fuselaje tipo C con parte trasera abierta (2) fuselaje tipo H de columna recta.En la actualidad, los punzones utilizados por los estampadores en general son en su mayoría de tipo C, especialmente los punzones pequeños (150 toneladas).El siguiente es el más común, y el mainframe es del tipo mayoritariamente recto (tipo H).

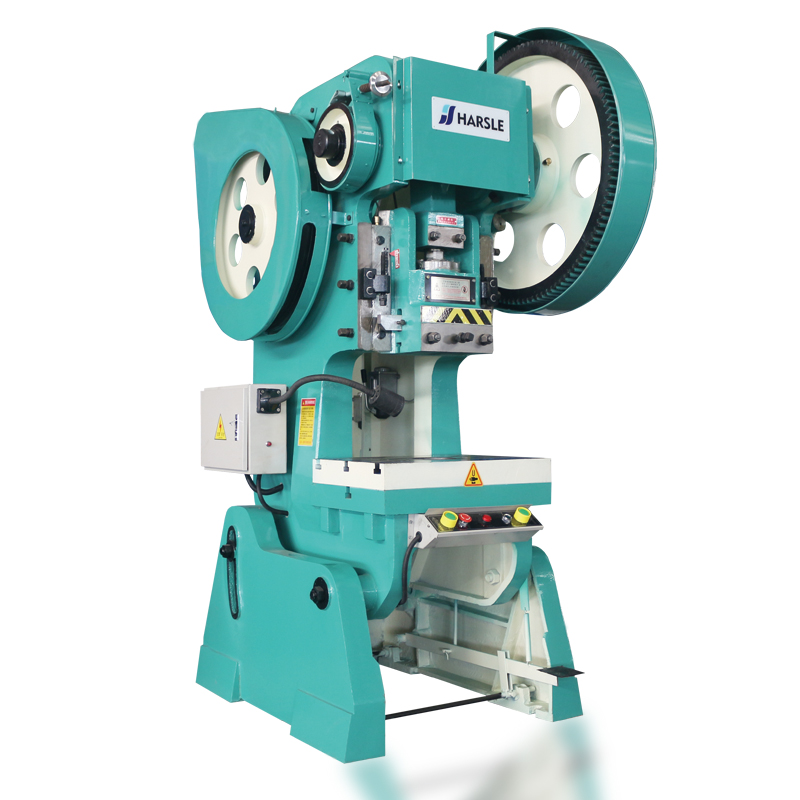

(1) punzón tipo C
Debido a que el fuselaje no es simétrico, la fuerza de reacción durante el punzonado provocará la deformación de las aberturas delantera y trasera del fuselaje, lo que provocará el deterioro del paralelismo del molde, que es la mayor desventaja.Por lo tanto, generalmente se utiliza aproximadamente al 50% de la presión nominal, pero el funcionamiento es bueno.El molde es casi bueno, es fácil cambiar el molde y otros factores favorables, y todavía es muy apreciado, y el precio de la máquina es relativamente barato, que es la corriente principal de la maquinaria de estampado actual.

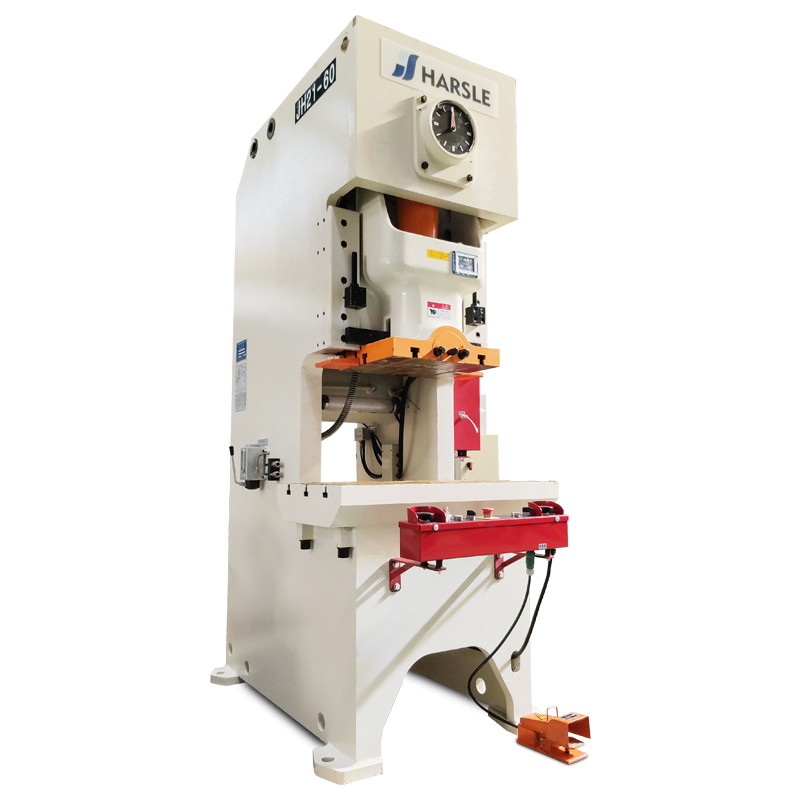

(2) Punzón de columna recta
La máquina herramienta de columna recta es simétrica porque es simétrica y puede soportar la carga excéntrica durante la operación.Sin embargo, la proximidad del molde durante el funcionamiento es escasa.Generalmente, la máquina principal utiliza más de 300 toneladas de punzones y tiene un cuerpo integrado y tres.Dos tipos de cuerpo segmentario.
4. Clasificado por mecanismo de accionamiento deslizante.
(1) Punzón del cigüeñal:
Un punzón que utiliza un mecanismo de manivela se llama prensa de manivela y la mayoría de las prensas mecánicas utilizan este mecanismo.La razón para utilizar el mecanismo de cigüeñal es que es fácil de fabricar y la posición del extremo inferior de la carrera y la curva de movimiento del control deslizante se pueden determinar correctamente para diversos procesos.Por lo tanto, este tipo de estampado es adecuado para punzonar, doblar, estirar, forjar en caliente, forjar en caliente, forjar en frío y casi todas las demás operaciones de punzonado.
(2) Punzón sin manivela:
El punzón de las bielas también se llama punzón de engranaje excéntrico, y el segundo es punzón de engranaje excéntrico.La comparación entre la función del punzón del cigüeñal y el punzón del engranaje excéntrico.La estructura de punzonado de engranajes excéntricos es superior a la estructura del cigüeñal en términos de rigidez del eje, lubricación, apariencia, mantenimiento, etc. La desventaja es que el precio es más alto y la punzonadora de engranajes excéntricos es más ventajosa cuando la carrera es más largo y la carrera de la máquina punzonadora-cortadora es más corta.En el caso de una prensa de manivela, es preferible.Por lo tanto, la minicomputadora y la punzonadora para punzonado de alta velocidad también se encuentran en el campo de las prensas de manivela.
(3) Pulsador de palanca:
El uso de un mecanismo de palanca en una unidad deslizante se conoce como prensa de palanca.Este punzón tiene una velocidad del control deslizante cerca del punto muerto inferior que se vuelve muy lenta, una curva de movimiento del control deslizante única y también determina correctamente la posición del centro muerto debajo del golpe.Por lo tanto, la prensa es adecuada para procesamiento por compresión, como procesamiento de impresión y acabado, y ahora es la más utilizada para forjado en frío.
(4) Prensa de fricción:
Una punzonadora que utiliza un accionamiento por fricción y un mecanismo de tornillo sobre un accionamiento por riel se denomina prensa de fricción.
(5) Punzón en espiral:
El uso de un mecanismo de tornillo en un mecanismo de accionamiento deslizante se conoce como prensa en espiral.
(6) Punzón de cremallera:
El uso de un mecanismo de piñón y cremallera en un mecanismo de accionamiento deslizante se conoce como punzón de cremallera.La prensa de espiral tiene casi las mismas características que un punzón de cremallera, y sus características son sustancialmente las mismas que las de una prensa hidráulica.Sin embargo, ahora ha sido sustituida por una prensa hidráulica, y no se utilizará a menos que sea excepcionalmente especial.
