Visitas:28 Autor:Editor del sitio Hora de publicación: 2023-12-26 Origen:Sitio
⒈Interfaz de operación fácil de usar, solo es necesario ingresar los parámetros de coordenadas del orificio del producto para procesar el producto sin programación;
⒉La interfaz de operación de la pantalla de control numérico es más intuitiva y conveniente;
⒊Amplia gama de procesamiento: puede procesar una variedad de orificios de diversas especificaciones y formas cambiando el molde;
⒋Alimentación neumática, punzonado hidráulico, funcionamiento estable;
⒌La máquina puede procesar hasta un número ilimitado de orificios de forma continua, y los orificios procesados están libres de rebabas, lo cual es simple y hermoso;
⒍La máquina herramienta es fácil de ajustar y el cambio de molde es rápido, lo que puede ahorrar mucho tiempo de ajuste;
⒎La consistencia de los productos de procesamiento automatizado es buena y la calidad del producto es más estable.
1. Cruceta de red de distribución de 10KV del sector eléctrico, escariado de torre de hierro, reparación de orificios, apertura;Central eléctrica, subestación, barra colectora de cobre y aluminio, abrazadera de línea de equipos, acero plano y otras aberturas.
2. Inspección y refuerzo de las industrias ferroviaria, postal y de telecomunicaciones, petrolera, geológica y de la construcción.Debido a que la máquina no requiere energía eléctrica, es especialmente adecuada para operaciones en el campo, a gran altitud y bajo el agua.
1. Verifique si el punzón y la matriz coinciden antes de la operación; de lo contrario, el host se dañará.
2. Antes de perforar, la matriz debe estar bien atornillada.
3. Si se encuentran fallas anormales durante la operación, se debe detener la perforación y eliminar la falla para evitar daños a la máquina.
4. El tornillo y la tuerca deben lubricarse con aceite.

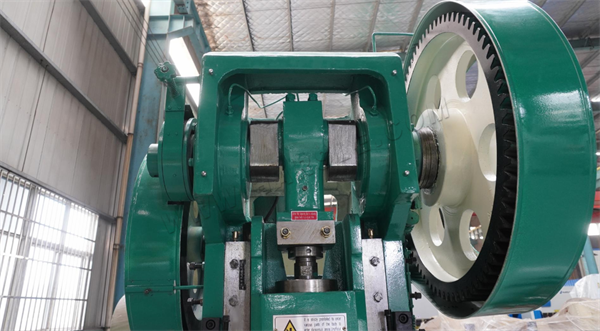

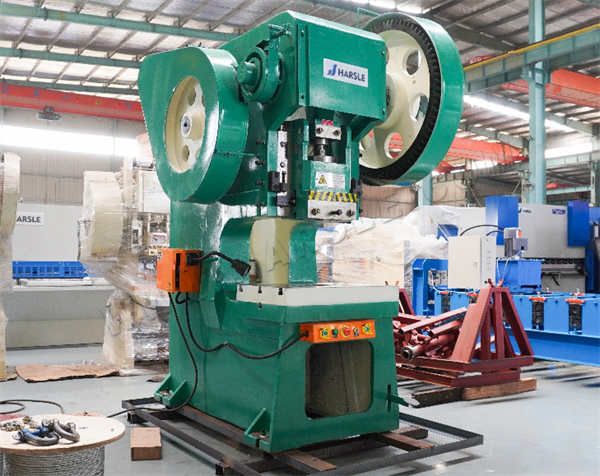

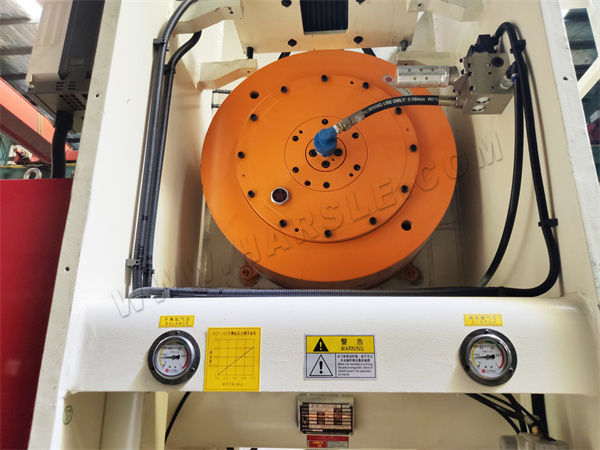

Su principio de funcionamiento es que el motor acciona la rueda de inercia para seguir funcionando.Cuando no está activada, la rueda de inercia seguirá almacenando energía a través del resorte.Cuando se pisa el pedal, la energía almacenada por la rueda de inercia seguirá la guía de transmisión.Cuando la varilla se transfiere a la broca, se golpea el objeto con un punzón.
Ahora se divide principalmente en punzonadoras CNC y hidráulicas.El primer tipo se utiliza principalmente para perforar el procesamiento de algunos productos más blandos como cuero, plástico, PVC, papel, etc. El segundo tipo se utiliza generalmente para perforar láminas de metal como láminas de cobre, láminas de acero y hierros angulares.Es especialmente adecuado para algunas operaciones en las industrias de energía y construcción.
Las punzonadoras son generalmente adecuadas para procesar algunos materiales blandos y la gravedad se utiliza para hacer que la broca perfore durante el procesamiento;por lo que debemos prestar atención a la fuerza de elevación adecuada, de lo contrario se producirán grietas en el material de procesamiento.No mire hacia abajo durante la operación para evitar que los desechos dañen los ojos, no ponga las manos en el alcance del estampado y asegúrese de que no haya otros trabajadores no relacionados en el rango de peligro.
Hay varios tipos de punzonadoras, pero debido a los diferentes principios estructurales, el precio y los efectos del procesamiento también cambiarán en consecuencia.Por supuesto, incluso para diferentes tipos de prensas, siempre hay puntos en común en la composición de la estructura.Este artículo presenta algunas estructuras y partes comunes de las prensas, y detalla sus características y partes para ayudarlo a comprender y utilizar mejor las prensas.
●Estructura breve
Molde superior: El molde superior es la parte superior de todo el molde de punzonado, es decir, la parte del molde de punzonado instalada en la corredera de la prensa.
Portamolde superior: El portamolde superior es la parte superior de la placa del molde superior, que está cerca de la corredera de la prensa cuando se trabaja y se fija a la corredera de la prensa mediante el mango del molde o directamente.

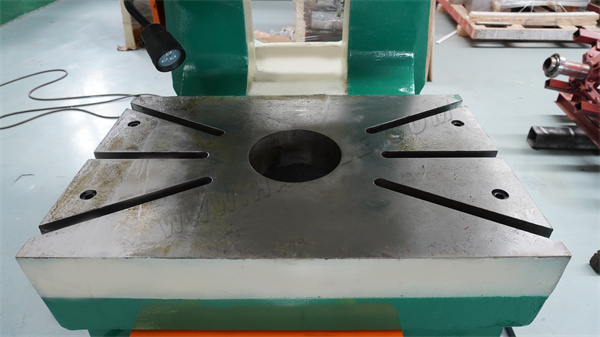

Molde inferior: El molde inferior es la parte inferior de todo el molde, es decir, la parte del molde montada sobre la mesa de prensa.
Portamoldes inferior: El soporte del molde inferior es la parte de la placa de la superficie inferior del molde inferior, que se fija directamente a la mesa de prensa o a la plataforma durante el trabajo.
Pared de borde: La pared del borde es la pared lateral del borde del orificio del molde para perforar.
Pendiente del borde: La pendiente del borde es la pendiente de cada lado de la pared del borde del orificio del molde de corte.
Colchón de aire: El colchón de aire es un dispositivo emergente impulsado por aire comprimido.
Bloque de presión del lado inverso: El bloque de presión del lado inverso es la pieza que soporta el molde convexo de fuerza unidireccional desde el otro lado de la superficie de trabajo.
Manguito guía: el manguito guía es una pieza tubular que proporciona una guía precisa para el movimiento relativo de los portamoldes superior e inferior, principalmente fijados en el portamoldes superior y utilizados junto con el pilar guía fijado en el portamoldes inferior.
Placa de guía: La placa guía es una placa con un orificio deslizante preciso en el molde convexo, que se utiliza para asegurar la alineación mutua del molde convexo y el molde cóncavo, y para descargar el material (piezas).

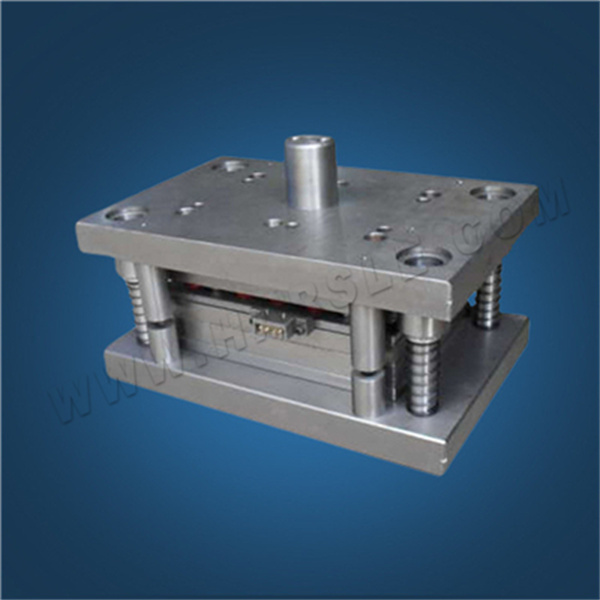

Pilar guía: El pilar guía es una pieza cilíndrica que proporciona una guía precisa para el movimiento relativo de los portamoldes superior e inferior, principalmente fijados en el portamoldes inferior y utilizados junto con el manguito guía fijado en el portamoldes superior.
Pasador guía: El pasador guía es una pieza en forma de pasador que se extiende dentro del orificio del material para guiar su posición en el molde cóncavo.
Molde de placa guía: La placa guía es un molde guiado por una placa guía y el molde convexo no se separa de la placa guía cuando se utiliza el molde.
Placa de guía: La placa guía es una pieza guía en forma de placa para guiar el material en tiras (tiras, rollos) hacia el molde cóncavo.
Portamoldes del pilar guía: El portamoldes del pilar guía es el portamoldes donde el pilar guía y el manguito guía se deslizan uno contra el otro.

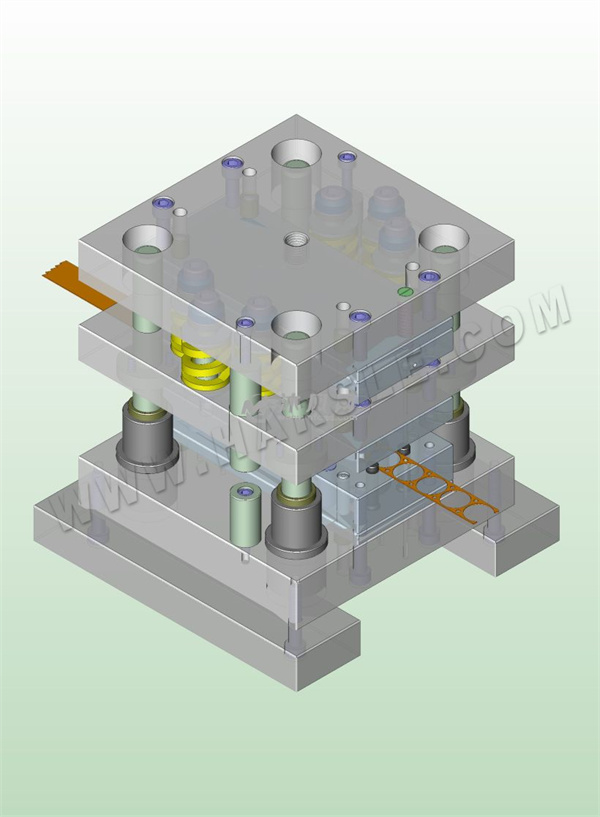

Molde de punzonado: El molde de punzonado es un equipo de proceso instalado en la prensa para la producción de piezas punzonadas y consta de dos partes, superior e inferior, que encajan entre sí.
Molde convexo: El molde convexo es una parte convexa del molde que forma directamente la pieza perforada, es decir, la pieza con la forma de la superficie de trabajo.
Molde cóncavo: El molde cóncavo es una parte cóncava del molde que forma directamente la pieza perforada, es decir, la pieza con la forma interior de la superficie de trabajo.
Placa protectora: La placa protectora es una pieza de la placa que evita que los dedos u objetos extraños entren en la zona peligrosa de muerte.
Placa de prensado (círculo): La placa de presión (círculo) es una parte del molde que se utiliza para sujetar el material de estampado o procesar piezas para controlar el flujo de material.En el molde de embutición profunda, la mayoría de las placas de prensado se denominan círculo de prensado.
Tendón prensado: El tendón de engarzado es una protuberancia similar a un tendón que se utiliza para controlar el flujo de material en el molde de embutición o en el molde de embutición profunda, que puede ser una estructura parcial del molde o anillo de engarzado o una pieza separada colocada en el molde o anillo de engarzado.
Umbral de material prensado: Umbral de material prensado es el nombre especial de la barra de material prensado con sección transversal rectangular.Ver 'tendón del material de presión'.
Placa soporte de material: La placa portadora de material es una pieza de placa que se utiliza para extender el plano superior del molde cóncavo para soportar el material prensado.

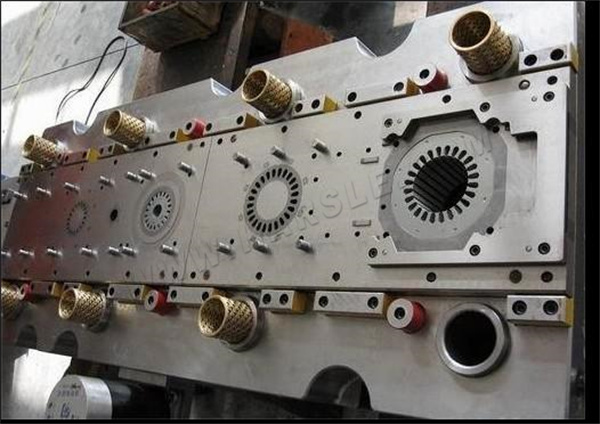

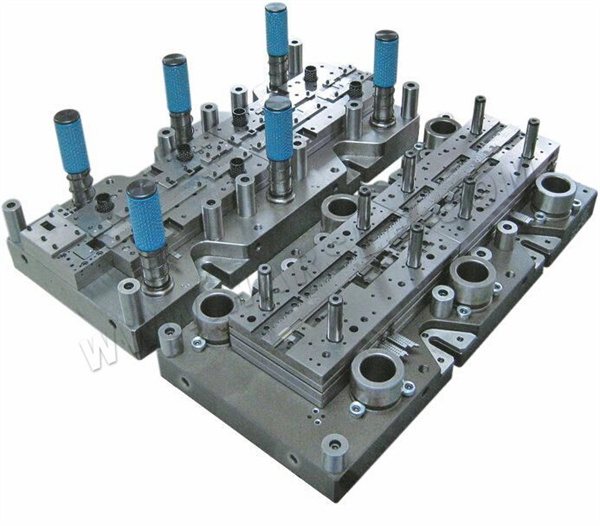

Molde continuo: Un molde continuo es un molde con dos o más estaciones donde el material se alimenta en una estación a la vez con la carrera de la prensa para que la pieza perforada se forme gradualmente.
Borde lateral: El borde lateral es un molde convexo que corta una muesca en la posición de alimentación en el costado del material en tira (tira, bobina).
Placa de presión lateral: La placa de presión lateral es una parte de la placa que ejerce presión en un lado del material de la tira (tira, bobina) por medio de un resorte para acercar el otro lado a la placa guía.
Barra superior: La barra superior es una pieza en forma de varilla que directa o indirectamente expulsa la obra (secuencia) o restos con acción ascendente.
La placa superior: La placa superior es una pieza de placa que se mueve en el molde o módulo cóncavo para expulsar trabajo (secuencia) o desperdicio directa o indirectamente por acción ascendente.
Anillo: El anillo es una protuberancia de dientes en forma de anillo en el molde de corte fino o placa de prensa con dientes, y es una estructura parcial del molde o placa de prensa con dientes en lugar de una pieza separada.
Manga límite: El manguito límite es una pieza tubular que se utiliza para limitar la altura mínima de cierre del molde, y suele colocarse fuera del pilar guía.
Columna límite: La columna límite es una pieza en forma de columna para limitar la altura mínima de cierre del molde.
Pasador de posicionamiento (placa): El pasador de posicionamiento (placa) es una pieza que asegura la posición constante de las piezas del proceso en el molde, y se denomina pasador de posicionamiento o placa de posicionamiento por sus diferentes formas.
Placa fija: La placa fija es una pieza de placa para fijar el molde convexo.
Placa descargadora fija: La placa de descarga fija es la placa de descarga fijada en el molde en una posición inamovible.
Pasador de tope fijo (placa): El pasador de tope fijo (placa) es un pasador de tope (placa) que se fija en el molde.
Descargador: El descargador es una pieza o dispositivo sin placa que elimina el trabajo (secuencia) de la superficie exterior del molde.
Placa descargadora: La placa descargadora es una pieza fija o móvil con forma de placa que retira material o piezas de trabajo del molde.La placa de descarga a veces se integra con la placa guía y también desempeña el papel de guía de material, todavía llamada placa de descarga.
Tornillo de descarga: El tornillo de descarga es un tornillo fijado en la placa de descarga emergente y se utiliza para limitar la posición estática de la placa de descarga emergente.
Molde de proceso único: Los moldes de proceso único son moldes que completan un solo proceso en un solo golpe de la prensa.
Cortadora de chatarra: Existen dos tipos de cortadoras de chatarra:
1. cortador instalado en el molde del borde cortante de la brida para cortar todo el círculo de restos del borde cortante para facilitar su extracción;
2. cortador instalado en la prensa o molde para cortar el resto de la tira (tira, rollo) según la longitud fijada para facilitar su extracción.
Molde de punzonado combinado: El molde de punzonado combinado es un conjunto general y ajustable de moldes de punzonado que forman varias piezas de punzonado paso a paso según elementos geométricos (línea recta, ángulo, arco, agujero).El contorno de una pieza punzonada plana generalmente requiere que se perforen por etapas varios conjuntos de moldes combinados.
El pasador del tope inicial (placa): El pasador del tope inicial (placa) es una pieza para posicionar al alimentar el extremo inicial del material.Los pasadores (placas) de parada de arranque son móviles.
Pieza: Pieza es un molde cóncavo completo, molde convexo, placa de descarga o placa fija, etc.
Bloque (placa): el bloque (placa) sirve para el borde lateral del material con muescas que alimenta las piezas endurecidas para su posicionamiento y se utiliza para equilibrar el borde lateral de la fuerza de corte unilateral.El bloque (placa) se utiliza generalmente junto con el borde lateral.
Pasador de tope (placa): el pasador de tope (placa) es el material a lo largo de la dirección de alimentación de las piezas de posicionamiento, en sus diferentes formas y se llama pasador de tope o placa de tope.El pasador de tope (placa) es el nombre colectivo de pasador de tope fijo (placa), pasador de tope móvil (placa), pasador de tope inicial (placa), etc.
Almohadilla: La almohadilla es una pieza de placa endurecida entre la placa fija (o molde cóncavo) y la base del molde, para reducir la tensión de compresión unitaria de la base del molde.
● Estructura detallada

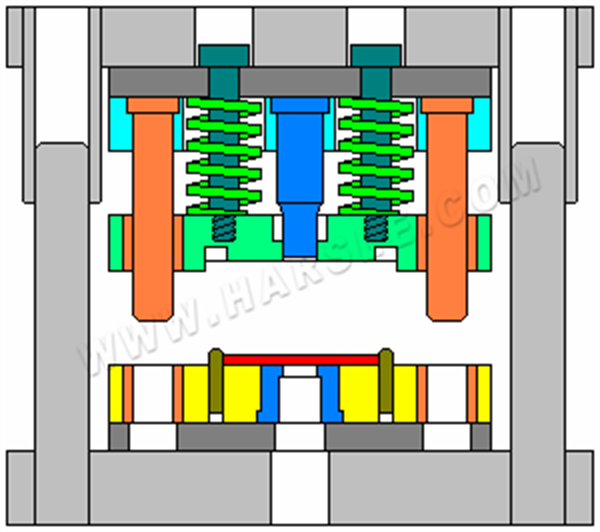

El molde sobre la prensa es la parte superior del molde, es decir, la parte del molde montada sobre el carro de la prensa.El molde inferior es la parte inferior del molde, es decir, la parte del molde montada sobre la mesa de prensa.El soporte del molde inferior es la pieza de placa situada en la parte inferior del molde inferior.La pared del borde es la pared lateral del borde del orificio del molde de perforación.La pendiente del borde es la pendiente de cada lado de la pared del molde.El colchón de aire es un dispositivo emergente impulsado por aire comprimido.La contraprensa es una pieza que soporta el molde tensado unidireccional desde el otro lado de la superficie de trabajo.
La guía de punzonado es una pieza tubular que proporciona una guía precisa para el movimiento relativo de los portamoldes superior e inferior, principalmente fijada en el portamoldes superior y utilizada junto con el pilar guía fijado en el portamoldes inferior.El pasador guía es una pieza con forma de pasador que se inserta en el orificio del material para guiar su posición en el molde cóncavo.La placa guía es un molde guiado por una placa guía y el molde convexo no se separa de la placa guía cuando el molde está en uso.La placa guía es una pieza con forma de placa que guía el material en tiras (tiras, rollos) hacia el molde cóncavo.El soporte del molde del poste guía es el soporte del molde donde el poste guía y el manguito guía se deslizan uno contra el otro.
El molde de punzonado es el equipo de proceso instalado en la prensa para la producción de piezas punzonadas y consta de dos partes, superior e inferior, que encajan entre sí.El molde convexo es la parte convexa del molde que forma directamente la pieza perforada.El molde cóncavo es la parte cóncava del molde que forma directamente la parte perforada.Una placa protectora es una placa para evitar que dedos u objetos extraños entren en la zona peligrosa del molde.La barra de prensa es una protuberancia en forma de nervadura en un molde de embutición o molde de embutición profunda para controlar el flujo de material, y puede ser una estructura parcial de un molde cóncavo o anillo de presión.Alféizar de prensado es un nombre especial para la barra prensada con sección transversal rectangular.La placa es una placa que se utiliza para extender el plano superior del molde para soportar el material prensado.
El borde lateral de la prensa es un molde convexo que corta una muesca de posicionamiento en el lado del material en tira (tira, bobina).La placa de presión lateral es una placa que aplica presión a un lado de la tira (tira, bobina) mediante un resorte para llevar el otro lado contra la placa guía.La barra superior es una barra que expulsa directa o indirectamente la obra (secuencia) o material de secuencia con una acción ascendente.La placa superior es una placa que se desplaza dentro del molde o módulo para expulsar la pieza o chatarra directa o indirectamente con un movimiento ascendente.El manguito límite es una pieza tubular que se utiliza para limitar la altura mínima de cierre del molde.Un poste límite es una pieza en forma de poste que limita la altura mínima de cierre del molde.
Las placas de fijación del punzón son una placa que sujeta el molde.Placa de descarga fija es una placa que se fija al molde en una posición inamovible.El pasador de tope fijo (placa) es un pasador de tope que se fija en el molde.El descargador es una pieza o dispositivo sin placa que retira la pieza de trabajo de la superficie exterior del molde.El tornillo de descarga es un tornillo que se fija a la placa de descarga emergente.
El molde de proceso único es un molde que completa un solo proceso en un solo golpe de la prensa.Hay dos tipos de cortadores de chatarra.Los moldes combinados son conjuntos de moldes universales y ajustables que forman paso a paso varias piezas de punzonado según elementos geométricos (recta, ángulo, arco, agujero).El contorno de una pieza punzonada plana generalmente requiere que se perforen por etapas varios conjuntos de moldes combinados.El pasador de tope inicial (placa) es una pieza para posicionar al alimentar el extremo inicial del material.El bloque es un molde cóncavo completo, un molde convexo, una placa de descarga o una placa fija, etc. El bloque (placa) se usa generalmente junto con el borde lateral.
