punzonadora hidráulica para la producción de papel de aluminio cartón

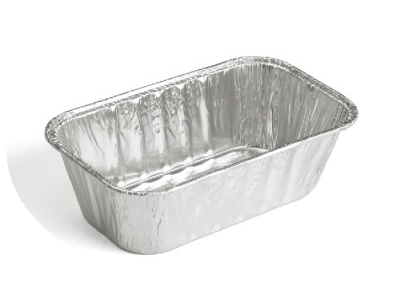

1. Papel Papel de aluminio

El papel de aluminio se presiona desde el bloque de aluminio por una prensa de laminación, y luego se corta en la longitud requerida, la anchura, enrollado, empaquetado y vendido.

papel de aluminio y papel de aluminio ordinaria bandejas se pueden comprar en supermercados, grandes almacenes y tiendas para el hogar; papel de aluminio industrial se puede comprar en las tiendas de hardware y empresas de materiales industriales.

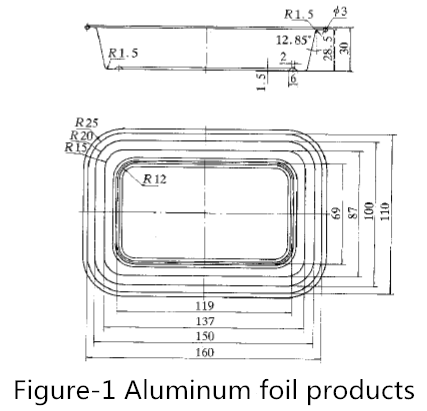

2. aluminio proceso de producción de cartón lámina (El proceso de producción se muestra en la figura producto 1)

1. Supresión

2. Primera etapa de estiramiento

3. Al presionar

4. Segunda etapa de estiramiento (enderezar el lado vertical)

5. engaste

6. Expulsar la pieza de trabajo, etc.

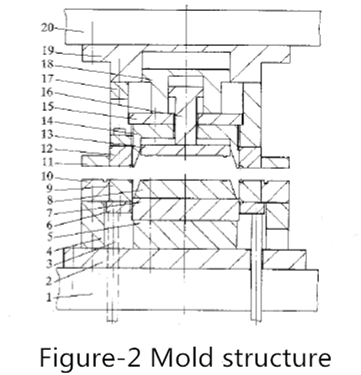

3. proceso de trabajo del molde

◆ plantilla 1.Lower

almohadilla ◆ 2.lower

◆ 3.Pole

◆ 4.5. portapunzón

◆ 6. Sujetador de pieza de borde

◆ 7. punzón a la tracción secundaria

◆ 8. punzón a la tracción de la primera etapa

◆ 9. anillo de apriete

◆ 10. mueren de supresión

◆ 11. placa de descarga

◆ 12. golpe de supresión

◆ 13. el batidor

◆ 14. punzón de distensión

◆ 15. Placa de apoyo

◆ 16. pequeño pistón

◆ 17. Blanking soporte de la matriz

◆ 18. pistón grande

◆ 19. Cilindro

◆ 20. plantilla superior

Durante el proceso de trabajo de la matriz, la matriz superior va hacia abajo con la corredera de la máquina de perforación, la matriz de supresión se borra en primer lugar, la matriz superior continúa descendiendo, y la matriz de estirado y la primera etapa de dibujo dan cuenta die la primera la etapa de estiramiento. Cuando el punzón de supresión excede el dibujo de perforación de la segunda etapa, la hilera de estirado se detiene hacia abajo, y la antigua y el punzón dibujo de la primera etapa se presiona en la parte inferior de la pieza de trabajo. El punzón de supresión y la elaboración punzón comienza el dibujo de la segunda etapa de la segunda etapa, y el borde redondeado del producto se estira en un borde de pie. Cuando el molde superior continúa descendiendo hacia el centro muerto inferior y asciende, la hilera de estirado continúa presionando la pieza de trabajo bajo la acción del cilindro superior, y el anillo de obturación actúa bajo la acción de la fuerza de curling generada por el cilindro grande en el la segunda etapa de enclavamiento del cilindro del molde inferior. A medida que avanza de perforación de supresión, el espacio redondeado está formado por el anillo de engaste y la ranura de curling está formado por el anillo de engaste que forma un espacio circular entre la ranura de burlete del anillo de obturación y la ranura que rebordea del punzón de borrado. Cuando el punzón de supresión excede el dibujo de perforación de la segunda etapa, la hilera de estirado se eleva junto con la matriz superior, y el anillo de presión es presionado por el cilindro pequeño en el cilindro de enclavamiento de dos etapas, y el producto es ligeramente empujado fuera de la parte inferior morir, y a continuación, soplado por el ventilador. A partir de la matriz inferior, un proceso de estampado se completa.
