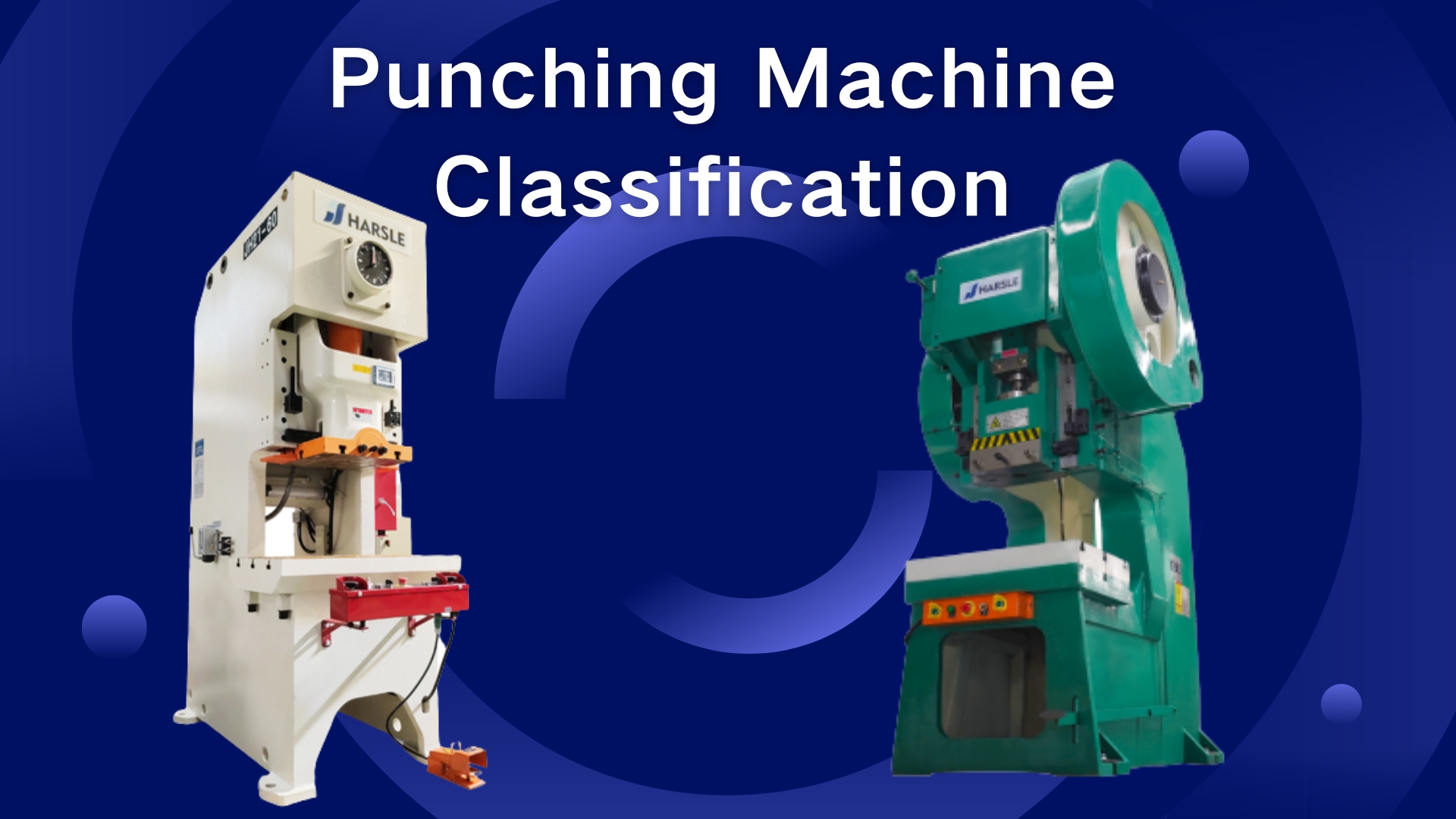

Clasificación de la máquina punzonadora de chapa

Según la fuerza motriz del control deslizante, se puede dividir en mecánico e hidráulico.

Clasificados por mecanismo de accionamiento deslizante:

Punzón del cigüeñal:

Un punzón que utiliza un mecanismo de manivela se llama prensa de manivela y la mayoría de las prensas mecánicas utilizan este mecanismo.La razón para utilizar el mecanismo de cigüeñal es que es fácil de fabricar y la posición del extremo inferior de la carrera y la curva de movimiento del control deslizante se pueden determinar correctamente para diversos procesos.Por lo tanto, este tipo de estampado es adecuado para punzonar, doblar, estirar, forjar en caliente, forjar en caliente, forjar en frío y casi todas las demás operaciones de punzonado.

Golpe sin manivela:

El punzón de las bielas también se llama punzón de engranaje excéntrico, y el segundo es el punzón de engranaje excéntrico.La comparación entre la función del punzón del cigüeñal y el punzón del engranaje excéntrico.La estructura de punzonado de engranajes excéntricos es superior a la estructura del cigüeñal en términos de rigidez del eje, lubricación, apariencia, mantenimiento, etc. La desventaja es que el precio es más alto y la punzonadora de engranajes excéntricos es más ventajosa cuando la carrera es más largo y la carrera de la máquina punzonadora-cortadora es más corta.En el caso de una prensa de manivela, es preferible.Por lo tanto, la minicomputadora y la punzonadora para punzonado de alta velocidad también se encuentran en el campo de las prensas de manivela.

Pulsador de palanca:

El uso de un mecanismo de palanca en una unidad deslizante se conoce como prensa de palanca.Este punzón tiene una velocidad del control deslizante cerca del punto muerto inferior que se vuelve muy lenta, una curva de movimiento del control deslizante única y también determina correctamente la posición del centro muerto debajo del golpe.Por lo tanto, la prensa es adecuada para procesamiento por compresión, como procesamiento de impresión y acabado, y ahora es la más utilizada para forjado en frío.

Prensa de fricción:

Una punzonadora que utiliza un accionamiento por fricción y un mecanismo de tornillo sobre un accionamiento por riel se denomina prensa de fricción.

Golpe en espiral:

El uso de un mecanismo de tornillo en un mecanismo de accionamiento deslizante se conoce como prensa en espiral.

Perforadora de cremallera:

El uso de un mecanismo de piñón y cremallera en un mecanismo de accionamiento deslizante se conoce como punzón de cremallera.La prensa de espiral tiene casi las mismas características que un punzón de cremallera, y sus características son sustancialmente las mismas que las de una prensa hidráulica.Sin embargo, ahora ha sido sustituida por una prensa hidráulica, y no se utilizará a menos que sea excepcionalmente especial.
