La diferencia entre la prensa plegadora con barra de torsión y la prensa plegadora electrohidráulica

Los principios de diseño de los dos modelos son diferentes, lo que da como resultado diferentes estructuras para garantizar la sincronización en ambos lados del control deslizante de flexión. La máquina dobladora de barras de torsión utiliza una barra de torsión para unir las varillas oscilantes izquierda y derecha para formar una barra de torsión que fuerza el mecanismo de sincronización para Mueva hacia arriba y hacia abajo los cilindros de aceite en ambos lados.Por lo tanto, la máquina dobladora de barras de torsión es un modo de sincronización mecánica forzada y el paralelismo de los bloques deslizantes no se puede verificar ni ajustar automáticamente. La prensa plegadora electrohidráulica debe instalar una regla de rejilla en el deslizador o la cama, y ​​el control numérico El sistema puede analizar la sincronización en ambos lados del control deslizante a través de la información enviada por la regla de rejilla en cualquier momento. Si hay un error, el sistema de control numérico se ajustará a través de la servoválvula hidráulica proporcional para sincronizar la carrera en ambos lados de el control deslizante. El sistema de control numérico, el conjunto de válvulas de control hidráulico y la regla de rejilla forman el control de circuito cerrado de retroalimentación de la plegadora electrohidráulica.

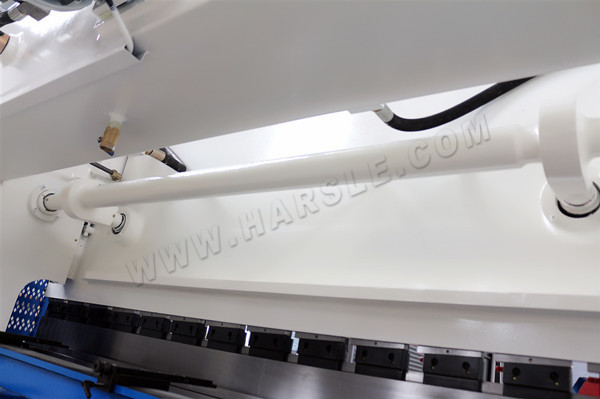

barra de torsión para máquina dobladora de barras de torsión

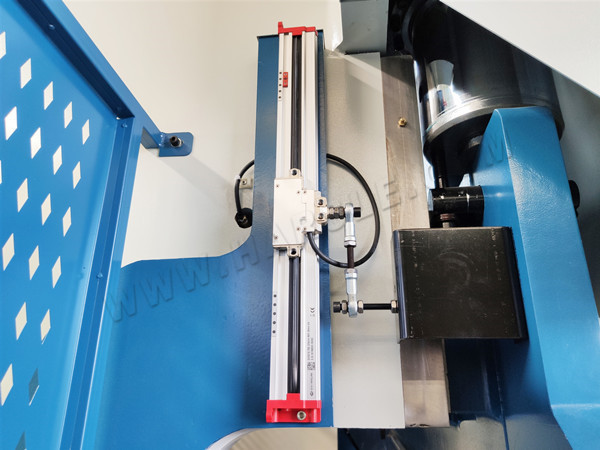

Regla de rejilla para plegadora electrohidráulica

El paralelismo del carro determina el ángulo de la pieza de trabajo.La máquina dobladora de eje giratorio mantiene la corredera sincronizada mecánicamente sin retroalimentación de errores en tiempo real.La máquina en sí no puede realizar ajustes automáticos, lo que da como resultado una precisión de mecanizado deficiente. Además, su capacidad de desviación es deficiente, porque la máquina dobladora de barras de torsión fuerza al mecanismo de sincronización a moverse hacia arriba y hacia abajo en los cilindros de aceite en ambos lados a través del mecanismo de torsión. barra, lo que provocará la deformación de la barra de torsión si está polarizada durante mucho tiempo. La plegadora electrohidráulica controla la sincronización del bloque deslizante a través del grupo de válvulas hidráulicas proporcionales, y la escala de rejilla proporciona información de error en tiempo real.Si se produce un error en la retroalimentación de la escala de la rejilla, el sistema se ajusta a través de la válvula proporcional para mantener la sincronización del bloque deslizante y mejorar la precisión del mecanizado.

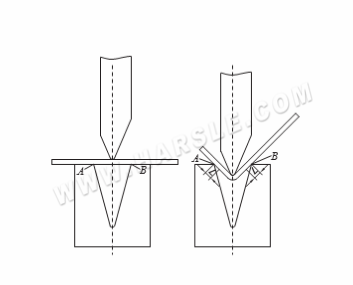

Proceso de doblado

Hay tres puntos en el trabajo de la máquina que determinan su velocidad de funcionamiento: (1) velocidad del deslizador, (2) velocidad de bloqueo trasero y (3) paso de flexión. La máquina dobladora torsional utiliza cilindros de aceite 6: 1 u 8: 1, que es lenta, mientras que la máquina dobladora hidráulica síncrona utiliza un cilindro de aceite 13: 1 o 15: 1, que es rápido. Por lo tanto, la velocidad de descenso rápida y la velocidad de retorno de la prensa plegadora electrohidráulica son mucho más altas que las de la barra de torsión. máquina dobladora. Cuando el control deslizante de la máquina dobladora de eje giratorio baja, aunque la velocidad tiene la función de desaceleración y desaceleración rápida, la velocidad de desaceleración y retorno rápido es de solo 80 mm / s y la conversión de velocidad no es suave. La velocidad de funcionamiento del tope trasero es de solo 100 mm/s. Cuando el bloque deslizante de la prensa plegadora electrohidráulica desciende, la velocidad tiene las funciones de descenso rápido y descenso lento, las velocidades de descenso rápido y retorno pueden alcanzar 200 mm/s. , y la conversión de velocidad es suave, lo que mejora en gran medida la eficiencia de producción. Al mismo tiempo, la velocidad de funcionamiento del tope trasero alcanza los 400 mm/s. (En la siguiente figura, la figura de la izquierda muestra el cilindro de aceite del tope de torsión). máquina dobladora de barras, y la figura de la derecha muestra el cilindro de aceite de la plegadora electrohidráulica)

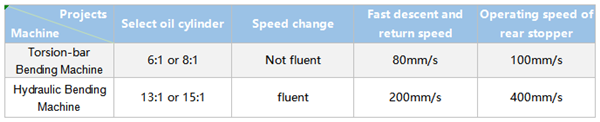

Comparación de velocidad de funcionamiento

Debido a su propio diseño, la máquina dobladora de barras de torsión no puede doblarse bajo carga excéntrica.Si se dobla bajo carga excéntrica durante mucho tiempo, la barra de torsión se deformará. La máquina dobladora de control numérico síncrono hidráulico no tiene tales problemas.Los ejes Y1 e Y2 en los lados izquierdo y derecho funcionan de forma independiente, por lo que pueden doblarse bajo carga excéntrica.

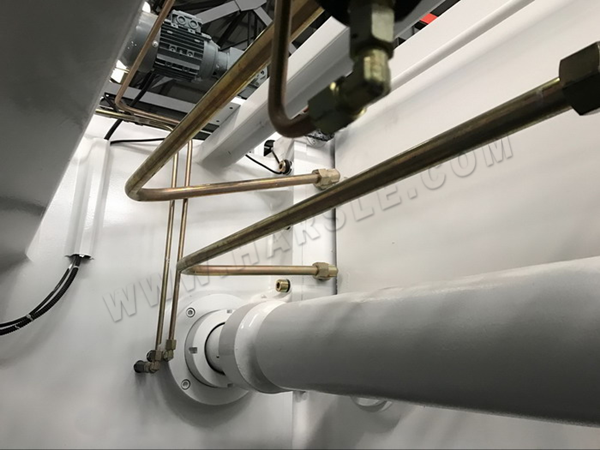

barra de torsión de la máquina dobladora de barras de torsión

Diagrama esquemático de la plegadora electrohidráulica.

La mayoría de las máquinas dobladoras de eje giratorio no están equipadas con un sistema de control numérico, y mucho menos con compensación del eje V, por lo que cuando se procesa de acuerdo con los planos, solo se puede confiar en la experiencia de los trabajadores más antiguos para comenzar y realizar el doblado de prueba primero. Si no cumple con los estándares y continúa intentándolo, este proceso no solo produce materiales de desecho, sino que también tiene un rango de selección pequeño y un salario alto al contratar operadores. Por supuesto, si es necesario, también puede optar por agregar un sistema de compensación manual. La plegadora electrohidráulica está controlada por un sistema de control numérico profesional, tiene compensación del eje V, es fácil de operar y requiere pocos requisitos de experiencia de los trabajadores. Tiene la función de simular la flexión.No necesita lofting, solo necesita corregir el tamaño del paso de entrada del dibujo y doblarlo directamente.

Sistema de compensación manual (arriba a la derecha) y compensación eléctrica del eje (abajo a la izquierda)

Cuanto mayor sea el número de ejes de control, peor será el efecto.Generalmente, solo se controlan los ejes X e Y. La plegadora electrohidráulica no está controlada por el rango del número de ejes, al menos 3+1 ejes, es decir, la programación automática puede cumplir con requisitos elevados, como 4+1. eje, 5+1 eje, 6+1 eje, 7+1 eje, 8+1 eje, etc. Procesamiento de enlace multieje, después de sujetar la pieza de trabajo en una máquina dobladora por primera vez, cambio automático de herramienta, husillo giratorio Se pueden realizar cabezales, bancos de trabajo giratorios y otras operaciones para completar el procesamiento compuesto de múltiples procesos y múltiples superficies, que no solo tiene una alta suavidad sino que también mejora en gran medida la eficiencia.

Selección de ejes múltiples comúnmente utilizada en plegadoras electrohidráulicas

La máquina dobladora de ejes torsionales puede equiparse con algunas configuraciones mejores basadas en la máquina original, como abrazaderas rápidas comunes, compensación manual, dedos de tope de elevación, husillo de bolas y tope trasero del riel guía lineal, enfriador de aceite, protección de cortina de luz, etc. , la plegadora electrohidráulica puede equiparse no solo con la configuración básica mencionada anteriormente, sino también con una variedad de accesorios avanzados. Por ejemplo, se proporciona una mejor abrazadera rápida tipo TYOKKO o una abrazadera rápida tipo AMADA sobre la base de una abrazadera rápida común. Abrazaderas. El dedo del mecanismo de elevación no solo se puede seleccionar manualmente, sino que también se puede seleccionar un dedo de engranaje Z eléctrico que se desplaza sobre el riel guía a través de un motor de CA. La protección de la cortina de luz también se puede reemplazar por una protección láser más sensible y segura. Además , se puede configurar un sistema de control de servobomba con muchas ventajas, como ahorro de energía, bajo nivel de ruido, velocidad de estampado rápida, mayor precisión y menor consumo de aceite. Manipuladores que pueden mejorar en gran medida la eficiencia de producción; sistema de sujeción hidráulica; alimentación de seguimiento y ángulo láser detector.

Selección común de máquina dobladora de eje torsional (izquierda) y prensa plegadora electroelectrohidráulica (derecha)

La principal diferencia entre la plegadora electrohidráulica y la máquina dobladora de barras de torsión radica en si hay un circuito cerrado de retroalimentación y si hay compensación mediante la plegadora electrohidráulica.Los dos deben distinguirse claramente. La dobladora de eje torsional ajusta mecánicamente la carrera del cilindro de aceite, mientras que la dobladora hidráulica controla la carrera mediante presión hidráulica. La máquina dobladora torsional está controlada por un eje de equilibrio, mientras que la plegadora electrohidráulica está sincronizada mediante válvulas servoproporcionales en Ambos lados. La plegadora electrohidráulica se refiere a una combinación de ventajas eléctricas e hidráulicas.Tiene las ventajas de una alta precisión de control, una velocidad de respuesta rápida, una gran potencia de salida, un procesamiento de señales flexible y una fácil realización de la retroalimentación de varios parámetros. La eficiencia de trabajo de una plegadora electrohidráulica puede ser igual a la de dos o tres prensas plegadoras de torsión. maquinas dobladoras de barras.

En resumen, la máquina dobladora se selecciona de acuerdo con los requisitos de procesamiento reales.La máquina dobladora síncrona servo hidráulica tiene alta precisión, retroalimentación de errores en tiempo real y una fuerte capacidad de carga anti-deflexión del control deslizante de flexión. La máquina dobladora síncrona de eje torsional tiene baja precisión, no hay retroalimentación de error y poca capacidad de carga anti-deflexión de flexión bloque deslizante.La máquina dobladora servo hidráulica es más compleja y costosa que la máquina dobladora síncrona de eje torsional. De acuerdo con la introducción anterior, puede elegir la máquina dobladora adecuada entre los siguientes aspectos específicos.

1. Requisitos de precisión para el procesamiento de piezas de trabajo (desviación de precisión de la máquina dobladora de eje torsional).

2. Tiempo de trabajo diario de la máquina (la plegadora electrohidráulica tiene una alta eficiencia, lo que puede acortar las horas de trabajo y reducir el costo de mano de obra).

3. Si el operador de la máquina es un empleado antiguo (la máquina dobladora de eje giratorio solo se puede depurar a través de la experiencia y no es fácil de operar para el principiante, mientras que la plegadora electrohidráulica está controlada por el sistema y es simple y conveniente).

4. Si se debe comprar o no una máquina dobladora de ejes demasiado torcidos antes para comprender la tasa de fallas.Las fallas frecuentes reducirán la eficiencia del trabajo y retrasarán el período de construcción (la tasa de fallas de la prensa plegadora electrohidráulica es extremadamente baja).
