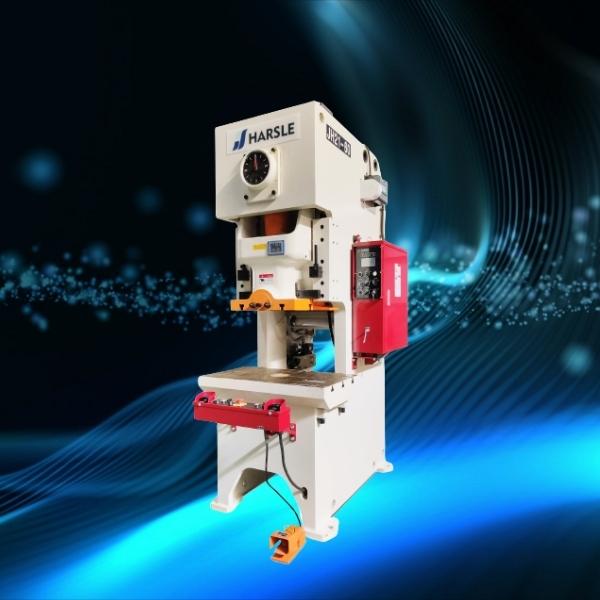

La prensa de manivela es un tipo de prensa mecanica y también se le puede llamar punzón de manivela.Su principio de funcionamiento es un mecanismo de manivela-deslizador.
1-Mesa de trabajo;Cuerpo de 2 máquinas;3-freno;4-Cubierta de seguridad;5 engranajes;6-Embrague;7-Cigüeñal;8 enlaces;9 controles deslizantes;manipulador de 10 pies
La Figura 1 es un dibujo esquemático, la Figura 2 es un diagrama de movimiento.
Su principio de funcionamiento es el siguiente: motor
⑴ Pasar el movimiento a la polea grande a través de la correa trapezoidal.
⑵ Después del piñón
⑶ Equipo grande
⑷ Pasar al embrague
⑸ El embrague 5 transmite el movimiento al cigüeñal.
⑹ El extremo superior de la biela está montado en el cigüeñal y el extremo inferior está conectado al control deslizante.
⑺ El movimiento giratorio del cigüeñal cambia a un movimiento alternativo lineal del control deslizante.El molde superior del molde está montado en el control deslizante y el molde inferior está montado en la mesa.Por lo tanto, cuando el material se coloca entre los moldes superior e inferior, se pueden realizar procesos de punzonado y otros procesos de estampado.Debido a las necesidades del proceso de producción, el control deslizante a veces se mueve y a veces se detiene.Por lo tanto, además del embrague, también se instala un freno al final del cigüeñal, y la prensa funciona durante un corto período de tiempo durante todo el ciclo de trabajo, es decir, la carga está funcionando.El tiempo es corto y la mayoría de las veces hay tiempo muerto sin carga.Para uniformar la carga del motor y utilizar la energía de manera eficiente, se instala un volante.La polea grande 2 actúa como volante.

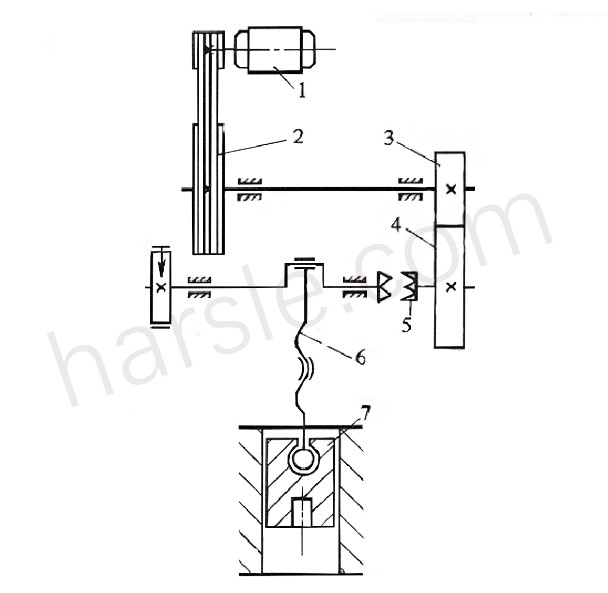

1--Motor;2 --Polea de correa;3, 4—Engranaje;5--Embrague;6--Enlace;7--Control deslizante.
Como puede verse en el principio de funcionamiento anterior, la prensa de manivela consta de las siguientes partes:
(1) Mecanismo de trabajo: mecanismo deslizante del cigüeñal que consta del cigüeñal, la biela, el control deslizante y otras partes.
(2) Sistema de transmisión: incluida la transmisión por engranajes, la transmisión por correa y otros mecanismos.
(3) Sistema operativo: como embragues y frenos.
(4)Sistema de energía: como motor eléctrico, volante.
(5) Piezas de soporte: como el fuselaje.
2. La estructura común en el control deslizante de la manivela.

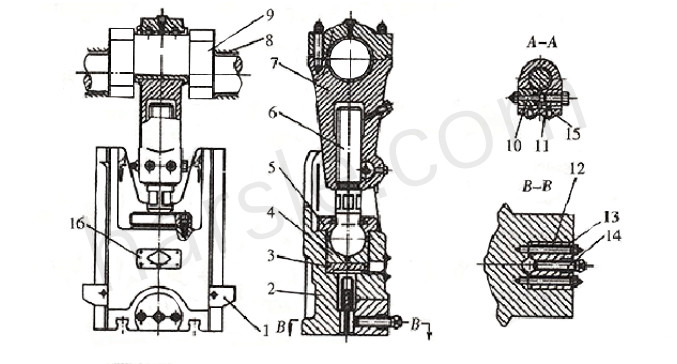

1--travesaño de alimentación;2--Control deslizante;3--Aplastante rápido;4--Asiento de apoyo;5--Cubierta;6--Tornillo de ajuste;7--Cuerpo de enlace;8--eje;9--Cigüeñal;10-- Tornillo de bloqueo;11-Bloque de bloqueo;12- Portamoldes rápido;13-Tornillo de sujeción;14-Tornillo de apriete;15-Cable superior;16-Dispositivo de protección contra sobrecarga.
⑴Dispositivo de ajuste de altura del módulo
Para poder acomodar instalaciones de moldes con diferentes alturas de cierre, en el cursor del cigüeñal de la prensa se encuentra un dispositivo para ajustar la altura de la prensa.Como se muestra en la figura, el diagrama del mecanismo deslizante de la manivela del freno.En el ajuste, primero, afloje el cable superior 15, luego afloje el tornillo de bloqueo 10 y luego gire la varilla de ajuste 6, de modo que la longitud del tornillo de conexión sea larga o más corta, de modo que la altura del molde se reduzca o aumentó.Después de instalar y depurar el molde, el tornillo 10 y el cable superior 15 deben bloquearse uno tras otro para evitar que la biela regrese.Para prensas grandes y medianas, el tornillo de ajuste es girado por un motor separado a través de un mecanismo de engranaje o turbina.
⑵Dispositivo de pieza superior
La prensa generalmente está provista de un dispositivo de pieza superior en el miembro deslizante para la matriz superior de la matriz superior.El dispositivo de pieza superior es rígido y neumático, y a continuación sólo se describe el dispositivo de pieza superior rígida.

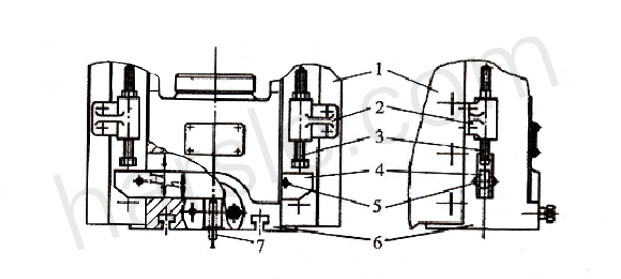

1--Cuerpo;2--Parada del asiento;3--Tornillo de cabeza de tope;4--travesaño de alimentación;5--pasador de tope;6--control deslizante;7-- Pasador eyector.
Como se muestra, el conjunto de la pieza superior consta de un riel de impacto 4 que pasa a través del control deslizante y un tornillo de tope 3 que está sujeto al fuselaje.Cuando se presiona el cursor hacia abajo, debido a la acción de la pieza de trabajo, la varilla eyectora 7 de la matriz superior se eleva en el cursor usando la barra transversal.Cuando el control deslizante regresa al punto muerto superior, los dos extremos de la barra de golpe quedan bloqueados por el tornillo de cabeza del fuselaje, el control deslizante continúa subiendo y la barra de golpe se mueve hacia abajo en relación con el control deslizante, empujando la parte superior en la parte superior. morir.La pieza de varilla es expulsada.
La carrera máxima de trabajo del travesaño de golpe es Hh.Si se toca el tornillo de cabeza demasiado pronto, se producirá una falla en el equipo.Por lo tanto, cuando se utiliza el tornillo de cabeza, el control deslizante debe estar en el punto muerto superior.
El dispositivo de pieza superior rígida tiene una estructura simple, operación confiable y amplia aplicación.Sin embargo, la fuerza del material superior y la posición del material superior no se pueden ajustar arbitrariamente.
