El funcionamiento y uso de la máquina de prensa hidráulica
Usted está aquí: Casa » Apoyo » Blog » El funcionamiento y uso de la máquina de prensa hidráulica

El funcionamiento y uso de la máquina de prensa hidráulica

Vistas:1958     Autor:Editor del sitio     Hora de publicación: 2024-05-23      Origen:Sitio

Preguntar

A prensa hidráulica Es una máquina que tiene una cama o una placa en la que se coloca el material metálico para que pueda ser triturado, enderezado o moldeado.


Todo esto es posible con la prensa hidráulica

El concepto de prensa hidráulica se basa en la teoría de Pascal, que establece que cuando se aplica presión a los fluidos en un sistema cerrado, la presión en todo el sistema siempre permanece constante.En palabras simples, una prensa hidráulica es una máquina que aprovecha la presión ejercida sobre los fluidos para triturar algo.

Joseph Bramah inventó la prensa hidráulica, de ahí que también se la conozca como Prensa Bramah.


Cómo funciona la prensa hidráulica

Dado que la prensa hidráulica funciona según la ley de Pascal, su funcionamiento es similar al del sistema hidráulico.Una prensa hidráulica consta de componentes básicos utilizados en un sistema hidráulico que incluye el cilindro, los pistones, las tuberías hidráulicas, etc. El funcionamiento de esta prensa es muy sencillo.El sistema consta de dos cilindros, el líquido (aceite normal) se vierte en el cilindro que tiene un diámetro pequeño.Este cilindro se conoce como cilindro esclavo.

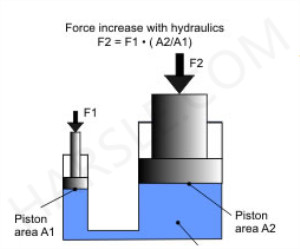

Las áreas de los émbolos grande y pequeño son S2 y S1 respectivamente, y las fuerzas sobre los émbolos son F2 y F1 respectivamente.Según el principio de Pascal, la presión de un líquido cerrado es igual en todas partes, es decir, F2/S2=F1/S1=p;F2=F1(S2/S1).Representa el efecto de ganancia de presión hidráulica.Al igual que la ganancia mecánica, la fuerza aumenta, pero el trabajo no gana.Por lo tanto, la distancia de movimiento del émbolo grande es S1/S2 veces la distancia de movimiento del émbolo pequeño.El principio básico es que la bomba de aceite entrega el aceite hidráulico al bloque de válvulas de cartucho integrado y distribuye el aceite hidráulico a la cavidad superior o inferior del cilindro a través de varias válvulas unidireccionales y válvulas de desbordamiento, y hace que el cilindro se mueva debajo. la acción del aceite a alta presión.Es un dispositivo que utiliza líquido para transmitir presión.Cuando la presión del líquido se transfiere en un recipiente cerrado, se sigue la ley de Pascal.El sistema de transmisión hidráulica de la prensa hidráulica de cuatro columnas consta de un mecanismo de potencia, un mecanismo de control, un mecanismo ejecutivo, un mecanismo auxiliar y un medio de trabajo.El mecanismo de potencia suele utilizar una bomba de aceite como mecanismo de potencia, que generalmente es una bomba de aceite de producto.Para cumplir con los requisitos de velocidad de movimiento del actuador, se selecciona una bomba de aceite o varias bombas de aceite.Baja presión;bomba de paletas para media presión;Bomba de émbolo para alta presión.Procesamiento a presión y conformado de diversos materiales plásticos, como extrusión, doblado, embutición profunda de placas de acero inoxidable y conformado en frío de piezas metálicas.También se puede utilizar para prensar productos en polvo, muelas abrasivas, baquelita y productos termoendurecibles de resina.

El funcionamiento y uso de la prensa hidráulica.

La fuerza aplicada sobre los fluidos por el cilindro más pequeño da como resultado una fuerza mayor cuando se empuja hacia el cilindro maestro.La prensa hidráulica se utiliza principalmente para fines industriales donde se requiere una gran presión para comprimir metales en láminas delgadas.Una prensa hidráulica industrial utiliza el material sobre el que se va a trabajar junto con la ayuda de las placas de prensa para triturar o perforar el material en una lámina delgada.


Sistema hidráulico: La prensa hidráulica funciona según el principio de Pascal, que establece que cuando se aplica una presión a un fluido confinado, el cambio de presión se produce en todo el fluido.El sistema hidráulico consta de una bomba hidráulica, fluido hidráulico y uno o más cilindros hidráulicos.


Bomba hidráulica: La bomba hidráulica es responsable de mover el fluido hidráulico (generalmente aceite) a través del sistema.Cuando se activa la bomba, crea un flujo de fluido hidráulico que ingresa al cilindro.


Fluido hidráulico: El fluido hidráulico es el medio a través del cual se transmite la presión.Fluye a través de tuberías y mangueras desde la bomba hasta el cilindro.El fluido debe ser incompresible para transmitir eficazmente la presión.


Cilindro hidráulico: El cilindro hidráulico consta de un pistón que se mueve dentro de una cámara cilíndrica.Cuando el fluido hidráulico se bombea al cilindro, empuja contra el pistón, generando una fuerza.

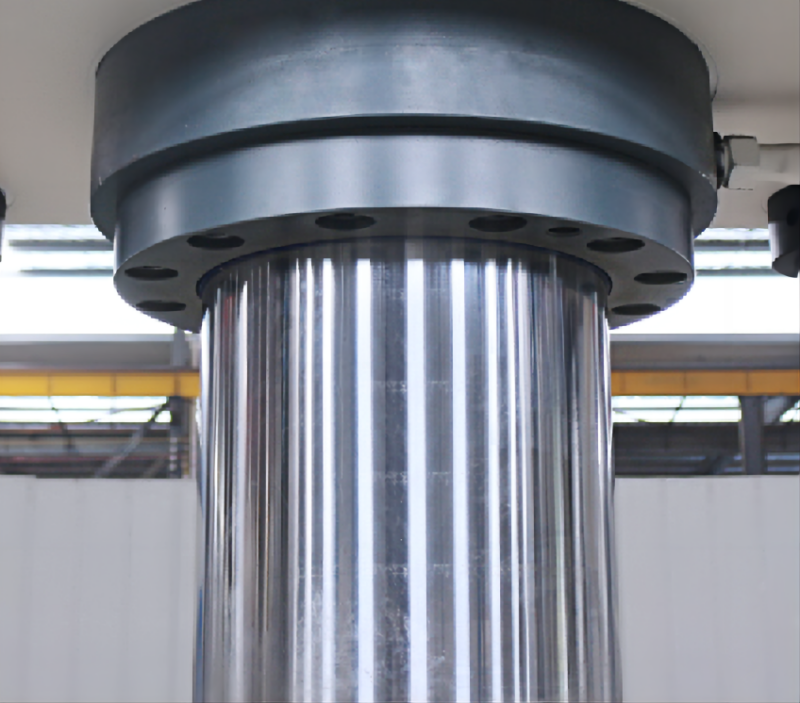

Cilindro hidráulico

Generación de fuerza: La fuerza generada por la prensa hidráulica es el resultado de la presión aplicada al fluido hidráulico y el área del pistón.La fórmula utilizada para calcular la fuerza es:

Fuerza=Presión×Área


Proceso de compresión: A medida que el pistón se mueve, comprime el material colocado en la prensa.Esta fuerza de compresión se puede utilizar para diversas aplicaciones, como formar, moldear, punzonar y cortar materiales.


Sistema de control: La prensa hidráulica está equipada con un sistema de control que permite al operador ajustar la presión, la velocidad y la dirección del pistón.Esto asegura un control preciso sobre la operación de prensado.


Mecanismos de seguridad: Las prensas hidráulicas suelen tener características de seguridad como válvulas de alivio de presión, botones de parada de emergencia y protectores para proteger al operador de posibles peligros.

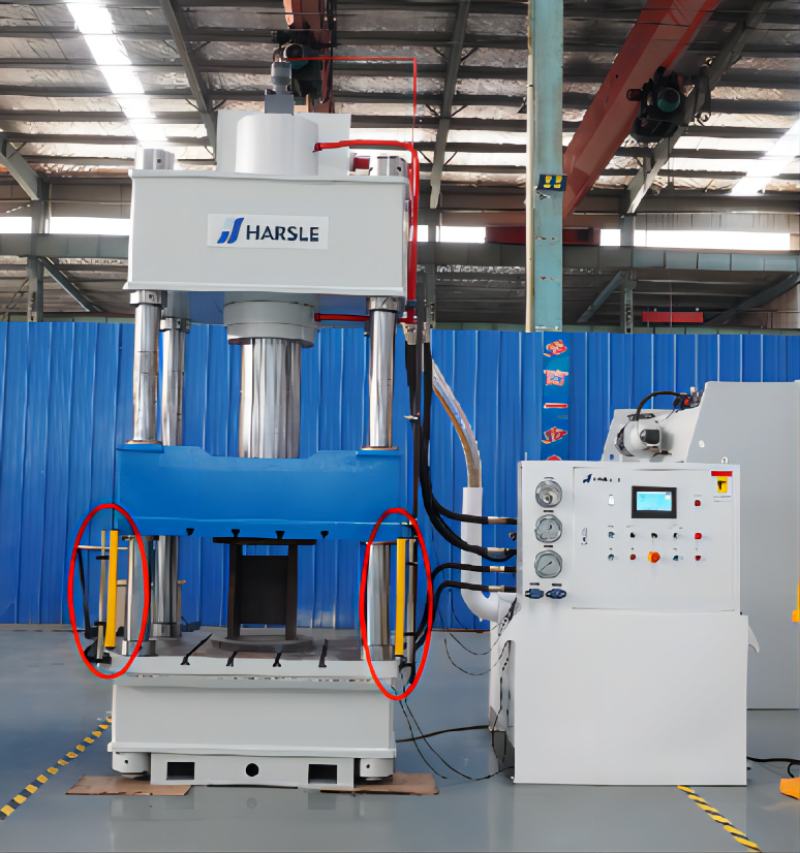

Mecanismos de seguridad de prensa hidráulica


Usos de una prensa hidráulica

Una prensa hidráulica se utiliza para casi todos los fines industriales.Pero básicamente se utiliza para transformar objetos metálicos en láminas de metal.En otras industrias se utiliza para adelgazar el vidrio, elaborar polvos en el caso de la industria cosmética y para formar tabletas para uso médico.Los otros usos comunes de las prensas hidráulicas son los siguientes:

Para aplastar coches. Una prensa hidráulica es el corazón de cualquier sistema de trituración de automóviles.En este proceso, un motor hidráulico aplica una gran presión sobre los fluidos que ingresan a los cilindros.La presión del fluido hace que las placas se eleven y, con una gran fuerza, la placa se impulsa sobre el automóvil, aplastándolo.


Cacao en polvo sin grasa. Durante el procesamiento de los granos de cacao se obtiene un líquido conocido como licor de chocolate.Para preparar cacao en polvo sin grasa, este líquido se exprime en una prensa hidráulica.Después de esta etapa, este líquido se procesa aún más para obtener un polvo.El polvo así obtenido es cacao en polvo, que no contiene grasa.


Para hacer espadas. En el proceso de fabricación de espadas, se utiliza una prensa hidráulica para darle una forma plana al acero en bruto.


Medio de trabajo

La función del medio de trabajo utilizado en la prensa hidráulica no es solo transmitir la presión sino también garantizar que las piezas de trabajo de la máquina sean sensibles, confiables, duraderas y con menos fugas.


Los requisitos básicos de la prensa hidráulica para medio de trabajo son:


①Tiene una fluidez adecuada y baja compresibilidad para mejorar la eficiencia de la transmisión;

②Puede prevenir la corrosión;

③Tiene buen rendimiento de lubricación;

④Fácil de sellar;

⑤ Rendimiento estable, trabajo a largo plazo sin deterioro.


La prensa hidráulica inicialmente utiliza agua como medio de trabajo y luego se cambia a una emulsión que se obtiene agregando una pequeña cantidad de aceite emulsionado al agua para aumentar la lubricidad y reducir la oxidación.A finales del siglo XIX aparecieron las prensas hidráulicas que utilizaban aceite mineral como medio de trabajo.El aceite tiene buena lubricidad, resistencia a la corrosión y viscosidad moderada, lo que resulta beneficioso para mejorar el rendimiento de la prensa hidráulica.En la segunda mitad del siglo XX apareció un nuevo tipo de emulsión a base de agua.Su forma emulsionada era 'agua en aceite' en lugar del 'aceite en agua' original.La fase exterior de la emulsión 'agua en aceite' es aceite.Su lubricidad y resistencia a la corrosión son cercanas a las del aceite, contiene muy poco aceite y no es fácil de quemar.Sin embargo, las emulsiones a base de agua son más caras, lo que limita su promoción.


Tipos de prensa hidráulica

Existen muchos tipos diferentes de prensas hidráulicas que se adaptan a los diversos requisitos de las industrias.Algunos de ellos son los siguientes:

Prensas de cenador: Estas prensas se suelen utilizar cuando el trabajo a realizar no es de gran intensidad.Estas prensas vienen en una variedad de tamaños y especificaciones.Pero en comparación con otras prensas hidráulicas, no comprimen la gran cantidad de presión necesaria para generar más producción.Las prensas de eje se utilizan en procesos como perforar agujeros en metales, estampar, aplanar metales, rasgar, marcar inscripciones, etc.


Prensas laminadoras: A diferencia de otras prensas hidráulicas que funcionan automáticamente, estas prensas utilizan mano de obra.Las prensas laminadoras tienen dos aberturas que se conocen como placas.Uno se utiliza para calentar mientras que el otro se utiliza para enfriar.Esto hace que el proceso de laminación sea comparativamente más rápido.A través de estas prensas, se pueden laminar materiales como polímeros sobre papel y metal.En el caso de las prensas laminadoras, las placas suelen calentarse con aceite o mediante electricidad.Una prensa laminadora también se utiliza para usos comunes, como laminar documentos de identidad, certificados e incluso portadas de libros.De esta manera, las prensas laminadoras facilitan una laminación rápida y sencilla para las necesidades industriales y domésticas.


Prensas de marco C: Estas prensas tienen forma de 'C', que está diseñada específicamente para maximizar el espacio del piso para que los trabajadores puedan moverse fácilmente en el lugar de trabajo.A diferencia de otras prensas que tienen procesos múltiples, las prensas con marco C solo incluyen una única aplicación de prensa.Su aplicación incluye trabajos de enderezamiento, embutición y principalmente trabajos de montaje.Las prensas con marco en C vienen en una variedad de pesos.Las prensas con marco en C también están disponibles con características adicionales, como soportes para ruedas y manómetros.

prensas de marco C


Prensas neumáticas: Estas prensas son las prensas hidráulicas más básicas utilizadas en las industrias porque comprimen el aire para crear presión y ganar movimiento.La ventaja de las prensas neumáticas es que las operaciones se realizan rápidamente, mientras que la desventaja de esta prensa es que no puede crear presiones extremadamente altas, como pueden crear otras prensas hidráulicas.Las prensas neumáticas se utilizan a menudo en sistemas de frenos de automóviles y aviones.Los usos industriales de las prensas neumáticas incluirían montaje, trefilado, punzonado, etc. Una prensa neumática suele requerir un operador a tiempo completo y, por su seguridad, también se incluyen accesorios de seguridad adicionales, como dispositivos de seguridad eléctricos.


Prensas eléctricas: Estas prensas se utilizan en grandes industrias que demandan el uso de maquinaria y equipos pesados.Hay 2 tipos de prensas eléctricas según el tipo de embrague utilizado.Son embragues de revolución completa y de revolución parcial.En el caso de un embrague de revolución completa, el embrague no se puede interrumpir hasta que el cigüeñal haga una revolución completa.En caso de revolución parcial, el embrague puede interrumpirse en cualquier momento, antes o después de la revolución completa.Las prensas eléctricas implican un gran peligro debido a las pesadas operaciones asociadas a ellas.Se toman muchas medidas de seguridad al usar prensas eléctricas.


Prensas de montaje: Estas prensas utilizan la presión extrema generada por los pistones y los fluidos hidráulicos para ensamblar y mantener las piezas.


Prensas de marco H: Estas prensas tienen una peculiar forma de 'H' y son capaces de manejar más de una aplicación de prensa.

prensa hidráulica
