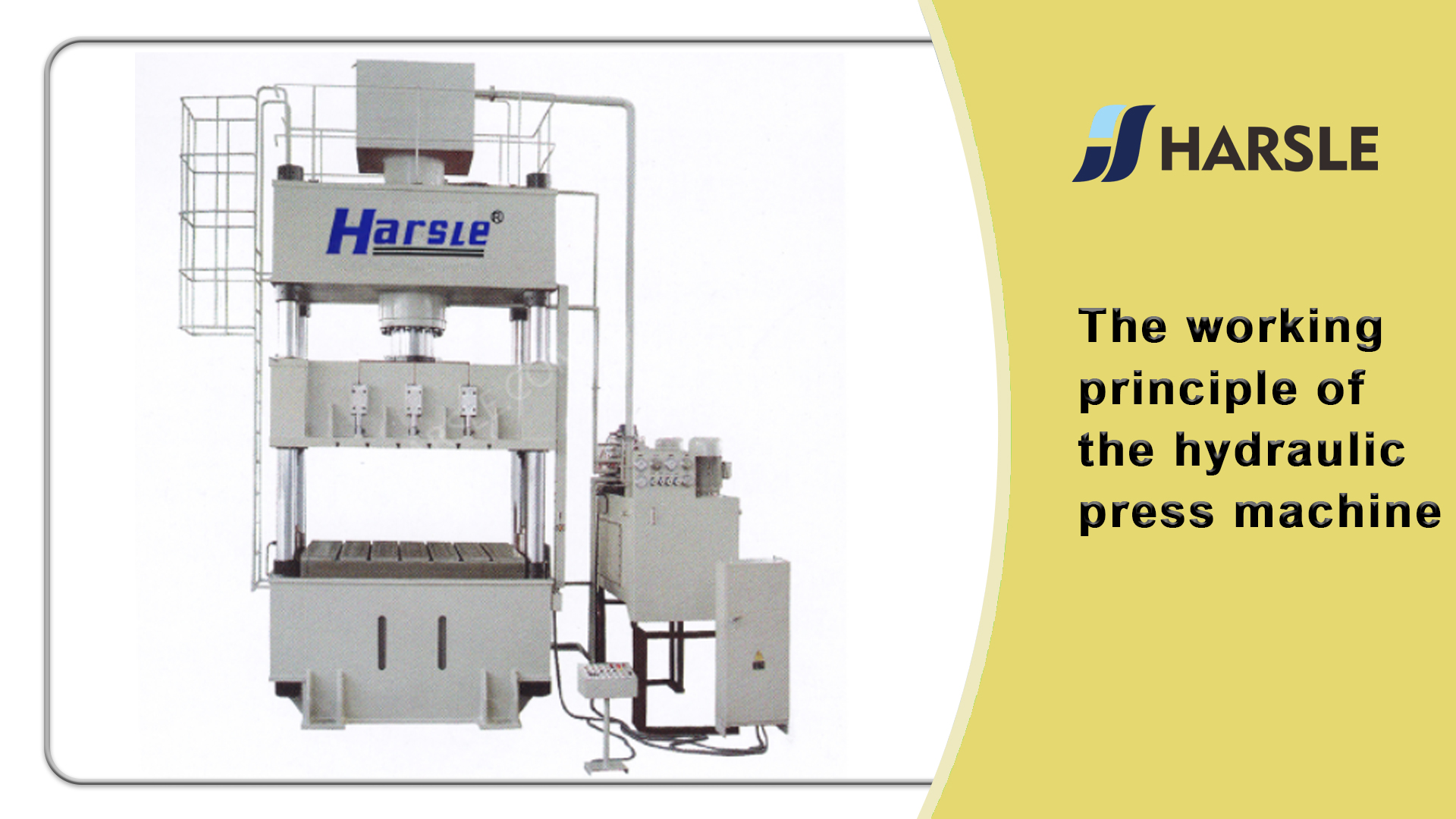

El principio de funcionamiento de la máquina de prensa hidráulica

Principio de funcionamiento

A prensa hidráulica es un dispositivo de compresión que hace uso de una fuerza ejercida sobre un fluido, para crear una fuerza resultante de acuerdo con la Ley de Pascal.En realidad, fue inventado por Joseph Bramah, por lo que también se conoce como Bramah Press.

¿Qué es la ley de Pascal?Explicación del principio hidráulico.

La Ley de Pascal es una teoría que establece que la presión (P) en un fluido confinado, causada por una fuerza (F1), sobre un área (A1), se transmite sin disminución, provocando una fuerza (F2), sobre el área (A2). .Esta ley se puede aplicar para magnificar una fuerza pequeña mediante la relación de las áreas para obtener una fuerza mayor: F2 = F1 (A2/A1).

¿Cómo funciona una prensa hidráulica?La ley de Pascal en acción

En una prensa hidráulica, se aplica una fuerza mecánica modesta (F1) a un área pequeña (A1).A medida que el fluido se mueve en un lugar, inevitablemente se mueve a otra parte dentro de ese canal.Luego, un área más grande (A2) genera una fuerza mecánica magnificada (F2).La fuerza se transmite a través de la presión hidráulica generada por el esfuerzo inicial, F1.

El principio básico de los cuatro pilares. máquina de prensa hidráulica es la bomba de aceite para entregar el aceite hidráulico al bloque de válvulas de cartucho integrado, el aceite hidráulico se distribuirá a la cámara superior o inferior a través del unidireccional válvula y la válvula de alivio, el cilindro se moverá bajo la acción del aceite a alta presión.

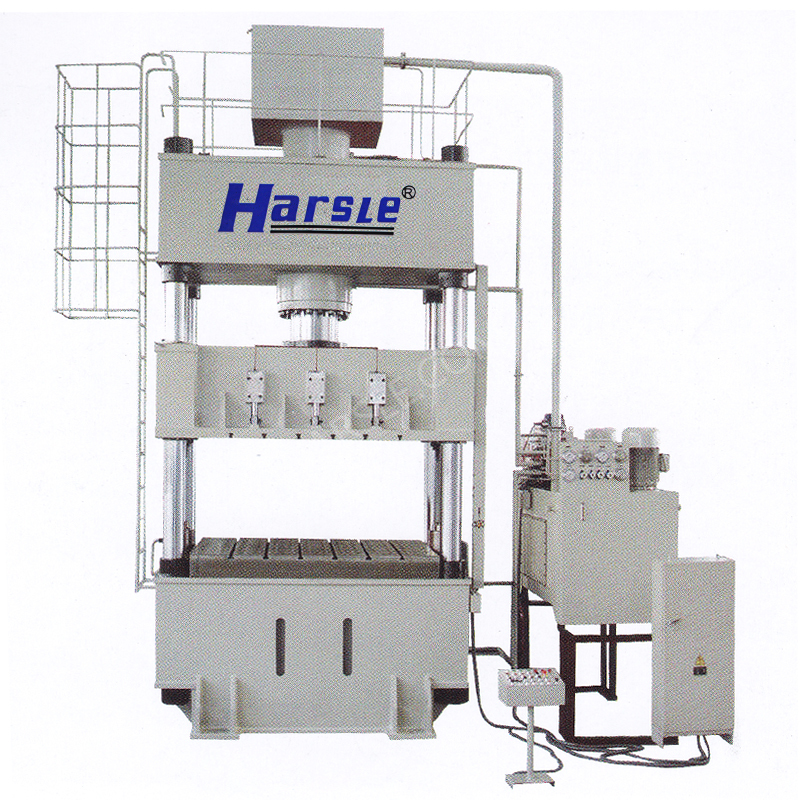

La máquina de prensa hidráulica de cuatro columnas es el dispositivo que utiliza líquido para transmitir la presión.El líquido sigue la ley de Pascal cuando se entrega en un recipiente cerrado.El sistema de accionamiento hidráulico de las cuatro columnas. La prensa hidráulica consta del sistema de potencia, el sistema de control, el sistema de implementación, el sistema auxiliar y el medio de trabajo.

El sistema de energía generalmente adopta una bomba de aceite como sistema de energía.Para cumplir con los requisitos de velocidad del sistema implementador, la máquina utiliza una o varias bombas de aceite:

⒈ Bomba de engranajes de baja presión (presión de aceite inferior a 2,5 MP);

⒉ Bomba de paletas de presión media (presión de aceite inferior a 6,3 MP);

⒊Bomba de pistón de alta presión (presión de aceite inferior a 32,0 MP).

Procesamiento a presión y conformado de diversos materiales plásticos, como extrusión, doblado, trefilado y conformado en frío de placas de acero inoxidable, así como prensado de productos en polvo, muelas abrasivas, bakelite y resina termo. productos de fijación.

Hoy en día, la prensa hidráulica, especialmente la prensa hidráulica de 4 columnas, juega un papel muy importante en la producción de la industria, por lo que elegir un fabricante profesional de máquinas CNC de chapa metálica es un factor crucial para la calidad de la máquina.

Medio de trabajo:

La función del medio de trabajo utilizado en la prensa hidráulica no es solo transmitir la presión sino también garantizar que las piezas de trabajo de la máquina sean sensibles, confiables, duraderas y con menos fugas.

Los requisitos básicos de la prensa hidráulica para medio de trabajo son:

①Tiene una fluidez adecuada y baja compresibilidad para mejorar la eficiencia de la transmisión;

②Puede prevenir la corrosión;

③Tiene buen rendimiento de lubricación;

④Fácil de sellar;

⑤ Rendimiento estable, trabajo a largo plazo sin deterioro.

La prensa hidráulica inicialmente utiliza agua como medio de trabajo y luego se cambia a una emulsión que se obtiene agregando una pequeña cantidad de aceite emulsionado al agua para aumentar la lubricidad y reducir la oxidación.A finales del siglo XIX aparecieron las prensas hidráulicas que utilizaban aceite mineral como medio de trabajo.El aceite tiene buena lubricidad, resistencia a la corrosión y viscosidad moderada, lo que resulta beneficioso para mejorar el rendimiento de la prensa hidráulica.En la segunda mitad del siglo XX apareció un nuevo tipo de emulsión a base de agua.Su forma emulsionada era 'agua en aceite' en lugar del 'aceite en agua' original.La fase exterior de la emulsión 'agua en aceite' es aceite.Su lubricidad y resistencia a la corrosión son cercanas a las del aceite, contiene muy poco aceite y no es fácil de quemar.Sin embargo, las emulsiones a base de agua son más caras, lo que limita su promoción.

Áreas aplicadas de la máquina de prensa hidráulica:

1. Operaciones de ensamblaje: Las prensas se utilizan para el ensamblaje de piezas mediante el prensado de cojinetes, el ensamblaje de amortiguadores y otros componentes.

2. Trabajo de chapa: creación de paneles de carrocería, marcos y otros componentes estructurales de vehículos.

3. Reparación: Enderezar marcos y chasis doblados o presionar hacia afuera/adentro casquillos y cojinetes durante el mantenimiento del vehículo.

4. Fabricación de componentes: Conformación y configuración de componentes estructurales fabricados a partir de aleaciones de alta resistencia que requieren un control preciso.

5. Producción de materiales de construcción: fabricación de componentes como vigas, tuberías y placas de metal.

6. Impresión de patrones: Las prensas hidráulicas se utilizan para imprimir diseños en joyas y para compactar metales preciosos en las formas deseadas.

7. Conformado de metales: Las prensas hidráulicas se utilizan ampliamente para doblar, estampar y embutir profundamente láminas de metal.Esto incluye el moldeado de carrocerías de automóviles, utensilios de cocina y otras piezas metálicas.

8. Forja: Son ideales para operaciones de forja donde se necesita alta presión para dar forma al metal mediante troqueles.

9. Moldeo: Se utiliza en el moldeo por compresión de plásticos, compuestos y otros materiales.Ayudan en la fabricación de diversos bienes de consumo, componentes automotrices y piezas industriales.
