Dos métodos de cálculo del tonelaje de punzonado

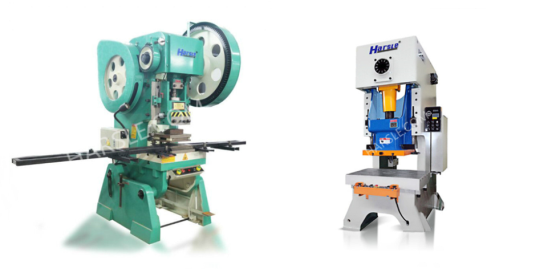

El punzonado es un proceso vital en la fabricación de metales, donde un prensa troqueladora Se utiliza para crear agujeros o formas en diversos materiales. Comprender el tonelaje requerido para una operación de punzonado específica es crucial para seleccionar el equipo adecuado y garantizar una producción eficiente. En este blog, exploraremos dos métodos de cálculo principales para determinar el tonelaje del punzón: el método de fórmula empírica y la fórmula basada en las propiedades del material.

Comprensión del tonelaje de punzonado

El tonelaje de punzonado se refiere a la cantidad de fuerza necesaria para perforar un material. Esta fuerza se mide en toneladas y es esencial para seleccionar la máquina y las herramientas adecuadas para el trabajo. Si se subestima el tonelaje, se pueden producir daños en la máquina, desgaste de las herramientas o incluso riesgos para la seguridad. Por el contrario, sobreestimar el tonelaje puede generar costos innecesarios u operaciones ineficientes.

El tonelaje calculado del punzón se divide en dos tipos:

Ⅰ Sin punzón de borde oblicuo

Fórmula: Perímetro del núcleo de punzonado (mm) × espesor de la placa (mm) × resistencia al corte del material (kn/mm2) = fuerza de punzonado (kN)

Convertir a toneladas métricas: dividir kN por 9,81

El perímetro del núcleo: la suma de los lados de cualquier forma.

Espesor del material ---- se refiere al espesor de la placa que será perforada por el núcleo de perforación

La resistencia al corte del material ---- las propiedades físicas del tablero, determinadas por el material del tablero, se pueden encontrar en el manual del material. La resistencia al corte de materiales comunes es la siguiente:

Ejemplos:

Perforado en una placa de acero con bajo contenido de carbono de 3,00 mm de espesor, forma cuadrada, longitud lateral de 20,00 mm

Circunferencia del núcleo = 80,00 mm

Espesor del material = 3,00 mm

Resistencia al corte = 0,3447kn/mm2

8,00 × 3,00 × 0,3447 = 82,73 kN

82,73kN ÷ 9,81 = 8,43 tm

Ⅱ Fórmula de cálculo de presión del punzón ordinario

Fórmula de cálculo de la fuerza de supresión: p = k * l * t * τ

P——Fuerza de punzonado del borde plano (n);

T——El espesor del material (mm);

L—— Circunferencia de supresión (mm);

Τ——Resistencia al corte del material (mpa);

K——Factor de seguridad, generalmente tome k = 1,3.

Fórmula de cálculo de la fuerza cortante de punzonamiento: f = s * l * 440/10000

S——Espesor de la pieza de trabajo

L——Longitud de la pieza de trabajo

Conclusión

Calcular con precisión el tonelaje del punzón es crucial para operaciones efectivas de trabajo de metales. El método de la fórmula empírica proporciona una estimación rápida, mientras que el método de las propiedades del material ofrece un enfoque más conservador, teniendo en cuenta la resistencia a la tracción del material. Comprender estos métodos de cálculo ayuda a los fabricantes a seleccionar el equipo adecuado, optimizar la eficiencia de la producción y garantizar la seguridad en sus operaciones. Al aprovechar estas fórmulas, puede mejorar sus procesos de punzonado y lograr mejores resultados en sus proyectos de fabricación de metal.
