Tipos de laminadoras de placas de 3 rodillos

Máquinas laminadoras de placas de 3 rodillos

La mayoría de 3 rodillos maquinas laminadoras de placas Son máquinas dobladoras de placas mecánicas.Por supuesto, también existen máquinas dobladoras de placas hidráulicas, pero todas las máquinas dobladoras de placas de cuatro rodillos son máquinas dobladoras de placas hidráulicas.La estructura de la máquina dobladora de placas simétrica mecánica de tres rodillos es simétrica de tres rodillos.El rodillo superior se mueve verticalmente hacia arriba y hacia abajo mediante una transmisión de engranajes cónicos en la posición simétrica en el centro de los dos rodillos inferiores.El engranaje final del reductor principal impulsa los dos engranajes del rodillo inferior para que engranen y giren.Movimiento para proporcionar torsión a las láminas laminadas.La placa de metal plástico con especificaciones planas pasa entre los tres rodillos de trabajo (dos rodillos inferiores y un rodillo superior) de la máquina dobladora de placas.Con la ayuda de la presión hacia abajo del rodillo superior y el movimiento de rotación del rodillo inferior, la placa de metal se dobla continuamente en múltiples pasadas.Produzca una deformación plástica permanente y enrolle hasta formar el cilindro, cono o parte del mismo requerido.

La desventaja de la máquina laminadora de placas mecánica de 3 rodillos es que los extremos de la placa deben doblarse previamente con la ayuda de otros equipos.La estructura de la máquina dobladora de placas simétrica hidráulica de tres rodillos es del tipo simétrico de tres rodillos.El rodillo superior está en una posición simétrica en el centro de los dos rodillos inferiores.El aceite hidráulico en el cilindro hidráulico actúa sobre el pistón para realizar movimientos verticales de elevación y descenso.El engranaje final del reductor principal impulsa los dos rodillos inferiores.El engranaje del rodillo inferior engrana en un movimiento de rotación para proporcionar torsión para enrollar la hoja.La placa metálica de plástico con especificaciones planas pasa entre los tres rodillos de trabajo de la máquina laminadora de placas.Con la ayuda de la presión hacia abajo del rodillo superior y el movimiento giratorio del rodillo inferior, la placa metálica se dobla continuamente a través de múltiples pasadas para producir una deformación plástica permanente y se enrolla dentro del cilindro, cono o parte del mismo requerido.La desventaja de la máquina dobladora de placas simétrica hidráulica de tres rodillos es que los extremos de la placa deben doblarse previamente con la ayuda de otros equipos.La máquina laminadora de placas simétrica hidráulica de tres rodillos es adecuada para máquinas laminadoras de placas grandes con un espesor de placa de más de 50 mm.Se agrega una fila de rodillos fijos debajo de los dos rodillos inferiores para acortar la luz de los dos rodillos inferiores, mejorando así la precisión de la pieza de trabajo laminada y el rendimiento general de la máquina.

Análisis de tipos de máquinas laminadoras de placas

Dobladora de placas de tres rodillos

Las máquinas laminadoras de placas de tres rodillos están disponibles en tipos mecánicos e hidráulicos: Las máquinas laminadoras de placas mecánicas de tres rodillos se dividen en máquinas laminadoras de placas mecánicas simétricas de tres rodillos simétricas y asimétricas: Máquinas laminadoras de placas simétricas mecánicas de tres rodillos Características de rendimiento: La estructura de la máquina El tipo es simétrico de tres rodillos.El rodillo superior realiza un movimiento de elevación vertical en una posición simétrica en el centro de los dos rodillos inferiores, que se obtiene mediante la tuerca roscada y el tornillo sin fin.Los dos rodillos inferiores realizan un movimiento de rotación y engranan con el engranaje del rodillo inferior a través del engranaje de salida del reductor.Proporciona torsión para láminas laminadas.La desventaja de esta máquina es que el extremo de la placa debe doblarse previamente con la ayuda de otros equipos.

Laminadora mecánica de placas asimétrica de tres rodillos

Las características principales de la laminadora de placas mecánica de tres rodillos asimétrica: La estructura de la máquina es del tipo asimétrica de tres rodillos.El rodillo superior es el accionamiento principal y el rodillo inferior se mueve verticalmente para sujetar la placa y engranar con el engranaje del rodillo superior a través del engranaje del rodillo inferior., y sirve como motor principal al mismo tiempo;el rodillo lateral realiza movimientos de inclinación y elevación, y tiene doble función de preflexión y enrollado.Estructura compacta, fácil operación y mantenimiento.Parámetros Técnicos: Especificaciones, Modelos, Espesor Máximo de Placa Bobinada.

Máquina laminadora de placas hidráulica de 3 rodillos

Las características principales de la máquina dobladora de placas simétrica hidráulica de tres rodillos: el rodillo superior de la máquina se puede levantar verticalmente.La transmisión hidráulica de elevación vertical se obtiene mediante el aceite hidráulico del cilindro hidráulico que actúa sobre el vástago del pistón;el rodillo inferior es accionado para girar y engranarse con el engranaje de salida del reductor.Para proporcionar torsión a la placa rodante, hay un rodillo de soporte debajo del rodillo inferior y es ajustable.El rodillo superior tiene forma de tambor, lo que mejora la rectitud del producto y es adecuado para especificaciones ultralargas y diversas formas de sección transversal.La lata es una máquina laminadora de placas de tres rodillos simétrica y ajustable hacia arriba, que puede enrollar láminas de metal en círculos, arcos y conos dentro de un rango determinado.Dé forma a la pieza de trabajo, los dos rodillos inferiores de esta máquina son rodillos impulsores y el rodillo superior es un rodillo impulsor.Es ampliamente utilizado en la construcción naval, calderas, aviación, energía hidroeléctrica, industria química, estructuras metálicas y fabricación de maquinaria.Es adecuado para doblar y deformar láminas metálicas.Puede enrollar piezas de trabajo redondas, en forma de arco y cónicas dentro de un cierto rango, y tiene una función de precurvado del extremo de la placa.Los dos rodillos inferiores de este modelo son rodillos motores y pueden moverse horizontalmente.El rodillo es un rodillo accionado y puede moverse hacia arriba y hacia abajo.Los métodos de movimiento incluyen mecánico e hidráulico.Los ejes de transmisión están conectados mediante acoplamientos universales.

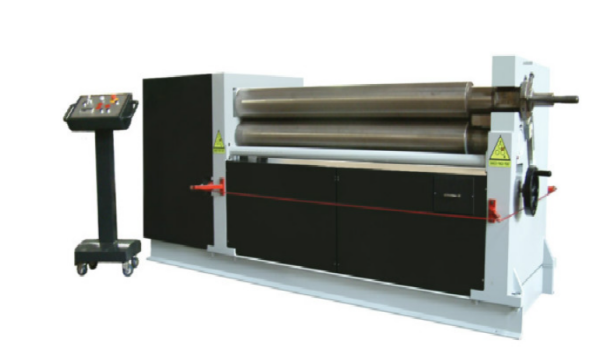

Laminadora mecánica de placas simétricas de tres rodillos

Características de rendimiento de la laminadora de placas simétrica mecánica de tres rodillos: La estructura de la máquina es del tipo simétrico de tres rodillos.El rodillo superior se mueve verticalmente hacia arriba y hacia abajo en la posición simétrica en el centro de los dos rodillos inferiores, que se obtiene mediante la tuerca roscada y el tornillo sin fin.Los dos rodillos inferiores El movimiento de rotación, a través del engranaje de salida del reductor, engrana con el engranaje del rodillo inferior para proporcionar torsión a la lámina enrollada.La desventaja de esta máquina es que el extremo de la placa debe doblarse previamente con la ayuda de otros equipos.

Laminadora mecánica de placas asimétrica de tres rodillos

Las características principales de la laminadora de placas mecánica de tres rodillos asimétrica: La estructura de la máquina es del tipo asimétrica de tres rodillos.El rodillo superior es el accionamiento principal y el rodillo inferior se mueve verticalmente para sujetar la placa y engranar con el engranaje del rodillo superior a través del engranaje del rodillo inferior., y sirve como motor principal al mismo tiempo;el rodillo lateral realiza movimientos de inclinación y elevación, y tiene doble función de preflexión y enrollado.Estructura compacta, fácil operación y mantenimiento.Parámetros técnicos: Especificaciones y modelos Espesor máximo de placa laminada en rollo mm

Laminadora hidráulica de placas simétricas de tres rodillos

Las características principales de la máquina dobladora de placas simétrica hidráulica de tres rodillos: el rodillo superior de la máquina se puede levantar verticalmente.La transmisión hidráulica de elevación vertical se obtiene mediante el aceite hidráulico del cilindro hidráulico que actúa sobre el vástago del pistón;el rodillo inferior es accionado para girar y engranarse con el engranaje de salida del reductor.Para proporcionar torsión a la placa rodante, hay un rodillo de soporte debajo del rodillo inferior y es ajustable.El rodillo superior tiene forma de tambor, lo que mejora la rectitud del producto y es adecuado para especificaciones demasiado largas de latas con varias formas de sección transversal.
