Tipos de compresores de aire y cómo elegirlos

Tipos de compresores de aire

Hay muchos tipos de compresores de aire.

1. Según el principio de funcionamiento, se puede dividir en tres categorías: compresores volumétricos, dinámicos y térmicos.

2. Según el método de lubricación, se puede dividir en compresor de aire sin aceite y compresor de aire lubricado con aceite.

3. Según el rendimiento, se puede dividir en: compresores de aire de bajo ruido, de frecuencia variable, a prueba de explosiones y otros.

4. Según el uso, se puede dividir en: compresor de refrigerador, compresor de aire acondicionado, compresor de refrigeración, compresor de campo petrolero, estación de servicio de gas natural, perforadora de roca, herramientas neumáticas, frenado de vehículos, apertura y cierre de puertas y ventanas, maquinaria textil. Para inflado de neumáticos, compresores de maquinaria plástica, compresores de minería, compresores marinos, compresores médicos y pulido y pintura.

5. Según el tipo, se puede dividir en: tipo fijo, tipo móvil y tipo cerrado.

Compresor de desplazamiento positivo - Un compresor que depende directamente de cambiar el volumen del gas para aumentar la presión del gas.

El compresor de pistón es un compresor de desplazamiento positivo cuyo elemento de compresión es un pistón que oscila en el cilindro.

Compresor rotativo - es un compresor de desplazamiento positivo en el que la compresión se logra mediante el movimiento forzado de elementos giratorios.

Compresor de paletas deslizantes - Es un compresor rotativo de caudal variable en el que las paletas deslizantes axiales se deslizan radialmente sobre el rotor excéntrico de un mismo cilindro cilíndrico.El aire atrapado entre los portaobjetos se comprime y se descarga.

Compresor de pistón líquido - es un compresor rotativo de desplazamiento positivo en el que el agua u otro líquido actúa como un pistón para comprimir el gas y luego expulsarlo.

Compresor de doble rotor Roots - un compresor rotativo de desplazamiento positivo en el que dos rotores Roots se engranan entre sí para interceptar el gas y enviarlo desde la entrada de aire al puerto de escape.No hay compresión interna.

El compresor de tornillo es un compresor rotativo de desplazamiento positivo en el que dos rotores con engranajes en espiral se engranan entre sí, lo que hace que el volumen del área de engrane de los dos rotores cambie de grande a pequeño, comprimiendo y descargando así el gas.

compresor de velocidad - es un compresor rotativo de flujo de aire continuo en el que unas palas giratorias de alta velocidad aceleran el gas que pasa a través de él, convirtiendo así la energía de la velocidad en presión.Esta conversión ocurre en parte en paletas giratorias y en parte en difusores estacionarios o deflectores de recirculación.

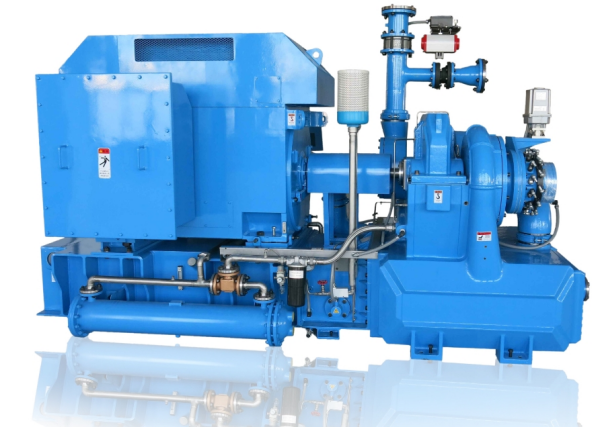

Compresor centrífugo - Un compresor de velocidad en el que uno o más impulsores giratorios aceleran el gas.El flujo de aire principal es radial.

Compresor axial - Un compresor de velocidad en el que el gas es acelerado por un rotor equipado con palas.El flujo de aire principal es axial.

Compresor de flujo mixto: también compresor de velocidad.La forma de su rotor combina algunas características tanto del flujo centrífugo como del flujo axial.

Compresor de chorro - utiliza un chorro de gas o vapor de alta velocidad para eliminar el gas inhalado y luego convierte la velocidad del gas mezclado en presión sobre el difusor.

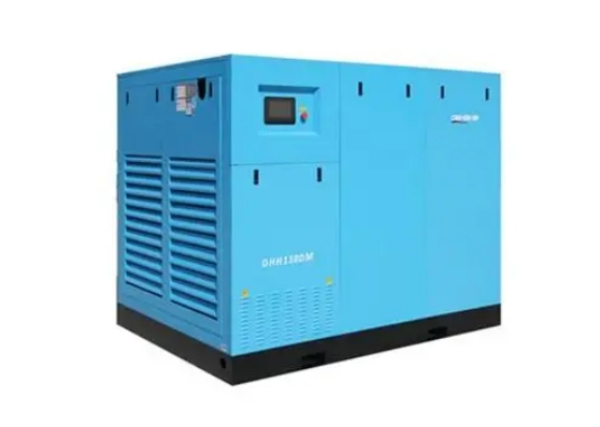

Compresor de frecuencia variable de imán permanente - Dado que el compresor de aire de tornillo de frecuencia variable aprovecha la función de regulación continua de velocidad del convertidor de frecuencia, puede arrancar suavemente a través del controlador o el regulador PID dentro del convertidor de frecuencia;es adecuado para ocasiones con grandes fluctuaciones en el consumo de gas.y puede ajustar rápidamente la respuesta.

Compresor de aire de tornillo de compresión unipolar - el cabezal es un compresor de aire de tornillo compuesto por un par de rotores macho y hembra.Este modelo es un compresor de aire de tornillo ampliamente utilizado.

Compresor de aire de tornillo de compresión bipolar - el cabezal de la máquina se compone de dos pares de rotores yin y yang.Después de la compresión del primer nivel, el gas entra en la compresión del segundo nivel.La relación de compresión es alta y la potencia es una marcha menor que la del compresor de aire de compresión de primer nivel.

Como escoger:

Determinar el estrés laboral

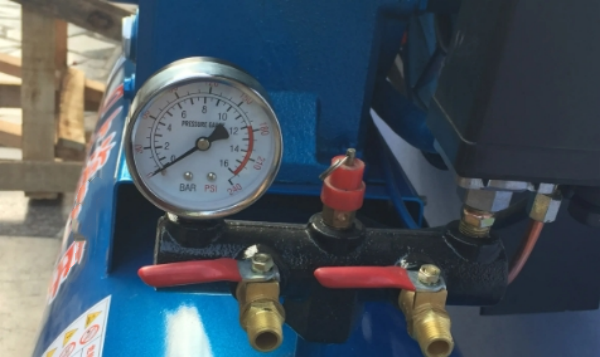

Al prepararse para comprar un compresor de aire, primero debe determinar la presión de trabajo requerida en el extremo de aire, agregar un margen de 1 a 2 bar y luego seleccionar la presión del compresor de aire.Por supuesto, el tamaño del diámetro de la tubería y el número de puntos de inflexión también son factores que afectan la pérdida de presión.Cuanto mayor sea el diámetro de la tubería y menos puntos de inflexión, menor será la pérdida de presión;por el contrario, mayor será la pérdida de presión.

Por lo tanto, cuando la distancia entre el compresor de aire y cada tubería del extremo del gas es demasiado grande, el diámetro de la tubería principal debe ampliarse adecuadamente.Si las condiciones ambientales cumplen con los requisitos de instalación del compresor de aire y las condiciones de trabajo lo permiten, se puede instalar cerca del extremo del gas.

Selección de flujo volumétrico

1. Al seleccionar el caudal volumétrico de un compresor de aire, primero debe comprender el caudal volumétrico de todos los equipos de gas y multiplicar el caudal total por 1,2;

2. Cuando se lanza un nuevo proyecto, el modelo se puede seleccionar en función del valor de flujo proporcionado por el instituto de diseño;

3. Obtener información sobre los parámetros de flujo volumétrico del equipo de gas del proveedor del equipo de gas para su selección;

4. Al renovar una estación de compresores de aire, puede consultar los valores de los parámetros originales y el consumo de gas real para realizar la selección;

La selección adecuada es beneficiosa tanto para el usuario como para el equipo compresor de aire.Una selección demasiado grande es un desperdicio y una selección demasiado pequeña puede hacer que el compresor de aire esté cargado durante mucho tiempo o que no use suficiente aire o que no se pueda bombear la presión.

La relación entre los tres

Cuando la potencia permanece sin cambios, cuando cambia la velocidad de rotación, el caudal volumétrico y la presión de trabajo también cambian en consecuencia;por ejemplo: un compresor de aire de 22 KW, la presión de trabajo se determina en 7 bar durante la fabricación, calculada de acuerdo con la curva técnica del compresor principal. Velocidad de rotación, el volumen de escape es de 3,8 m3/min;cuando se determina que la presión de trabajo es de 8 bar, se debe reducir la velocidad de rotación; en este momento, el volumen de escape es de 3,6 m3/min;porque, a medida que disminuye la velocidad de rotación, el volumen de escape también disminuye en consecuencia, y así sucesivamente.

La selección de potencia se basa en la condición de que se cumplan la presión de trabajo y el caudal volumétrico, y que la capacidad de suministro de energía pueda cumplir con la potencia del motor de accionamiento correspondiente.

Por lo tanto, los pasos para seleccionar un compresor de aire son: primero determinar la presión de trabajo, luego determinar el caudal volumétrico correspondiente y finalmente la capacidad de suministro de energía.
