Introducción
Prensas plegadoras hidráulicas Son herramientas esenciales en la fabricación de metales, que se utilizan para doblar y dar forma a láminas de metal con precisión.En particular, las plegadoras con estructura de barra de torsión son conocidas por su fiabilidad y precisión.Un aspecto crucial de su operación es el control del recorrido del ariete, que determina la profundidad y consistencia de la curvatura.Este artículo explica el proceso de trabajo detallado de dichas máquinas, centrándose en cómo los bloques de tope mecánicos contribuyen a su funcionalidad.
En una plegadora hidráulica con estructura de barra de torsión, el control del recorrido del ariete, incluido cuándo debe detenerse y regresar, se gestiona a través de una combinación de sistemas de control mecánico, hidráulico y electrónico.

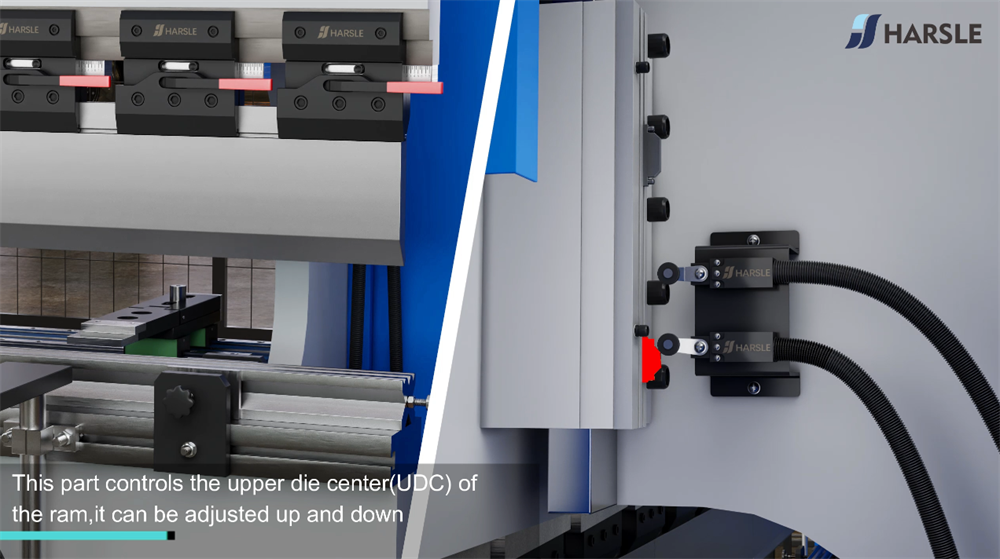

Algunas plegadoras utilizan bloques de tope físicos que se ajustan para establecer los límites superior e inferior del recorrido del ariete.Cuando el ariete llega a estos bloques, deja de moverse.
Proceso de trabajo:
1. Iniciación:
El proceso de plegado se inicia manualmente o mediante el programa CNC.
2. Movimiento del ariete:
El ariete comienza a moverse hacia abajo bajo el control del sistema hidráulico.
3. Monitoreo:
Los sensores de posición monitorean continuamente el recorrido del ariete y brindan retroalimentación al controlador CNC o a los interruptores de límite.
4. Parar:
Cuando el ariete alcanza la posición preestablecida, el sistema de control detiene su movimiento hacia abajo.
5. Devolución:
Luego, el sistema de control invierte el flujo hidráulico, lo que hace que el ariete regrese a su posición inicial.
6. Repetibilidad:
Para dobleces múltiples, el programa CNC puede repetir el ciclo automáticamente, asegurando consistencia y precisión.
Configuración de los bloques de parada:
●Determine la profundidad de curvatura: Calcule la profundidad de curvatura requerida según el material y el ángulo deseado.
●Ajustar los bloques de tope inferiores: establezca los bloques de tope inferiores a la profundidad calculada.Esto se puede hacer utilizando herramientas de medición para garantizar la precisión.
●Ajuste los bloques de tope superiores: si corresponde, configure los bloques de tope superiores para definir la posición inicial del ariete.
Ventajas de los bloques de tope mecánicos:
Simplicidad: Son sencillos de configurar y utilizar.
Fiabilidad: Proporcionan resultados consistentes y repetibles.
Rentabilidad: en comparación con los sistemas de control avanzados, los bloques de tope mecánicos son relativamente económicos.
Los bloques de tope mecánicos son un componente clave para garantizar la precisión y eficiencia de plegadoras hidráulicas, lo que los convierte en una excelente opción para diversas tareas de fabricación de metales.Las plegadoras hidráulicas con estructura de barra de torsión se basan en una combinación de sistemas mecánicos, hidráulicos y electrónicos para controlar el recorrido del ariete.Los bloques de tope mecánicos desempeñan un papel vital en este proceso, ya que ofrecen simplicidad, confiabilidad y rentabilidad.Al comprender y configurar correctamente estos bloques de tope, los operadores pueden lograr curvaturas consistentes y precisas, mejorando la calidad general y la productividad de las operaciones de fabricación de metal.
