Instalación de trabajo y principio de funcionamiento del punzón hidráulico

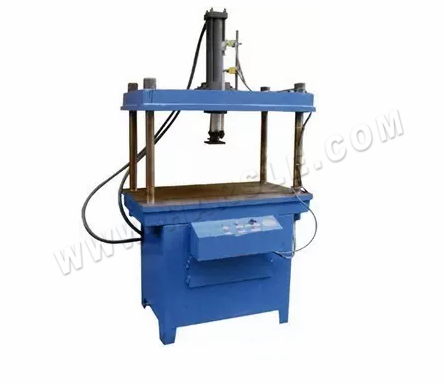

●Principio de funcionamiento del punzón hidráulico

El principio de funcionamiento del prensa hidráulica Se basa en el mecanismo del cigüeñal y la biela, el volante impulsado por el motor, el volante impulsa el engranaje grande a través del eje y el piñón, y el engranaje grande impulsa el cigüeñal a través del embrague, y el cigüeñal impulsa la biela a hacer que el control deslizante funcione.El número de golpes por minuto del control deslizante y la curva de movimiento del control deslizante son fijos.La prensa se puede dividir básicamente en parte de cama, parte de trabajo, parte de control y parte de transmisión.Todos los componentes de cada parte están instalados en la cama.Las punzonadoras hidráulicas son prensas universales para estampado de chapa, que pueden realizar diversos procesos de estampado en frío, como punzonado, doblado y embutición superficial.

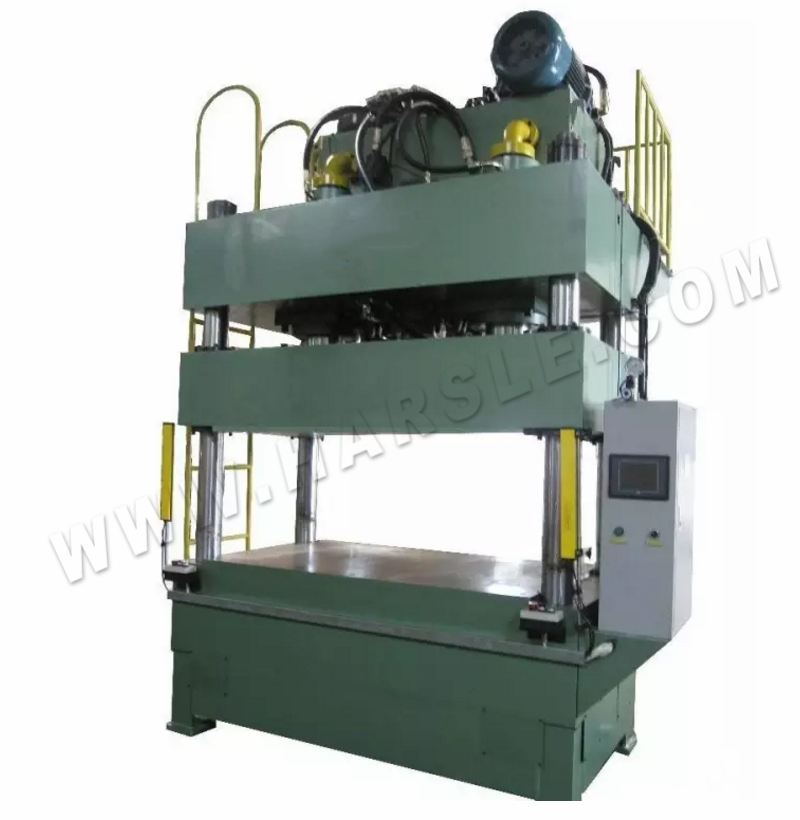

●Componentes principales de la prensa hidráulica

⑴Parte de la cama: La cama y el banco de trabajo son piezas de hierro fundido.

⑵Embrague: Cuando la prensa no funciona, la leva del manipulador empuja contra la cola de la llave giratoria, haciendo que el zorro en forma de media luna de su parte de trabajo se hunda completamente en la ranura semicircular del cigüeñal.En este momento, el cigüeñal está en ralentí y el control deslizante se detiene en el punto muerto superior;Cuando la prensa está funcionando, la leva del manipulador gira en ángulo, de modo que la cola de la llave de apertura es accionada por el resorte y la llave giratoria gira 45°.La parte posterior de la parte de trabajo entra en cualquiera de las tres ranuras circulares del manguito central y el embrague está en la posición acoplada.El volante hace girar el cigüeñal y el control deslizante se mueve hacia arriba y hacia abajo.

⑶Control deslizante: En el control deslizante, hay un dispositivo de seguridad del pedal de presión debajo del recipiente de la bola que está en contacto con la cabeza de tornillo de ajuste, lo que garantiza que la prensa no se dañe cuando se sobrecargue.Puedes cambiar el fusible abriendo la tapa cuadrada en el frente.

⑷Banda de freno: Se instala una banda de freno excéntrica en el extremo izquierdo del cigüeñal.Cuando se desacopla el embrague, se supera la inercia del movimiento alternativo del cursor para garantizar que el cigüeñal se detenga en el punto muerto superior.

⑸Manipulador: El mecanismo que controla el acoplamiento y desacoplamiento del embrague durante la manipulación.Al cambiar la posición de conexión de la palanca del manipulador, se pueden obtener dos acciones de un solo golpe y de un golpe continuo.

●Instalación de punzón hidráulico

⑴Después de nivelar el punzón hidráulico, instale los pernos de anclaje y rellene el concreto.Una vez que el concreto esté completamente solidificado, apriete las tuercas de los pernos de anclaje de manera uniforme y luego use el nivel de burbuja para recalibrar el nivel del banco de trabajo.El cable de tierra debe estar conectado correctamente.

⑵La prensa hidráulica debe estar completamente solidificada antes de que pueda comenzar a funcionar.

⑶Después de instalar la prensa hidráulica, use queroseno para eliminar la grasa que previene la oxidación en la superficie de la prensa hidráulica.Al limpiar, tenga cuidado de no dañar la superficie de la pintura.Al mismo tiempo, limpie los orificios de aceite, el circuito de aceite y la marca de aceite, y realice una limpieza frecuente.No utilice metal al fregar ni tela de esmeril.

●El principio del embrague de punzonado:

Es para convertir el movimiento circular en movimiento lineal, el motor principal genera la fuerza, impulsa el volante, impulsa el engranaje, el cigüeñal (o engranaje excéntrico), la biela y otras operaciones a través del embrague para lograr el movimiento lineal del control deslizante, desde el motor principal a la biela para un movimiento circular.Hay un punto de transición entre el movimiento circular y el movimiento lineal entre la biela y el control deslizante.Hay aproximadamente dos tipos de mecanismos en diseño, uno es de tipo bola y el otro es de tipo pasador (tipo cilíndrico).Convertido a movimiento lineal del control deslizante.

El punzón presiona el material para deformarlo plásticamente y obtener la forma y precisión requeridas.Por lo tanto, se debe hacer coincidir un conjunto de moldes (submolde y molde inferior) para colocar el material en el medio, y la máquina aplica presión para deformarlo. La fuerza de reacción causada por la fuerza aplicada al material durante el procesamiento es absorbida por el punzón. cuerpo de la máquina.
