El rodillo superior del simétrico. máquina laminadora de placas está en la posición simétrica de los dos rodillos inferiores a través del aceite hidráulico en el cilindro hidráulico para actuar sobre el pistón para el movimiento de elevación vertical, y el engranaje final del reductor principal impulsa los engranajes de los dos rodillos inferiores para que engranen para el movimiento giratorio, que es el movimiento de balanceo Proporciona torque.La placa metálica plástica plana de la máquina laminadora de placas pasa entre los tres rodillos de trabajo de la máquina laminadora de placas.Con la ayuda de la presión del rodillo superior y la rotación del rodillo inferior, la placa de metal se dobla continuamente a través de múltiples pasadas, lo que resulta en una deformación plástica permanente.Enrolle en el cilindro, cono o parte de ellos requeridos.La desventaja de esta máquina dobladora hidráulica de tres rodillos es que el extremo de la placa debe doblarse previamente con la ayuda de otros equipos.Esta laminadora es adecuada para laminadoras grandes con un espesor superior a 50 mm.Se agrega una fila de ruedas guía fijas debajo de los dos rodillos inferiores para acortar la distancia de los dos rodillos inferiores, mejorando así la precisión de la pieza de trabajo laminada y el rendimiento general de la máquina.

Máquina laminadora de placas Principio de funcionamiento

●Forma de movimiento de la máquina laminadora

La placa enrollada se refiere a la deformación por flexión causada por la fuerza externa del material laminar para alargar las fibras de la capa exterior del material laminar y acortar las fibras de la capa interior.La capacidad de trabajo de la máquina laminadora de placas se refiere a la capacidad de la placa para enrollar el diámetro mínimo de la placa y el espesor y ancho máximo de la placa en estado frío de acuerdo con el límite de rendimiento especificado.


El mecanismo tiene la forma de simetría de tres rodillos.El rodillo superior se levanta verticalmente y se mueve en la posición central simétrica de los dos rodillos inferiores y se obtiene mediante el tornillo sin fin, y los dos rodillos inferiores se giran, y el engranaje de salida y el engranaje del rodillo inferior del reductor son aprobado.Se acopla para proporcionar torsión a la lámina enrollada.

máquina laminadora de China


●Método de conformado por laminación

El procesamiento de doblado en la producción de estructuras de acero consiste principalmente en métodos de procesamiento como bobinado, doblado, dobladillo y troquelado.El proceso de curvado se realiza mediante trabajo en caliente o trabajo en frío.


La esferonización es causada por la fuerza externa para estirar las fibras de la capa externa de la lámina de acero, y las fibras de la capa interna se acortan para causar deformación por flexión.Cuando el radio del cilindro es grande, se puede redondear a temperatura normal.Si el radio es pequeño y la placa de acero es gruesa, la placa de acero debe calentarse y laminarse.El método para laminar una placa redonda de acero a un estado de temperatura normal incluye tres métodos de esferonización mecánica, prensado de matrices de neumáticos y fabricación manual.La esferonización mecánica se realiza en el bobinador.

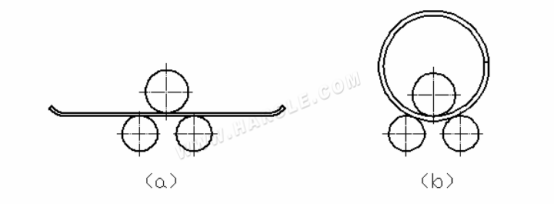

La flexión de la lámina sobre la bobinadora se logra mediante la presión generada cuando el rodillo superior se mueve axialmente hacia abajo.Su principio de funcionamiento de esferonización se muestra en la figura.

máquina laminadora de China

Selección de una máquina cizalla de tres rodillos con ajuste simétrico hacia arriba para explicar el principio de funcionamiento de la placa de bobinado, como se muestra en la figura.La placa de tres rodillos maquina de laminación Se divide en movimiento principal y movimiento auxiliar.Los dos rodillos inferiores son rodillos impulsores, que son fijos y pueden girar en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj alrededor de O2 y O3 al mismo tiempo, que es el movimiento principal.El rodillo superior es un rodillo pasivo, que se puede mover hacia arriba y hacia abajo bajo el accionamiento del sistema de transmisión y también se puede mover hacia arriba y hacia abajo en el plano vertical O1 en la figura, que es un movimiento auxiliar.Durante el laminado, la hoja se alimenta entre los rodillos superior e inferior, y la superficie inferior de la hoja está en contacto con los puntos más altos de los dos rodillos inferiores.Cuando el rodillo superior se presiona hacia abajo y excede el límite elástico del material, la lámina se deforma plásticamente, formando una sección de arco.

máquina laminadora de placas


Se requiere que la máquina dobladora de placas de tres rodillos (laminadora) realice el predoblado en ambos extremos de la placa, y la longitud del predoblado es 0,5 L + (30 ~ 50) mm).El precurvado se puede realizar mediante moldeo en prensa o precurvado en la máquina redondeadora con palet.

máquina laminadora de China


Clasificación:

Debido a los distintos campos de aplicación, los tipos de máquinas curvadoras también son diferentes.Según el número de rollos, se divide en tres y cuatro rodillos.La máquina de tres rodillos se divide en una máquina dobladora simétrica de tres rodillos, una máquina dobladora de tres rodillos horizontal con ajuste hacia abajo, una máquina dobladora de placas con ajuste de arco hacia abajo, una máquina dobladora universal de tres rodillos con rodillo superior y una dobladora hidráulica CNC. máquina.Desde el punto de transmisión del tipo mecánico y tipo hidráulico.En términos de desarrollo de máquinas dobladoras de placas, el tipo universal de rodillo superior es el más atrasado, el tipo de ajuste horizontal hacia abajo está ligeramente avanzado y el tipo de ajuste de arco hacia abajo es el más avanzado.


Dobladora de tres rodillos

⒈ Máquina mecánica de tres rodillos.

● Simetría mecánica de tres rodillos.

Características de rendimiento de la máquina dobladora de placas simétrica mecánica de tres rodillos: La estructura de la máquina es simétrica de tres rodillos.El rodillo superior se mueve verticalmente en la posición central simétrica de los dos rodillos inferiores.Se obtiene por la transmisión de la tuerca y el tornillo sin fin.El movimiento de rotación, a través del engranaje de salida del reductor que engrana con el engranaje del rodillo inferior, proporciona torsión a la lámina enrollada.La desventaja de esta máquina es que el extremo de la placa debe doblarse previamente con otro equipo.


Mecánico de tres rodillos asimétrico.

Las características principales de la máquina dobladora de placas asimétrica mecánica de tres rodillos: la estructura de la máquina es de tipo asimétrico de tres rodillos, el rodillo superior es el accionamiento principal y el rodillo inferior se mueve verticalmente para sujetar la placa y engranar con la superior. engranaje de rodillos a través del engranaje de rodillos inferior, al mismo tiempo que el accionamiento principal;los rodillos laterales son basculantes y elevados, con doble función de precurvado y redondeado.Estructura compacta, operación y mantenimiento convenientes.


⒉Hidráulico máquina de tres rodillos

Las características principales de la máquina dobladora de placas simétrica hidráulica de tres rodillos: el rodillo superior de la máquina se puede subir y bajar verticalmente, y la transmisión hidráulica de elevación vertical se obtiene mediante el aceite hidráulico en el cilindro hidráulico que actúa sobre el vástago del pistón;el rodillo inferior se acciona en rotación y el engranaje de salida engrana a través del reductor.Para proporcionar torsión a la bobina, hay una rueda guía debajo del rodillo inferior, que se puede ajustar.El rodillo superior tiene forma de tambor, lo que mejora la rectitud del producto y es adecuado para tanques ultralargos con varias formas de sección transversal.


Es una máquina laminadora de placas de tres rodillos simétrica con ajuste hacia arriba, que puede laminar láminas de metal en piezas de trabajo circulares, en forma de arco y cónicas dentro de un cierto rango.Los dos rodillos inferiores de este modelo son los rodillos conductores y el rodillo superior es el rodillo conducido.Es ampliamente utilizado en las industrias de construcción naval, calderas, aviación, energía hidroeléctrica, química, estructuras metálicas y fabricación de maquinaria.


Es adecuado para la deformación por flexión de placas metálicas.Puede enrollar, arquear y ahusar piezas de trabajo dentro de un cierto rango y tiene la función de predoblar el extremo de la placa.Los dos rodillos inferiores de este modelo son rodillos activos que pueden moverse horizontalmente.El rodillo es un rodillo impulsado que puede moverse hacia arriba y hacia abajo.Hay modos de movimiento mecánico e hidráulico.Todos los ejes de transmisión están conectados mediante acoplamientos universales.
