Manual de funcionamiento del controlador Z para DELEM DA53T/DA58T

Este es un controlador de eje Z especialmente desarrollado para el CNC DELEM DA53T/DA58T que utiliza la pantalla táctil Schneider Easy Harmony y el PLC Schneider TM200.¡Esto permite controlar el DA53T/DA58T en 6+1 ejes!¡DA53T/DA58T para controlar en 6+1 ejes!

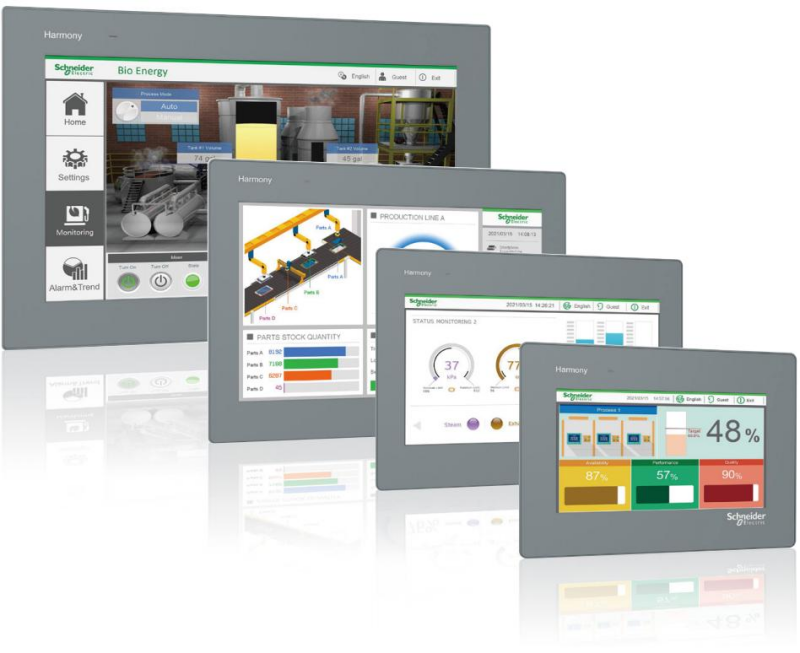

El modelo de pantalla táctil es HM IET6401, 7' de ancho, 800 x 480 píxeles, LCD TFT en color de 16 millones de colores.

Introducción a la operación

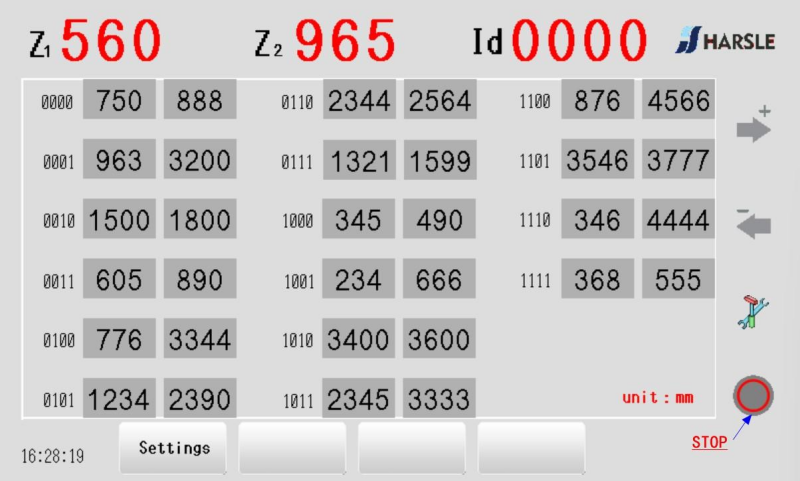

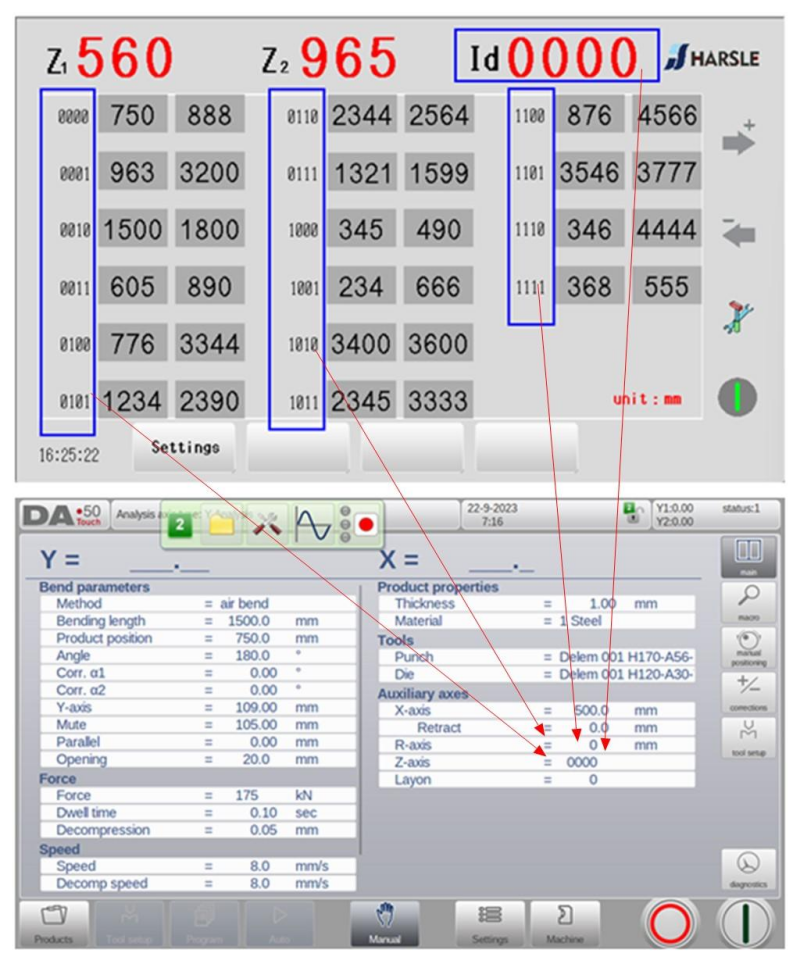

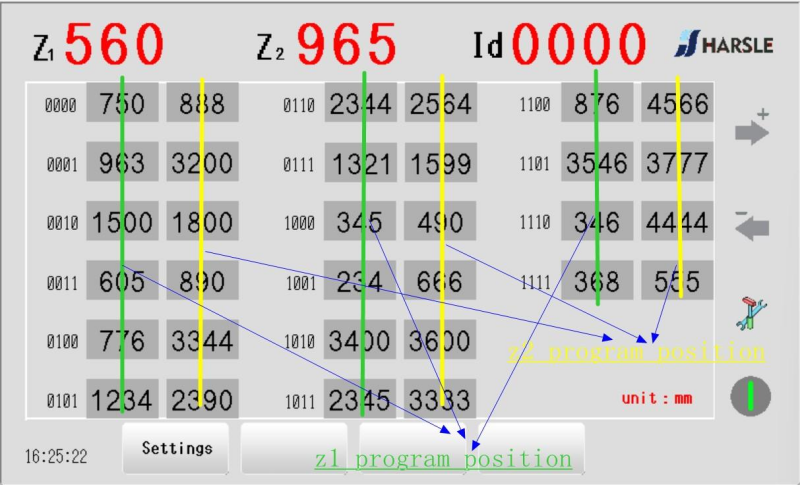

Introducción al funcionamiento de DA5XT: Se pueden utilizar procedimientos de un solo paso y de varios pasos para controlar el eje Z, que se puede configurar libremente en el sistema DA5XT como los ejes X y R.En primer lugar, introduzca la posición de programación del eje Z adecuada en la pantalla Harmony según la longitud de la hoja y la posición del punzón.Luego seleccione la ID del eje Z (el valor de ID es binario, de 0000 a 1111) para cada paso en DA5XT.

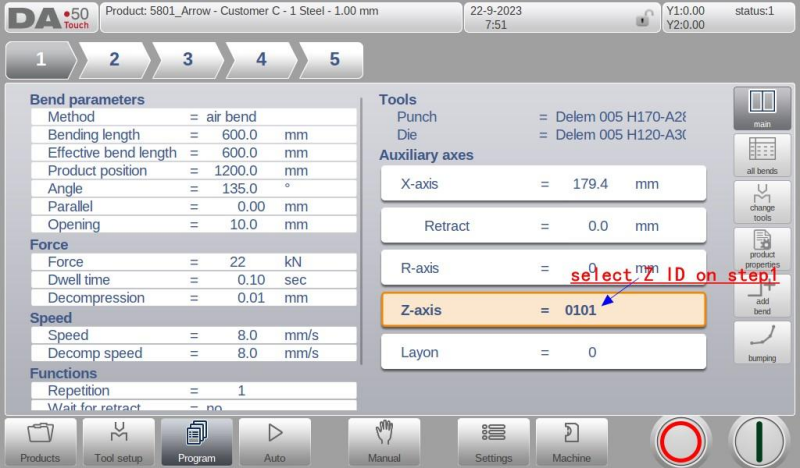

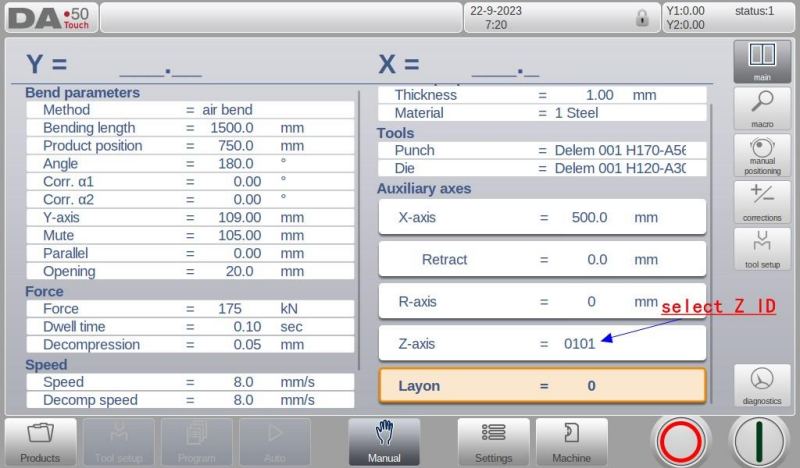

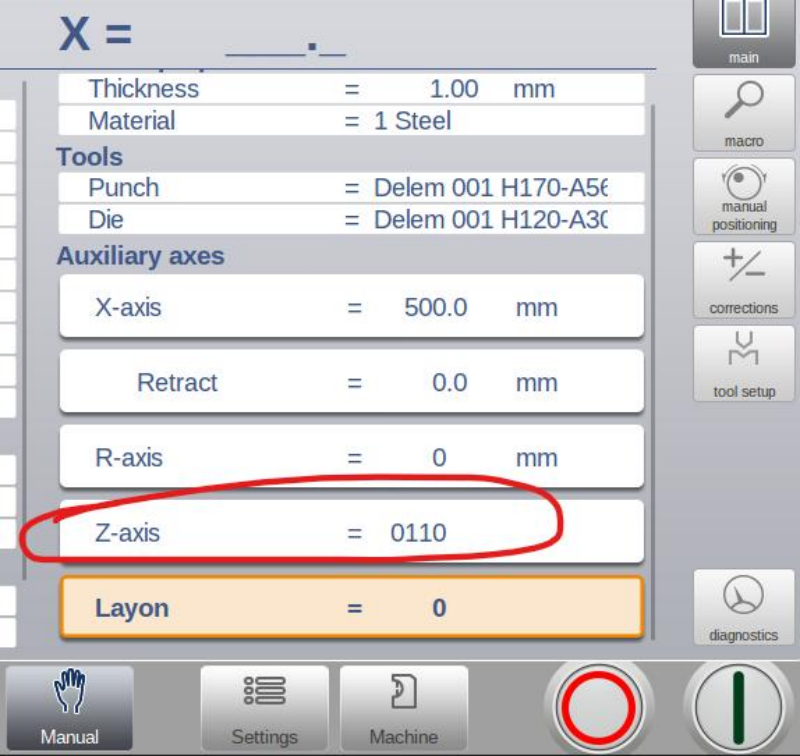

La posición de entrada del ID del eje Z se muestra arriba

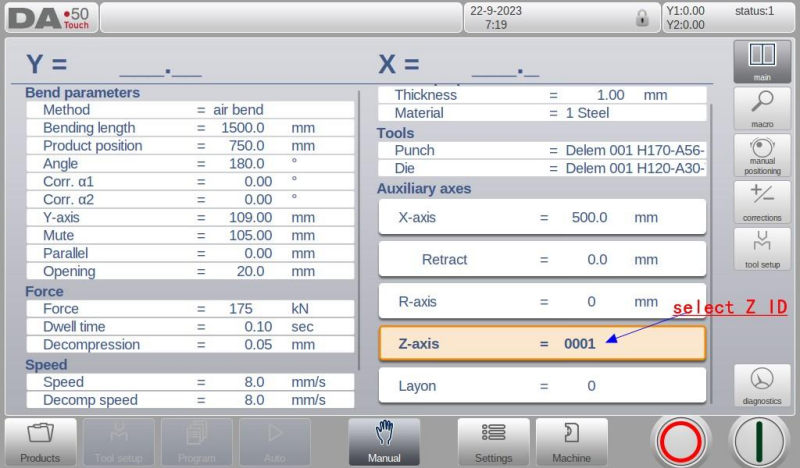

Este es un ejemplo de operación del eje Z en Single-Step.(El valor del eje Z se establece arbitrariamente de 0000 a 1111 (binario)).

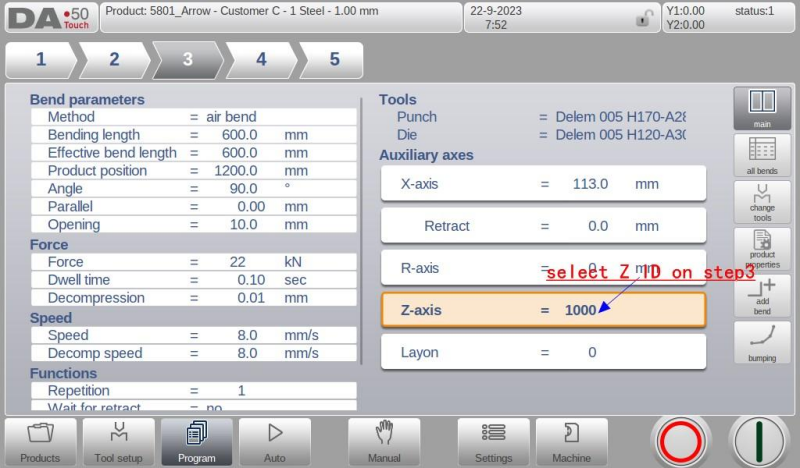

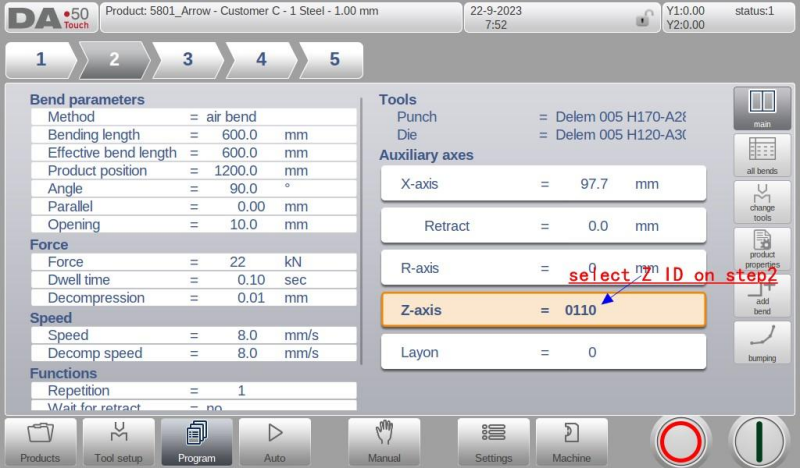

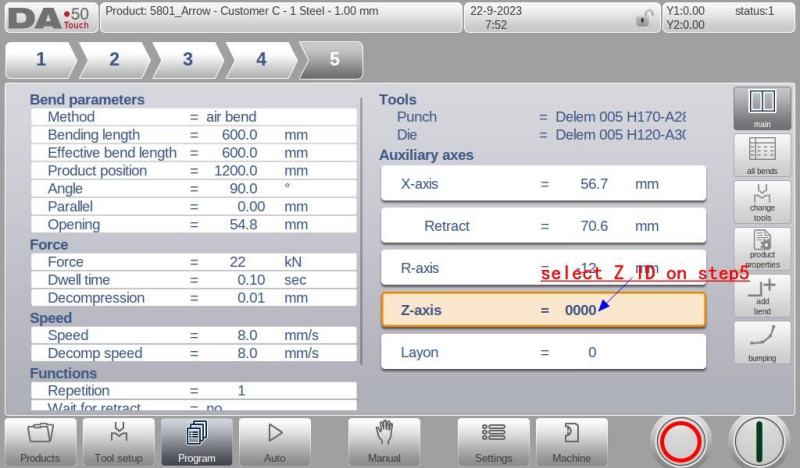

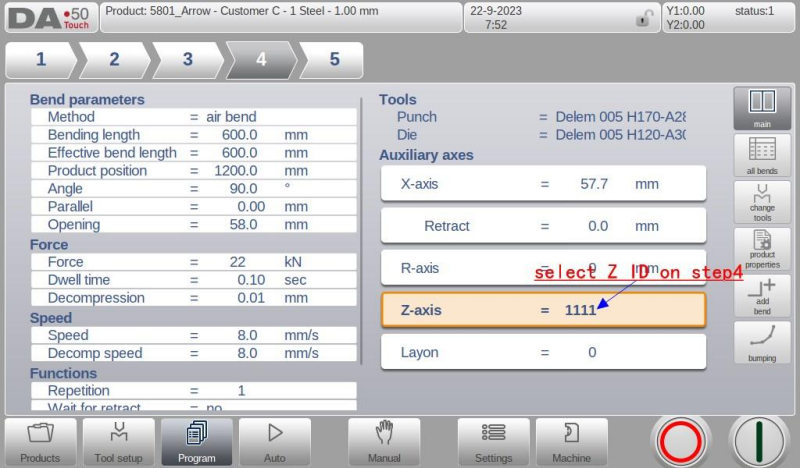

Este es un ejemplo de la operación del eje Z en un programa Mutil-Step (el valor del eje Z se establece arbitrariamente de 0000 a 1111 (binario)).

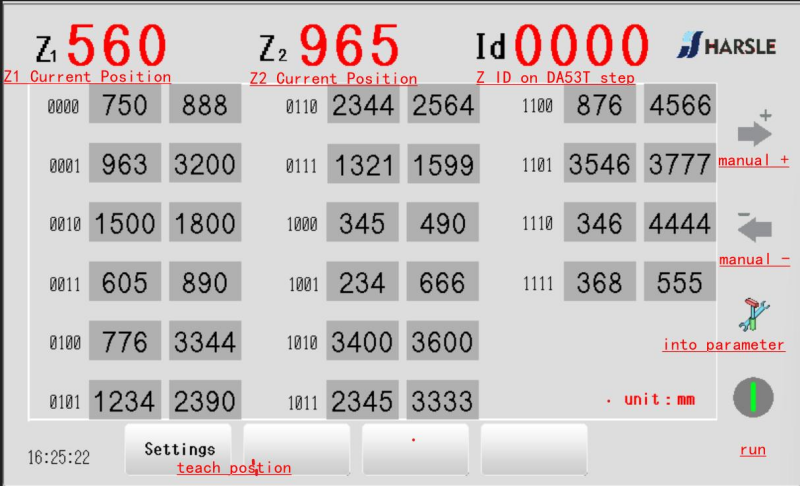

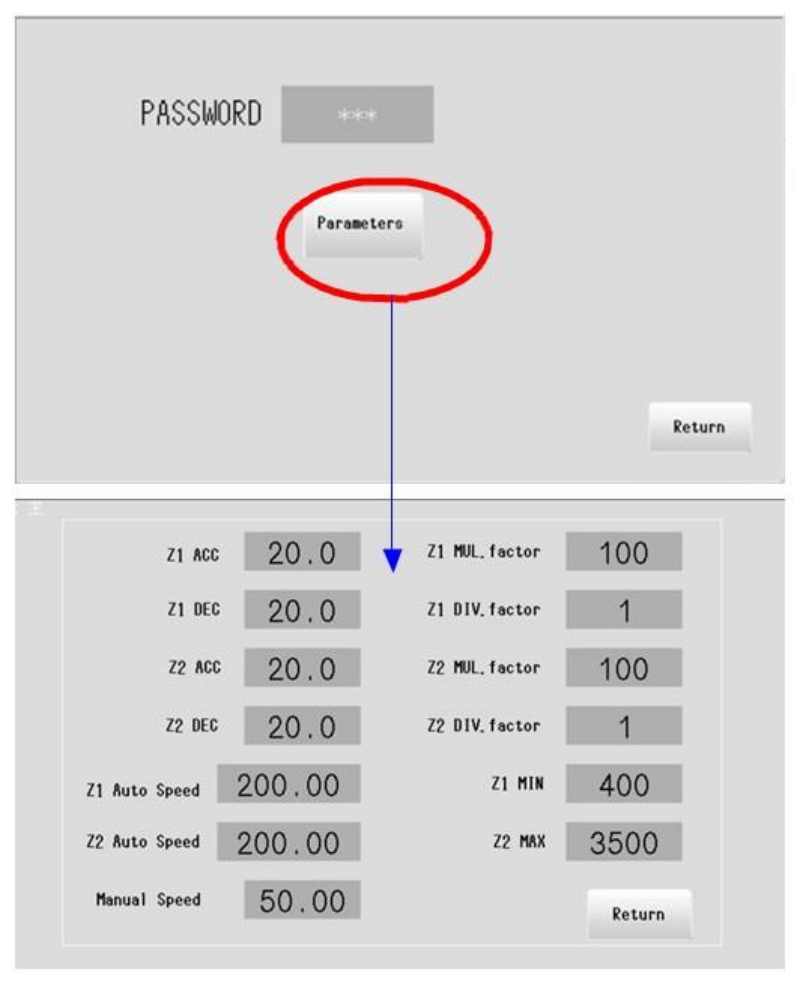

2. Introducción al funcionamiento de la pantalla Harmony

1) Las operaciones manuales son las siguientes: La operación manual es posible cuando la pantalla , Si aparece, no se puede realizar la operación manual.Prensa para ejecutar Z1 o Z2 en la dirección de la posición creciente (lado Y1 en la dirección del valor mínimo del eje Z, lado Y2 en la dirección del valor máximo del eje Z).Prensa para operar Z1 o Z2 en la dirección de reducción de posición y soltar para detener la operación.Cuando se presiona, Z2 se vuelve azul y Z2 se pueden operar manualmente.Prensa nuevamente para devolver Z2 a negro, y Z1 se puede operar manualmente.

2) El funcionamiento automático es el siguiente: Al pulsar en la pantalla Harmony (si la bomba de aceite no está arrancada mostrará: ), de lo contrario, el eje Z se moverá a la posición correspondiente de .Al presionar , el eje Z deja de funcionar.

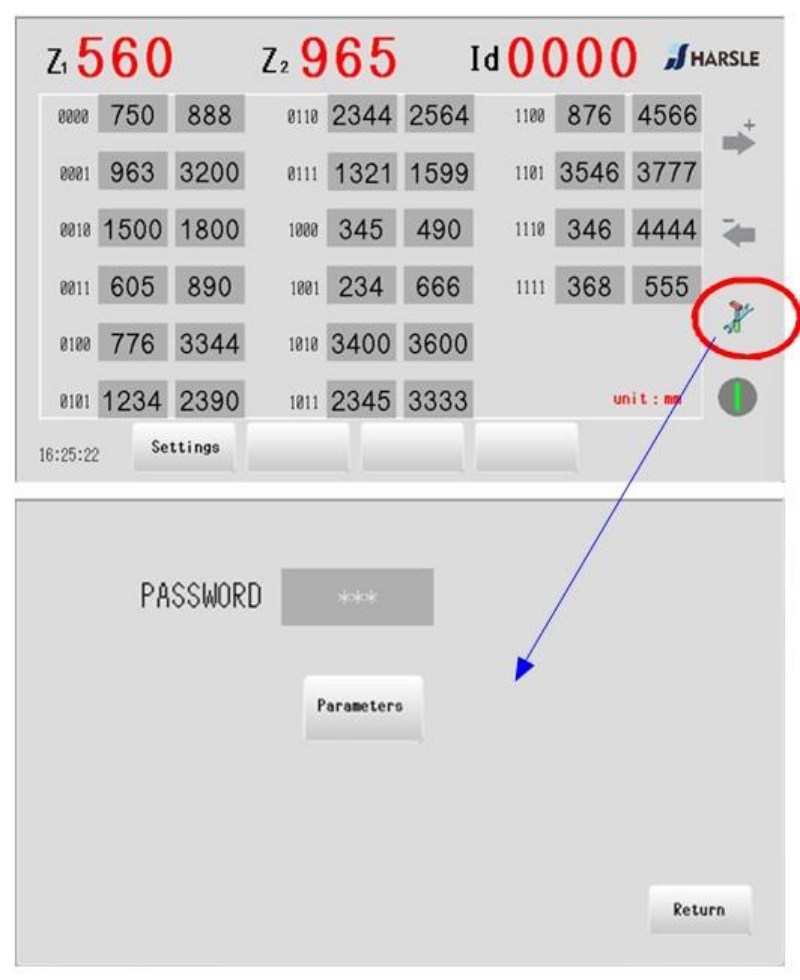

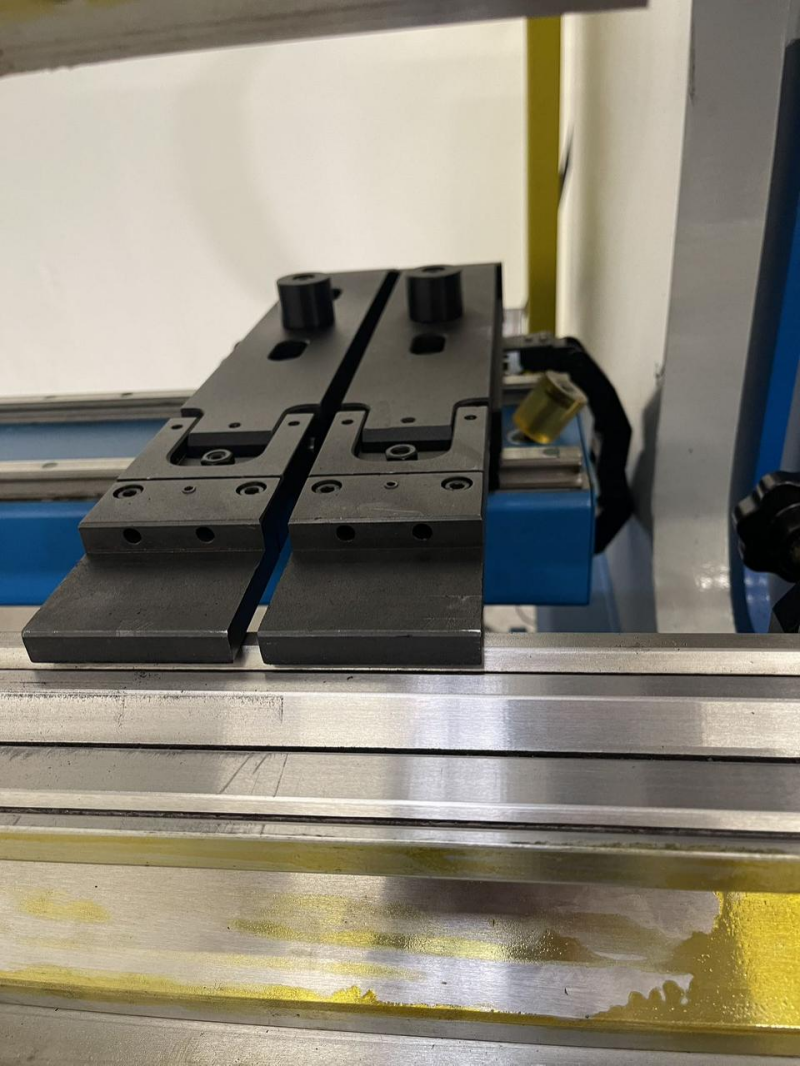

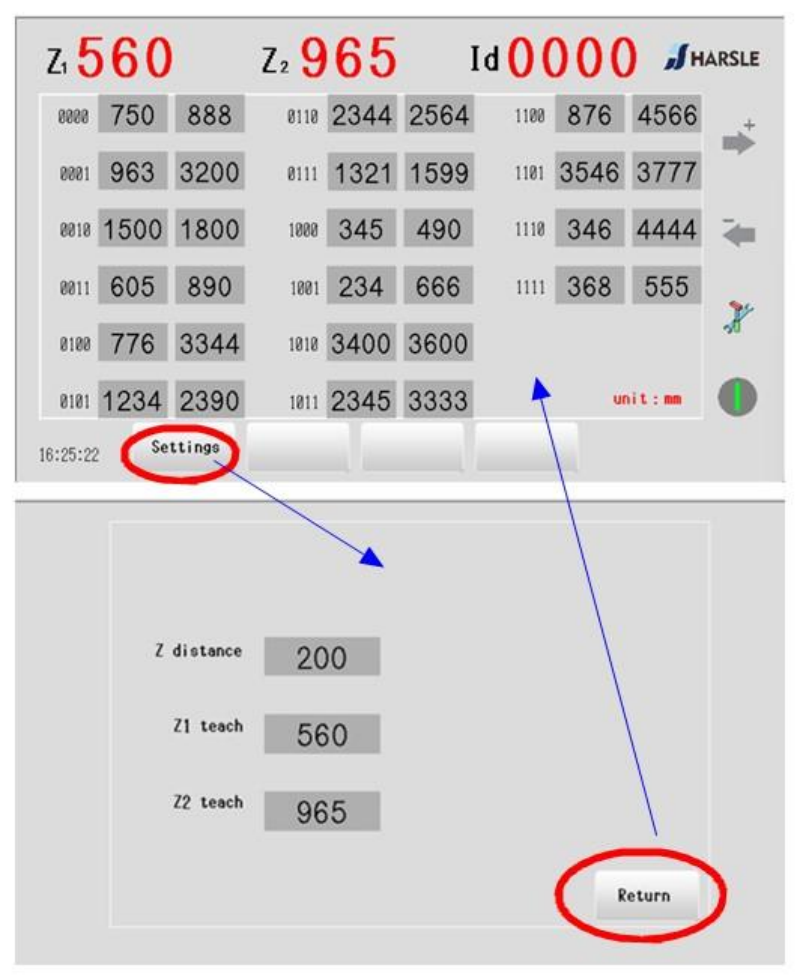

3) Consejos de operación: Si los dedos que bloquean Z1 y Z2 (como se muestra en la imagen) chocan, primero observe si la unidad del eje Z ha recibido una alarma o no; si ha recibido una alarma, es necesario volver a encenderla.Luego, primero que nada, debe realizar la operación 'teach' para Z1 y Z2.Ingrese la posición actual correcta y luego podrá continuar con el trabajo posterior.

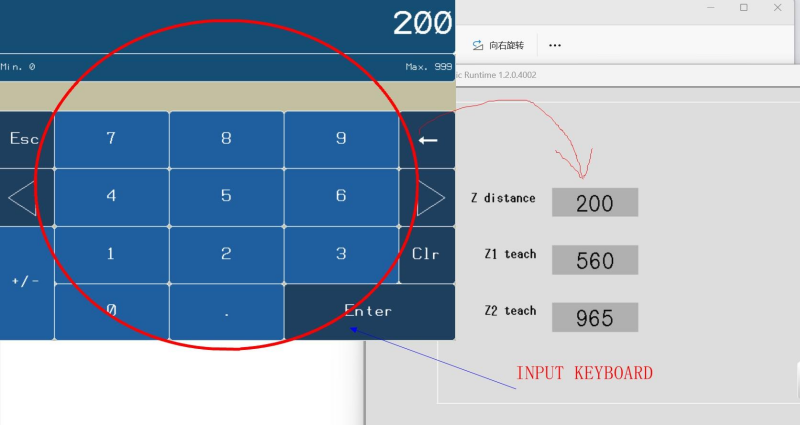

4) La enseñanza (teach) correcta del eje Z es el primer requisito previo para poder trabajar correctamente.Este trabajo es la primera prueba de una máquina nueva, el bloqueo se refiere a la colisión accidental y otras circunstancias deben ser operadas.La posición del eje Z se memorizará automáticamente después de apagar la máquina y no es necesario realizar la operación de enseñanza después de encender la máquina nuevamente.
