WE67K
HARSLE
Smart Press Brake
| Cantidad: | |
|---|---|
Descripción del Producto

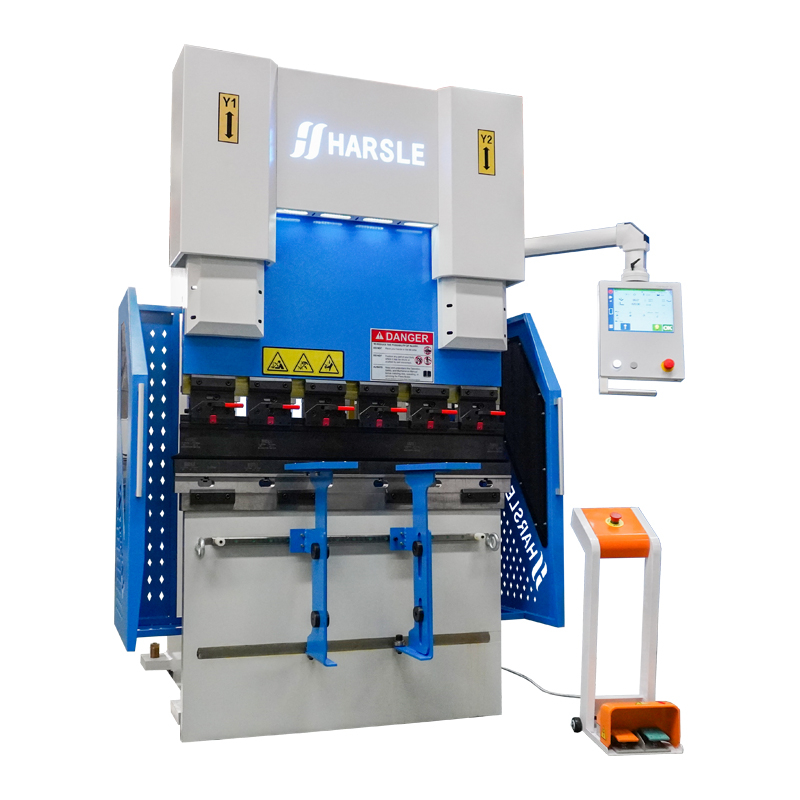

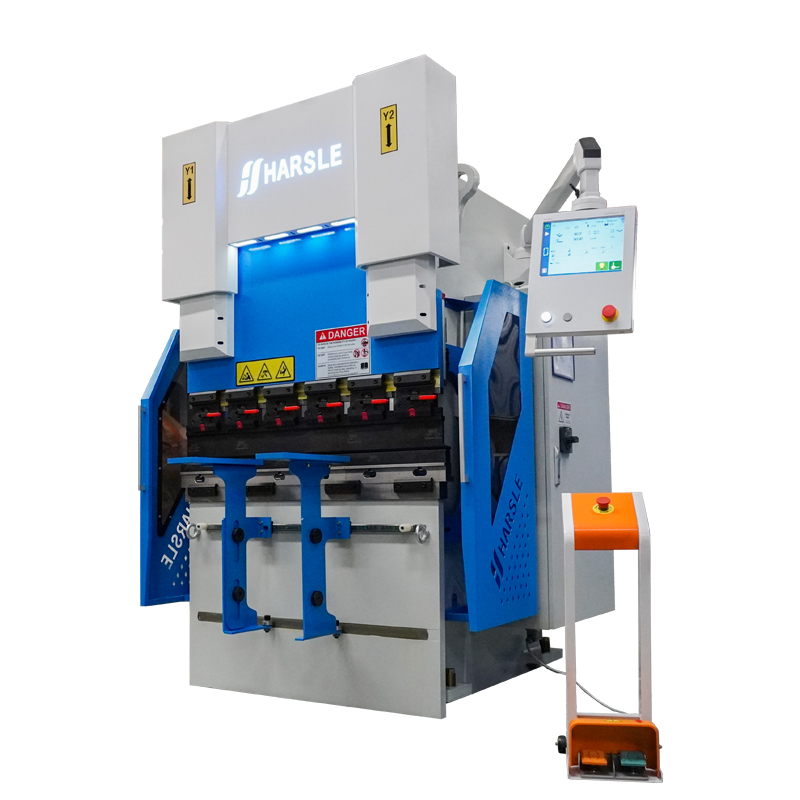

La plegadora HARSLE WE67K-40T1200 está equipada con un controlador CybTouch 12, motor principal SIEMENS, iluminación LED del área de trabajo y dedos de tope ajustables que no solo se pueden mover de izquierda a derecha, sino que también se pueden ajustar con precisión en la parte delantera. dirección hacia atrás, lo que garantiza la precisión de flexión dentro del rango controlado, su parte frontal tiene templado y otro tratamiento especial para una larga vida útil, toda la máquina es control de tres ejes, compacta y potente, unidad única de piso a techo backstop, alta estabilidad y precisión, piezas eléctricas SCHNEIDER, interruptor de pedal con botón de emergencia, tratamientos especiales para troquelar y troquelar, no es fácil de usar, fuerte y duradero.La cortina de luz trasera garantiza una producción segura y eficiente.El brazo delantero en una guía lineal con diseño de bola puede garantizar que la placa no se desgaste ni se raye, el servocontrolador hace funcionar cada eje, lo que garantiza la precisión de doblado y una producción eficiente.HARSLE ayuda a crear más valor y lograr soluciones de plegado más eficientes.
Principales características
● Toda la estructura de la máquina soldada logra una alta rigidez;la máquina está diseñada por el software ANSYS que puede garantizar la confiabilidad y precisión de la prensa plegadora CNC.
● La prensa plegadora CNC de la serie WE67K se rediseñó según las preferencias de los usuarios para aumentar la productividad y mantener los costos al nivel mínimo con alta precisión de plegado y bajo costo de mantenimiento.
● Se obtiene precisión de plegado repetitivo y de alta calidad mediante el uso de cilindros sincronizados y válvulas proporcionales
● El cálculo del ángulo de doblado y el cálculo de la posición del tope trasero se pueden lograr al ingresar información del material de la hoja de metal, el tamaño de la hoja y el tamaño del punzón y la matriz.
● El sistema de coronación puede funcionar con el controlador CNC automáticamente para lograr una mayor precisión y linealidad de plegado.El coronamiento hidráulico y el sistema de coronamiento motorizado son opcionales.
● El tope trasero CNC con varios ejes puede funcionar bien con piezas de trabajo de diferentes formas.
Parámetros técnicos
| No. | Artículo | Unidad | 63T/2500 |
| 1 | Fuerza de flexión | kN | 630 |
| 2 | Longitud de flexión | milímetro | 2500 |
| 3 | Distancia de las columnas | milímetro | 2000 |
| 4 | La profundidad de la garganta | milímetro | 350 |
| 5 | Carrera del cilindro (Y1, Y2) | milímetro | 170 |
| 6 | Altura de carga del troquel (luz diurna) | milímetro | 380 |
| 7 | Velocidad descendente del eje Y | mm/s | 180 |
| 8 | Velocidad de retorno del eje Y | mm/s | 120 |
| 9 | Velocidad de trabajo del eje Y | mm/s | 4~15 (ajustable) |
| 10 | Precisión del eje Y | milímetro | ±0.01 |
| 11 | Linealidad de la pieza de trabajo | milímetro | 0,3/metro |
| 12 | máx.Distancia del tope trasero | milímetro | 500 |
| 13 | Velocidad del eje X (eje R) | mm/s | 400 |
| 14 | Precisión del eje X (eje R) | milímetro | ±0.01 |
| 15 | Brazos deslizantes delanteros | piezas | 2 |
| 16 | Precisión del ángulo de flexión | (′) | ≤±18 |
| 17 | Tope de dedo de tope trasero | piezas | 4 |
| 18 | Motor principal | kilovatios | 5.5 |
| 19 | Dimensión | Longitud (mm) | 2600 |
| Ancho (mm) | 1450 | ||
| Altura (mm) | 2100 | ||
| 20 | Peso | kg | 5500 |
