WE67K
HARSLE
| Cantidad: | |
|---|---|
|
| |
Descripción del Producto

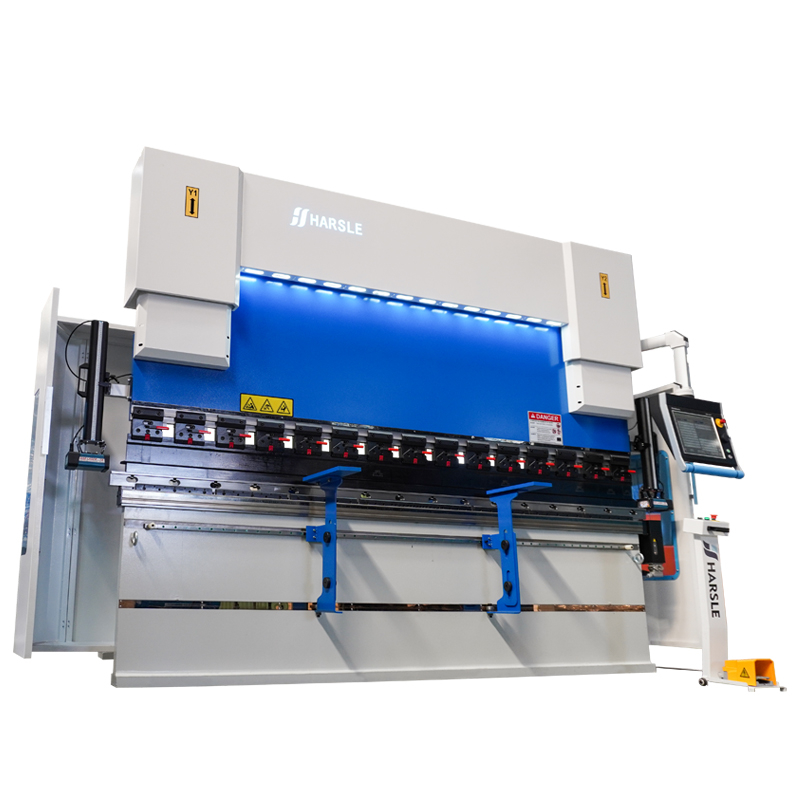

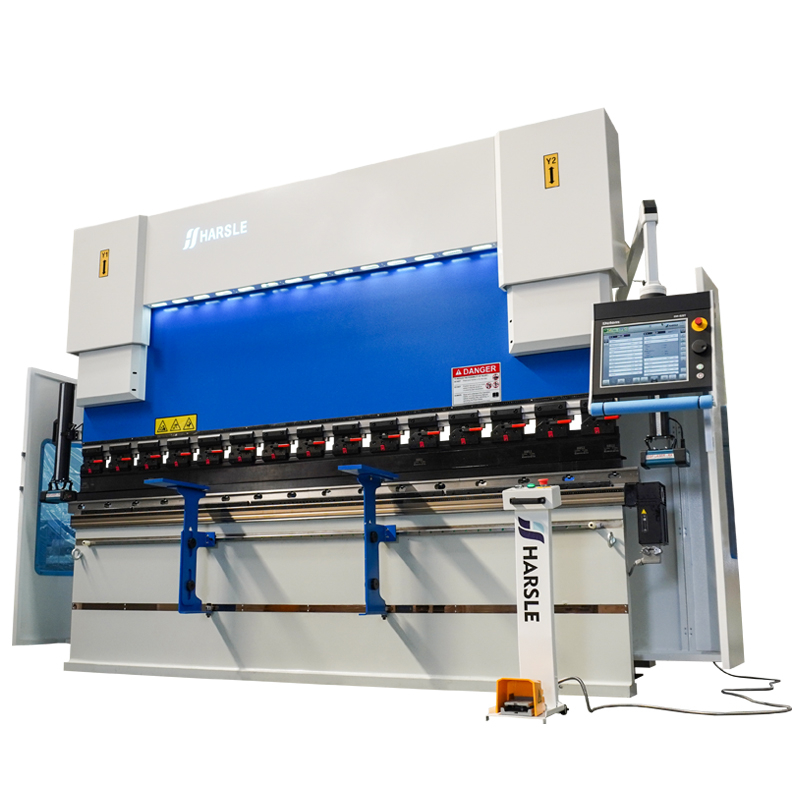

HARSLE Genio presiona el freno es una máquina de alto rendimiento utilizada para doblar y dar forma a láminas de metal con precisión y exactitud.Está equipado con un controlador táctil avanzado DA69T que permite una fácil programación y operación.Con su construcción robusta y características innovadoras, esta plegadora puede manejar una amplia gama de aplicaciones de doblado de metal, desde formas simples hasta formas complejas.La prensa plegadora CNC HARSLE está diseñada para ofrecer un rendimiento y una productividad excepcionales al mismo tiempo que garantiza la máxima seguridad y comodidad del operador.Es adecuado para su uso en diversas industrias, incluidas la automotriz, aeroespacial, la construcción y la fabricación.
Principales características
● Toda la estructura de la máquina soldada logra una alta rigidez;la máquina está diseñada por el software ANSYS que puede garantizar la confiabilidad y precisión de la prensa plegadora CNC.
● La prensa plegadora CNC de la serie WE67K se rediseñó en función de las preferencias de los usuarios para aumentar la productividad y mantener los costos al nivel mínimo con alta precisión de plegado y bajo costo de mantenimiento.
● El cálculo del ángulo de doblado y el cálculo de la posición del tope trasero se pueden lograr al ingresar información del material de la hoja de metal, el tamaño de la hoja y el tamaño del punzón y la matriz.
● El sistema de coronación puede funcionar con el controlador CNC automáticamente para lograr una mayor precisión y linealidad de plegado.El coronamiento hidráulico y el sistema de coronamiento motorizado son opcionales.
● El tope trasero CNC con varios ejes puede funcionar bien con piezas de trabajo de diferentes formas.
Parámetros técnicos
| No. | Artículo | Unidad | 100T/3200 |
| 1 | Fuerza de flexión | kilovatios | 100 |
| 2 | Longitud de flexión | milímetro | 3200 |
| 3 | Distancia de las columnas | milímetro | 2700 |
| 4 | La profundidad de la garganta | milímetro | 400 |
| 5 | Carrera del cilindro (Y1, Y2) | milímetro | 200 |
| 6 | Altura de carga del troquel (luz del día) | milímetro | 420 |
| 7 | Velocidad descendente del eje Y | mm/s | 180 |
| 8 | Velocidad de retorno del eje Y | mm/s | 120 |
| 9 | Velocidad de trabajo del eje Y | mm/s | 4~15 (ajustable) |
| 10 | Precisión del eje Y | milímetro | ±0.01 |
| 11 | Linealidad de la pieza de trabajo | milímetro | 0,3/metro |
| 12 | máx.Distancia del tope trasero | milímetro | 500 |
| 13 | Velocidad del eje X y del eje R | mm/s | 400 |
| 14 | Precisión del eje X y del eje R | milímetro | ±0.01 |
| 15 | Brazos deslizantes delanteros | piezas | 2 |
| 16 | Precisión del ángulo de flexión | ( ' ) | ≤±18 |
| 17 | Tope de dedo de tope trasero | piezas | 4 |
| 18 | Motor principal | kilovatios | 7.5 |
| 19 | Dimensión | Longitud (mm) | 3300 |
| Ancho (mm) | 1580 | ||
| Altura (mm) | 2400 | ||
| 20 | Peso | kg | 8500 |
Detalles de producto
