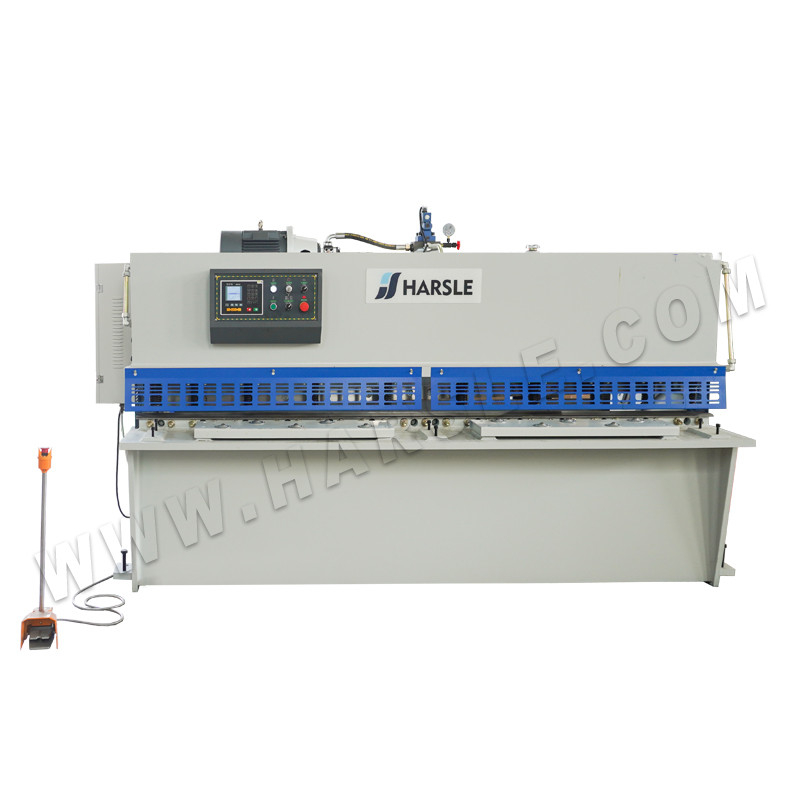

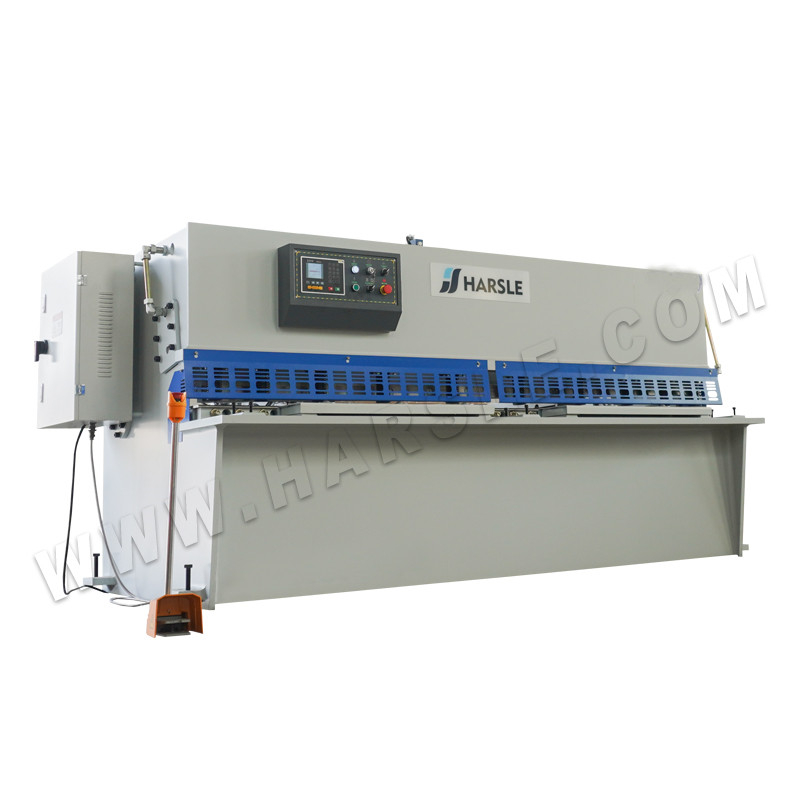

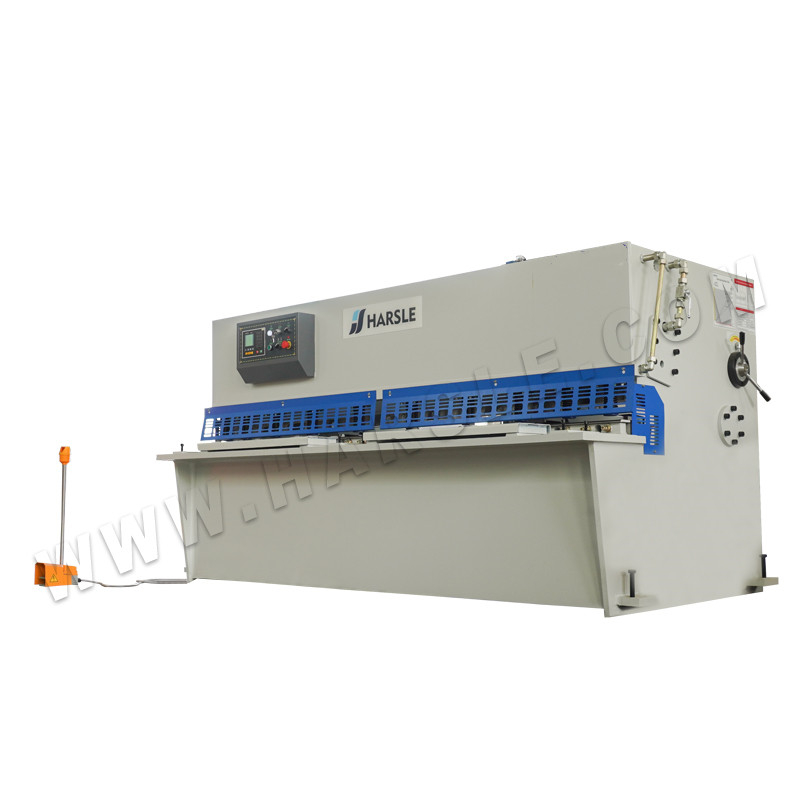

Cizalla de chapa hidráulica QC12K-4*2500 para la cadena de producción de carretillas

La máquina cizalla de viga oscilante serie HARSLE QC12K se compone principalmente de un marco, un cilindro de presión de resorte, un dispositivo de ajuste de la separación de la cuchilla, un marco de cuchilla, un sistema hidráulico y otras partes.
  • QC12K

  • HARSLE

Estado de Disponibilidad:
Cantidad:
Cizalla de chapa hidráulica QC12K-4*2500 para la cadena de producción de carretillas
Cizalla de chapa hidráulica QC12K-4*2500 para la cadena de producción de carretillas
Cizalla de chapa hidráulica QC12K-4*2500 para la cadena de producción de carretillas

Descripción del Producto

cizalla de 4 mm

Comparado con otros maquinas cizallas, la máquina cizalla de viga oscilante HARSLE QC serie doce K adopta una hoja de borde oblicuo.Se usa ampliamente debido a su estructura simple, baja tasa de fallas y alta eficiencia de corte, y el material de la placa después del corte no es fácil de arquear, deformar o torcer.Corta las materias primas en el tamaño más deseado para la embutición profunda y mejora en gran medida la eficiencia del trabajo cuando se aplica en la línea de producción de carretillas.

Principales características

● La estructura aerodinámica de la máquina soldada logra una gran rigidez;la máquina está diseñada por el software ANSYS que puede garantizar la confiabilidad y precisión de la cizalla.

●  Los motores para el tope trasero están controlados por un inversor, que puede lograr una alta precisión de posicionamiento de 0,05 mm del tope trasero al cambiar la frecuencia y el voltaje del motor.

● Cuchilla superior con dos filos y cuchilla inferior con cuatro filos (6CrW2Si).

● El eje X (tope trasero) y el tiempo de corte se pueden programar mediante el controlador del sistema E21S, que puede almacenar hasta 40 grupos de programas.

● El pie de presión puede fijar la hoja de metal durante la operación de corte, lo que puede eliminar el error de operación.

● La sobrecarga hidráulica se puede proteger con una válvula de desbordamiento, el retorno de la cuchilla por medio de cilindros de nitrógeno.

● El interruptor de pie con botón de emergencia puede detener la máquina inmediatamente cuando ocurre un accidente.

● El ajuste del espacio de la cuchilla entre las hojas superior e inferior puede lograr un mejor rendimiento de corte.

● Los brazos delanteros con regla y bolas giratorias pueden garantizar la precisión de corte y alimentar el material con facilidad.


Parámetro técnico

No.ArtículoUnidad4*2500
1Espesor máximo de cortemilímetro4
2Longitud máxima de cortemilímetro2500
3La profundidad de la gargantamilímetro150
4Ángulo de corte° (grado)1°30'
5Velocidad cortanteTiempos de corte/minutos14
6Cuchilla de cortelongitudmilímetro1300*3
cantidadpiezas2 (superior) + 2 (inferior)
7Calibrador traseroviajarmilímetro500
velocidadmm/s180
exactitudmilímetro±0,02
8Brazos delanteroslongitudmilímetro800
cantidadpiezas3
9Cilindro de presión de resortepiezas10
10Motor principalkilovatios5.5
11Sistema de control\E21S
12Dimensión(L*An*Al)mm3040*1550*1550
13Pesokg3300


Detalles de producto

cizalla de 4 mmcizalla de 4 mmcizalla de 4 mmcizalla de 4 mm
