La necesidad absoluta de alinear las herramientas de plegadoras

Número Navegar:24     Autor:Editor del Sitio     publicar Tiempo: 2018-12-21      Origen:motorizado Su mensaje

¿Por qué las herramientas de precisión pueden valer la pena?

La necesidad absoluta (1)

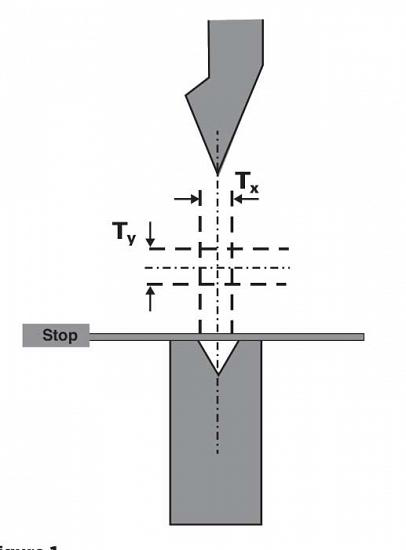

Figura 1Mantener el punto central de los ejes Tx y Ty es crítico para producir piezas de calidad de manera eficiente.

Pregunta: Estamos utilizando una prensa plegadora de última generación con herramientas de estilo americano tradicional. En el pasado, cuando compramos una herramienta, generalmente compramos una longitud de 10 a 14 pies y la cortamos al tamaño que sea necesario. Parece que una vezcortado, casi nunca funciona bien de nuevo, al menos no tan bien como lo hizo como una sola unidad. Las líneas de doblado no son rectas, las marcas de troquel feo aparecen en una configuración pero no en la siguiente, o las marcas de troquel aparecen en un lugar diferente. Partes que corrieronantes y funcionaba bien ahora están muy lejos. A mis operadores les lleva tiempo configurarlo y volver a sintonizarlo.

Tenemos un freno moderno; las herramientas se ven bien y nos han servido bien durante muchos años, entonces, ¿qué me estoy perdiendo aquí? ¿Por qué nos cuesta tanto hacer esta transición?

Respuesta: Según su descripción, hay un problema común que se destaca como la posible fuente de sus problemas: sus herramientas. Las herramientas de cepillado tradicionales son excelentes para productos con tolerancias generosas y líneas simples; precisiónLas partes son otra historia.


Alineando los ejes

En el centro de su problema está la relación de las herramientas con los ejes Tx y Ty (ver Figura 1). La calidad y la consistencia del proceso de doblado están determinadas por cuán cerca de perfecto esté al sostener el Tx yTy ejes. ¿Nunca has oído hablar de los ejes Tx y Ty? No estás solo, así que permíteme explicarte.

El eje Tx representa la relación entre el backgauge y la línea central del radio del punzón. En chapa, la línea central de la curva se establece por la punta del punzón. El eje Tx es la tolerancia horizontal.zona entre la prensa plegadora y las herramientas. La ubicación de la posición central de la herramienta en relación con el calibre posterior determina el valor del eje Tx. Mantener este eje es crítico para producir dimensiones de brida precisas enUna base repetible.

El eje Ty es la zona de tolerancia vertical entre las herramientas superior e inferior; Este eje define el paralelismo de la herramienta a lo largo de la cama. Mantener la relación entre la herramienta superior e inferior ayuda a mejorar la calidad de la pieza con el tiempoy hace que las configuraciones sean rápidas y eficientes.


Realizar una alineación

La alineación y la calibración de los sistemas de sujeción automática de herramientas no son comúnmente realizadas por el operador en la prensa plegadora. En cambio, la alineación a lo largo del eje Tx generalmente se realiza solo cuando se instala el sistema de sujeción automática. Si unla máquina tiene una herramienta de sujeción manual, sin embargo, un operador o técnico realiza la alineación de la herramienta en la prensa plegadora. Y si se trata de herramientas de cepillado tradicionales, la alineación puede ser particularmente difícil de mantener.


Nuevamente, el valor del eje Ty determina un paralelismo aceptable entre punzones y matrices. Su ajuste se incorpora habitualmente en

Los operadores pueden ajustar el eje Ty en máquinas que tienen una función de inclinación del ariete en los ejes Y1 e Y2, ajustando el paralelismo del ariete y el lecho. La función ram-tilt ayuda a corregir el error Ty para toda una herramienta tradicionalentre 8 y 10 pies de largo. Aún así, esto no hace nada si las herramientas cepilladoras no están alineadas y orientadas de la misma manera, de adelante hacia atrás. Por supuesto, esto no es un problema con las herramientas de precisión.


Herramientas de cepillado tradicionales

Durante casi un siglo, las herramientas de cepillado tradicionales han sido el pilar de la mayoría de las operaciones de la prensa plegadora, y es probable que exista en el futuro. Sin embargo, está perdiendo terreno lenta pero seguramente. Herramientas de estilo más plano y elLas máquinas diseñadas para ellos son excelentes para herramientas personalizadas, como troqueles de corrugación, troqueles de canal, troqueles de rizado y herramientas de radio especial, algunas de las cuales todavía son poco comunes como herramientas de afilado de precisión. Pero a medida que los fabricantes se alejan deHacia el fondo y hacia la flexión por aire, el mercado se está moviendo a favor de los nuevos estilos de precisión de herramientas de freno de prensa. Si bien las herramientas de cepillado tradicionales tienen su lugar, los estilos de herramientas de afilado de precisión, ya sean de tamaño completo (promedio36 pulgadas de largo) o segmentados: constituyen una parte cada vez mayor del mercado de herramientas para prensas. Simplemente funcionan mejor con las prensas plegadoras avanzadas de hoy.

La necesidad absoluta (2)

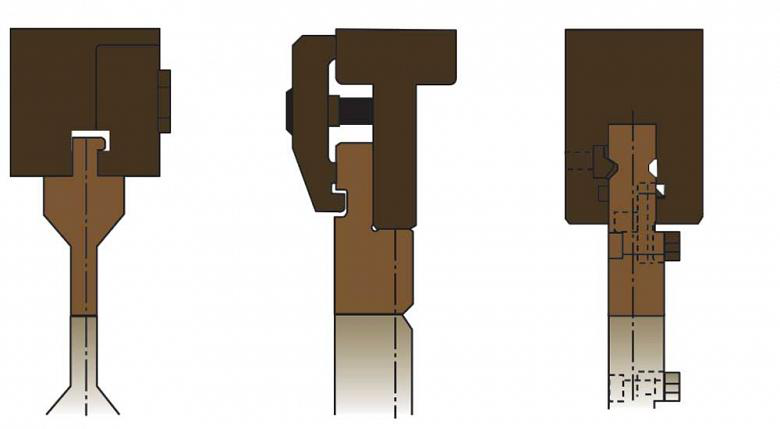

Figura 2New Standard es un estilo de herramental que se acomoda a sí mismo.

Si bien las herramientas de cepillado aún funcionan bien para algunas aplicaciones, no son adecuadas para trabajos de precisión por una simple razón: cómo se hacen las herramientas. Las herramientas de cepillado se fabrican a partir de una sola coordenada X-Y con una tolerancia promediorango de error de 0.002 a 0.008 pulg. sobre 10 pies. Eso no parece mucho, pero lo es.

Por ejemplo, si la herramienta se corta a la longitud y luego se voltea frente a la herramienta madre, y / o se coloca fuera de orden de la del corte original, eso puede tomar 0.008 pulgadas de error verticalmente y 0.008 pulgadas de error horizontalmente. Conjunto,esto produce 0.016 pulgadas de posible error en los centros de herramienta y las alturas de herramienta (ver Figura 3). Para todos los efectos, esto coloca las ubicaciones de las herramientas fuera de las zonas de tolerancia. Como todos sabemos, solo toma un par de milésimasde una pulgada para causar un grado de cambio angular en la pieza de trabajo o marcas de troquel en un extremo de la pieza pero no en el otro.

Es muy improbable que dos herramientas de cepillado compartan una línea central común. Esto hace que sea imposible para usted pedir un segundo golpe o morir en el futuro y tenga la seguridad de que coincidirá con la herramienta original. Entonces todo se reduce aesto: cuando no hay dos herramientas iguales, es muy difícil, si no imposible, producir piezas de calidad. Cuando las variaciones de la línea central y la altura de las herramientas cortadas de la misma herramienta larga (o barra) están fuera de la zona de tolerancia cuandoinstalado fuera de servicio, orientado en direcciones opuestas, o incluso entre dos tramos separados de herramientas similares, encontrará problemas.

Cada vez que se cambia el punzón, la línea central de la curva está en una ubicación diferente. Esto hace que pierda la referencia entre la línea central de la curva (establecida por la posición de la punta del punzón) y el calibre trasero, lo que le obliga a salirsu bloque de medidores, vuelva a calibrar el calibre posterior y configure el punto de origen del controlador para que coincida con el centro de herramientas reubicado. La calibración del eje Tx es un paso esencial para que la prensa plegadora y su controlador funcionen correctamente.

El eje Ty sufre el mismo tipo de error, solo verticalmente.

Para empeorar las cosas, cortar una herramienta puede liberar las tensiones residuales creadas durante el proceso de fabricación de la herramienta y hacer que cada sección se tuerza y ​​se doble. Esto agrava aún más los problemas de alineación ya presentes.


La herramienta de precisión

Las herramientas originales de terreno de precisión, a las que muchos se refieren hoy como \"terreno de precisión de estilo europeo \", surgieron a fines de los años setenta y principios de los ochenta. Las nuevas herramientas cambiaron el juego. Estas herramientas de precisión nos permitieron, paraprimera vez: para definir la formación de aire. Esto era imposible antes simplemente porque no había dos herramientas iguales.

Siempre que tanto la prensa plegadora como las herramientas estén en excelentes condiciones, las herramientas rectificadas con precisión siempre producirán piezas de alta precisión mejor y más rápido que las herramientas de cepillado tradicionales. Las herramientas rectificadas con precisión se fabrican a partir decentro de la herramienta en lugar de un punto de referencia fijo X-Y. Estas herramientas son compatibles con una tolerancia de fabricación de solo ± 0.0008 pulg., Y algunos fabricantes de herramientas logran tolerancias tan pequeñas como ± 0.0004 pulg. Eso está muy lejos deprecisión de herramientas de cepilladora tradicional, que varía de ± 0.002 pulg. a ± 0.008 pulg.

Las herramientas rectificadas con precisión tienen una altura estándar y una línea central común, independientemente de la dirección a la que se enfrentan las herramientas o el orden en que se colocan en la cama de la prensa plegadora. Es un hecho que todos los golpes y troqueles se montarán en elpresione el freno exactamente en la misma posición cada vez en los ejes Tx y Ty.

Buenas herramientas

La necesidad absoluta (3)

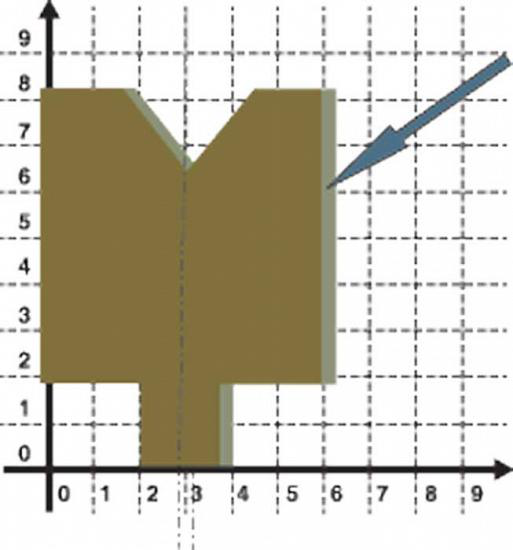

figura 3Si un dado de cepilladora tradicional se invierte en la cama del freno, su centro cambia. Tenga en cuenta que las herramientas de \"perfil de cepillado\" fabricadas con

proceso de precisiónno sufrirá el problema cambiante. Tenga en cuenta, sin embargo, que algunosLas herramientas \"cepilladora de precisión \" están planificadas para

un \"perfil de precisión del suelo \"usando un cepillo.Estas herramientas sufrirán el problema del cambio aunque parezcan ser de precisión.

Debido a los errores de Tx y Ty que se encuentran en las herramientas de cepillado tradicionales, sus tiempos de configuración son probablemente el doble que los de un conjunto de herramientas de precisión. Esto incluye tiempo adicional solo para corregir longitudes de brida y variaciones en los ángulos de curvatura.

Las herramientas rectificadas de precisión se cortan a tamaños específicos que facilitan combinaciones de herramientas que se ensamblan rápidamente a cualquier longitud requerida. La mayoría de las herramientas de precisión están marcadas con un número de herramienta, la longitud de la herramienta, su radio,y capacidad de tonelaje: información que normalmente no se encuentra en las herramientas tradicionales.

Independientemente del tipo de herramienta que utilice, siempre que sea consciente de la necesidad de mantener los ejes Tx y Ty dentro de la zona de tolerancia a la que pertenecen, va a construir piezas de calidad. Si tienes problemas de Tx-Ty y estásCon herramientas de precisión, haga que su prensa plegadora sea reparada profesionalmente. Si está utilizando herramientas de cepillado tradicionales, asegúrese de que los punzones y troqueles estén identificados y marcados (1-1, 2-2, 3-3, etc.) para que puedan acoplarsede nuevo juntos (ver Figura 4) en el orden original.

Igualmente importante, asegúrese de que las herramientas estén orientadas en la misma dirección de adelante hacia atrás cuando las monte en la prensa plegadora. Luego recalibre el backgauge a la línea central usando sus bloques de calibre y configure el nuevo punto de origen en elcontrolador, y hacer excelentes piezas.

Un último comentario: recuerde que las herramientas de freno de prensa son consumibles. Si una herramienta muestra signos de desgaste, reemplácela y actualícela con la mayor frecuencia posible. Confía en mí, solo los ahorros laborales pagarán por las nuevas herramientas.
