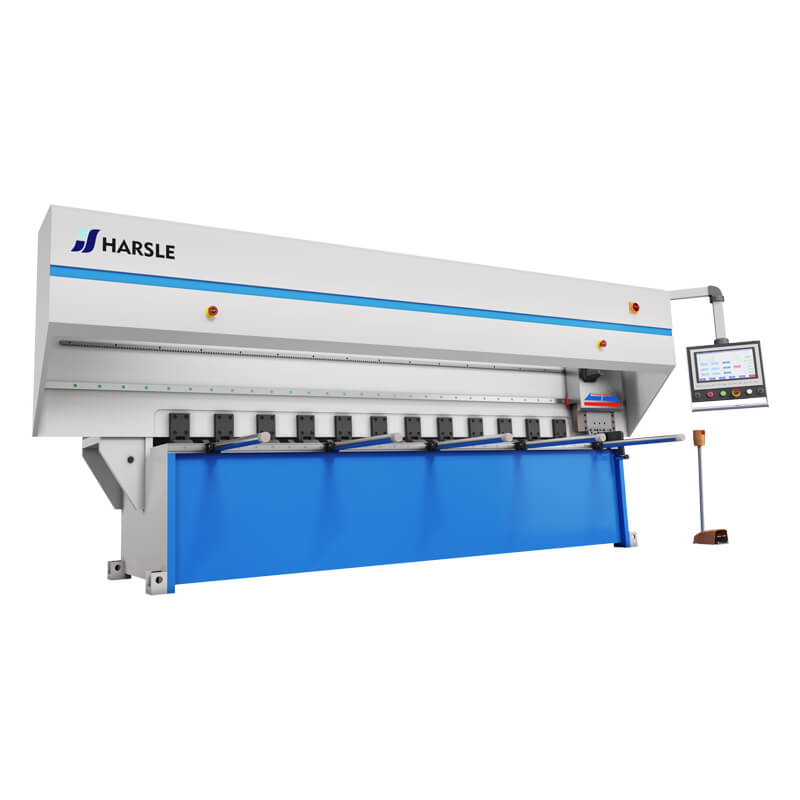

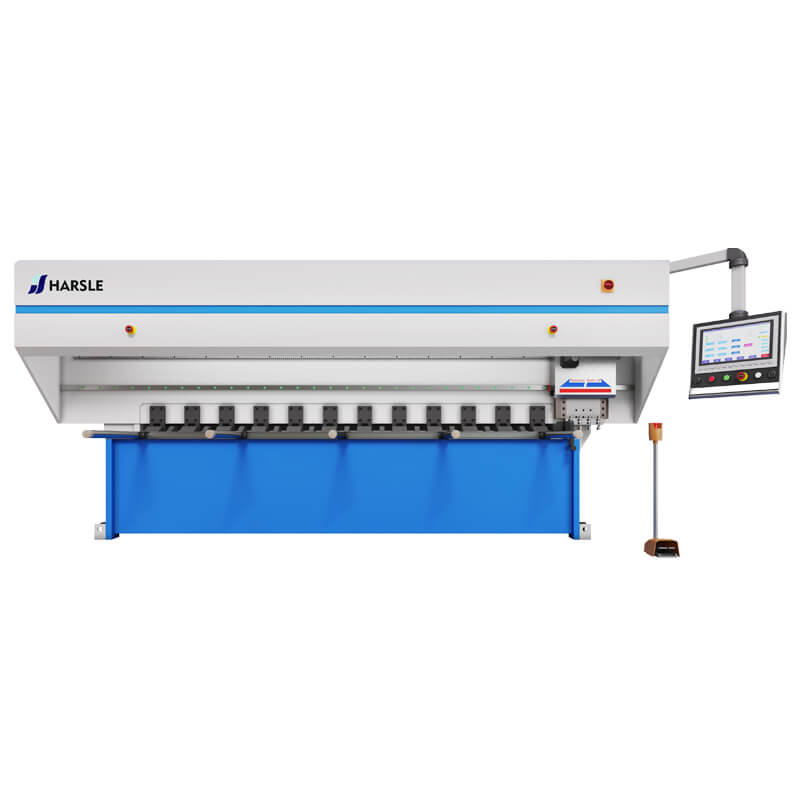

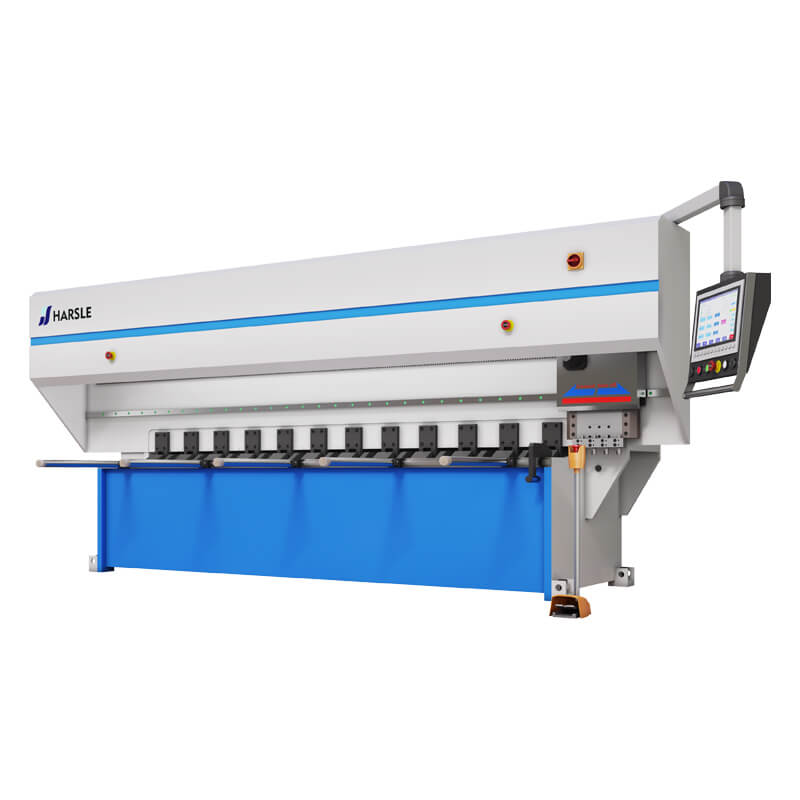

Máquina ranuradora en V CNC vertical para chapa de acero inoxidable

  • HSVC
  • HARSLE
Estado de Disponibilidad:
Cantidad:

Características

  1. La máquina de ranura vertical adopta el tornillo de bola de precisión como componente de transmisión de potencia y tiene las características de la alta precisión de procesamiento, que es especialmente importante para productos de alto rendimiento.

  2. La máquina tiene tres ejes, eje x (movimiento longitudinal de la punta de la herramienta), eje y (arriba y abajo), eje Z (movimiento vertical de la punta de la herramienta) Control del motor del servomotor, realiza una operación automática completa después del parámetro entrada y mejora de manera integral la precisión del cepillador.

  3. El sistema de prensado utiliza el sistema hidráulico como potencia, la presión es grande y la fuerza de fijación es confiable. Al mismo tiempo, bajo ruido y bajo consumo de energía.

  4. La parte trasera en movimiento está impulsada por un tornillo de bola doble, y la precisión de posicionamiento de la superficie del tablero es alta.

  5. El portaobjetos de herramientas está hecho de material de hierro fundido, que es resistente al desgaste y reparable, y la vida útil está garantizada por más de diez años.


Descripción del producto

V Máquina de ranuramáquina de ranura de acero inoxidableGroover de la hoja de metal

Especificación

ModeloHSVC-3212HSVC-3215HSVC-4012HSVC-6015HSVC-8012




Mecanizado

Capacidad




Material                                STS304 y Q235
Largo3200 mm  3200 mm  4000 mm  6000 mm8000 mm
Ancho1250 mm  1500 mm
1250 mm1500 mm1250 mm
Grosor  0.6 mm-4 mm

Max. Profundidad de ranura

3 mm

CNC

Especificaciones

Tipo de controlControl CNC de 3 ejes (x 、 y 、 z)
MostrarPantalla de color LCD HD de 10 pulgadas
Capacidad de memoria

99 grupos, 9999 canales/grupo (extensión de tarjeta SD adicional)

Sistema de trabajoTornillo de bola/guía lineal/estante y piñón



Velocidad de mecanizado

X eje  0-90m/min
Y eje20m/min
Eje Z20m/min

Mecanizado

Precisión

Precisión del eje x0.01 mm
Precisión del eje y0.01 mm
Precisión del eje z0.01 mm


Modo de conducción

Eje XServo Motor de 4.5kw
Eje Z  2kw Servo Motor
Y1 y Y2  Servo Motor de 1kW

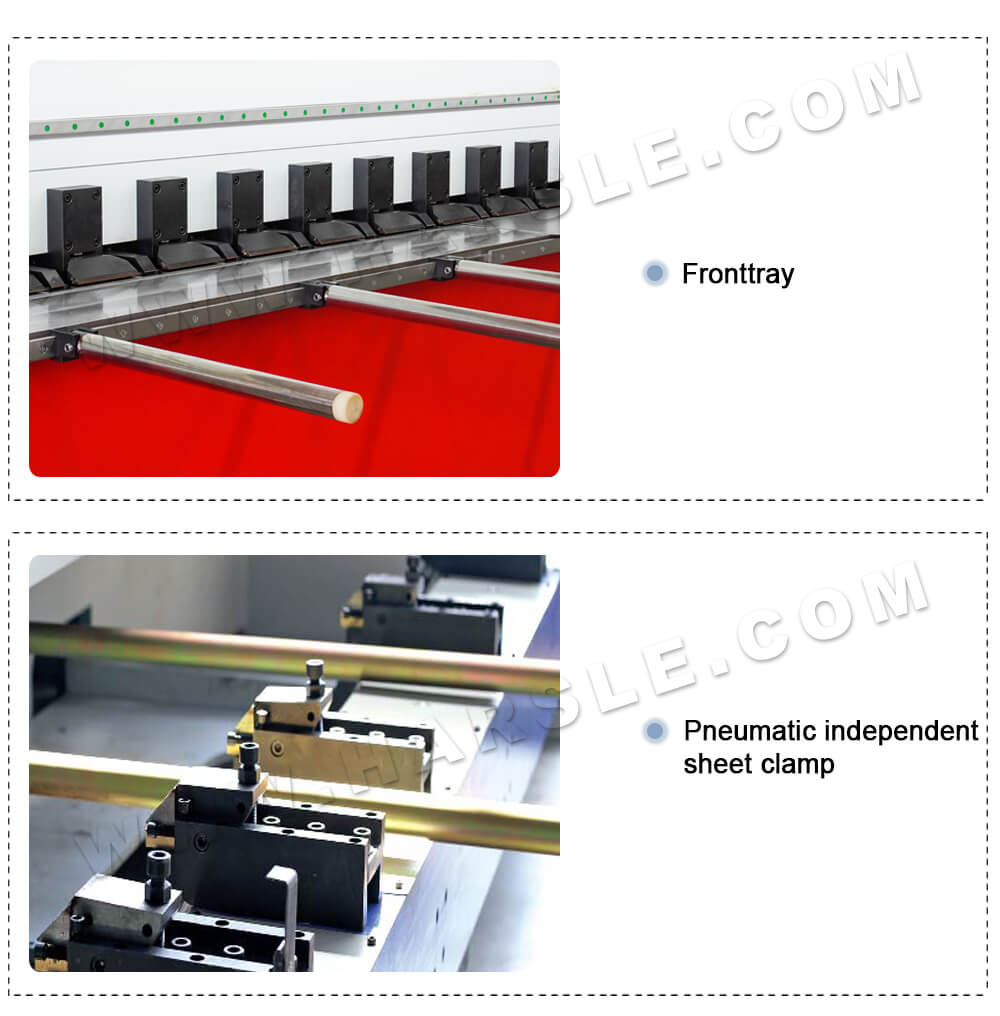

Dispositivo de sujeciónNeumático0.3-0.6MPA



Dimensions

Largo5000 mm      5000 mm  5800 mm7800 mm9800 mm
Ancho2550 mm        2750 mm   2350 mm2750 mm2750 mm
Altura2100 mm      2100 mm
1780 mm2100 mm2100 mm
Platidad de la mesa de trabajo  ± 0.02 mm
Apagón de la mesa de trabajo
