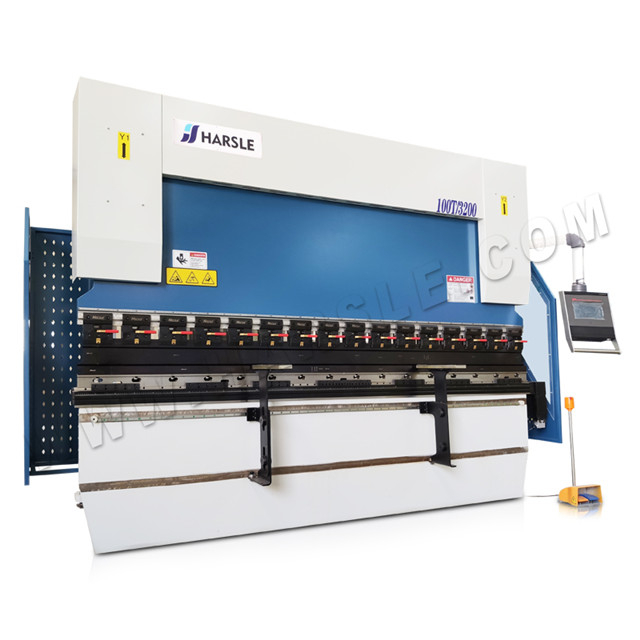

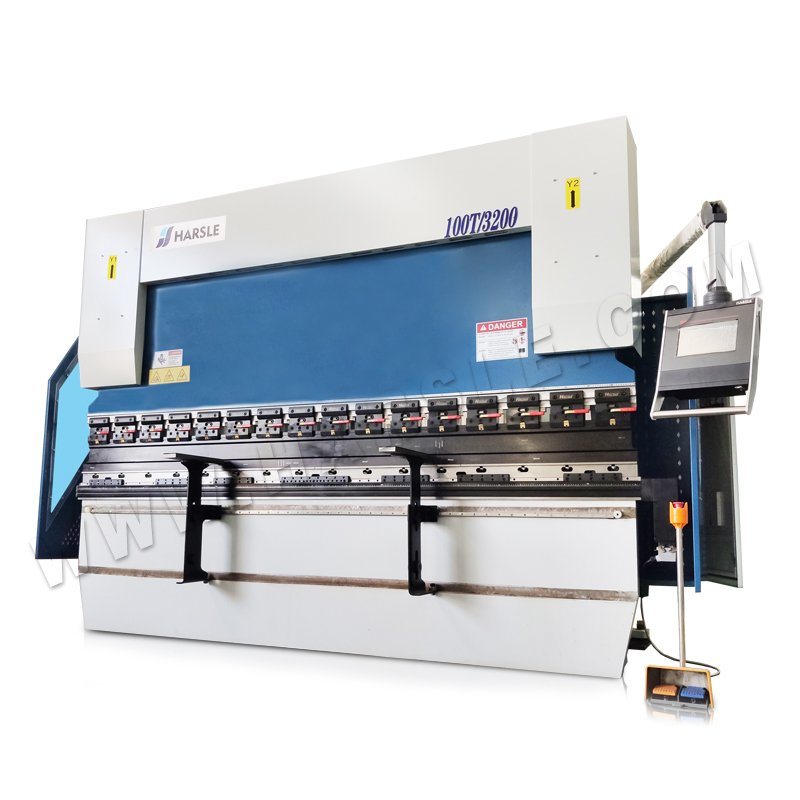

WE67K-100T / 3200 CNC Máquina de freno de prensa con sistema ESA S630

WE67K-100T / 3200 Máquina de flexión de servo CNC electrohidráulica, máquina de flexión de 3 + 1 eje. SISTEMA DE CONTROL DE ESA S630, PROGRAMACIÓN DE DOVENCIA 2D.
precio: $ 26500
Precio De Descuento: $ 25500
  • We67k
  • HARSLE
  • 8462219000
Cantidad:

Descripción del producto

Máquina de freno de prensa CNC

WE67K-100T / 3200 Máquina de flexión de servo CNC electrohidráulica, máquina de flexión de 3 + 1 eje. SISTEMA DE CONTROL DE ESA S630, PROGRAMACIÓN DE DOVENCIA 2D.


Sistema ESA S630

S630



● 10 \"pantalla táctil gráfica


● Editor interactivo 2D Graohic


● Control automático del sistema de coronación.


● Cálculo automático de ángulo de flexión.


● Herramienta de flexión / material / biblioteca de productos


● Puede administrar hasta cuatro ejes en cualquier combinación.


● Pantalla gráfica 2D para marco de máquina, pieza de trabajo y

herramientas


Sistema CNC Back-Gauge

Máquina de freno de prensa CNC

Y1 + y2 + x

Explicación del eje CNC
Y1 Cilindro izquierdo Electro-hidráulico sincrónico de control de bucle cerrado.
Y2 Cilindro derecho Eje de control de bucle cerrado sincrónico sincrónico sincrónico electrohidráulico
X Eje de espalda en movimiento (atrás y frente)
V Eje de coronación CNC


Parámetro técnico

No.ArtículoUnidad100t / 3200
1Fuerza de flexiónhacer1000
2Dobladomm3200
3Distancia de columnasmm2700
4La profundidad de la gargantamm400
5Trayos del cilindro (Y1, Y2)mm200
6Muere de altura de carga (luz del día)mm420
7Velocidad de eje ymm / seg180
8Velocidad de retorno del eje Ymm / seg120
9Velocidad de trabajo del eje Ymm / seg4-15 (ajustable)
10Precisión de eje ymm± 0.01
11Linealidad de la pieza de trabajomm0.3 / m
12Distancia max.backmm500
13Velocidad del eje X y R-AXISmm / seg400
14Excuridad del eje X y R-AXISmm± 0.01
15Brazos deslizantes frontalesPCS2
16Exactitud de ángulo de flexión(')≤ ± 18
17Tapón de dedo de galo posteriorPCS4
18Motor principalKw7.5
19DimensiónLongitud (mm)3300
Ancho (mm)1580
Altura (mm)2400
20Pesokg8500


Configuraciones estándar

Configuraciones estándar:
1Controlador del sistemaESAItalia
2Motor principalSiemensAlemania
3Componentes eléctricosSchneiderFrancia
4Válvula hidráulica principalRexrothAlemania
5Bomba hidráulicaSOLEADOEE.UU
6Codificador linealGiviItalia
7Interruptor de pieKaconCorea del Sur
8Conector de tuberíaPresentaciónAlemania
9Tornillo de bolas y guía linealHiwinTaiwán
10Servo Motor y ConductorThinkloporcelana
11Anillos de selloNotaJapón
12Abrazadera rápidaMarsleporcelana
13CNC PUNCH Y MUERTEPUNZO ESTÁNDAR Y DIERNO DE 4V o 2V MUE
