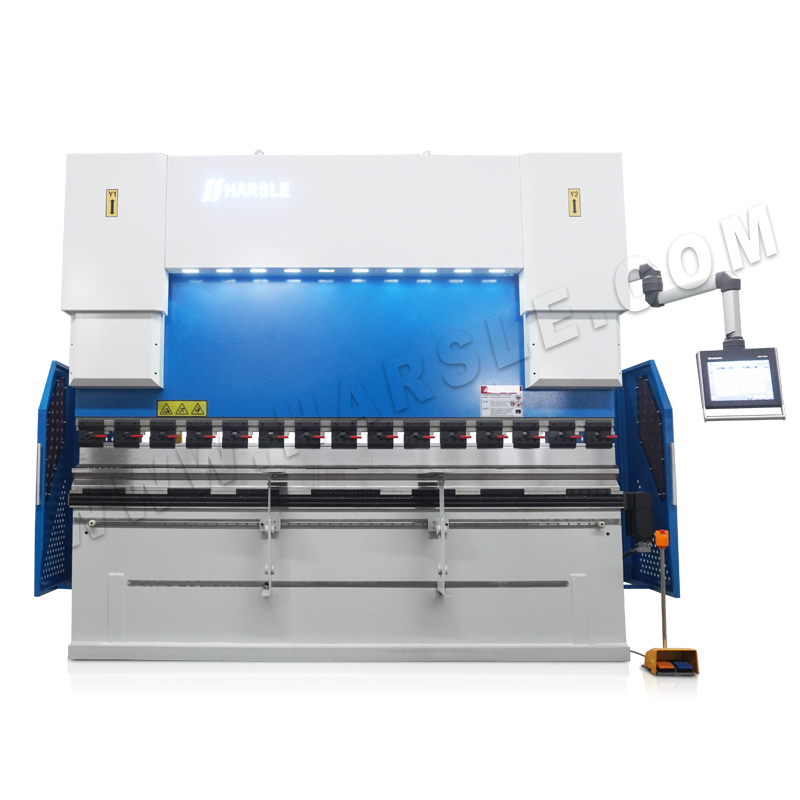

WE67K-300T/4000 4+1 Eje Hidráulico CNC Presione la máquina de freno con DA-58T, programa de flexión gráfica 2D

300 toneladas de 4000 mm Hidráulico CNC Presione la máquina de freno con DA-58T, 4+1 máquina de flexión de chapa de eje, programa de flexión gráfica 2D.
precio: $ 69000
Precio De Descuento: $ 61000
  • WE67K
  • HARSLE
  • 8462219000
Estado de Disponibilidad:
Cantidad:

Descripción del producto

Freno de prensa de CNC

300 toneladas de 4000 mm CNC hidráulico presiona el freno Máquina con DA-58T, 4+1 máquina de flexión de chapa de eje, programa de flexión gráfica 2D.


La máquina de flexión es una máquina que puede doblar las placas delgadas. Su estructura incluye principalmente un soporte, una mesa de trabajo y una placa de sujeción. La mesa de trabajo se coloca en el soporte. La mesa de trabajo está compuesta de una base y una placa de presión. La base está compuesta de una cáscara de asiento, una bobina y una placa de cubierta, la bobina se coloca en un hueco de la carcasa del asiento y la parte superior del receso está cubierta con una placa de tapa. Cuando se usa, la bobina está energizada por el cable, y después de que la electricidad se energiza, se genera una fuerza gravitacional en la placa de presión, para realizar la sujeción de la placa delgada entre la placa de presión y la base. Debido al uso de la sujeción de fuerza electromagnética, la placa de presión se puede hacer en varios requisitos de la pieza de trabajo, y la pieza de trabajo con paredes laterales se puede procesar, y la operación también es muy simple.


Introducción de la máquina de flexión CNC

La máquina de flexión debe usar el molde equipado (molde general o especial) para doblar la lámina de metal frío en piezas de trabajo con varias formas de sección transversal geométrica. La máquina de flexión generalmente adopta un sistema CNC especial para la máquina de flexión. Las coordenadas de la máquina de flexión El eje se ha desarrollado desde un solo eje hasta 12 ejes, y el sistema CNC puede realizar automáticamente el control de profundidad deslizante, el ajuste de inclinación izquierda y derecha del control deslizante, el ajuste delantero y trasero del tapón trasero , el ajuste izquierdo y derecho, el ajuste de tonelaje de presión y el control deslizante que se acerca al ajuste de la velocidad de trabajo, etc. La máquina de flexión puede darse cuenta fácilmente de las acciones del control deslizante hacia abajo, trotar, continuo, mantenimiento de presión, regresar y detener en el medio, y completar la flexión de múltiples codos con el mismo ángulo o ángulos diferentes a la vez.

Controlador DA-58T

presiona el freno

●  Programación de pantalla táctil gráfica 2D


●  15 "LCD TFT Color Display


●  Determinación de la secuencia de curvas


●  Cálculo de longitud desarrollado


●  Herramienta de flexión/material/biblioteca de productos


●  Cálculo automático de ángulo de flexión


●  Hasta 4 ejes (Y1, Y2 y 2 ejes auxiliares)


●  Algoritmos avanzados de control del eje Y para válvulas de bucle cerradas y abiertas


CNC retraso

presiona el freno

X+r

Parámetros técnicos

No.ArtículoUnidad300T/4000
1Fuerza de flexiónKn3000
2Longitud de flexiónmm4000
3Columna distanciamm3000
4La profundidad de la gargantamm400
5Cilindro de cilindro (Y1, Y2)mm300
6Altura de carga de die (luz del día)mm560
7Velocidad de caída del eje yMM/SCE180
8Velocidad de retorno del eje yMM/SCE120
9Velocidad de trabajo del eje yMM/SCE4 ~ 15 (ajustable)
10Precisión del eje ymm± 0.01
11Linealidad de trabajomm0.3/m
12Max. Distancia de retrocesomm500
13Velocidad del eje X (eje r)mm/seg400
14Precisión del eje X (eje r)mm± 0.01
15Brazos deslizantes delanterospcs2
16Precisión del ángulo de flexión(')≤ ±18
17Tope de los dedospcs4
18Motor principalKW22
19DimensiónLongitud (mm)4200
Ancho (mm)2150
Altura (mm)3360
20Pesokg18000
