un control numérico máquina ranuradora está diseñado para crear ranuras, muescas o canales en la superficie de una pieza de trabajo con un alto nivel de precisión. Estas máquinas se utilizan normalmente en industrias como la automotriz, aeroespacial, electrónica y de construcción, donde los cortes y patrones precisos son esenciales. Se operan a través de un software informático que dicta el movimiento de las herramientas de corte y el posicionamiento de la pieza de trabajo, asegurando consistencia y precisión.
A diferencia de las ranuradoras manuales, las máquinas CNC están totalmente automatizadas. Los operadores ingresan los parámetros de diseño, como la profundidad, la longitud y el ángulo de la ranura, en el software CNC, y la máquina ejecuta la tarea con una mínima intervención humana. Esta automatización reduce el riesgo de errores y permite la producción en masa de piezas con especificaciones idénticas.
El proceso de ranurado mediante máquina CNC comienza con la fase de diseño. Los operadores utilizan el software CAD (diseño asistido por computadora) para crear el patrón de ranura, que luego se convierte en un conjunto de instrucciones utilizando el software CAM (fabricación asistida por computadora). Estas instrucciones, conocidas como código G, se cargan en la unidad de control CNC.
Una vez programada la máquina, el operador monta la pieza de trabajo en la mesa de trabajo y selecciona las herramientas de corte adecuadas. Luego, la máquina comienza el proceso de ranurado, siguiendo la trayectoria de la herramienta programada para cortar la ranura con precisión. Durante el proceso, la herramienta de corte y la mesa de trabajo se mueven en sincronización, asegurando que la ranura se corte según las especificaciones exactas.
Las máquinas ranuradoras se pueden clasificar según varios criterios, incluido su diseño, funcionamiento y aplicación. Aquí están las principales clasificaciones:
●Basado en el diseño
Ranuradoras verticales:Diseñado con un husillo vertical, adecuado para operaciones de ranurado vertical.
Ranuradoras Horizontales:Cuentan con un husillo horizontal, comúnmente utilizado para tareas de ranurado horizontal.
●Basado en la operación
Máquinas ranuradoras manuales:Se opera manualmente, requiriendo intervención directa del operador para cada corte.
Máquinas ranuradoras semiautomáticas:Combine la operación manual con algunas funciones automatizadas, como la alimentación eléctrica.
Máquinas ranuradoras CNC completamente automáticas:Equipado con tecnología CNC, lo que permite procesos de ranurado totalmente automatizados con ajustes programables.
Para comprender cómo funciona una máquina ranuradora CNC, es importante familiarizarse con sus componentes clave. Cada pieza juega un papel crucial para garantizar la precisión, velocidad y eficacia de la máquina.
2.1. Unidad de control CNC
En el corazón de cualquier máquina ranuradora CNC se encuentra la unidad de control CNC. Este es el cerebro de la máquina, responsable de ejecutar las instrucciones programadas que controlan el proceso de ranurado. Los operadores ingresan las especificaciones de diseño y la unidad CNC traduce estas instrucciones en movimientos precisos de las herramientas de corte y la pieza de trabajo.
La unidad de control incluye software que permite a los operadores diseñar patrones complejos y controlar la velocidad de la máquina, la trayectoria de la herramienta y la profundidad de la ranura. Los sistemas CNC modernos suelen contar con interfaces fáciles de usar, pantallas táctiles y capacidades de programación avanzadas, lo que permite una mayor flexibilidad en las operaciones de ranurado.
2.2. Herramienta de corte
La herramienta de corte es quizás el componente más crítico de una máquina ranuradora CNC, ya que interactúa directamente con la pieza de trabajo para crear ranuras. Normalmente hecha de acero de alta velocidad (HSS) o carburo, la herramienta de corte debe ser afilada, duradera y capaz de soportar las altas temperaturas generadas durante el mecanizado.
Las ranuradoras CNC pueden equiparse con varias herramientas de corte, según el tipo de ranura requerida. Estas incluyen herramientas de punta única para ranuras simples, herramientas de múltiples puntas para patrones intrincados y herramientas especiales para materiales como aleaciones duras o cerámicas quebradizas. La selección de la herramienta adecuada es crucial para garantizar la calidad de ranura deseada y minimizar el desgaste de la herramienta.
2.3. Huso
El husillo sostiene y gira la herramienta de corte a altas velocidades durante el proceso de ranurado. En una máquina ranuradora CNC, el rendimiento del husillo es fundamental, ya que dicta la velocidad, el par y la precisión con la que la herramienta de corte se acopla a la pieza de trabajo.
La mayoría de las máquinas ranuradoras CNC modernas están equipadas con husillos motorizados que permiten operaciones de ranurado a alta velocidad. La velocidad del husillo se puede ajustar según el material que se esté ranurando, lo que garantiza condiciones de corte óptimas. Además, el husillo está diseñado para minimizar las vibraciones, que pueden afectar negativamente la precisión de la ranura y el acabado de la superficie.
2.4. Mesa de trabajo
La mesa de trabajo es la superficie sobre la que se monta la pieza de trabajo durante el mecanizado. Proporciona estabilidad y soporte a la pieza de trabajo, asegurando que permanezca en su posición durante la operación de ranurado. En las máquinas ranuradoras CNC, la mesa de trabajo suele estar motorizada y puede moverse a lo largo de múltiples ejes, lo que permite crear patrones de ranura complejos sin tener que reposicionar la pieza de trabajo manualmente.
Las mesas de trabajo suelen estar equipadas con sistemas de sujeción que sujetan de forma segura la pieza de trabajo en su lugar. En algunas máquinas se utilizan sistemas de sujeción por vacío o magnéticos para garantizar un agarre aún más seguro, especialmente cuando se trabaja con materiales finos o delicados.
2.5. Cambiador de herramientas
Muchas máquinas ranuradoras CNC están equipadas con cambiadores automáticos de herramientas, lo que permite el intercambio rápido de herramientas de corte durante el mecanizado. Esta característica es particularmente útil al crear ranuras complejas que requieren diferentes herramientas o al mecanizar múltiples piezas de trabajo con diferentes patrones de ranura.
El cambiador de herramientas almacena múltiples herramientas de corte y selecciona la apropiada según las instrucciones programadas. Esta automatización elimina la necesidad de cambios manuales de herramientas, lo que reduce el tiempo de inactividad y aumenta la eficiencia de la producción.

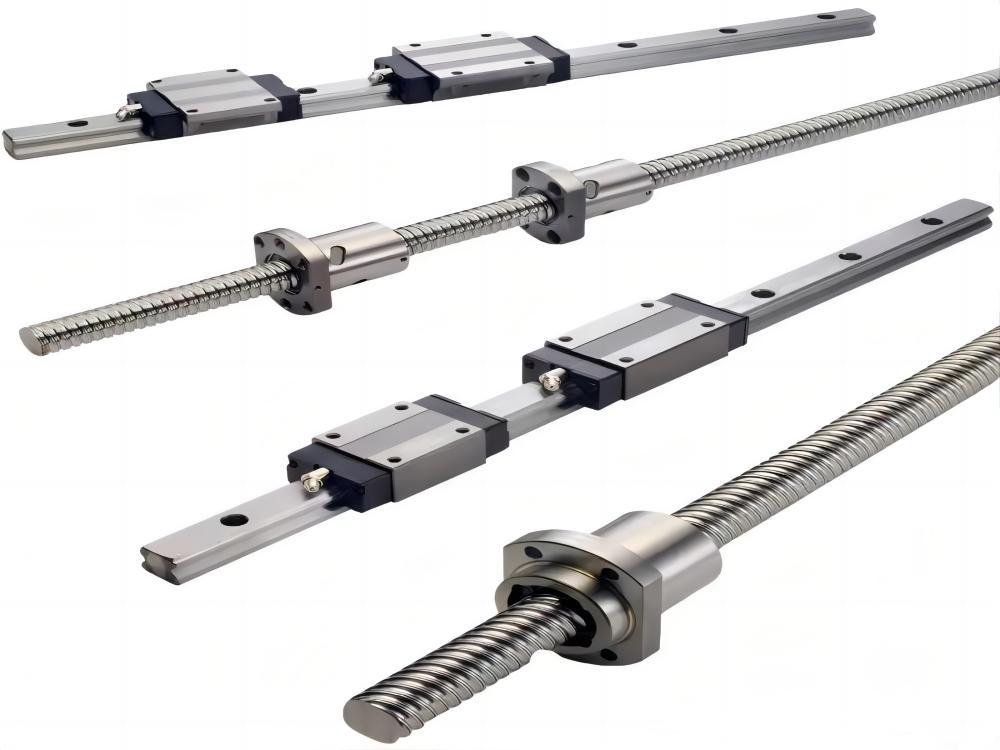

2.6. Guías lineales y husillos de bolas
La precisión en las ranuradoras CNC depende en gran medida del movimiento suave y preciso de la herramienta de corte y la pieza de trabajo. Las guías lineales y los husillos de bolas son dos componentes que garantizan que este movimiento sea preciso y estable.
Guías Lineales: Son las encargadas de guiar el movimiento de los ejes de la máquina (X, Y y Z) con la mínima fricción. Las guías lineales garantizan un movimiento suave y sin fricción, lo que permite que la herramienta de corte atraviese la pieza de trabajo con alta precisión. Están fabricados de acero endurecido y diseñados para minimizar el desgaste, garantizando una precisión duradera.
Husillos de bolas: Los husillos de bolas convierten el movimiento de rotación de los motores de la máquina en movimiento lineal. Desempeñan un papel clave en el posicionamiento de la pieza de trabajo y la herramienta de corte durante el mecanizado. Los husillos de bolas ofrecen alta precisión y un juego mínimo, lo que garantiza que la máquina pueda producir ranuras con tolerancias estrictas.
2.7. Sistema de refrigerante
El ranurado, especialmente en materiales más duros como los metales, genera una cantidad significativa de calor debido a la fricción entre la herramienta de corte y la pieza de trabajo. El sobrecalentamiento puede provocar desgaste de la herramienta, disminución de la precisión y acabado superficial deficiente. Para mitigar esto, las ranuradoras CNC están equipadas con sistemas de refrigeración.
El sistema de refrigeración hace circular un fluido de corte que enfría tanto la herramienta como la pieza de trabajo durante el mecanizado. Este fluido no solo previene el sobrecalentamiento sino que también ayuda a lubricar el proceso de corte, reduciendo la fricción y extendiendo la vida útil de la herramienta. Algunas máquinas CNC están equipadas con sistemas de enfriamiento a base de aire o niebla para materiales que no requieren refrigerantes líquidos.
2.8. Sistema de sujeción
El sistema de sujeción de una máquina ranuradora CNC está diseñado para sujetar de forma segura la pieza de trabajo, generalmente láminas de metal, en su lugar durante el proceso de ranurado. Garantiza estabilidad, precisión y seguridad al evitar el movimiento del material, reducir las vibraciones y distribuir la presión de manera uniforme.
Los sistemas de sujeción comunes incluyen abrazaderas mecánicas, neumáticas, hidráulicas, de vacío y magnéticas, cada una de las cuales ofrece ventajas únicas según el material y la aplicación. Un sistema de sujeción confiable es esencial para mantener la precisión y la eficiencia en las operaciones CNC.
2.9. Sistema de gestión de chips
Durante el proceso de ranurado, se elimina material de la pieza de trabajo en forma de virutas. Estas virutas pueden acumularse alrededor del área de corte, obstruyendo la visión de la pieza de trabajo e interfiriendo con la precisión de la ranura. Para solucionar este problema, las ranuradoras CNC están equipadas con sistemas de gestión de virutas.
Estos sistemas incluyen transportadores de virutas o aspiradoras que retiran las virutas del área de mecanizado y las depositan en un contenedor de recolección. Una gestión eficiente de las virutas no sólo mantiene limpia el área de trabajo sino que también evita que las virutas causen daños a la máquina o a la pieza de trabajo.
2.10. Servomotores
Los servomotores desempeñan un papel crucial en las máquinas ranuradoras CNC al proporcionar un control preciso sobre el proceso de corte. Estos motores permiten un posicionamiento y movimiento precisos de la herramienta de corte, asegurando ranuras consistentes y de alta calidad en diversos materiales. Equipados con sistemas de retroalimentación, los servomotores permiten ajustes en tiempo real de velocidad y par, lo que facilita un funcionamiento eficiente y tiempos de ciclo reducidos.
Su capacidad para coordinar movimientos de múltiples ejes mejora la versatilidad de la máquina, lo que las hace esenciales para la fabricación automatizada moderna. En general, los servomotores mejoran significativamente la precisión, eficiencia y confiabilidad de las operaciones de ranurado CNC.
2.11 Funciones de seguridad
Las máquinas ranuradoras CNC son equipos potentes y potencialmente peligrosos. Para proteger a los operadores y garantizar una operación segura, estas máquinas están equipadas con varias características de seguridad. Estos incluyen:
Botones de parada de emergencia: Ubicados en áreas de fácil acceso, estos botones detienen inmediatamente la máquina en caso de una emergencia.
Gabinetes y protectores: las máquinas ranuradoras CNC a menudo están cerradas para evitar que las virutas, el refrigerante y los desechos se escapen y representen un peligro para el operador.
Protección contra sobrecarga: Los sensores monitorean la carga de la máquina y la apagan automáticamente si se detecta una sobrecarga, evitando daños a la máquina y a la pieza de trabajo.
El proceso de ranurado mediante máquina CNC comienza con la fase de diseño. Los operadores utilizan el software CAD (diseño asistido por computadora) para crear el patrón de ranura, que luego se convierte en un conjunto de instrucciones utilizando el software CAM (fabricación asistida por computadora). Estas instrucciones, conocidas como código G, se cargan en la unidad de control CNC.
Una vez programada la máquina, el operador monta la pieza de trabajo en la mesa de trabajo y selecciona las herramientas de corte adecuadas. Luego, la máquina comienza el proceso de ranurado, siguiendo la trayectoria de la herramienta programada para cortar la ranura con precisión. Durante el proceso, la herramienta de corte y la mesa de trabajo se mueven en sincronización, asegurando que la ranura se corte según las especificaciones exactas.
Una máquina ranuradora CNC es una herramienta compleja y de alta precisión, diseñada para realizar tareas de ranurado complejas con velocidad y precisión. Al comprender los componentes clave de estas máquinas (el bastidor y la bancada, el husillo, la herramienta de corte, la torreta de herramientas, el controlador CNC, las guías lineales y los husillos de bolas, el sistema de sujeción, el sistema de refrigeración, el transportador de virutas y los recintos de seguridad), podrá apreciar mejor la ingeniería. y tecnología que se utiliza para producir ritmos perfectos en todo momento.
Con los continuos avances en la tecnología CNC, estas máquinas se están volviendo aún más eficientes, versátiles y accesibles, lo que permite a los fabricantes de todas las industrias producir componentes ranurados de alta calidad con una mínima intervención manual. Ya sea usted un maquinista experimentado o un fabricante que busca invertir en ranurado CNC, conocer estos componentes puede ayudarlo a tomar decisiones informadas y optimizar sus procesos de mecanizado para obtener los mejores resultados.
