Guía de funcionamiento de la punzonadora neumática

Número Navegar:47     Autor:Editor del Sitio     publicar Tiempo: 2021-09-29      Origen:motorizado Su mensaje

El neumaticoperforadorautiliza gas a alta presión generado por el compresor para entregar gas comprimido a la válvula solenoide a través de la tubería, y la acción de la válvula solenoide es controlada por el interruptor de pie para controlar el funcionamiento y el retorno del cilindro, a fin de lograr el propósito de perforar .


Principio técnico


El aire comprimido se puede almacenar en el tanque de almacenamiento y tomarlo en cualquier momento, por lo que no hay desperdicio de energía para que el motor esté inactivo.El uso del cilindro como parte de trabajo y la válvula solenoide como elemento de control hace que la estructura de esta máquina sea más simple, con baja tasa de fallas, alta seguridad, mantenimiento simple, menor costo de mantenimiento y alta eficiencia de producción.La fuente de alimentación de 220 V se utiliza para realizar el control de la válvula solenoide, que es simple y conveniente de operar.


Características de presentación


Cuerpo soldado con placa de acero de alta calidad, tratamiento de granallado templado (o envejecimiento por vibración), buena rigidez, precisión estable;cigüeñal longitudinal, estructura compacta, cigüeñal por tratamiento de temple y rectificado de alta frecuencia, buen acabado, rotación flexible, guía alargada rectangular de seis lados, panel guía de bronce, guiado de alta precisión;cilindro neumático de doble equilibrio, equilibra el peso del control deslizante y el troquel superior, reduce el impacto y el ruido, elimina el enlace y el espacio del control deslizante, reduce las partes de fuerza Toda la máquina adopta un control centralizado y el circuito neumático está controlado por un doble de seguridad importado válvulas, que pueden realizar punzonado, avance lento, estampado único y continuo;Las piezas clave, como el deslizador, el riel guía, la placa de la mesa de trabajo, la biela y el manguito de la junta, están fundidas con arena de resina, lo que puede mejorar la rugosidad de la superficie en 1-2 niveles y la precisión dimensional en 2-3 niveles en comparación con la arcilla general. moldeo en arena;los productos de tonelaje 60T y superior adoptan un ajuste eléctrico de la carga del molde.Las piezas clave como componentes neumáticos, componentes eléctricos, sellos, botones, etc. son todos componentes importados.

Punzonadora neumática

Características mecánicas


1. Adopte hierro fundido de alta resistencia, aliviando tensiones, para garantizar precisión a largo plazo.

2. Apoyado por dos pilares guía con distancia entre ejes expandida, la rigidez y precisión de los pilares guía son extremadamente excelentes en la dirección de la carga excéntrica y la carga deslizante.

3. El método de guía es utilizar columnas dobles como guía, la longitud se extiende hasta la posición de la línea de material, puede aceptar directamente la división de fuerza direccional horizontal durante el procesamiento, para lograr un procesamiento de alta velocidad y alta precisión.

4. Adoptando la tecnología de conversión de frecuencia digital avanzada del mundo, varias condiciones se reflejan en la pantalla para garantizar la calidad del producto y, además, cuando ocurre una falla, este contenido está indicado para un fácil mantenimiento.

5. El sistema de enfriamiento forzado está configurado para reducir el cambio de estabilidad durante el funcionamiento a alta velocidad.

Punzonadora neumática

Ventajas de contraste


1. La punzonadora neumática es más higiénica y limpia.El uso de tecnología de protección fotoeléctrica avanzada puede lograr un aumento significativo en el desempeño de seguridad, el conteo computarizado con el programa puede realizar el proceso de procesamiento desatendido, mejorando en gran medida la eficiencia del trabajo y reduciendo el costo de producción.En el campo del punzonado de diversos tubos y placas metálicas y no metálicas, la mayoría de ellos se completan con punzonadoras eléctricas.Las punzonadoras eléctricas no solo contaminan el medio ambiente con mucho ruido, sus propios componentes estructurales complejos determinan su alto costo, difícil mantenimiento, alto costo de mantenimiento, cuerpos voluminosos y consumen mucha electricidad.La operación es complicada, la tasa de fallas es alta y el riesgo de seguridad es grande.

Punzonadora neumática

2. La máquina tiene una estructura simple, bajo costo de producción y adopta tecnología neumática para darse cuenta de que un compresor de aire puede usarse para más de una punzonadora neumática al mismo tiempo, lo que ahorra más energía que una punzonadora eléctrica.Reducir la pérdida de consumo eléctrico.Operación simple, alta seguridad, uso de interruptor de pie para controlar la válvula solenoide, estructura simple, baja tasa de fallas, mejora la eficiencia de producción.

Punzonadora neumática

Áreas de aplicación


Adecuado para el campo de punzonado de diversos tubos y placas metálicas y no metálicas.


● Industria de maquinaria: piezas de estampado, procesamiento de estampado, piezas de estampado de hardware, piezas de estampado de metal, piezas de estampado de automóviles, piezas de estiramiento, piezas de estiramiento de metales, piezas de chapa estampada.

● Artículos para el hogar: electrónica, comunicación, electrodomésticos, iluminación, juguetes, chasis, muebles, equipo deportivo, hardware de vajilla para barbacoa, hardware de iluminación, hardware electrónico, gabinetes de chasis, utensilios de cocina, bisagras, pasadores de chaveta, pasadores de resorte, tenazas vigorosas, frutos secos alicates, materiales de embalaje, pegatinas, películas para teléfonos móviles, juntas, tapetes, piezas de aluminio, terminales, redes de altavoces

● Tráfico por carretera: suministros de transporte, seguridad automotriz, suministros de protección, productos de comunicación para automóviles y motocicletas y accesorios.

● Suministros de oficina: armarios eléctricos, carcasas de cajeros automáticos, componentes de aire acondicionado, impresoras, estantes para fotocopiadoras y varios tipos de chapa de precisión.

Punzonadora neumática

Procedimientos de operación


1. Antes de iniciar la máquina, averigüe el nombre y la función de cada parte de la máquina, consulte el artículo anterior en el número público para obtener más detalles.

2. Cuando encienda la máquina, primero abra la válvula de aire en la parte posterior de la máquina, luego verifique si los tres manómetros de aire están en su lugar (los tres manómetros son Un manómetro de equilibrio generalmente se ajusta a 0.4mpa-0.5 mpa, el manómetro del embrague B generalmente se ajusta a 0.4mpa-0.6mpa, el manómetro C no ajustable generalmente se especifica en 0.4mpa) los no profesionales no pueden mover el manómetro.

3. Encienda el interruptor de alimentación principal, luego encienda el interruptor de arranque del motor mientras el indicador HL2 está encendido.Cuando el motor principal deja de girar, la luz indicadora se apaga.Antes de la acción de la máquina, haga que la presión de aire alcance el valor especificado, encienda el motor y el interruptor de la perilla de protección contra sobrecargas a la posición normal.

Punzonadora neumática

4. Cómo elegir avance lento, simple, continuo, cómo elegir descanso continuo, desconectado, no continuo.

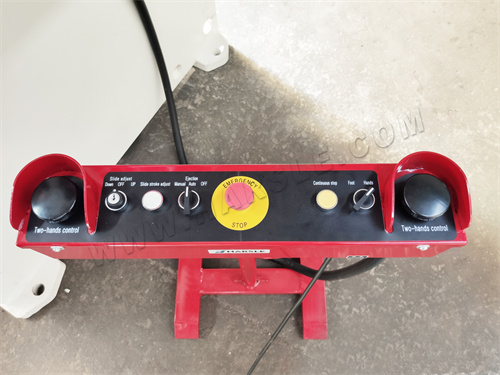

● Movimiento en pulgadas: el interruptor de perilla continua se coloca en una posición no continua y el interruptor selector se coloca en la posición de movimiento en pulgadas.El interruptor de cambio rápido de la consola se establece en avance lento, luego ambas manos presionan y cierran el botón de dos manos, el botón de acción deslizante se suelta y la acción del deslizador se detiene.

● Individual: el interruptor de perilla continua se coloca en la posición no continua, el interruptor selector se coloca en la posición única, el interruptor de cambio rápido de la consola se coloca en la posición desconectada, mientras se presiona el botón del interruptor de dos manos, el control deslizante se mueve , el recorrido del deslizador excede los 135 grados suelte el botón de dos manos el deslizador continúa moviéndose hacia el punto muerto superior.Si está dentro de los 135 grados, suelte el botón deslizante de dos manos, deténgase inmediatamente.Coloque la perilla de dos manos / pie en la posición del pie para una operación con un solo pie, pero se debe prestar atención a la seguridad operativa.

● Continuo: es el interruptor de perilla continuo colocado en la posición continua, el interruptor selector también se coloca en la posición continua, presione el botón de dos manos, la acción del control deslizante durante 5 segundos suelte el botón del interruptor de dos manos, el control deslizante continúa funcionando Esta vez, la máquina en un estado continuo, presione el botón deslizante de parada continua para regresar al punto muerto superior después de detenerse o la perilla de pie con las dos manos colocada en la posición del pie no puede funcionar de manera continua.

● Ajuste del control deslizante: por lo general, coloque la perilla de ajuste del control deslizante en la posición de corte y luego toque el botón hacia arriba o hacia abajo con la mano.

Punzonadora neumática

● Protección contra sobrecargas: Por lo general, coloque la perilla de protección contra sobrecargas en la posición normal, cuando el indicador rojo se enciende cuando está sobrecargado, coloque inmediatamente esta perilla en la posición de reinicio.

● El recorrido del control deslizante está configurado demasiado bajo para reproducir \\"muerto \\": apague inmediatamente el interruptor de arranque del motor, de modo que el volante del disco de hierro de la máquina herramienta se detenga por completo, el interruptor de rotación de la máquina herramienta.Toque en la posición de retroceso y luego las manos para tocar el avance lento devolverán lentamente la guía deslizante a la posición superior del punto \\"muerto \\" 0 grados.

● Cómo utilizar el contador: cuando se suelta este mando en la posición \\"on \\", el contador empezará a contar el número de viajes del deslizador.

● Cómo usar el \\"Eyector \\": generalmente coloque la perilla en la posición \\"Auto \\", el flujo de aire se apagará con la carrera de prensa al mismo tiempo, cuando la máquina no esté en la operación de prensa, si debe usar el eyector, poner la perilla en la posición \\"Manual \\" y tocar la perilla.Cuando la máquina no está en operación de estampado, si desea utilizar el eyector, coloque la perilla en la posición \\"manual \\", toque la perilla una vez y el eyector soplará una vez.

● Botón de parada de emergencia: en cualquier caso de funcionamiento, presione este botón con la mano hacia abajo, la máquina dejará de funcionar inmediatamente, hacia abajo cuando el botón se autobloquee, cuando inicie la operación nuevamente antes de que deba restablecer este botón, (gire el en la dirección de la flecha).

● Dispositivo de protección fotoeléctrica: si la máquina herramienta está equipada con un dispositivo de protección fotoeléctrica, de modo que las siguientes funciones, es decir, cuando se enciende el protector fotoeléctrico, el deslizador se desplaza en el rango de 0 grados a 135 grados, al bloquear el haz de luz del dispositivo de protección, el control deslizante se detiene inmediatamente en cualquier posición, la máquina herramienta para la operación de avance lento, sin protección fotoeléctrica.


5. Reconozca el dominio de todo lo anterior, luego encienda el motor de la máquina herramienta primero observe un minuto para escuchar el sonido de funcionamiento de la máquina herramienta es normal, la dirección de funcionamiento de la máquina herramienta y las piezas de lubricación de la máquina herramienta son buenas.

Punzonadora neumática

6. Después de que la máquina herramienta esté completamente normal, comience con el molde.

● La superficie de trabajo debe limpiarse.

● Prepare todas las herramientas utilizadas en el molde.

● Compruebe si el moho es normal.

● Ajuste el recorrido del deslizador a una posición equivalente a la altura del molde.

● El centro del control deslizante y la plantilla superior del molde deben estar paralelos sin ningún medio espacio.

● Luego puede colocar el bloque de presión del molde y atornillar.

● Después de que el molde esté encendido, primero haga clic dos veces para ver si la posición del trazo es apropiada.

● Use el pedal para operar el producto, los pies están prohibidos en el pedal, las manos deben estar a más de 5 cm de distancia del molde (la operación debe tener en cuenta que la seguridad es lo primero, prohibir estrictamente la operación ilegal, concentrarse en la cooperación entre manos y pies , si debe meter la mano en el molde para tomar el producto, debe usar pinzas o varilla magnética.

Punzonadora neumática

7. Instrucciones adicionales

● Al producir, debe leer y comprender los dibujos y los requisitos técnicos de los dibujos, especialmente la dirección en perspectiva de los dibujos de chapa y el algoritmo de apertura de los dibujos.Si encuentra algo que no le quede claro, pregúntele al líder del equipo o al ingeniero de servicio de inmediato.

● Los productos semiacabados se colocan en el área de rotación de productos y se etiquetan con una tarjeta antes de enviarlos al siguiente proceso.

● Después de usar los moldes, debemos verificar si necesitan ser reparados o mantenidos antes de volver a colocarlos en la rejilla de moldes, y los moldes que no son normales no deben volver a colocarse en la rejilla de moldes, y debemos escribir una reparación de moldes. realizar el pedido y enviarlo al departamento de moldes.Cuando el molde se vuelve a colocar en su lugar, la etiqueta debe revisarse y colocarse en la posición designada.

● Necesita averiguar la parte de lubricación de la máquina y el tiempo de engrase, y el nombre del lubricante y cómo engrasar.
