Visitas:159 Autor:Editor del sitio Hora de publicación: 2020-07-06 Origen:Sitio

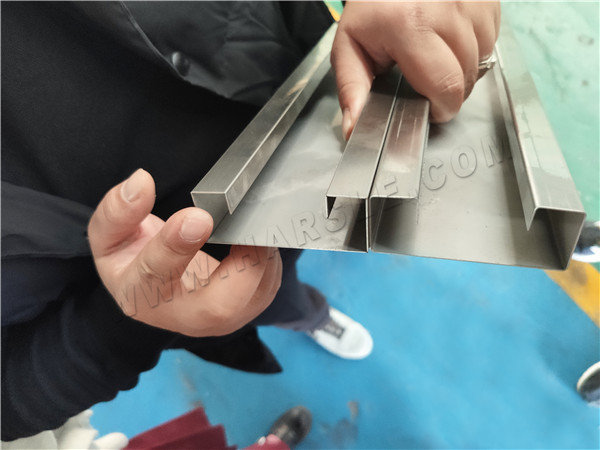

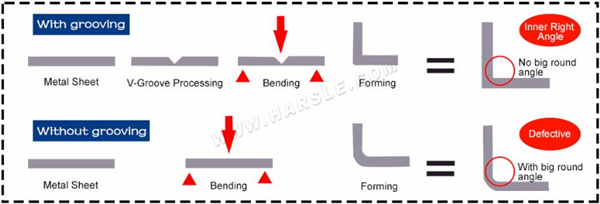

Hoja de metal CNC Máquina ranuradora en V se usa a menudo en la industria de la decoración arquitectónica, que puede ranurar láminas de acero inoxidable, láminas de aluminio y otras láminas de metal en forma de V, de modo que el radio del arco del borde de la pieza de trabajo después del doblado es extremadamente pequeño y la fuerza de doblado requerida para doblar la hoja se reduce.También se puede usar para posicionar previamente la longitud del lado de flexión antes de doblar para garantizar la precisión del tamaño de la longitud del lado de flexión.Es un equipo nuevo que se ha promocionado vigorosamente en el país y en el extranjero en los últimos años.
Después del ranurado en forma de V de la lámina de metal, la fuerza de flexión requerida para doblar la lámina de metal se reduce y la lámina de metal larga se puede doblar en un doblador de menor tonelaje.
La máquina ranuradora también puede marcar ranuras de alambre en láminas de metal para posicionar con precisión la longitud del lado de flexión antes de doblar, y luego doblar en la máquina dobladora de acuerdo con las ranuras de alambre previamente marcadas, lo que puede garantizar la alta precisión de la longitud del lado de flexión.
La máquina ranuradora puede controlar la profundidad del ranurado de la placa de metal, de modo que algunos materiales especiales para doblar se puedan doblar y formar en máquinas dobladoras comunes. Si la chapa doblada no se ha ranurado, algunos materiales especiales para doblar no se doblarán ni formarán en Se utilizará una máquina o un troquel complejo especialmente diseñado para completar el trabajo.

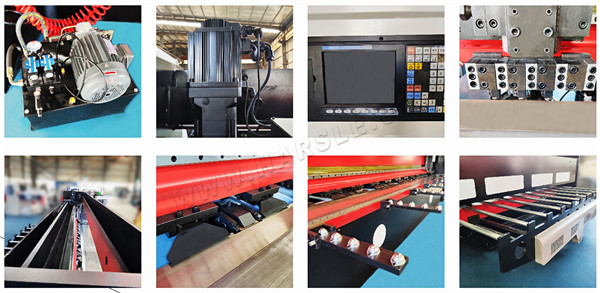

⒈El husillo importado refrigerado por aire de alta potencia tiene alta precisión, larga vida útil, operación estable, buen rendimiento de arranque y gran par, lo que puede aprovechar al máximo las ventajas de la operación de alta velocidad de la máquina ranuradora y tiene una mayor eficiencia.
⒉Equipado con un mecanismo de cambio de herramienta único, las herramientas requeridas se pueden intercambiar a voluntad, y la tabla de configuración de herramientas especial puede compensar con precisión el error de longitud de la herramienta. El tiempo de cambio de herramienta es de solo 10 segundos, y el cargador de herramientas viene estándar con 8 piezas, que se puede personalizar con mayor capacidad.
⒊ Se adoptan el riel de guía lineal cuadrado PMI importado y los bloques deslizantes de bolas de dos y cuatro filas, que tienen una gran capacidad de carga y un funcionamiento estable.El riel de alta precisión y alta resistencia garantiza la precisión mecánica y la resistencia al desgaste, y su vida útil es 10 veces más larga que la del riel de guía circular. El tornillo de bola importado es preciso en el corte.
⒋La función avanzada de preprocesamiento de archivos ayuda a los usuarios a corregir errores en el procesamiento de archivos a tiempo, con una buena compatibilidad de software, que puede ser compatible con varios software de producción y diseño CAD y CAM como Type 3/Artcam/Castle/Wen Tai.
⒌Bomba de vacío de alta potencia con rendimiento estable, baja temperatura, bajo nivel de ruido, protección del medio ambiente, larga vida útil y fácil mantenimiento; Resuelve de manera efectiva el problema de que es difícil cambiar el agua de la bomba de vacío de circulación de agua en climas fríos.
⒍La mesa es la mesa de adsorción al vacío líder en el mundo, que está hecha de tablero de baquelita, con alta capacidad de adsorción, que puede adsorber fuertemente materiales de diferentes áreas, con gran densidad y sin deformación.
⒎Proteja de forma inteligente la encimera para evitar posibles daños a la encimera causados por un mal funcionamiento o errores de software; Protección transfronteriza de procesamiento inteligente para evitar colisiones mecánicas causadas por el diseño que excede el ancho de procesamiento.
⒏Sistema automático de lubricación y llenado de aceite, que se puede operar con un botón, es conveniente de usar y tiene un mejor mantenimiento de la máquina.
⒐Se adopta el sistema de accionamiento de motor servo de alta potencia importado de Japón, y el eje Y es accionado por motores dobles, de modo que la operación de alta velocidad puede alcanzar la velocidad de ralentí por encima de 60 m/min.
⒑ El sistema eléctrico adopta un convertidor de frecuencia importado, un servocontrolador y motor Mitsubishi japonés, componentes eléctricos Siemens, etc. Evita la falla común de la alta tasa de fallas de las piezas eléctricas domésticas comunes y tiene una mayor estabilidad y durabilidad y mayor seguridad.
⒒ Con el ajuste preciso de la posición del portaherramientas y el sistema automático de configuración de herramientas, es más conveniente y simple operar la herramienta, lo que mejora directamente la eficiencia de producción.
⒓ Es más conveniente controlar el sistema de control del gabinete de forma independiente.

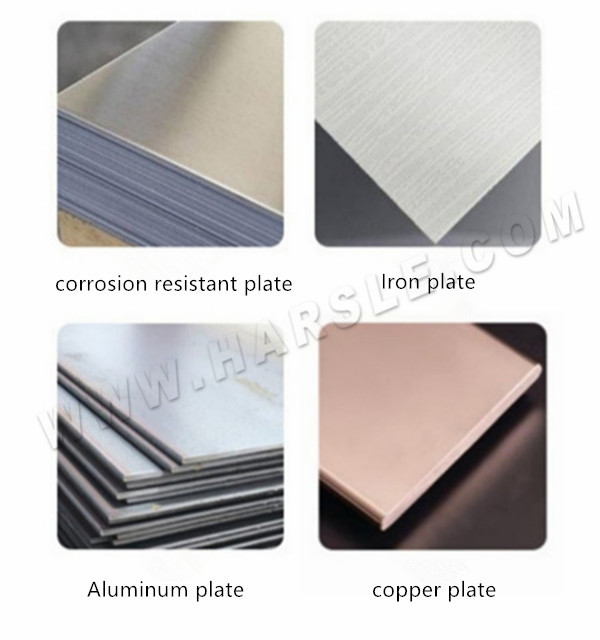

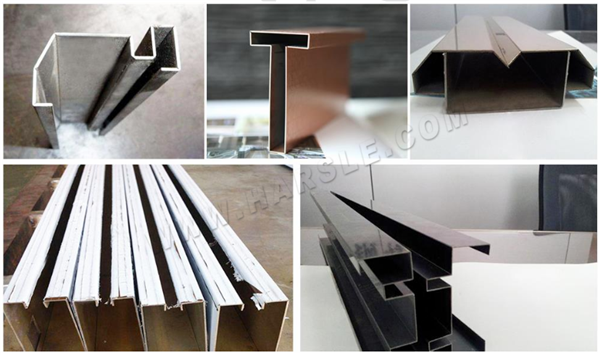

La máquina ranuradora de láminas de metal se utiliza especialmente en la industria de la decoración de materiales metálicos de construcción de alta calidad.Puede ranurar láminas de acero inoxidable, láminas de aluminio, láminas de aluminio compuesto, láminas de acero y otras láminas de metal en forma de V, lo que satisface las necesidades especiales de decoración de alta calidad en hoteles, restaurantes, edificios comerciales, bancos, aeropuertos y otros lugares.

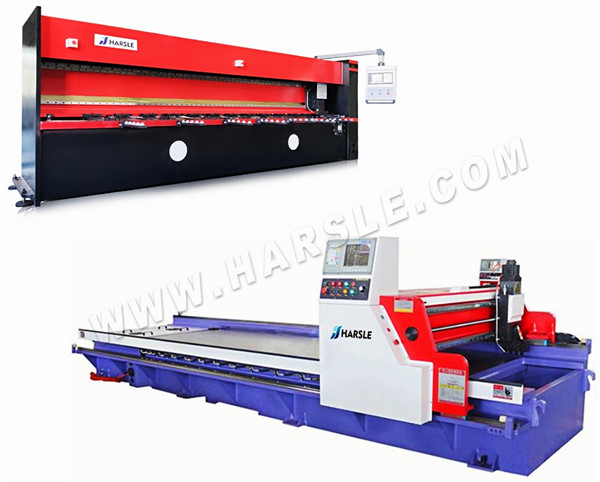

Las máquinas ranuradoras en V CNC para chapa metálica están diseñadas en dos formas principales: vertical y horizontal. La máquina ranuradora en V CNC para chapa metálica horizontal se originó en Corea del Sur.Como equipo importado, es buscado por muchas personas.Después de usarlo, se sienten muchas desventajas.En comparación con la máquina vertical, resumimos las siguientes diferencias:
⒈Ventaja de precisión: la profundidad de la ranura está directamente relacionada con el efecto de flexión.Si el error de profundidad alcanza los 0,05 mm, la posición de flexión R es obviamente inconsistente. Cuando la máquina de ranurado en V CNC de chapa metálica vertical funciona, la herramienta de cepillado funciona en una posición de línea recta y la precisión de la distancia entre la punta de la herramienta y la parte superior de la mesa se controla dentro de 0,02 mm. Cuando la máquina ranuradora en V CNC de chapa metálica horizontal funciona, la cuchilla se enfrenta a la precisión de una plataforma con un ancho de 1,5 metros y una longitud de más de 4 metros, por lo que es difícil controlarla dentro de 0,1 mm. Por lo tanto, la precisión de la máquina ranuradora en V CNC para chapa metálica horizontal es mucho menor que la de la máquina ranuradora en V CNC para chapa metálica vertical.
⒉Pérdida de potencia: cuando la máquina ranuradora en V CNC de chapa metálica vertical está ranurando, el soporte de la cuchilla se mueve hacia adelante y hacia atrás, y su peso es de aproximadamente 60 kg.Cuando la máquina ranuradora en V CNC de chapa metálica horizontal está ranurando, el soporte horizontal y la cuchilla se mueven hacia adelante y hacia atrás juntos, y su peso es de aproximadamente 1000 kg, y su pérdida de energía es más de 10 veces mayor que la ranuradora en V CNC de chapa metálica vertical máquina.Por lo tanto, la máquina ranuradora en V CNC vertical para láminas de metal es un dispositivo que ahorra energía y es amigable con el medio ambiente.

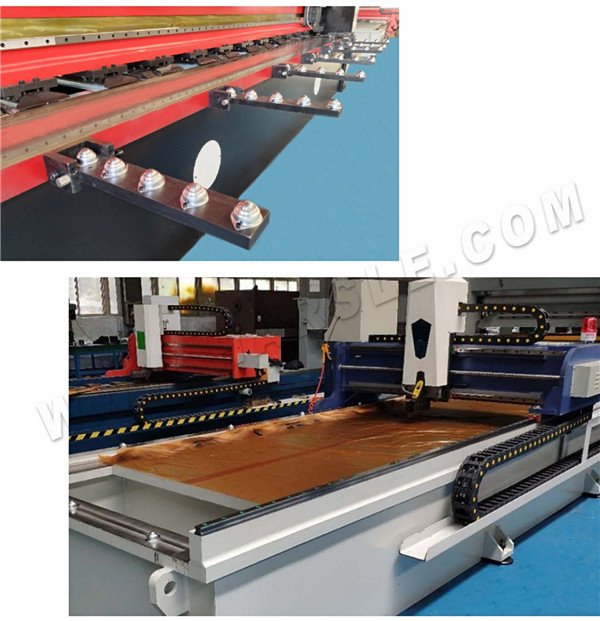

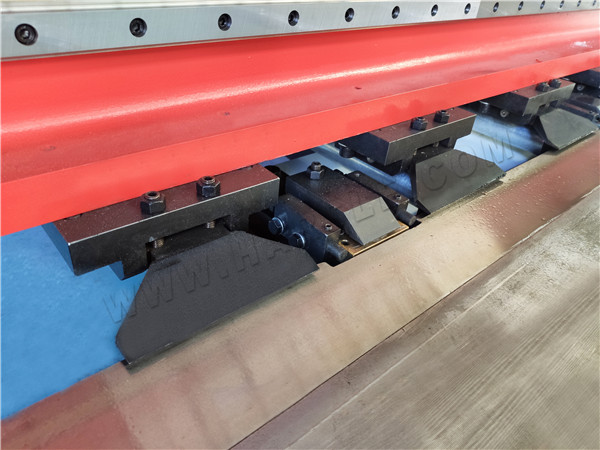

⒊Rango de procesamiento: la máquina ranuradora en V CNC de chapa metálica vertical tiene más de una docena de placas de presión independientes y más de una docena de abrazaderas independientes para cargar automáticamente madera contrachapada, que es fácil de procesar independientemente del tamaño de la placa y se puede ranurar horizontalmente y longitudinalmente, con una pieza de trabajo mínima de 80 * 80 mm. La máquina ranuradora en V CNC de chapa horizontal solo ranura chapas grandes.Después del cepillado longitudinal, las láminas se deforman y no se pueden sujetar transversalmente, lo que da como resultado un ranurado transversal.
⒋Tecnología de procesamiento: La mesa de trabajo de la máquina ranuradora en V CNC de chapa metálica vertical está hecha de acero troquelado de alta calidad que se trata integralmente con calor y se muele finamente con una amoladora, y la finura de la superficie alcanza el efecto espejo. La mesa de trabajo de la La máquina ranuradora en V CNC de chapa metálica horizontal está soldada con placas de hierro ordinarias, y las placas de acero inoxidable tienen una dureza mayor que esta.Los cortes y las cuchillas dañadas hacen que la mesa tenga baches. Esta es también la razón por la que se manchan los productos procesados.

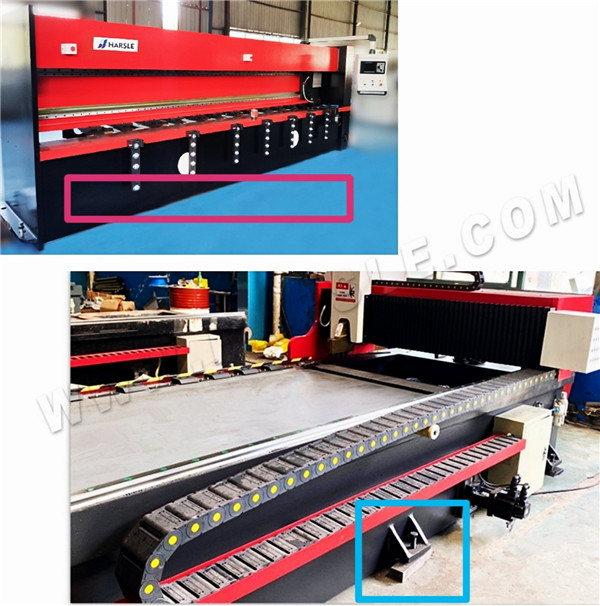

⒌Fácil instalación: la máquina ranuradora en V CNC de chapa metálica vertical está hecha de placas de acero soldadas, que tiene una alta resistencia y un funcionamiento estable y silencioso.Puede funcionar de manera estable solo colocando y nivelando el piso de cemento sólido, y es conveniente moverlo y levantarlo. Debido a la operación horizontal de alta velocidad, la fuerza de impacto de la máquina ranuradora en V CNC de lámina de metal horizontal es la plataforma necesita un ajuste de cimentación, por lo que la cimentación de hormigón debe hacerse de acuerdo con el plano de instalación.
⒍Seguridad en el uso: la máquina ranuradora en V CNC de chapa metálica vertical sujeta automáticamente la pieza de trabajo mediante presión hidráulica, la ubica y trabaja automáticamente, y el operador está lejos de las partes móviles de la máquina herramienta. La máquina ranuradora en V CNC de chapa metálica horizontal sujeta la pieza de trabajo en el rango de movimiento de la máquina herramienta, la horizontal se mueve a alta velocidad y la parte de control corre junto con la horizontal, lo que puede causar fácilmente lesiones personales al operador y tiene grandes riesgos potenciales para la seguridad.
⒎Recomendación completa: de acuerdo con las características respectivas de las dos formas, se recomienda elegir una máquina ranuradora en V CNC de chapa vertical si hay muchas chapas con ranurado no estándar (forma de corte por láser) y una CNC V de chapa metálica horizontal - Ranuradora si hay muchas chapas con especificaciones simétricas (cuadradas o rectangulares). Según las características anteriores, las dos máquinas tienen características propias en muchos aspectos como precisión, consumo de energía, tecnología e instalación.Sin embargo, el precio de la máquina ranuradora en V CNC de chapa metálica horizontal en el mercado es ligeramente más bajo que el de la máquina ranuradora en V CNC de chapa metálica vertical, por lo que puede elegir el suyo de acuerdo con la situación real.
⒈Sople la plataforma limpia con un conducto de aire primero, sin limaduras de hierro y otros artículos diversos;
⒉Coloque la hoja de metal en la plataforma.El extremo inicial de la hoja debe estar alineado con el primer prensatelas.La hoja de metal tiene una película protectora y el lado con la película protectora mira hacia abajo;
⒊ Determine la posición del cabezal de corte.Si el cabezal de corte no está en la posición correcta, se puede corregir de acuerdo con la 'alineación de origen' y la 'alineación de origen' se debe realizar lo menos posible;
⒋Compruebe si la hoja está en buenas condiciones, si necesita cambiar la operación de la cuchilla (la placa de cepillado necesita un cuchillo de acero blanco, la placa de cepillado de acero inoxidable necesita un cuchillo de aleación);
⒌Se requiere personal especial para operar cuando se cambian las cuchillas.Al cambiar las cuchillas de aleación, es necesario rellenar el bloque de cuchillas de 35 mm de altura.

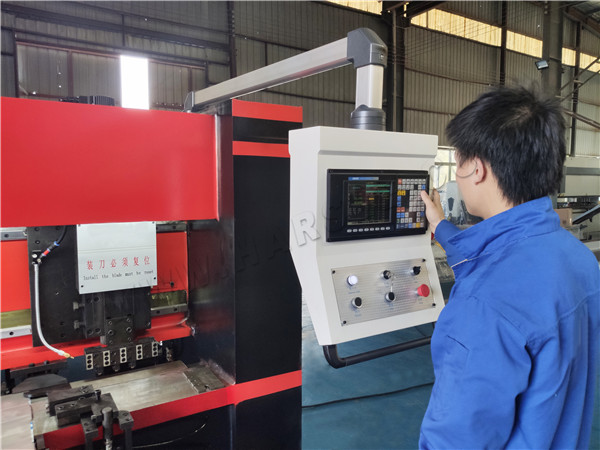

⒍ Una vez finalizado el trabajo preparatorio, ingrese el tamaño de flexión calculado en la máquina y preste atención al error de la primera cuchilla (el error se obtiene mediante la medición real), y la asignación de la placa de presión debe reservarse para la última cuchillo;
⒎Una vez finalizado el trabajo de entrada, presione el botón 'Preparación de ranurado' después de asegurarse de que la primera cuchilla no tenga menos de 8 mm y planifique la primera cuchilla.Después de retirar el cuerpo de la cuchilla y la posición 'OK' parpadea, presione 'Haz hacia atrás' para mover el rayo a la siguiente posición de la cuchilla, y presione 'Portaherramientas hacia adelante' para ejecutar la siguiente cuchilla, y repita esto hasta que se planifiquen todas las dimensiones;
⒏ Después de cepillar la última cuchilla, mueva manualmente la viga hacia atrás y tire del botón de liberación del interruptor de presión del material para sacar la placa;
⒐ Limpiar el banco de trabajo.
⒈ Agregue aceite lubricante antes de la puesta en marcha todos los días;
⒉ La profundidad de ranurado de una sola cuchilla es 0,33, 0,22, 0,15, 0,15, 0,15, 0,15, 0,15, 0,10 y 0,10 por turno.
⒊ El botón 'Preparación de ranurado' es el botón de preparación previa al ranurado de la máquina ranuradora automática, así que no presione este botón durante el ranurado.
⒋ Después de ingresar el nuevo programa, presione el 'Interruptor de parada de emergencia' y luego enciéndalo, y luego presione la tecla 'Portaherramientas adelante' para ranurar;
⒌ Cuando el ángulo es inferior a 90 grados, la ranura cepillada debe expandirse con un cuchillo obtuso.
⒍ No encienda el interruptor en el gabinete eléctrico con frecuencia, solo marque la llave cada vez que lo apague;
⒎ En el proceso de ranurado, los conductos de aire deben usarse para soplar la chatarra en cualquier momento, y no debe haber artículos diversos debajo del marco de fijación de la plataforma;
⒏Cuando el marco de fijación de la placa delgada (prensatelas) no está apretado, se puede usar la llave hexagonal interna para apretar los tornillos;
⒐ Preste atención a la asignación de líquido refrigerante y al ángulo de inyección de refrigerante en cualquier momento;
⒑ Una vez que la máquina falla, debe detenerse inmediatamente para mantenimiento, no trabajar a pesar de la enfermedad.
