Harsle te lleva en profundidad la comprensión de la máquina de flexión hidráulica

Con respecto a la máquina de flexión, la mayoría de los clientes solo comprenden su uso y operación básicos, y tienen poco o ningún conocimiento de su principio de funcionamiento y la configuración interna. Este artículo explicará en detalle desde los componentes básicos de la máquina de flexión a las opciones de alta gama, y ​​llevarlo a una comprensión profunda de la máquina de flexión hidráulica.

Cilindro

Para la mayoría de las máquinas de flexión, los cilindros de aceite se instalan generalmente por encima de los lados izquierdo y derecho de la máquina de flexión. Los cilindros de aceite se utilizan para proporcionar presión de la máquina. La presión generada por los cilindros de aceite actúa directamente sobre el control deslizante, y luego actúa sobre la pieza de trabajo de flexión a través del control deslizante. En general, la longitud de flexión es inferior a 1200 mm, puede considerar usar un solo cilindro; Algunos fabricantes de puertas a veces eligen una máquina de flexión de tres cilindros.

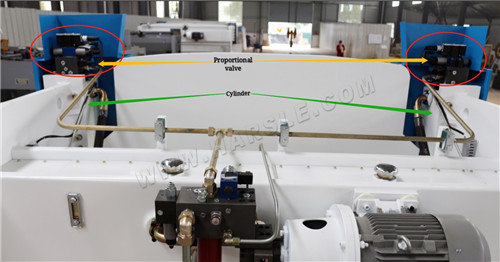

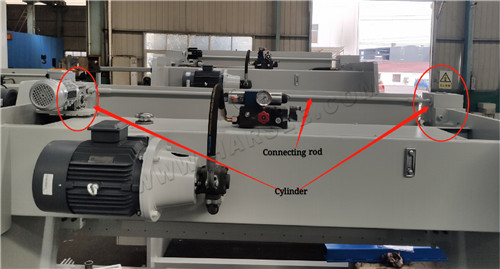

Hay una válvula proporcional en la parte superior del cilindro de la máquina de flexión electrohidráulica; No hay una válvula proporcional en la parte superior de la máquina dobladora del eje de torsión (esta es una diferencia importante entre la máquina de flexión del eje de torsión y la máquina de flexión electrohidráulica), pero los dos cilindros pasan a través de uno que las barras de enlace están conectadas para lograr la sincronización De los trazos de los dos cilindros. Debido a que el cilindro hidráulico de la máquina de flexión electrohidráulica y la máquina de flexión del eje de torsión tienen diferentes estructuras, el cilindro hidráulico de la máquina de flexión electrohidráulica funciona más rápido que la máquina de flexión del eje de torsión. Las partes de uso del cilindro son principalmente el anillo de sellado. Si hay fugas de aceite, puede considerar reemplazar el anillo de sellado.

Deslizante

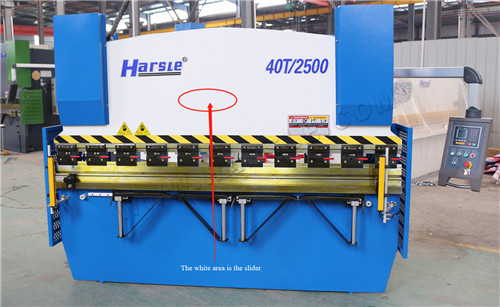

El control deslizante es una parte que se instala en la parte inferior del cilindro y puede moverse hacia arriba y hacia abajo. Los dos extremos del deslizador de la máquina de flexión del eje de torsión están sincronizados por el eje de torsión, y los dos extremos del control deslizante de la máquina de flexión electrohidráulica están sincronizados por el sistema de bucle cerrado formado por los gobernantes de rejilla en ambos extremos. Ambos extremos del bloque deslizante se fijan en el riel de guía, y el movimiento lineal hacia arriba y hacia abajo se realiza moviéndose en el riel guía.

Abrazadera

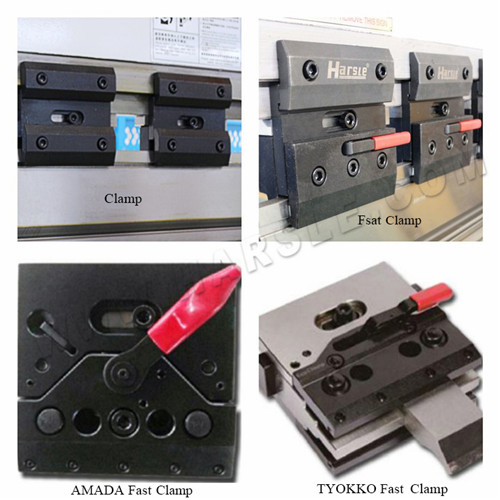

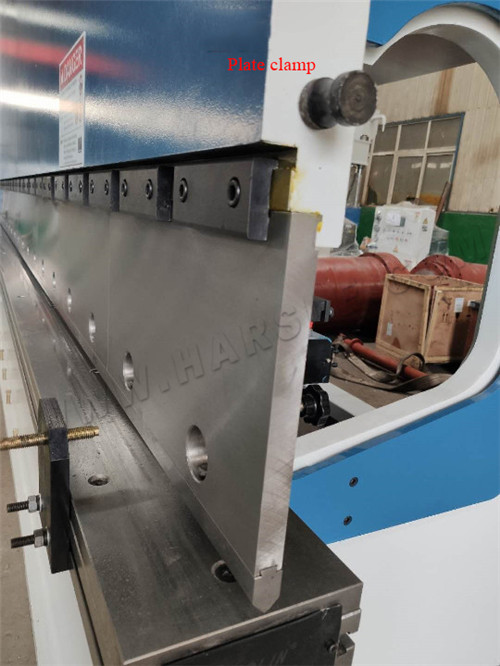

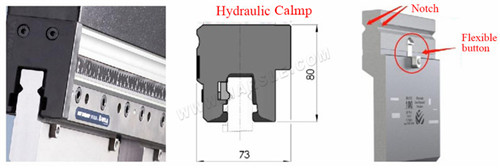

Las abrazaderas de la máquina de flexión se dividen principalmente en abrazaderas generales, abrazaderas rápidas, abrazaderas de platina y abrazaderas hidráulicas. Las abrazaderas comunes generalmente se utilizan para las máquinas de flexión del eje de torsión, y las abrazaderas rápidas generalmente se utilizan para máquinas de flexión CNC del eje de torsión y máquinas de flexión electrohidráulica; Considere cuándo el molde es relativamente grande, la abrazadera de la platina se usa generalmente para máquinas de flexión a gran escala por encima de 300t. La abrazadera hidráulica generalmente se usa como opción, y el precio es relativamente caro, pero es conveniente y rápido de usar. Los clips rápidos generalmente se dividen en clips rápidos ordinarios, clips rápidos de doble cara (Amada y Tyokko) y clips rápidos de un solo botón. La abrazadera hidráulica generalmente se selecciona de la marca WILA. Después de seleccionar la abrazadera hidráulica, existen requisitos correspondientes para el molde superior, lo que requiere una muesca doble y un botón de resorte.

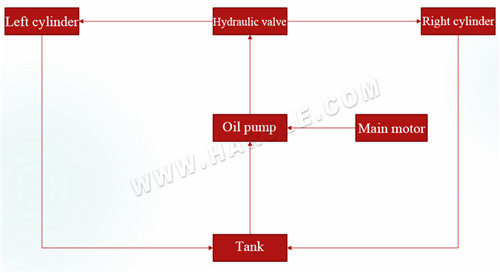

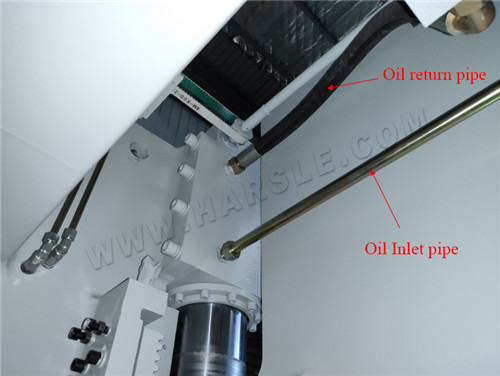

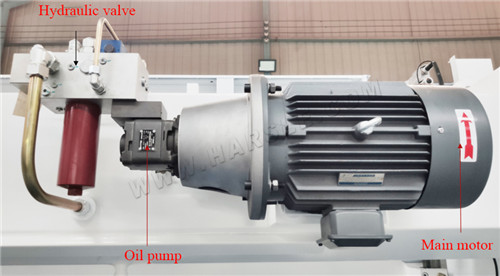

Sistema hidráulico

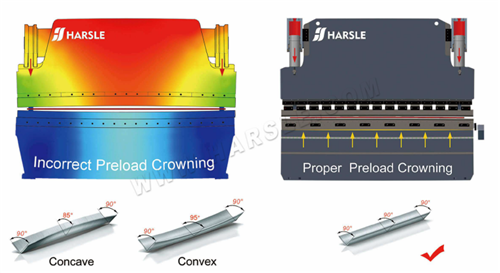

Sistema de coronación

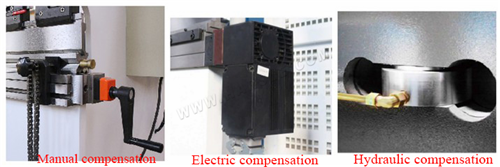

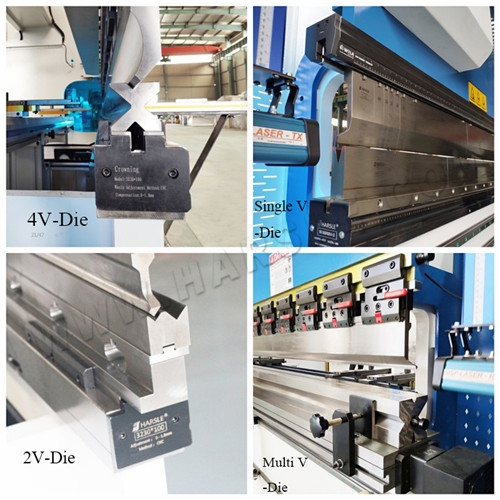

El sistema de coronación se divide en coronación manual, coronación eléctrica y coronación hidráulica. La máquina de flexión con longitud de flexión inferior a 2500 mm no está equipada con sistema de coronación. La coronación manual se utiliza para la máquina de flexión del eje de torsión, la coronación eléctrica y la coronación hidráulica se utilizan para la máquina de flexión electrohidráulica. La coronación eléctrica se divide en un tipo estrecho (con molde inferior CNC, generalmente solo V, 2V o 4V) y tipo ancho (generalmente con múltiples v más bajo).

Método de control de eje y

La máquina de flexión del eje de torsión impulsa la varilla de conexión para girar a través del motor de CA (o servomotor) a través de la cadena (cinturón síncrono), para realizar el ajuste de la carrera del cilindro. La carrera del cilindro de la máquina de flexión electro-hidráulica se controla mediante el interruptor de la válvula servo, y el valor del eje y-eje (cilindro) se muestra en el sistema mediante la retroalimentación en tiempo real de la regla de rejilla. Cuando se trata la posición de ajuste está a punto de alcanzar, la abertura de la válvula debe cambiarse para que el control deslizante esté bien. Pare en la posición establecida. Debido a la diferencia de estructura, los dos cilindros de la máquina de flexión del eje de torsión se ejecutan hacia arriba y hacia abajo de forma síncrona a través del eje de torsión, y todos tienen solo un eje Y; Los dos cilindros de la máquina de flexión electrohidráulica pueden operar de forma independiente, por lo que hay dos ejes, y1, y2.

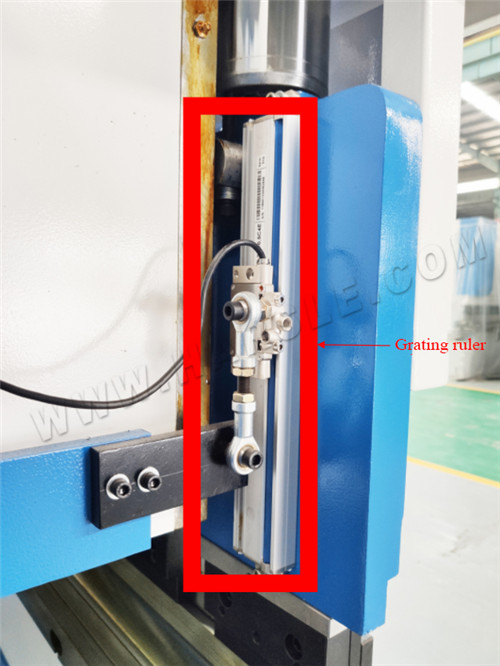

La regla de rejilla se usa para alimentar la posición en tiempo real del eje y, y solo aparece en la máquina de flexión electrohidráulica. Una regla de rejilla se instala en ambos lados de la máquina de flexión electro-hidráulica. Esta es también la diferencia entre la máquina dobladora del eje de torsión y la máquina de flexión electrohidráulica.

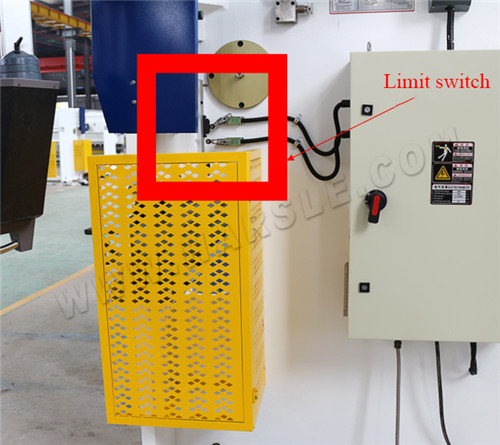

Se instalan dos interruptores de límite en un lado de la máquina de flexión del eje de torsión (generalmente el lado derecho). Cuando la diapositiva se mueve hacia abajo y golpea el interruptor de límite superior, la diapositiva comienza a disminuir la velocidad; Cuando la diapositiva se mueve hacia arriba al interruptor de límite inferior, la diapositiva se detiene. El límite superior ajusta la posición de avance de trabajo, y el límite inferior ajusta la posición del centro muerto superior.

Calibrador trasero

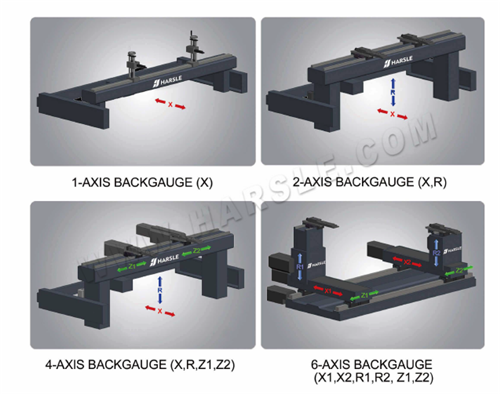

El indicador de espalda de la máquina de flexión del eje de torsión es generalmente x eje + eje manual estándar R. El indicador de espalda de la máquina de flexión del eje de torsión está controlada por un motor servo o un motor de CA. El indicador de espalda de la máquina de flexión electrohidráulica es generalmente x, x + r, x + r + z1 + z2, x1 + x2 + r1 + r2 + z1 + z2. Cada eje del indicador trasero de la máquina de flexión electrohidráulica es controlada por un servomotor.

Sistema CNC

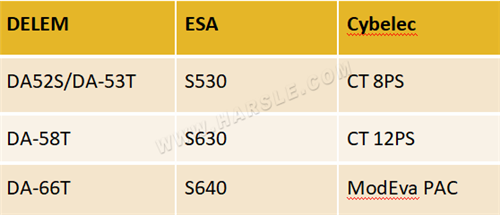

El sistema de la máquina de flexión del eje de torsión es generalmente E21, y los sistemas de uso común que pueden estar en ángulo son E300, TP10, DA-41S, CT8, etc. El sistema de máquinas de flexión electrohidráulico se divide principalmente en tres marcas principales; Delem, ESA, Cybelec.

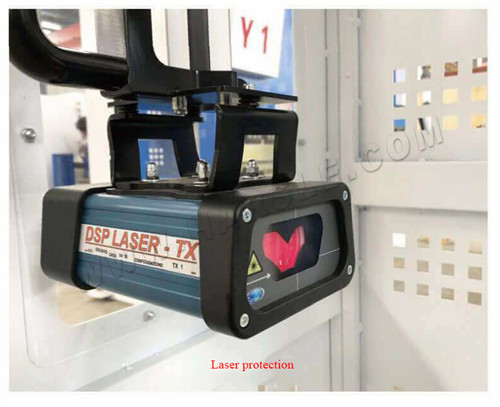

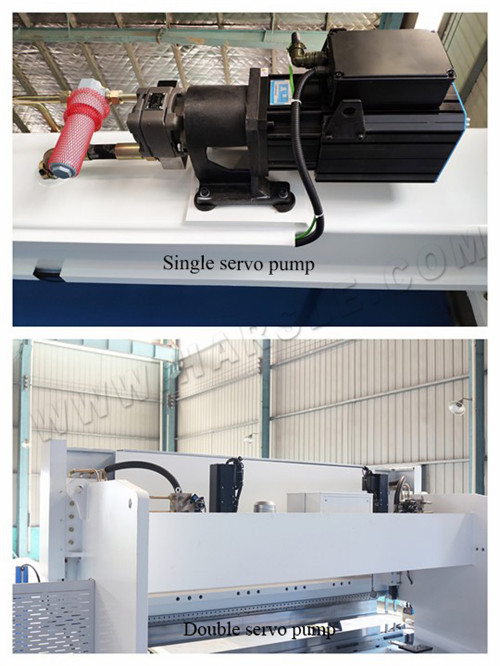

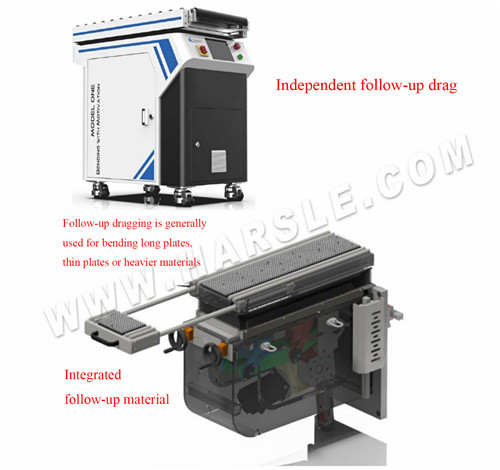

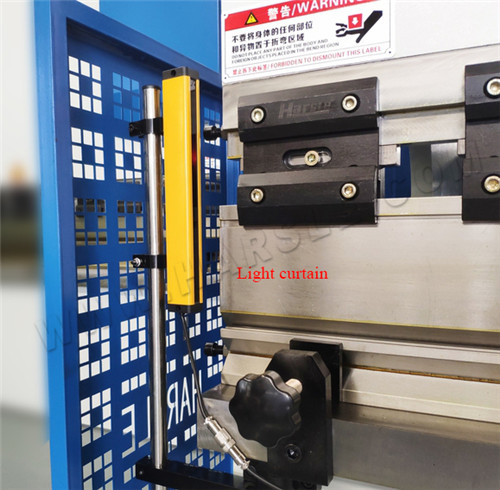

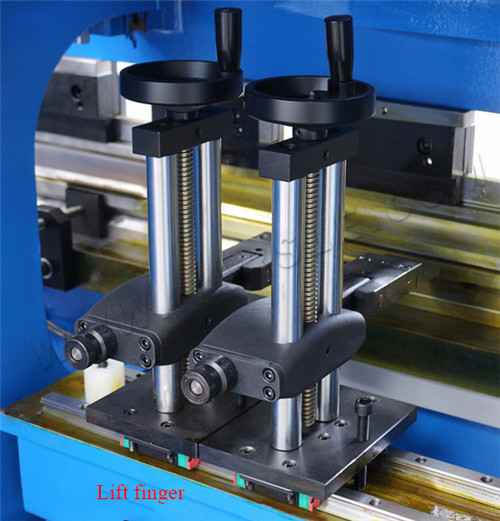

Configuración opcional

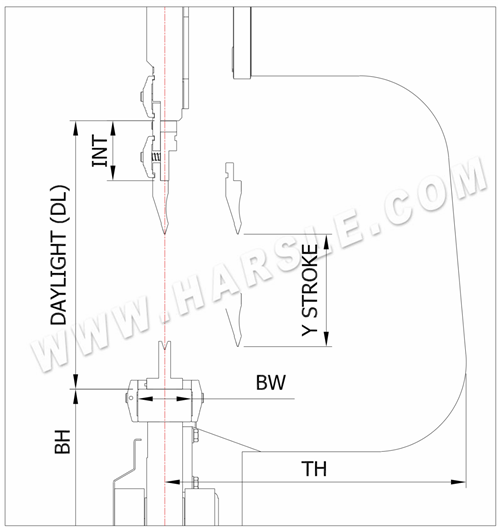

Parámetros comunes
