Línea de producción automática de corte por robot de plasma

La tecnología de corte por plasma se utiliza para cortar chapas de mayor espesor (hasta 300 mm) en comparación con el corte por láser, que se utiliza para chapas más finas (hasta 15 mm).La tecnología de corte por plasma es la mejor y más rentable solución para el corte de metales gruesos.

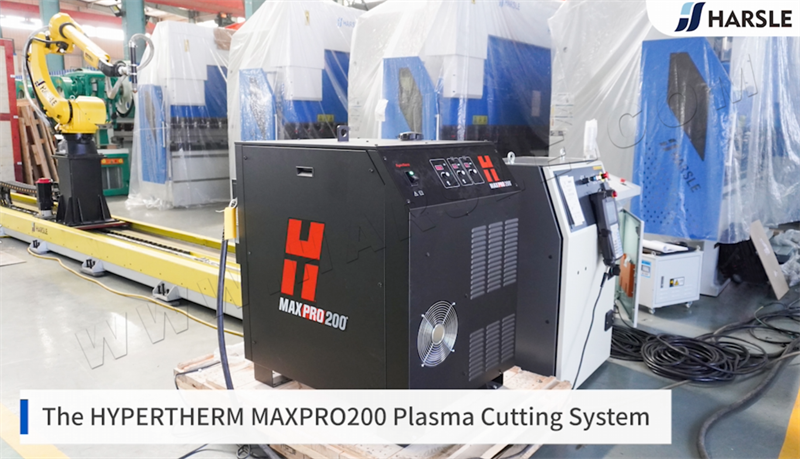

El sistema de corte por plasma HYPERTHERM MAXPRO200

El sistema de corte por plasma HYPERTHERM MAXPRO200 está diseñado para aplicaciones de corte y ranurado manuales y automatizados de alta capacidad y de servicio pesado.El sistema es conocido por su productividad maximizada, fácil operación, bajo costo operativo y confiabilidad líder en la industria.Puede perforar acero dulce de 32 mm (1 1/4'). Los diseños de consumibles avanzados mejoran la consistencia del corte y aumentan significativamente la vida útil de los consumibles para reducir el costo por pieza. Con la tecnología de corte True Bevel, las configuraciones para nuevos trabajos son rápidas y los resultados precisos y consistente

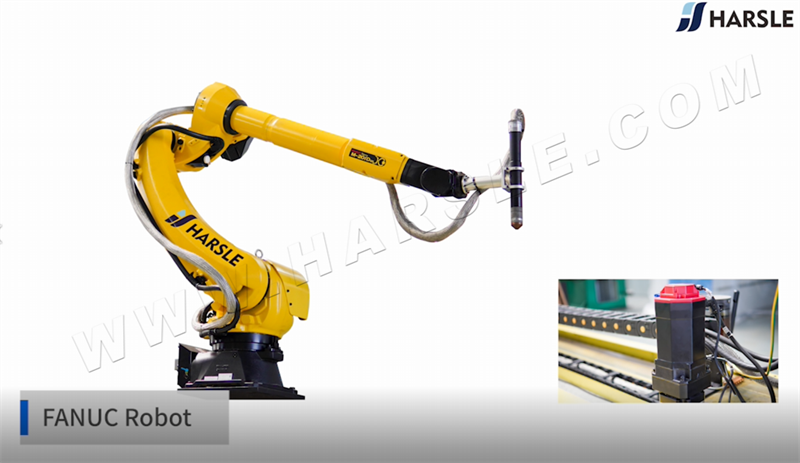

Robot FANUC

El uso del robot FANUC brindará a los clientes varias ventajas competitivas: mayor productividad, mayor confiabilidad en el trabajo, mayor calidad del producto, costos reducidos, etc. El cuerpo del robot está controlado por 6 ejes para garantizar un funcionamiento flexible en la producción。

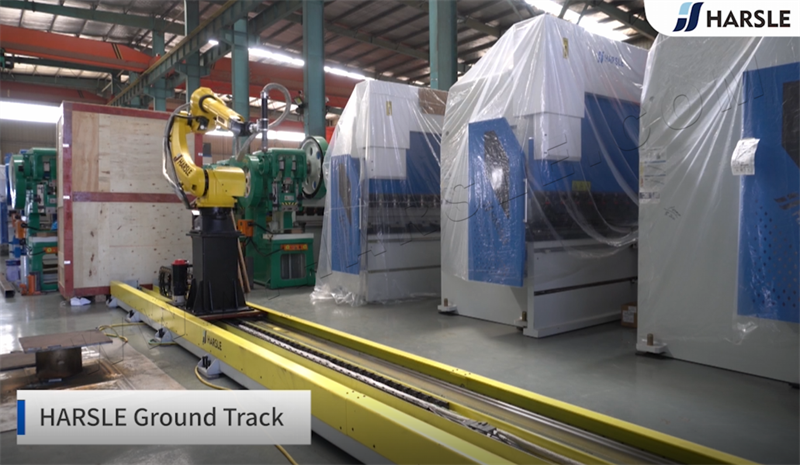

Pista de tierra HARSLE

Con la pista de tierra HARSLE para lograr el control de 7 ejes para maximizar la eficiencia de producción.

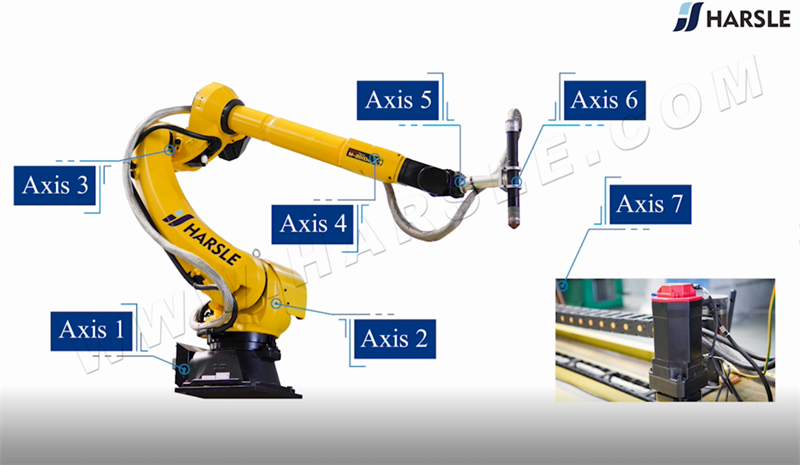

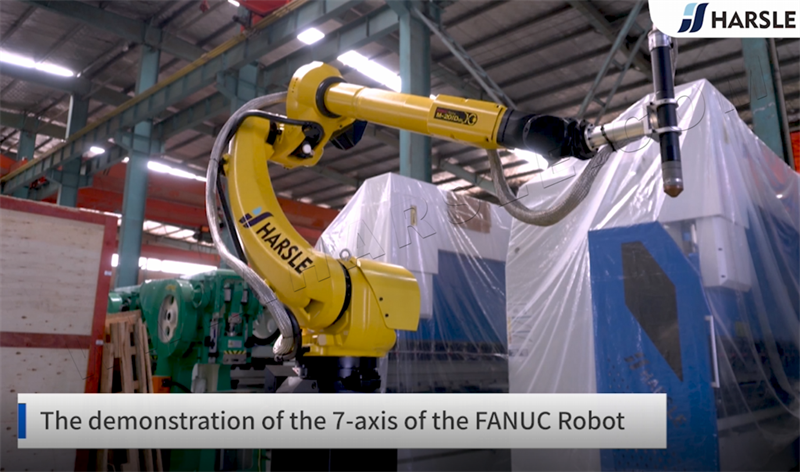

La demostración de los 7 ejes del robot FANUC

El robot de control de 7 ejes significa que puede rotar o moverse en 7 ejes diferentes.

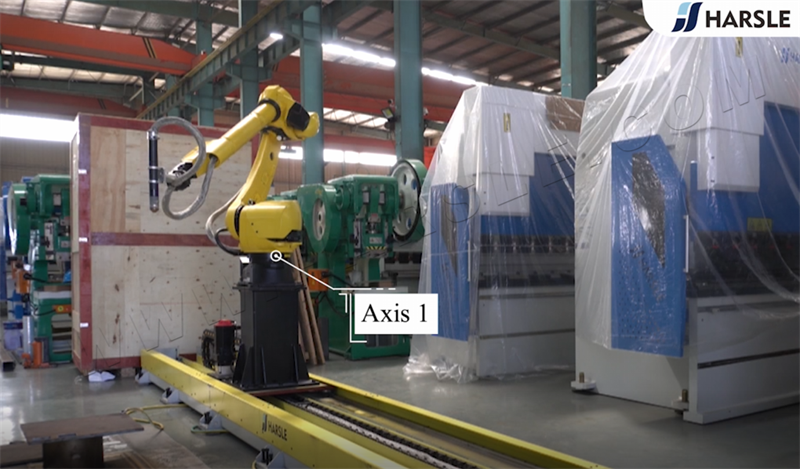

El eje 1, ubicado en la base del robot, permite que el robot gire de izquierda a derecha.Este movimiento de barrido extiende el área de trabajo para incluir el área a ambos lados y detrás del brazo.Este eje permite que el robot gire hasta un rango completo de 180° desde el punto central.Está marcado como J1.

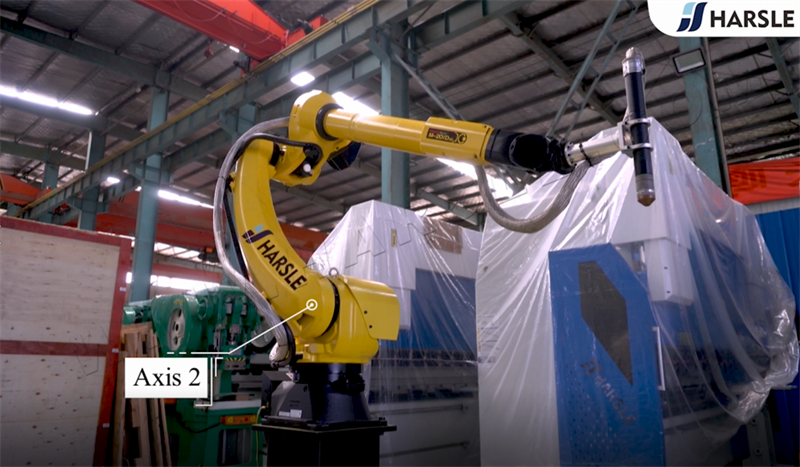

Eje 2, este eje permite que el brazo inferior del robot se extienda hacia adelante y hacia atrás.Es el eje que impulsa el movimiento de todo el antebrazo.Está marcado como J2.

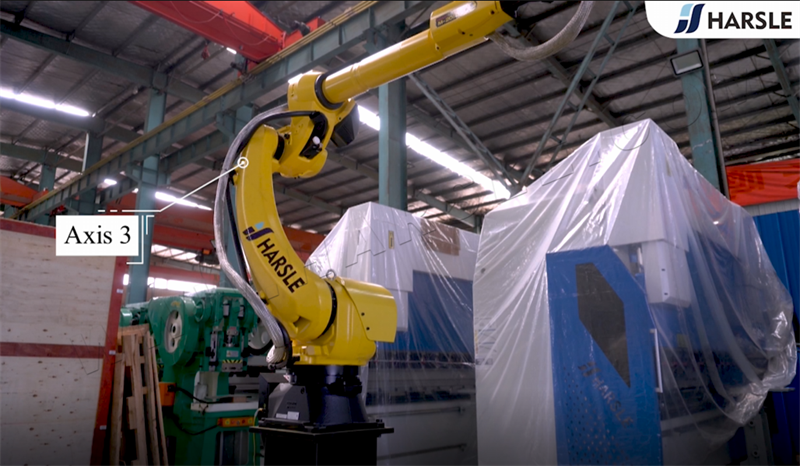

Eje 3, el eje extiende el alcance vertical del robot.Permite que la parte superior del brazo suba y baje.En algunos modelos articulados, permite que la parte superior del brazo alcance la parte posterior del cuerpo, ampliando aún más el espacio de trabajo.Este eje le da a la parte superior del brazo el mejor acceso a la parte.Está marcado como J3.

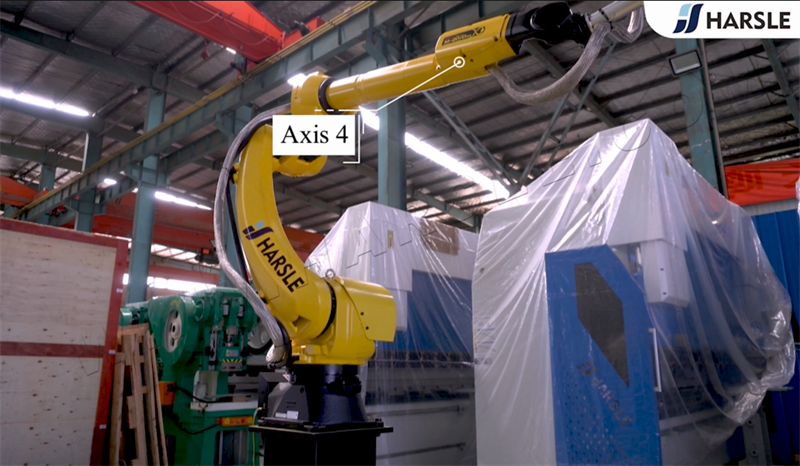

Eje 4, trabajando en conjunto con el eje 5, este eje ayuda en el posicionamiento del efector final y la manipulación de la pieza.Conocido como el giro de la muñeca, gira la parte superior del brazo en un movimiento circular moviendo las piezas entre las orientaciones horizontal y vertical.Está marcado como J4.

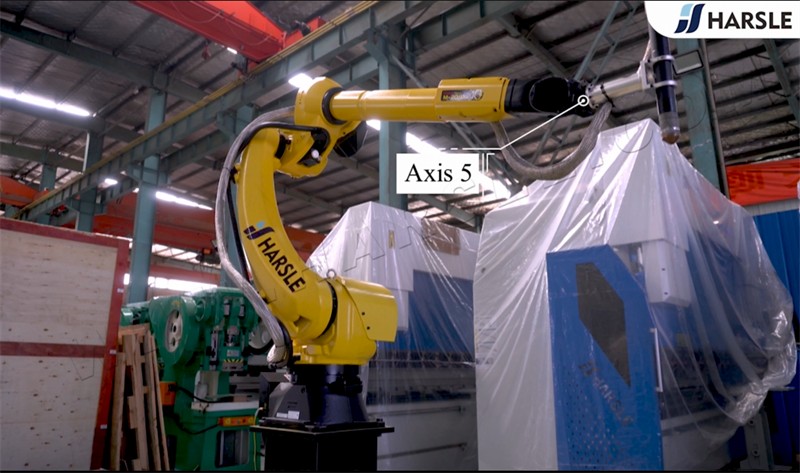

Eje 5, este eje permite que la muñeca del brazo del robot se incline hacia arriba y hacia abajo.Este eje es responsable del movimiento de cabeceo y guiñada.El movimiento de cabeceo o curvatura es hacia arriba y hacia abajo, muy parecido a abrir y cerrar la tapa de una caja.Yaw se mueve de izquierda a derecha, como una puerta con bisagras.Está marcado como J5.

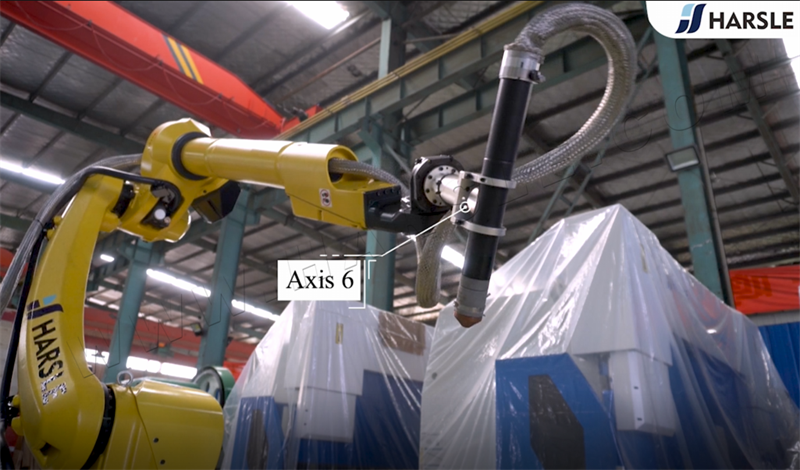

El eje 6 es la muñeca del brazo robótico.Es responsable de un movimiento de torsión, lo que le permite girar libremente en un movimiento circular, tanto para posicionar efectores finales como para manipular piezas.Por lo general, es capaz de una rotación de más de 360° en sentido horario o antihorario.Está marcado como J6.

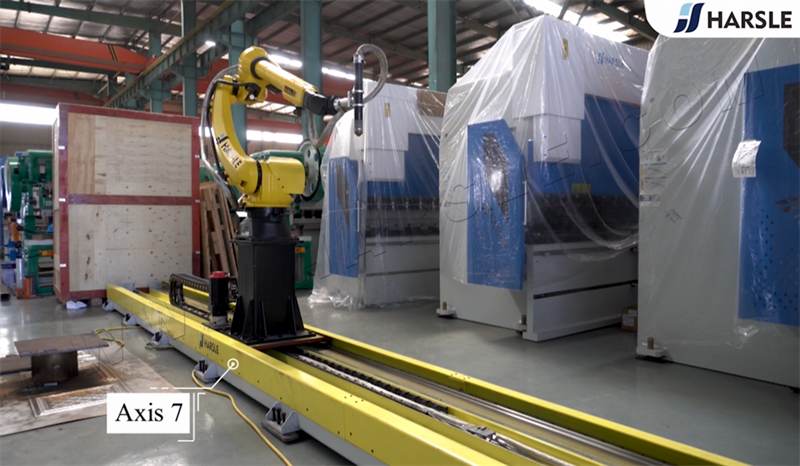

El eje 7 es la pista de tierra HARSLE.Todo el cuerpo del robot puede moverse hacia adelante y hacia atrás en la pista de tierra HARSLE.Amplía aún más el área de trabajo del robot.

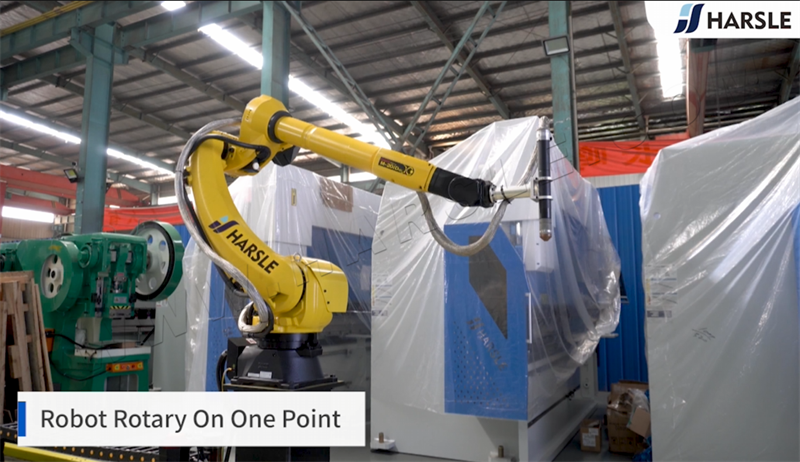

Robot giratorio en un punto

Mejora efectivamente la calidad de trabajo y la precisión de corte.

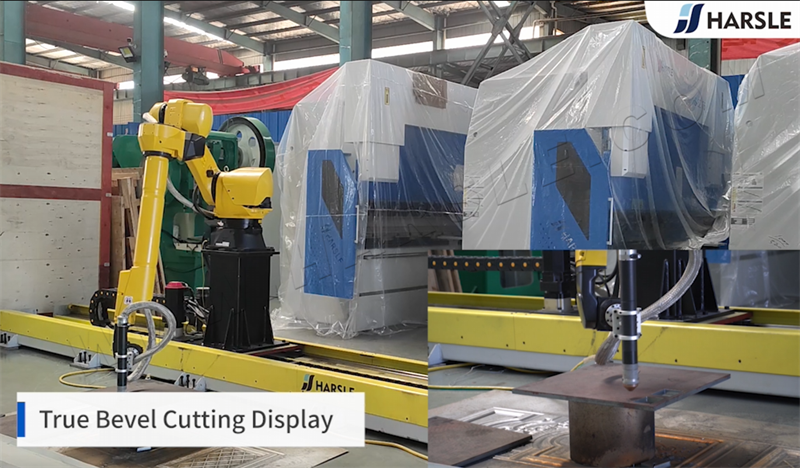

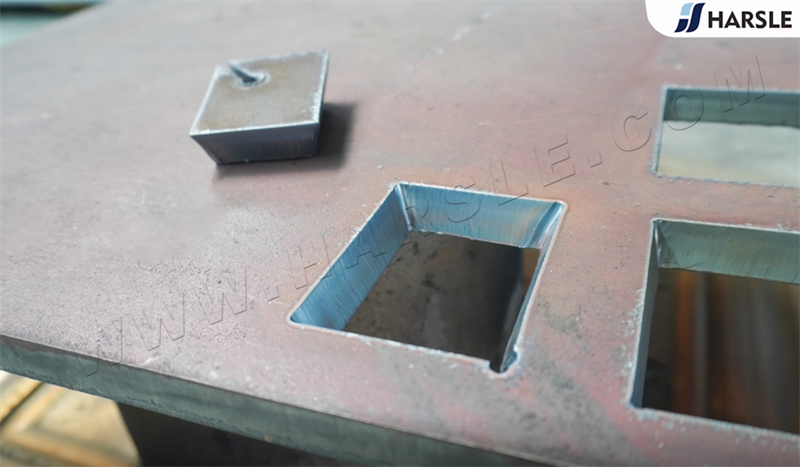

Pantalla de corte en bisel verdadero

Con la tecnología de corte True Bevel, las configuraciones para nuevos trabajos son rápidas y los resultados son precisos y consistentes.

Esto es todo por el artículo y si tiene algún problema, por favor déjenos un mensaje.HARSLE siempre estará contigo.
