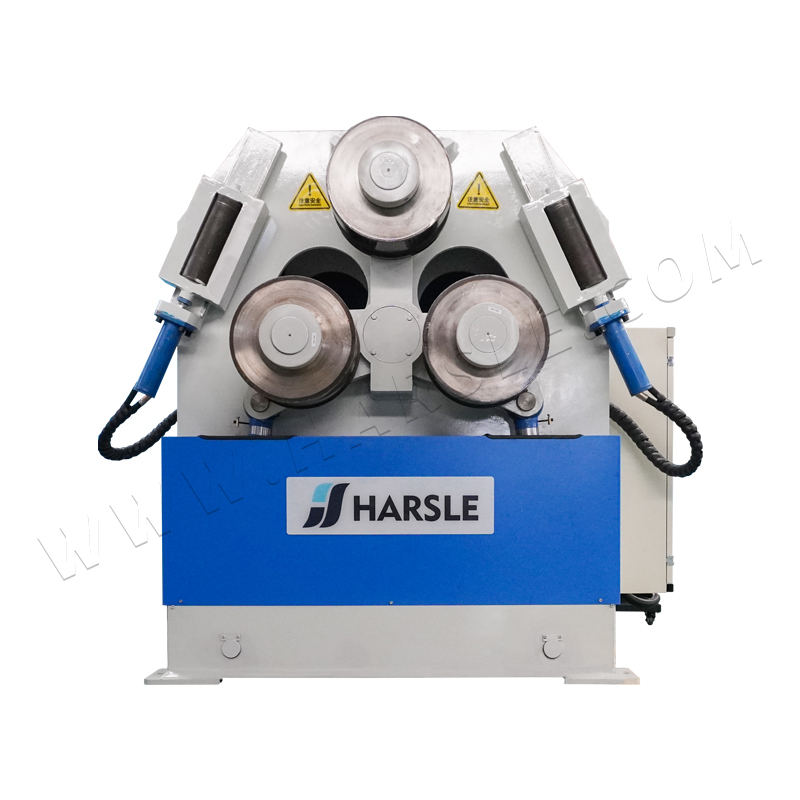

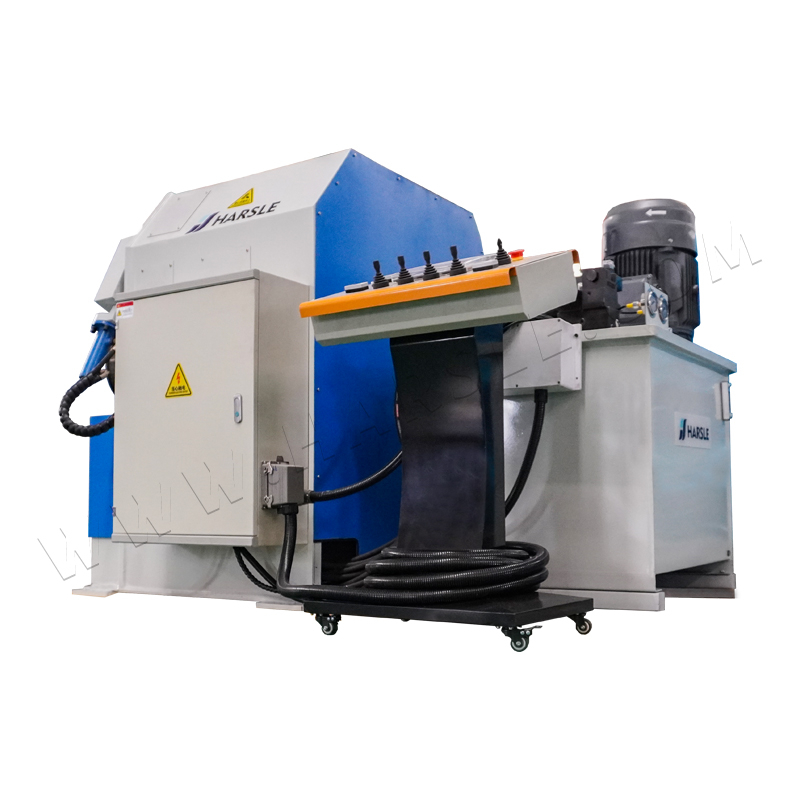

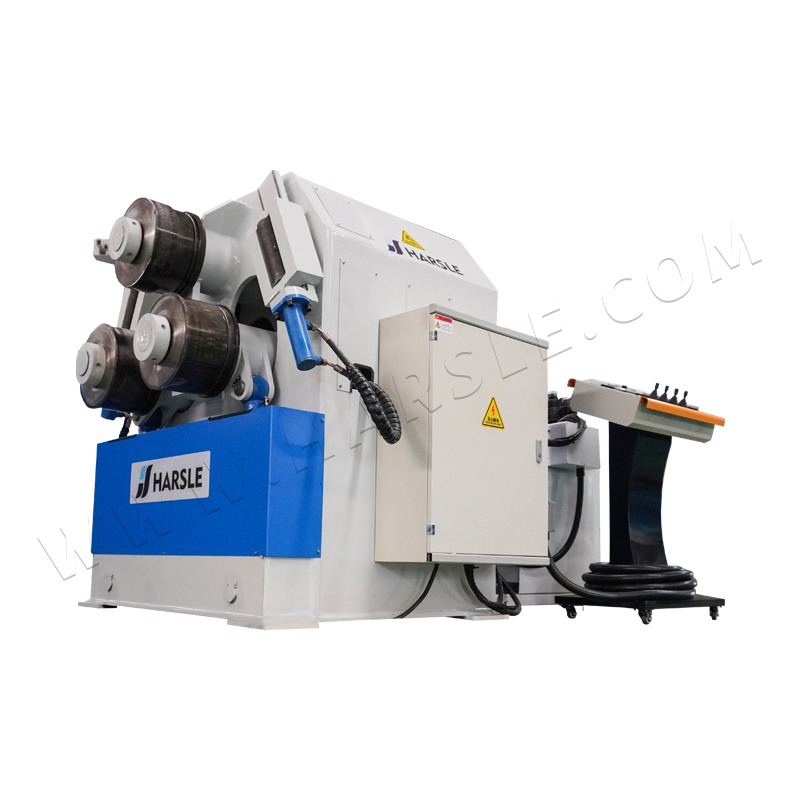

Máquina dobladora de tubos y perfiles W24S-16

La máquina dobladora de perfiles HARSLE es una máquina utilizada para realizar el doblado en frío de perfiles con diferentes formas y tamaños.Por lo general, la máquina se utiliza en el campo de la metalurgia para doblar perfiles como tubos, barras, ángulos, perfiles 'T', perfiles 'U' y vigas.La parte más importante de la máquina son los rodillos (normalmente 3) que aplican una combinación de fuerzas sobre el perfil, cuya resultante determina una deformación, en una dirección perpendicular al eje del propio perfil.
precio: $ 17900
Precio De Descuento: $ 14900
  • W24S

  • HARSLE

Estado de Disponibilidad:
Cantidad:

Descripción del Producto

Máquina dobladora de tubos y perfiles

perfil HARSLE máquina de doblado es una máquina utilizada para realizar el plegado en frío de perfiles de diferentes formas y tamaños.Por lo general, la máquina se utiliza en el campo de la metalurgia para doblar perfiles como tubos, barras, ángulos, perfiles 'T', perfiles 'U' y vigas.La parte más importante de la máquina son los rodillos (normalmente 3) que aplican una combinación de fuerzas sobre el perfil, cuya resultante determina una deformación, en una dirección perpendicular al eje del propio perfil.

Principales características

Las dobladoras de perfiles de HARSLE combinan un alto rendimiento de doblado con una ingeniería mecánica moderna y un sistema hidráulico potente.La máquina puede doblar perfiles de acero medianos y pesados ​​con gran precisión.Piezas eléctricas de la marca Siemens y un controlador CNC que puede almacenar programas autoejecutables.Una alta potencia de accionamiento y los rodillos de doblado ajustables hidráulicamente hacen de toda la serie de máquinas dobladoras de perfiles una solución poderosa para la construcción metálica, la cerrajería y la ingeniería mecánica en general.HARSLE se compromete a proporcionar soluciones innovadoras para el procesamiento de alta precisión.


Una máquina roladora de tubos y perfiles es un tipo de equipo que se utiliza para doblar tubos y perfiles de metal en varias formas y tamaños.Esta máquina se usa comúnmente en la industria manufacturera para producir productos como pasamanos, marcos y chasis para vehículos.


La máquina funciona sujetando el tubo o perfil entre tres rodillos, dos de los cuales son ajustables, y luego aplicando presión para doblar el metal en la forma deseada.Los tres rodillos generalmente están dispuestos en forma de pirámide, y el rodillo superior proporciona la presión para doblar el metal.


Hay diferentes tipos de máquinas dobladoras de tubos y perfiles disponibles, incluidas máquinas manuales, semiautomáticas y completamente automáticas.Las máquinas manuales requieren que el operador ajuste los rodillos manualmente para lograr el doblado deseado, mientras que las máquinas semiautomáticas y completamente automáticas tienen controles programables que automatizan el proceso de doblado.


Cuando se utiliza una máquina roladora de tubos y perfiles, es importante seguir las pautas de seguridad para evitar accidentes y garantizar que la máquina funcione correctamente.Esto incluye usar el equipo de protección adecuado, como guantes y protección para los ojos, y asegurar adecuadamente el tubo o el perfil que se dobla para evitar que se deslice o se mueva durante el proceso de doblado.

Parámetros técnicos

No.EspecificaciónUnidadValor
1El módulo de flexión máximo del perfil.cm³16
2Velocidad de plegadom/min5
3Límite de rendimiento del perfilMPa25
4Curvatura de acero angularmáx.tamaño de la secciónmilímetro80*8
5mín.diámetro de flexiónmilímetro650
6mín.tamaño de la secciónmilímetro30*3
7mín.diámetro de flexiónmilímetro550
8Excurvación de ángulo de aceromáx.tamaño de la secciónmilímetro80*8
9mín.diámetro de flexiónmilímetro800
10mín.tamaño de la secciónmilímetro30*3
11mín.diámetro de flexiónmilímetro550
12canal de acero
excurvación
máx.tamaño de la secciónmilímetro12
13mín.diámetro de flexiónmilímetro800
14canal de acero
encorvadura
máx.tamaño de la secciónmilímetro12
15mín.diámetro de flexiónmilímetro900
16Acero plano horizontal
doblando
máx.tamaño de la secciónmilímetro15025
17mín.diámetro de flexiónmilímetro700
18Acero plano vertical
doblando
máx.tamaño de la secciónmilímetro75*12
19mín.diámetro de flexiónmilímetro760
20Doblado de tubos redondosmáx.tamaño de la secciónmilímetro76*4,5
21mín.diámetro de flexiónmilímetro750
22Doblado de acero redondomáx.tamaño de la secciónmilímetro52
23mín.diámetro de flexiónmilímetro600
24Doblado de tubos cuadradosmáx.tamaño de la secciónmilímetro60*4
25mín.diámetro de flexiónmilímetro900
26Fuerza de motorkg5.5
27Dimensiónmilímetro1200*1700*1400
28Pesokg3200


Detalles de producto

Máquina dobladora de tubos y perfiles
