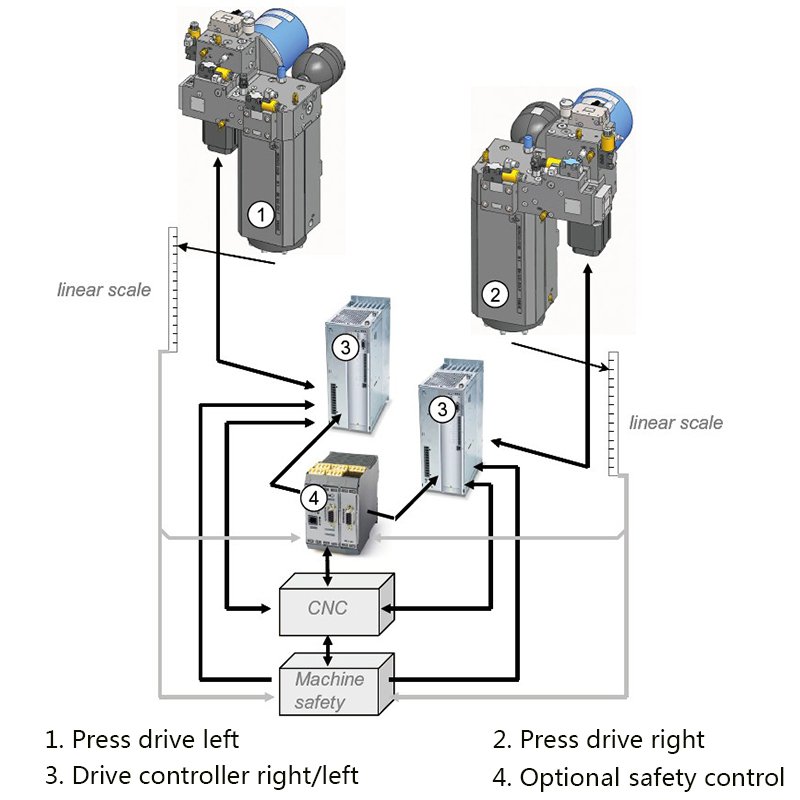

Descripción general esquemática

Concepto

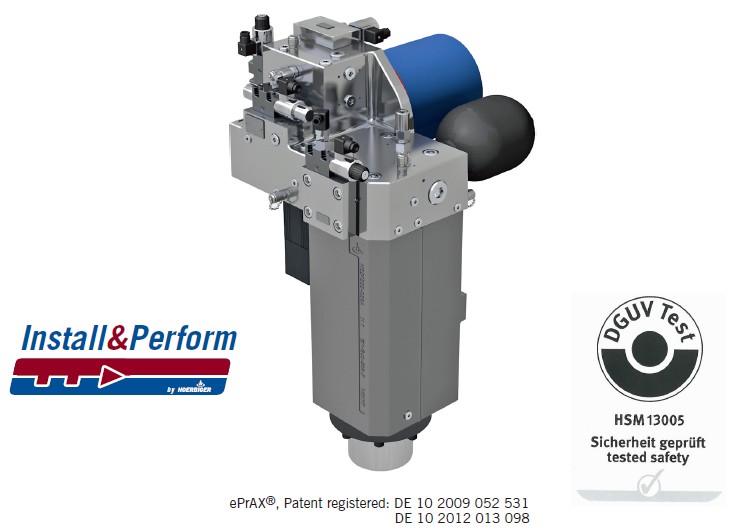

El accionamiento de prensa híbrido ePrAX® desarrollado recientemente por HOERBIGER revoluciona las soluciones convencionales para plegadoras.

Es un sistema electrohidráulico que combina las ventajas de ambas tecnologías de accionamiento: a diferencia de un accionamiento eléctrico, es potente y duradero gracias al sistema hidráulico, pero gracias a su diseño compacto y cerrado prescinde de tuberías de aceite, por lo que su funcionamiento es limpio y sin fugas, porque todos Los componentes, incluido el sistema de depósito, están integrados de forma compacta en el ePrAX®. El ePrAX® traduce la entrada eléctrica del controlador de la máquina (CNC) en movimiento lineal mecánico. Para lograr esto, el controlador de la máquina se comunica con el controlador de ejes y posteriormente con el controlador del motor. Los actuadores sincronizados siguen perfiles preseleccionados, compuestos por un movimiento de trabajo o un movimiento rápido y movimiento de trabajo, mediante seguimiento controlado. El accionamiento controla la posición de la herramienta de plegado y su fuerza durante el estampado con una unidad de motobomba de velocidad variable.

Ventajas

El ePrAX® es un accionamiento de prensa inteligente e integrado con un sistema hidráulico cerrado sin tuberías con inteligencia funcional innovadora. El ePrAX® ofrece a los clientes los siguientes beneficios:

  • Plug & Work: tiempos de montaje y puesta en marcha reducidos gracias al actuador completamente premontado y probado

  • Rápido: aumento del rendimiento hasta un 30 % al reducir el tiempo del ciclo (tiempos de rampa más cortos)

  • Preciso: precisión de posicionamiento de hasta 5 μm

  • Hasta 7.000 horas de funcionamiento y después ciclos de mantenimiento significativamente más largos como sistemas estándar

  • Mayor eficiencia energética en comparación con las soluciones electrohidráulicas y electromecánicas convencionales.

  • Fenomenal reducción del desarrollo de ruido en todos los modos de funcionamiento.

  • En comparación con los accionamientos hidráulicos convencionales:

    - mayor rigidez y controlabilidad debido a la presión inicial interna

    - sin tuberías

    - dependencia reducida de la temperatura

    - volumen del tanque considerablemente reducido (hasta un 95%)

    - alta fiabilidad gracias a un sistema compacto y cerrado

    - fácil de usar en la aplicación (no se necesitan conocimientos hidráulicos)

Datos técnicos
Artículo Unidad ePrAX®15 ePrAX®19
fuerza de presión kN 550 850
Carrera de trabajo milímetros 280 280
Máx. velocidad rapida mm/s 230 230
Máx. velocidad de trabajo mm/s 10 10
Precisión de posicionamiento µm 5
Potencia motriz (estándar) kilovatios 4,45 / 4,45 6,07 / 6,07
Peso por actuador kilos 420 600
Instalación
Senkrecht / vertical
Rango de temperatura ambiente °C 0 hasta +40
Protección contra el óxido
Superficie protegida por aceite protector.
Clase de protección

IP52
Resistencia a las interferencias

EMV gemäß / EMC según

DIN 55011 / 61000-6-2

Voltaje (controlador)
3x400 (-15%) ... 3x460 (+10%)
Carga conectada al dispositivo (controlador)
9,4 / 9,4 22,5 / 22,5
Disipación de energía (controlador)
187 330

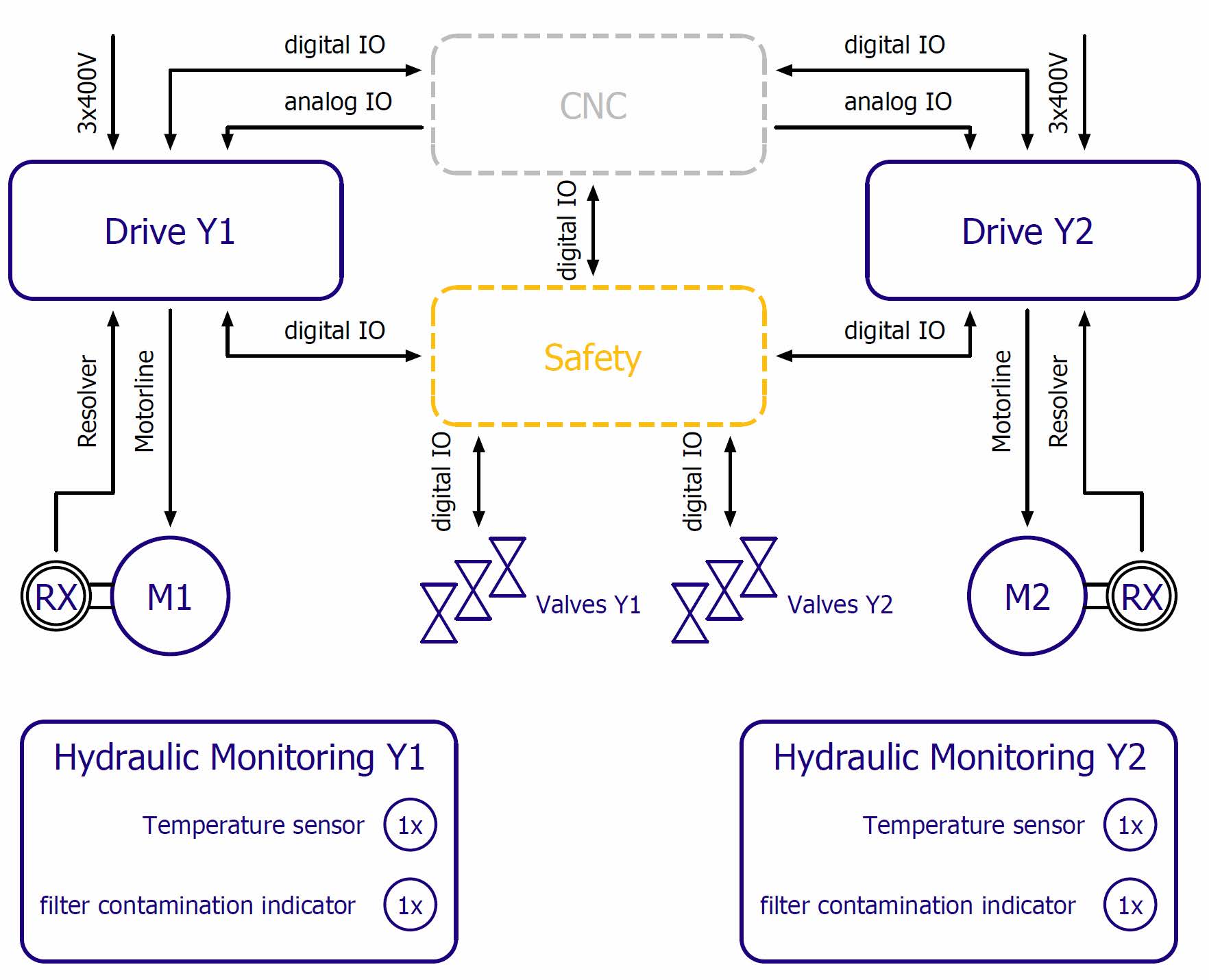

Diagrama de bloques
