Visitas:21 Autor:Editor del sitio Hora de publicación: 2022-05-17 Origen:Sitio

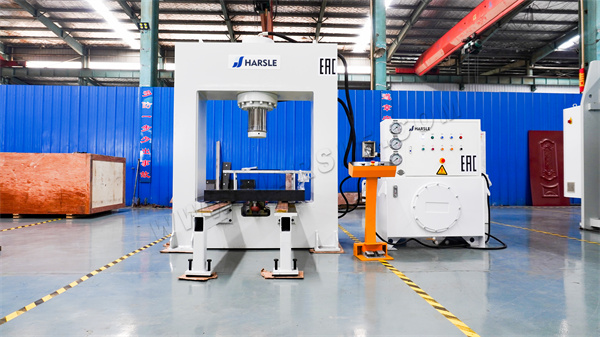

La prensa hidráulica de pórtico YL es un propósito general prensa hidráulica, también conocida como prensa hidráulica universal, adecuada para estiramiento de material de metal, flexión, brida, extrusión en frío, golpes y otros procesos. También es adecuado para calibración, ajuste de prensa, productos de polvo, productos abrasivos prensado y formación, productos de plástico, prensado y formación de materiales aislantes.
La presión de trabajo, la velocidad de prensado y la carrera de la máquina se pueden ajustar dentro de los parámetros especificados de acuerdo con las necesidades del proceso. La máquina tiene un mecanismo de potencia independiente y un sistema eléctrico, con control centralizado por botones de empuje, y puede operarse en modo ajustable, manual, semiautomático y triple. Se pueden realizar dos tipos de prensado: presión constante y accidente cerebrovascular constante.
La posición inicial del cilindro principal en el límite superior, arranque del motor → Pistón del cilindro principal Rápido sin carga hacia abajo → Presurización de velocidad lenta → Mantenimiento de presión → (El tiempo permanece ajustable) Liberación de presión → Retorno de RAM → PARA DE TRABAJO → Total Parada total
Temperatura del área de trabajo del equipo: -5-45 ℃ (±)
Fuente de alimentación: sistema trifásico de cuatro hilos 380V/50Hz, rango de fluctuación de voltaje 380V ± 10%
Sistema hidráulico Medio: No.46 Aceite hidráulico anti-ropa
Compuesta principalmente de máquina principal, sistema de control hidráulico, sistema de control eléctrico y sistema de protección de seguridad, etc.
Parte de la máquina principal
La estructura principal del equipo tiene una apariencia suave, sin fenómeno cóncavo y convexo obvio, pulido de soldadura lisa, sin escoria de soldadura y fenómeno de cicatrices de flujo. Toda la estructura de la máquina está diseñada por la optimización de la computadora, de modo que tenga buena fuerza y rigidez, mientras tiene en cuenta la hermosa apariencia.

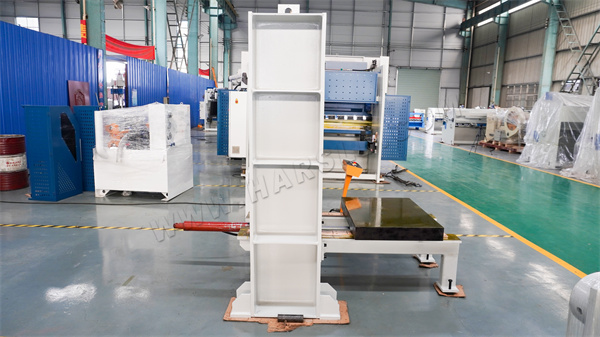

El fuselaje está compuesto por el marco de larga duración, el haz superior, el haz inferior y el banco de trabajo superior. Las piezas estructurales principales están hechas de soldadura de placas de acero de alta calidad. Las piezas principales se procesan mediante equipos avanzados, como fresado de pórtico, fresado de piso grande y máquina de aburrimiento y torno de gran precisión para garantizar la alta precisión de toda la máquina. El cuerpo se pretende pretendido por la tuerca hidráulica.

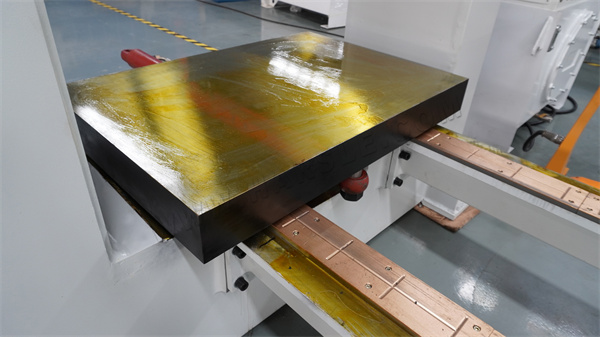

La tabla de trabajo móvil opcional facilita el cambio de moldes rápidamente, mejorando la eficiencia y asegurando la seguridad personal del operador.
Cilindro principal

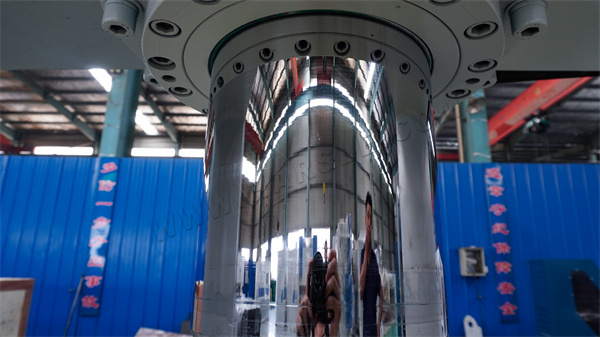

La superficie interna del cilindro principal se molesta y se enrolla para dar al cilindro suficiente resistencia y rigidez. El orificio del barril del cilindro es de grado H8 con una rugosidad de la superficie RA de 0.08-0.16um. La varilla del pistón está hecha de acero forjado de acero 45#, la superficie es unilateral de cromo 0.04-0.05 mm, y pulida, su dureza alcanza HRC45-50, el valor de RA de rugosidad de la superficie es 0.1-0.3um. Esto garantiza un rendimiento de sellado confiable y una larga vida útil.
Sistema de control hidráulico

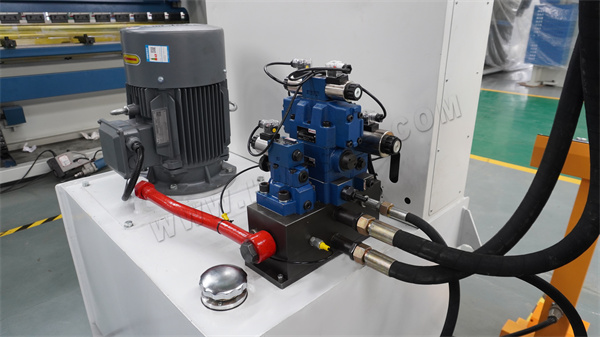

El sistema hidráulico está compuesto principalmente de bomba, bloque de válvulas, válvula de llenado de líquido, sistema de filtro de enfriamiento, tubería, etc., con la ayuda del sistema de control eléctrico para completar el control de acción de la prensa hidráulica. La bomba variable de pistón axial de potencia constante se selecciona para la bomba de aceite principal, lo que puede mejorar en gran medida la estabilidad y la confiabilidad del funcionamiento del motor de presión.

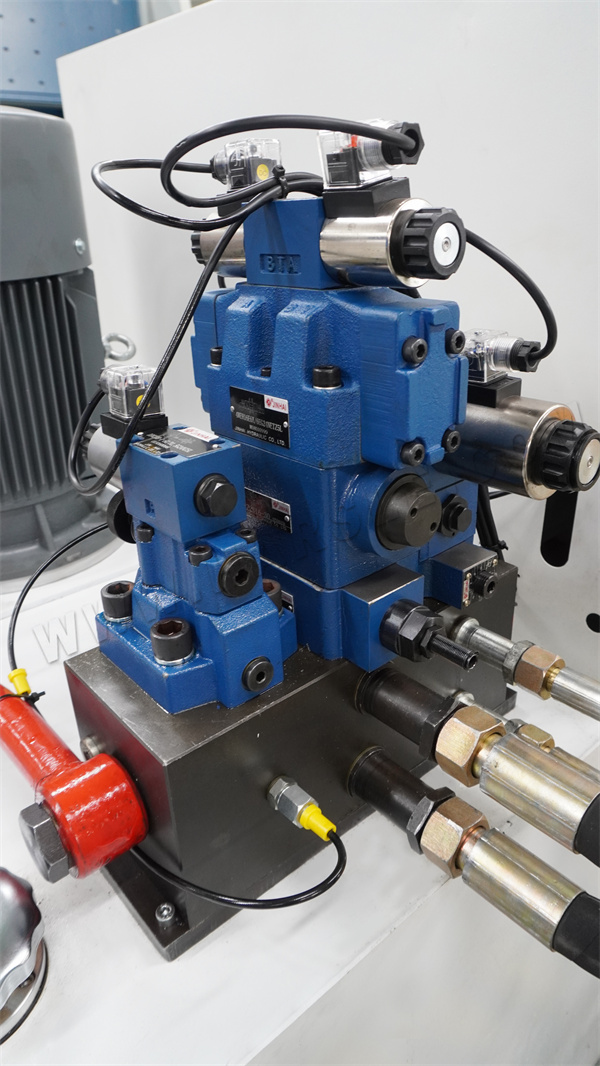

El sistema de control principal adopta un sistema integrado de válvula de cartucho bidireccional. El sistema tiene un mecanismo compacto. Tiene las ventajas de respuesta rápida, descarga interna pequeña, acción sensible y confiable, flujo grande, una fuerte capacidad contra la contaminación, operación y mantenimiento convenientes, buena confiabilidad, rendimiento estable, larga vida útil, etc.
El bucle de llenado del sistema hidráulico utiliza una válvula de llenado normalmente cerrada. Cuando el bloque de portaobjetos cae rápidamente, la válvula de llenado absorbe el aceite, y la velocidad de caída rápida es controlada y ajustada por la válvula del cartucho en la ruta de aceite de la cámara inferior del cilindro de aceite.

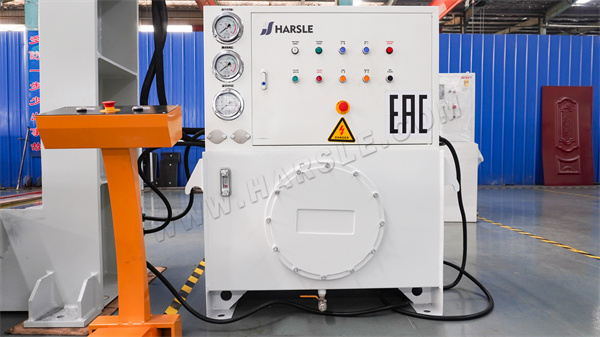

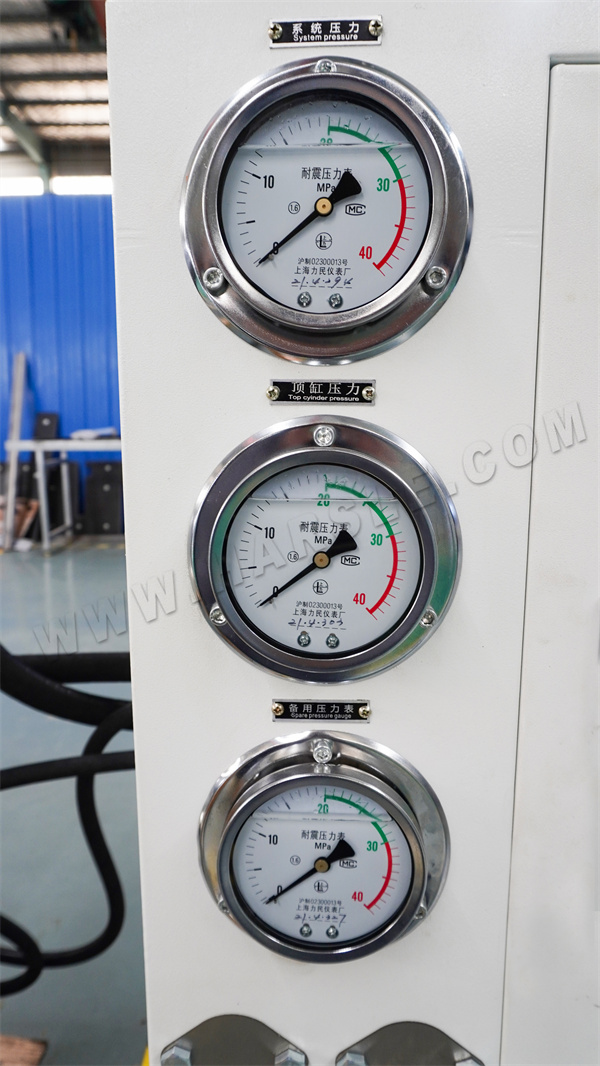

Sistema de control hidráulico de la unidad del motor de la bomba de aceite y la válvula de control hidráulico rápidamente en el tanque de aceite en el plano de la disposición ordenada. El tanque de aceite es una estructura soldada de placa de acero, el tipo de cubierta abierta del tanque de aceite para limpiar el tanque, que también está instalado con medidor de temperatura de aceite de nivel de aceite, filtro de aire, etc. El tanque de aceite viene con su propio dispositivo de filtrado de aceite, y el tanque de aceite está conectado al mundo exterior a través del filtro de aire para garantizar que el aceite exterior no esté contaminado por el mundo exterior.
El sistema de tuberías hidráulicas se sella de manera confiable, y la conexión de tuberías de alta presión adopta la brida de alta presión y los componentes de sellado de alta calidad, que pueden evitar efectivamente las fugas.
Las tuberías están perfectamente dispuestas, son fáciles de mantener e instalar, y hay suficientes abrazaderas de tubería antivibración, que pueden reducir y controlar efectivamente la vibración de la tubería.

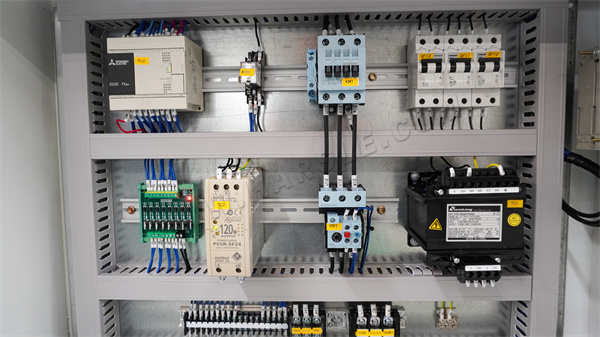

El sistema eléctrico se divide en dos partes: el sistema de energía y el sistema de control. La parte de potencia incluye el control de la fuente de alimentación total, el inicio/parada de cada motor y el interruptor de protección, etc. La fuente de alimentación adopta el sistema trifásico de cuatro hilos.
La parte de control consiste en una caja eléctrica y interruptores de límite. La caja eléctrica se coloca en el lado derecho de la máquina y puede controlar todos los movimientos de la máquina. El cuadro de operación se proporciona con el botón de operación de cada parte de la presión hidráulica, el interruptor de función, el botón de inicio y parada de cada motor y la alarma, instrucciones de monitoreo, interruptor de parada de emergencia, etc.
Protección de pintura
El color de la pintura es blanco o se puede determinar de acuerdo con la placa de color proporcionada por el cliente. Todas las partes de la prensa deben limpiarse de óxidos, escoria de soldadura y manchas de aceite en la superficie antes de pintar, y se deben tomar medidas de protección contra el óxido para todas las superficies de procesamiento expuestas antes de salir de la fábrica.
La prensa está equipada con un botón de parada de emergencia. En caso de anormalidad, presione el botón de parada de emergencia para detener el funcionamiento de la prensa, incluido el motor.

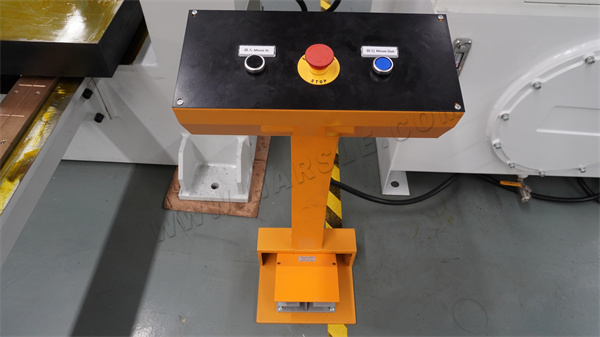

Botón de operación de dos manos: límite de tiempo síncrono de 0.5-1s para el movimiento hacia abajo de dos manos.
El dispositivo de protección de cortina de luz opcional está disponible.
El equipo se puede operar de tres maneras: ajuste, manual y semiautomático, seleccionado por el interruptor de cambio en el panel operativo, y el tiempo de retención se puede preestablecer en el rango de 0-999 segundos.
Ajuste: presione el botón Presione, el haz de deslizamiento se mueve lentamente en todo momento, suelte el botón para detener la acción.
Manual: presione el botón de función correspondiente para completar una acción correspondientemente, se detiene la acción de la mano.
Semiautomático: presione el botón Presione para completar automáticamente un ciclo de acción definido.
