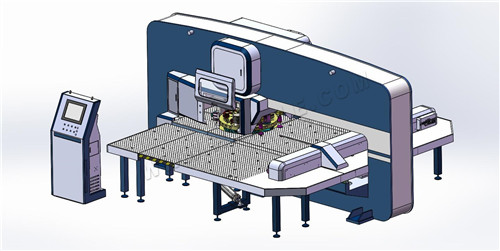

La punzonadora de torreta CNC es una de las principales categorías de punzonadoras CNC, el nombre en inglés (CNC Turret Punch Press), abreviatura NCT.El punzonador de torreta de control numérico (NCT) integra máquina, electricidad, líquido y gas.Es un equipo de procesamiento a presión para punzonado, embutición superficial y conformación de la placa a través de la matriz punzonadora de torreta.
● Características

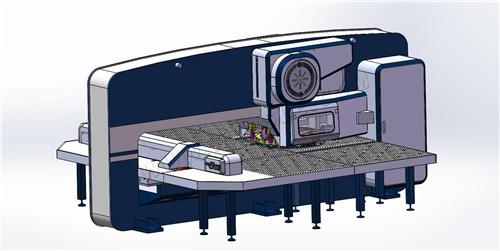

El punzón de torreta de control numérico (NCT) se compone de un sistema de control por computadora, un sistema de energía mecánico o hidráulico, un mecanismo de servoalimentación, una biblioteca de moldes, un sistema de selección de moldes, un sistema de programación periférica, etc.
El punzón de torreta de control numérico (NCT) es un programa de procesamiento compilado mediante software de programación (o manual).El mecanismo de alimentación servo envía la hoja a la posición a procesar.Al mismo tiempo, el sistema de selección de molde selecciona el molde correspondiente en la biblioteca de moldes y el sistema de energía hidráulica presiona según el programa para completar automáticamente el procesamiento de la pieza de trabajo.
● Clasificación
La punzonadora de torreta de control numérico (NCT) se divide en punzonadora de torreta CNC servo totalmente eléctrica, punzonadora de torreta CNC mecánica (punzonadora de torreta CNC con volante) y punzonadora de torreta hidráulica CNC.

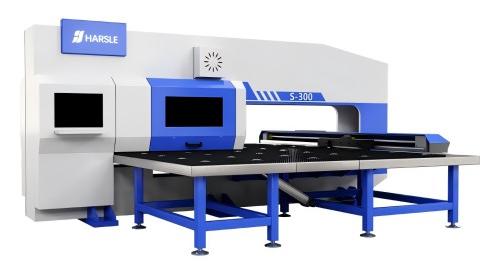

Entre ellos, la punzonadora de torreta CNC servo totalmente eléctrica es un tipo completamente nuevo de punzonadora de torreta.Adopta un accionamiento directo por servomotor, que conserva las ventajas de una estructura de accionamiento principal mecánico simple, madura y confiable.Al mismo tiempo, tiene mejores características que un accionamiento principal hidráulico.Características notables y funciones potentes.Adopta un cabezal de golpe inteligente servo totalmente eléctrico, que puede realizar diversos procesos como punzonado, conformado, laminado y rotulación.
Las punzonadoras de torreta mecánicas se utilizan ampliamente debido a su estabilidad a largo plazo y larga vida útil, y el precio es más bajo que el de las punzonadoras de torreta CNC servo totalmente eléctricas, pero la eficiencia y las funciones son muy inferiores a las de la torreta CNC servo totalmente eléctrica. prensa troqueladora.
Las punzonadoras de torreta hidráulicas han ido desapareciendo gradualmente de la vista del público debido a la existencia de aceite hidráulico consumible y no son adecuadas para trabajar en entornos de alta temperatura.
● Eje de movimiento
Eje X: el eje del servoaccionamiento que mueve la pieza de trabajo en la dirección perpendicular a la longitud de la cama
Eje Y: eje servoaccionador que mueve la pieza de trabajo en dirección paralela a la longitud de la cama
Eje A: El almacén de herramientas tipo torreta giratoria selecciona el eje de rotación del molde.
Eje C: el eje giratorio para la indexación automática del molde, que puede girar el molde en cualquier ángulo
● Métodos de procesamiento
1. Punzonado único: punzonado completo en una sola pasada, incluida la distribución en línea recta, la distribución en arco, la distribución circunferencial y el punzonado en rejilla.
2. Punzonado continuo en la misma dirección: utilizando moldes rectangulares para superponer parcialmente el método de procesamiento, es posible procesar agujeros largos y recortar bordes.
3. Punzonado continuo multidireccional: el método de procesamiento mediante el uso de moldes pequeños para procesar agujeros grandes.
4. Mordisquear: utilice un troquel redondo pequeño para perforar continuamente el arco en un pequeño paso.
5. Conformación simple: el método de procesamiento de conformación mediante embutición superficial al mismo tiempo según la forma del molde.
6. Conformado continuo: métodos de procesamiento de conformado que son más grandes que el tamaño del molde, como contraventanas de gran tamaño, nervaduras rodantes y escalones rodantes.
7. Formación de matrices: procesamiento de múltiples métodos de procesamiento de piezas iguales o diferentes en una placa grande.

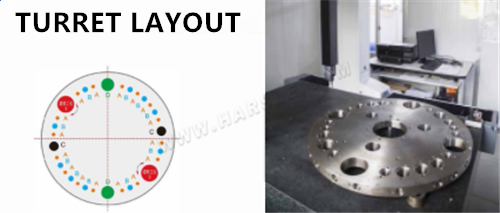

● Estación de procesamiento
Los moldes de torreta generales generalmente se clasifican según el tamaño de apertura que el molde puede procesar para facilitar la selección de moldes.Generalmente dividido en cinco marchas: A, B, C, D y E.
Estación A(1/2'): rango de procesamiento Φ1.5~Φ12.7mm
Estación B(1-1/2'): rango de procesamiento<Φ31,7 mm
Estación C(2'): rango de procesamiento<Φ50.8mm
Estación D(3-1/2'): rango de procesamiento<Φ88,9 mm
Estación E(4-1/2'): rango de procesamiento<Φ114,3 mm
Por lo general, cuando es necesario cambiar la configuración aleatoria, 1D = 8A = 4B = B + C.
● Industria de aplicaciones

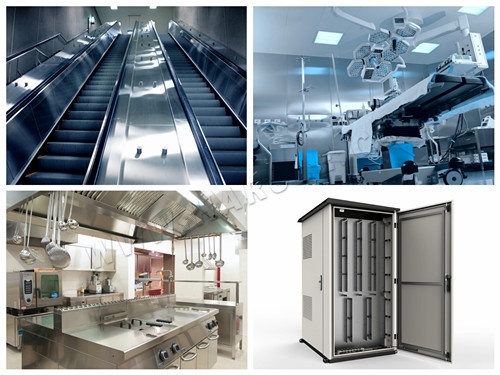

Los productos se utilizan ampliamente en industrias de procesamiento de estampado en frío, como equipos de energía eléctrica, gabinetes de chasis, decoración de muros cortina, electrodomésticos, industria de ascensores, industria de puertas cortafuegos, aires acondicionados, equipos de cocina, equipos de oficina, muebles de ferretería, maquinaria médica, lámparas de iluminación, etc. El método de punzonado único y el método de punzonado por mordisco se utilizan para perforar agujeros y piezas de diversas formas y tamaños, lo que es especialmente adecuado para perforar una variedad de lotes medianos y pequeños o placas de una sola pieza.
