Mesa de coronación: el secreto de una mayor precisión de flexión

Clasificación del método de coronación

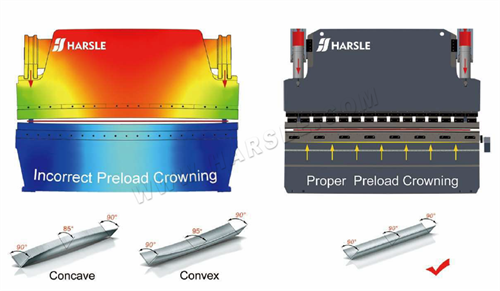

Para eliminar los efectos adversos de la deformación del cursor, es necesario compensar la deformación por desviación del cursor.El método de coronación habitual se divide en coronación mecánica y coronación hidráulica.

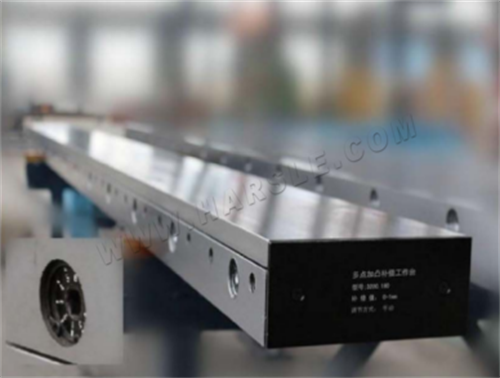

Mecanismo de coronación de deflexión automática hidráulica de la mesa, que se compone de un conjunto de cilindros instalados en la mesa inferior, la posición y el tamaño de cada cilindro de coronación se diseñan de acuerdo con el control deslizante, análisis de elementos finitos de la tabla de la curva de coronación de deflexión, la coronación hidráulica se realiza mediante el desplazamiento relativo entre la parte delantera, media y trasera de las tres placas verticales para lograr la versión neutra de la coronación del bulto, el principio es a través de la deformación elástica de la propia placa de acero para lograr el bulto, por lo que su coronación La cantidad de coronación puede ajustarse dentro del rango elástico de la mesa.

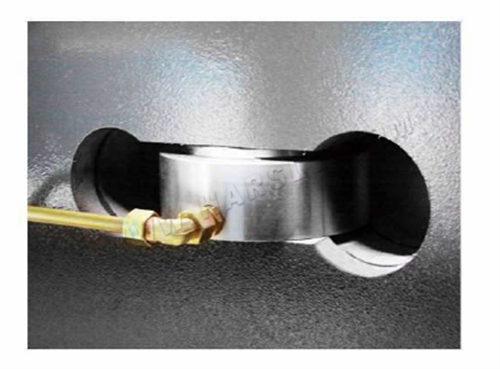

coronación hidráulica

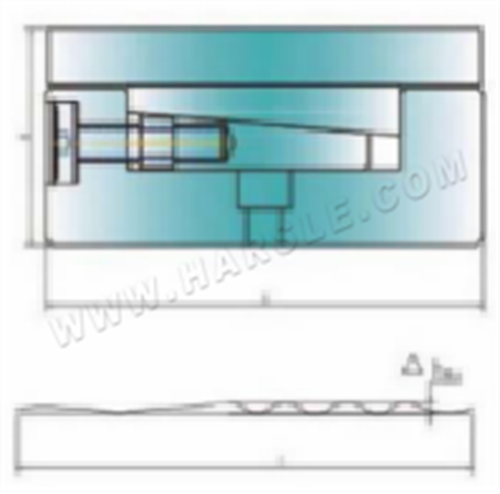

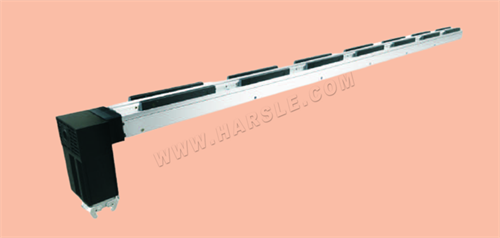

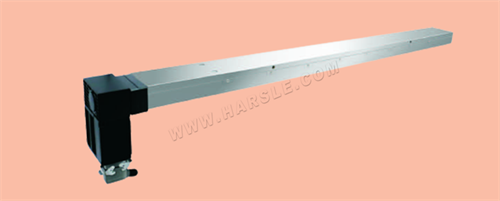

La mesa de coronación mecánica se compone de un conjunto de cuñas inclinadas convexas con biseles, y cada cuña convexa está diseñada de acuerdo con la curva de deflexión del control deslizante y la mesa FEA.El sistema CNC calcula la cantidad de coronación requerida de acuerdo con la magnitud de la fuerza de carga (que causará la deformación por deflexión del deslizador y la placa de la mesa) durante el doblado, y controla automáticamente el movimiento relativo de las cuñas elevadas para compensar efectivamente la deformación por deflexión de el deslizador y la placa de la mesa, obteniendo así la deflexión mecánica ideal. Coronación para la pieza de trabajo doblada controlando la posición del 'pre-bumping', mediante un conjunto de cuñas en la dirección longitudinal de la mesa para formar una curva con la deflexión real, de modo que el espacio entre las herramientas superior e inferior en el doblado sea consistente, para garantizar que la pieza de trabajo doblada en la dirección longitudinal del mismo ángulo.

Clasificación de coronación mecánica

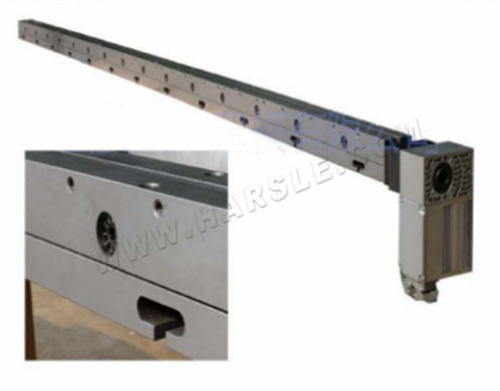

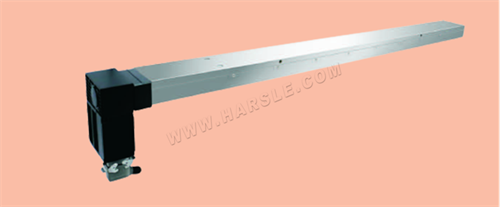

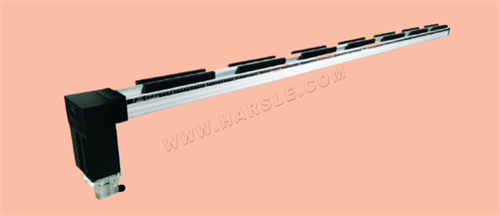

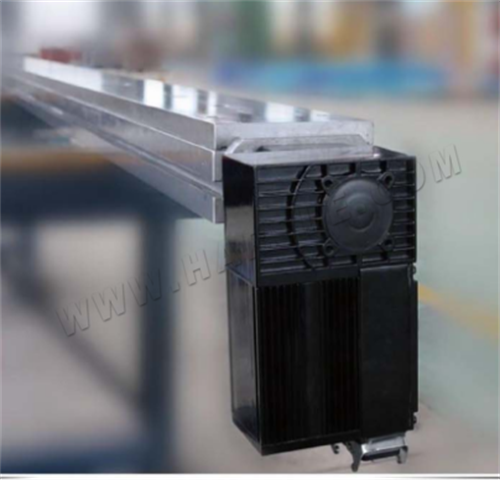

Según el modo de control, se puede dividir en Coronación eléctrica y Coronación manual.Coronación Eléctrica a través del sistema de control para Coronación automática;Coronación manual mediante coronación de ajuste manual.

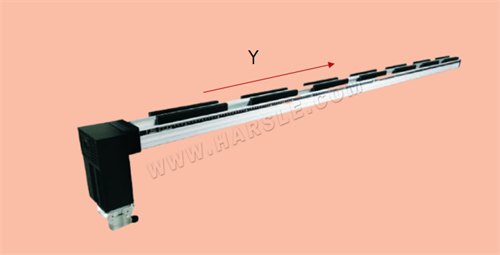

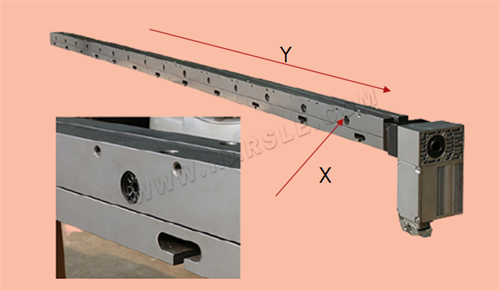

Según la dirección de ajuste, se puede dividir en ajuste unidireccional y ajuste bidireccional.Ajuste unidireccional: ajuste automático o manual en dirección Y;Ajuste bidireccional: ajuste automático o manual en dirección Y y ajuste manual en dirección X.

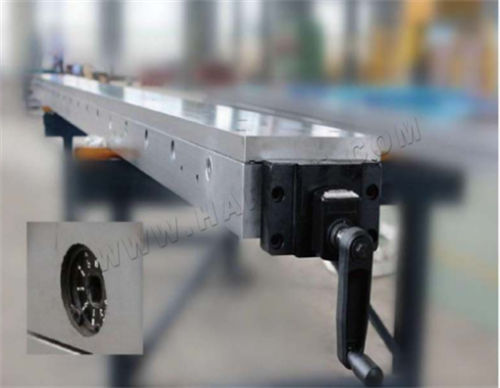

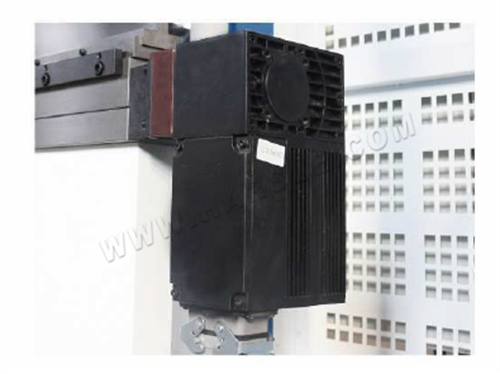

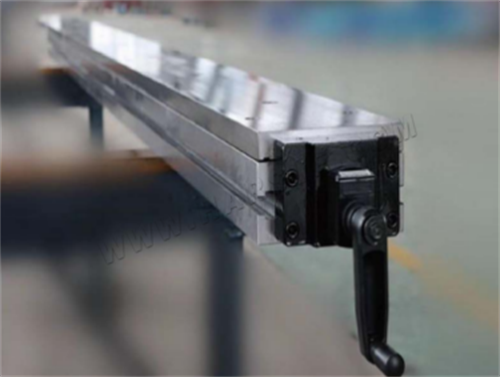

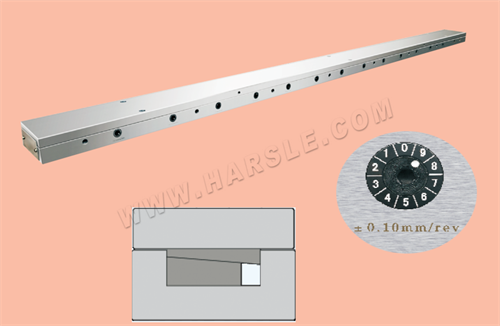

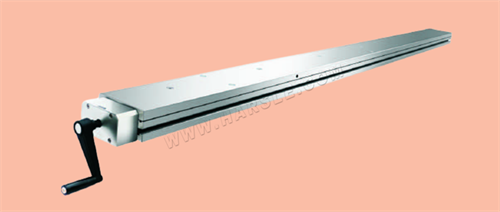

Según el método de ajuste, se puede dividir en tuerca de escala, manivela y motor.

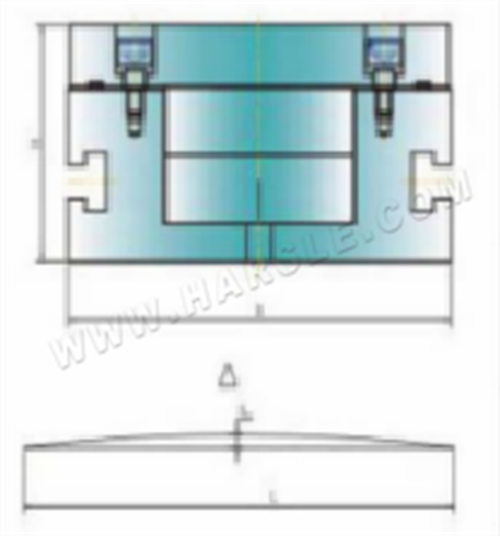

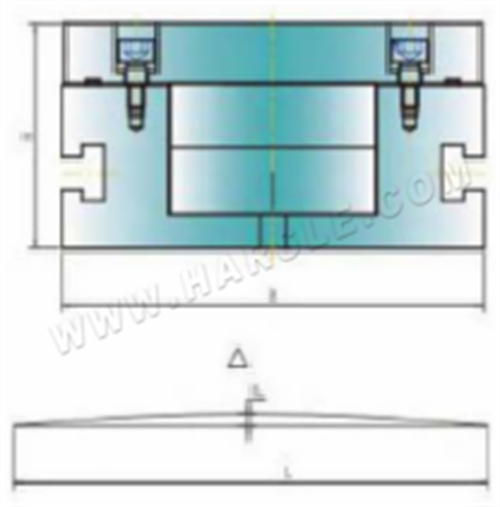

Según el ancho de la mesa, se puede dividir en tipo estrecho y tipo ancho.La mesa de tipo generalmente estrecho está equipada con una matriz inferior concéntrica de 1V, 2V, 4V;Generalmente, una mesa de tipo ancho está equipada con un troquel inferior en forma de V múltiple.Si necesita hacer coincidir moldes de 1V, 2V, 4V, debe hacer coincidir el arrastre del molde.
