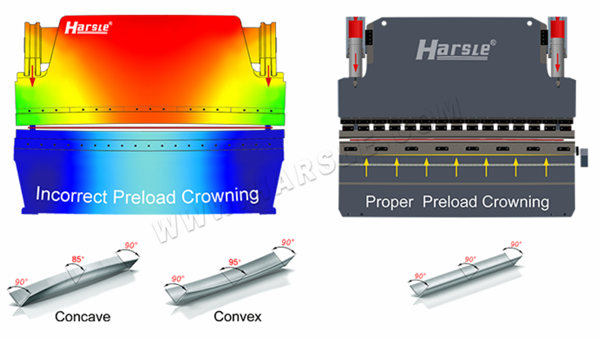

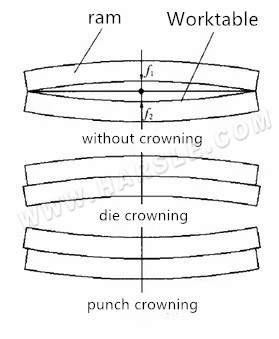

Prensa plegadora Es un equipo importante en el procesamiento de chapa y su precisión de trabajo afecta directamente la precisión de flexión de las piezas de trabajo.En el proceso de doblado de la pieza de trabajo, debido a que los dos extremos del ariete están tensos principalmente, la fuerza de reacción cuando se dobla la placa conduce a una deformación cóncava de la superficie inferior del ariete, y la deformación de la parte media del ariete es Como máximo, las piezas de trabajo dobladas finales tienen diferentes ángulos en toda la dirección longitudinal.Para eliminar los efectos adversos de la deformación del ariete, es necesario compensar la deformación por deflexión del ariete.Los sistemas de coronación habituales son la coronación hidráulica y la coronación mecánica, que hacen que la parte media del banco de trabajo produzca una deformación elástica hacia arriba para compensar la deformación del ariete de la máquina dobladora, garantiza la precisión del mecanizado de la superficie de la junta y mejora la precisión de la pieza de trabajo.En la actualidad, los principales fabricantes extranjeros de plegadoras han adoptado dispositivos de coronación mecánicos.Los fabricantes nacionales elegirán el método de coronación adecuado según la situación real.
⒈ Coronación Hidráulica:

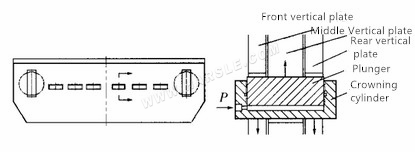

El mecanismo de coronación de deflexión automática hidráulica del banco de trabajo está compuesto por un grupo de cilindros de aceite instalados en el banco de trabajo inferior.La posición y el tamaño de cada cilindro de aceite Crowning se diseñan de acuerdo con el ariete de desviación del ariete y el análisis de elementos finitos del banco de trabajo.La coronación hidráulica realiza la coronación abombada de la versión neutral a través del desplazamiento relativo entre las tres placas verticales delantera, media y trasera.El principio es que el abultamiento se realiza mediante la deformación elástica de la propia placa de acero, por lo que la cantidad de coronación se puede ajustar dentro del rango elástico del banco de trabajo.
⒉La Coronación mecánica:
La coronación mecánica se compone de un grupo de bloques de cuña convexos con plano inclinado, y cada bloque de cuña convexo está diseñado de acuerdo con la curva de deflexión del análisis de elementos finitos del ariete y el banco de trabajo.El controlador CNC calcula la cantidad de deflexión requerida de acuerdo con la fuerza de carga cuando la pieza de trabajo está doblada (esta fuerza causará la deformación por deflexión del ariete y la placa vertical del banco de trabajo) y controla automáticamente la cantidad de movimiento relativo de la cuña convexa, compensando así de manera efectiva. la deformación por deflexión causada por el ariete y la placa vertical del banco de trabajo.La deflexión mecánica ideal. La coronación de la pieza de trabajo doblada se puede lograr controlando la posición para realizar el 'pre-abultamiento'.Un conjunto de cuñas forma una curva consistente con la deflexión real en la dirección longitudinal del banco de trabajo, de modo que el espacio entre los troqueles superior e inferior sea consistente durante el doblado.
Debido a que existen muchos tipos de sistemas de control para las prensas plegadoras CNC, los principios de funcionamiento de la coronación hidráulica y la coronación mecánica se explican tomando como ejemplo el sistema de control numérico de la serie DA-66T de la empresa DELEM en los Países Bajos.
⒈Principio de funcionamiento de la coronación hidráulica.

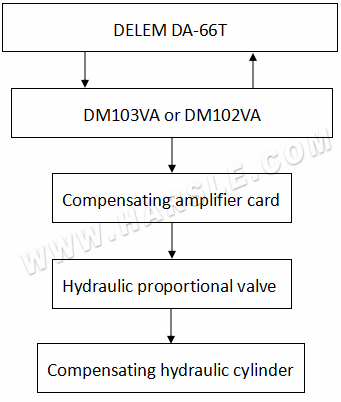

El siguiente diagrama de flujo es un diagrama esquemático de control que toma como ejemplos el sistema de control numérico DELEN DA-66T y el sistema hidráulico HO-ERBIGER.
En la siguiente figura, podemos ver que la parte inferior del banco de trabajo está formada por un tablero principal grueso y dos tableros laterales relativamente delgados.En la posición donde se coloca el cilindro de coronación en la figura, la posición del tablero principal central obviamente sobresale.Cuando se dobla la pieza de trabajo, la válvula hidráulica abre la apertura de la válvula proporcional de acuerdo con el valor de coronación calculado automáticamente por el sistema de control numérico, y el aceite hidráulico se llena en el cilindro de aceite de coronación.El pistón en el cilindro de aceite de corona expulsará una pequeña pieza, lo que hace que la placa principal central produzca una deformación elástica hacia arriba, mejorando así la precisión de la pieza de trabajo.Por supuesto, la precisión de flexión de la pieza de trabajo también está relacionada con la configuración de los parámetros internos del sistema CNC.

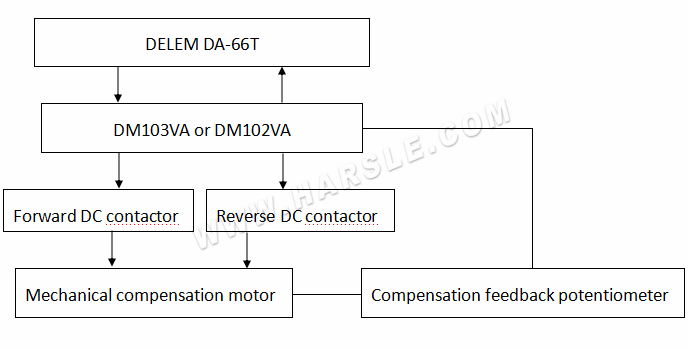

⒉El principio de funcionamiento de la coronación mecánica.

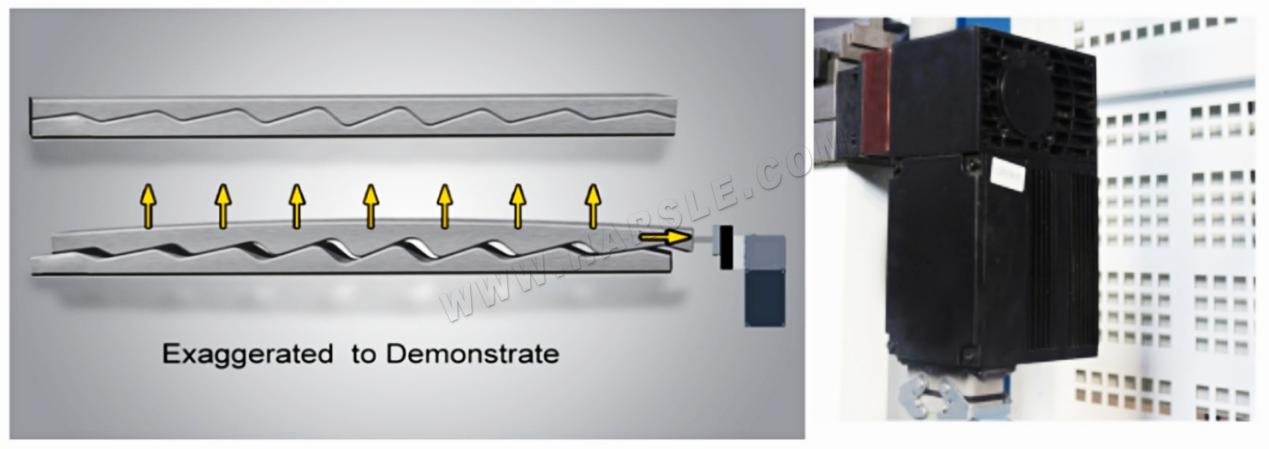

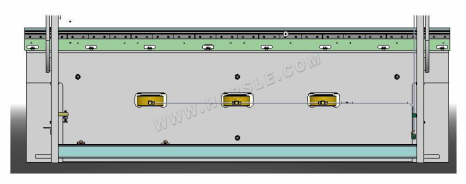

El mecanismo de coronación mecánico se compone de almohadillas y mesas de trabajo superiores e inferiores, que están conectadas por un resorte de disco y pernos.Las almohadillas superior e inferior están compuestas por múltiples cuñas inclinadas con diferentes pendientes.Cuando no se agrega ninguna coronación mecánica, hay una clara diferencia entre las pendientes de ambos extremos de las almohadillas superior e inferior y las del medio.Esto se debe a que la cantidad de deformación requerida en el centro de la máquina herramienta es la mayor.Después de agregar la coronación mecánica, las pendientes de las almohadillas superior e inferior son las mismas;antes de la Coronación, quedan completamente ensamblados.Cuando se necesita coronar, la almohadilla inferior se mueve hacia la izquierda bajo el impulso del motor, y las almohadillas superior e inferior aún encajan en el tablero en el extremo izquierdo y se han separado en el extremo derecho.Debido a las diferentes pendientes de las almohadillas superior e inferior, la almohadilla superior sufrirá una deformación elástica convexa hacia arriba bajo la acción de la almohadilla inferior.Este mecanismo de coronación mecánico adopta todas las almohadillas superiores e inferiores; por supuesto, también es posible usar una cuña dividida con una pendiente y luego usar un tornillo roscado para impulsar la cuña para que se mueva hacia la izquierda y hacia la derecha, logrando así la coronación para la deformación. del ariete de la máquina herramienta Para mejorar la precisión de flexión de la pieza de trabajo, el principio de control eléctrico es el mismo que el del mecanismo de coronación mecánico general de las almohadillas superior e inferior.Este mecanismo de coronación mecánico de bloque de cuña de tipo dividido es actualmente más común en las dobladoras domésticas de gran tonelaje.Mediante la coronación mecánica, se compensa la deformación del ariete de la máquina herramienta, asegurando así la precisión de la superficie de la junta de mecanizado y mejorando la precisión de la pieza de trabajo.
⒈Ventajas de la coronación hidráulica:
● Después de un uso prolongado, la corona hidráulica no tiene problemas de desgaste, mientras que el tornillo de avance y el bloque de cuña de la corona mecánica se desgastarán después de un uso prolongado.
● La coronación hidráulica ocupa menos espacio, mientras que la coronación mecánica ocupa más espacio libre tanto en altura como en ancho.
● Cuando se utiliza la coronación hidráulica, es imposible que la placa se desplace, porque la mesa inferior está en el estado plano del conjunto y en el estado de contacto plano con la placa doblada, y es muy estable cuando la cruz superior hace contacto con la 'punto de sujeción' con la placa pueblo.La coronación mecánica funciona sólo después de la flexión, lo que puede provocar errores impredecibles.
● La coronación hidráulica se puede ajustar cuando no se retira la pieza de trabajo, lo que es imposible en la coronación mecánica.
⒉Las ventajas de la coronación mecánica:
● La coronación mecánica tiene una estabilidad duradera, lo que reduce la dificultad de mantenimiento y la frecuencia de la coronación hidráulica (como la fuga de aceite causada por daños en el anillo de sellado) y no requiere mantenimiento durante la vida útil de la máquina herramienta.

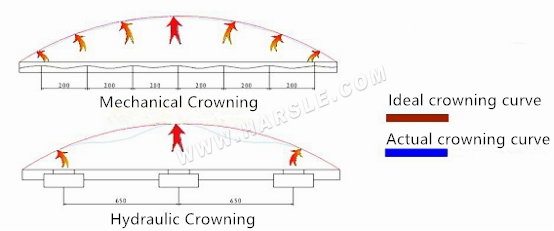

● Debido a que hay muchos puntos de coronación en la coronación mecánica, se puede obtener una coronación de deflexión precisa en toda la longitud de la mesa de trabajo, lo que hace que la máquina dobladora doble la pieza de trabajo en un modo de coronación más lineal y mejora el efecto de flexión de la pieza de trabajo.
●Mecánico Coronamiento Utiliza una regla potencial para medir la posición de la señal de retorno, como eje de control numérico, realizando control digital y haciendo el Coronamiento valor más preciso.
