Cizallas: Sistema De Alimentación Y Dispositivos De Posicionamiento De Calibre Trasero

Vistas:21     Autor:Editor del sitio     Hora de publicación: 2023-06-05      Origen:Sitio

Preguntar

En mecánica temprana cizallas, el ajuste de las dimensiones de corte para el mecanismo de posicionamiento del tope trasero se realiza principalmente de forma manual.Para cada especificación específica, se requiere un reajuste manual, lo que resulta en una baja eficiencia de trabajo, pérdida de tiempo y un error humano significativo en el proceso de ajuste.Este problema es particularmente importante cuando son necesarios cambios frecuentes en las dimensiones de procesamiento.

máquina de esquilar

A través de mejoras progresivas, las versiones posteriores del dispositivo de posicionamiento del calibre trasero de la cizalla se diseñaron para operar girando una manija conectada a un tornillo de avance.Esta rotación impulsa el bloque deslizante y la placa indicadora conectada, lo que permite el ajuste de la posición de la placa.Alternativamente, algunas máquinas tienen el mecanismo de tope trasero instalado en el cuerpo de la cizalla, moviéndose junto con la hoja.Sin embargo, esta configuración presenta problemas como baja resistencia mecánica, susceptibilidad al daño, baja precisión en el ajuste del tamaño y distancia de ajuste limitada.

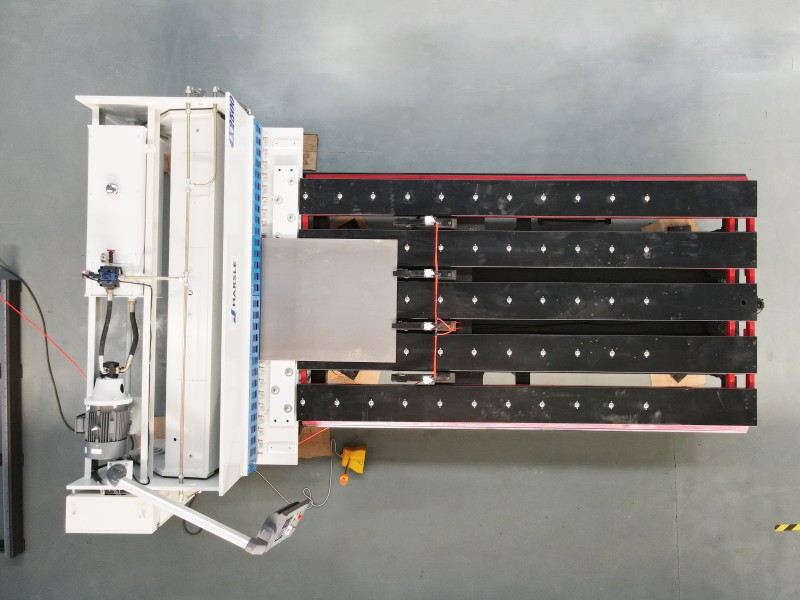

El mecanismo de alimentación automática de una cizalla normalmente utiliza una varilla accionada para el transporte de material.La hoja de metal se coloca en la varilla impulsada y se mueve hacia adelante a medida que gira la varilla.Sin embargo, debido a la distancia entre el rodillo impulsor y la cizalla, cuando el extremo de la hoja de metal sale del rodillo impulsor, la hoja de metal aún puede alcanzar las dimensiones de corte pero no puede avanzar.En este punto, se requiere empujar manualmente para completar el proceso de corte.Esta configuración carece de un alto nivel de automatización y conveniencia en la operación.

máquina de esquilar

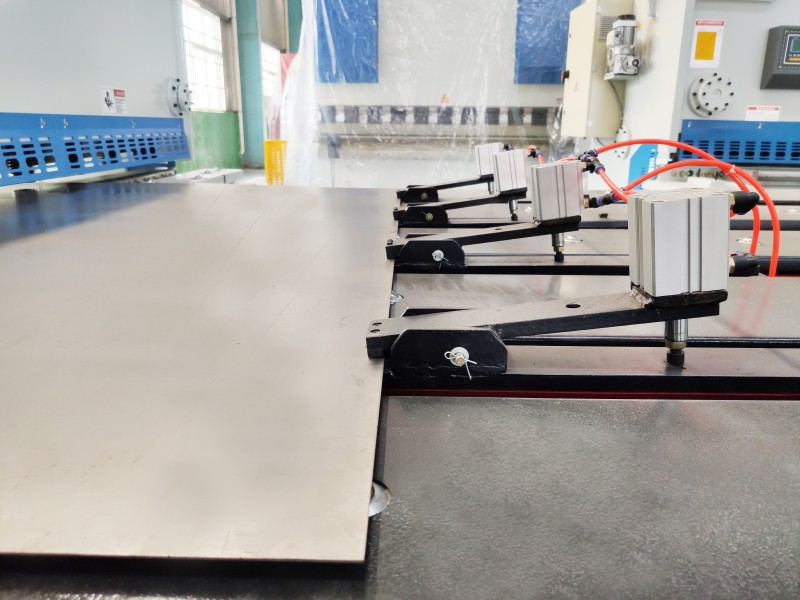

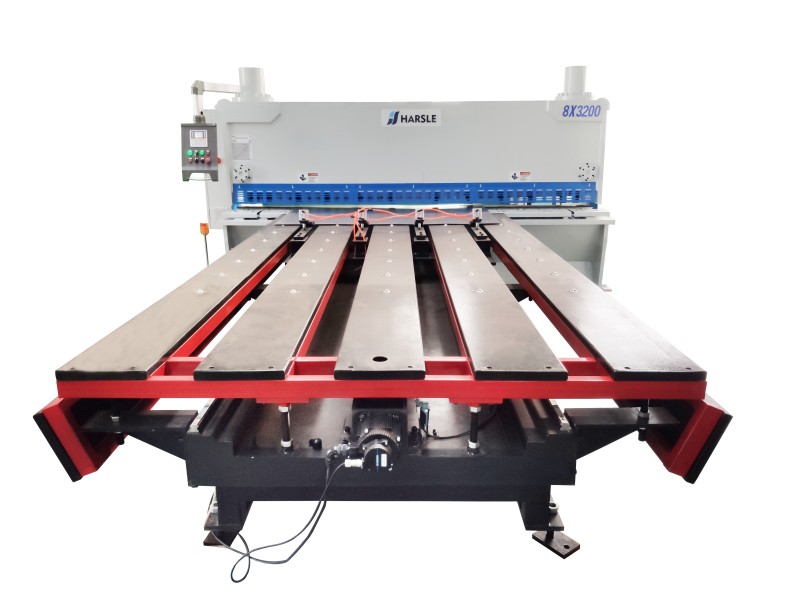

Los últimos avances en los dispositivos de posicionamiento de calibre trasero y alimentación para máquinas cizallas han logrado un control automático para un posicionamiento preciso.La estructura es simple, la operación es conveniente y la precisión de corte es alta.El dispositivo completo comprende un mecanismo de posicionamiento del tope trasero, un mecanismo de alimentación y un sistema de control.La característica distintiva radica en el mecanismo de posicionamiento del indicador trasero, que incluye un componente de transmisión móvil horizontalmente en un soporte de soporte.El componente de transmisión incorpora un mecanismo de elevación, y el mecanismo de elevación está conectado a un marco de soporte que puede girar alrededor de un eje de bisagra.El marco de soporte está equipado con una placa de calibre, que incluye al menos un interruptor de posicionamiento.El mecanismo de alimentación consiste en un componente de alimentación accionado por rodillos y un mecanismo de alimentación por empuje que se puede mover vertical y horizontalmente.El mecanismo de alimentación por empuje está situado encima del componente de alimentación accionado por rodillos.

El sistema de alimentación incluye un tornillo de avance con una tuerca, un marco de guía y un trinquete.Un extremo de la cremallera con una placa de empuje se coloca en el marco guía y puede moverse hacia arriba y hacia abajo con la tuerca.La cremallera engrana con un engranaje y se mueve horizontalmente impulsada por el engranaje.El trinquete tiene un eje de engranajes, que contiene engranajes, una rueda de cadena impulsada por un mecanismo de accionamiento y soportes de trípode colocados simétricamente en ambos extremos del eje de engranajes.Una esquina del soporte del trípode se conecta al eje del engranaje, otra esquina se conecta al rodillo de presión del componente de alimentación accionado por rodillos y la tercera esquina sirve como pivote y se conecta al bastidor de rodillos del componente de alimentación accionado por rodillos.También incluye un soporte de soporte para ayudar al mecanismo de alimentación, con su parte inferior articulada al bastidor de rodillos.Un brazo de soporte del soporte se coloca entre la cizalla y el componente de alimentación accionado por rodillos, mientras que el otro brazo de soporte se coloca entre los dos rodillos transportadores y mira hacia la cremallera del mecanismo de alimentación por empuje.

máquina de esquilar

En cuanto al dispositivo de posicionamiento del tope trasero, consta principalmente de un tornillo de avance, una tuerca y una placa fija conectada a la tuerca móvil.Los rieles deslizantes del mecanismo de elevación están montados simétricamente en la placa fija y el marco de elevación está instalado en los rieles deslizantes.La parte superior de los rieles deslizantes tiene cojinetes, con un eje oscilante montado sobre los cojinetes.El eje de balancines contiene una rueda de cadena accionada por un mecanismo de accionamiento y está conectado a los balancines en ambos extremos.El otro extremo de los balancines se conecta al marco de elevación, que está articulado en la parte inferior del marco de soporte.Un lado del marco de soporte tiene una placa de calibre con dos interruptores de posicionamiento, mientras que el lado opuesto tiene resortes de tensión colocados en ambos extremos, que se conectan entre el marco de soporte y el marco de elevación.

máquina de esquilar

El sistema de alimentación y el dispositivo de posicionamiento del calibre trasero de las cizallas tienen una estructura simple y se pueden usar junto con la cizalla.Tiene un alto grado de automatización, operación conveniente y coordinación con el sistema de control.Logra alimentación y ajuste automáticos de la posición de la placa de tope, y la alimentación no requiere operación manual.Dentro del rango de dimensiones de láminas de metal adecuadas para el cizallamiento, puede alimentar automáticamente la lámina de metal a la cizalla.Tiene alta eficiencia de trabajo, alta utilización de láminas de metal, operación segura de corte y es menos propensa a accidentes.También tiene bajos costos de mano de obra.Las dimensiones de corte se ingresan en el sistema de control, que puede ajustar automáticamente los cambios según sea necesario.El posicionamiento del tope trasero es más conveniente y rápido, mejorando la precisión de las dimensiones de corte.

máquina de esquilar

máquina de esquilar
